NETGEAR S350 series Installationsanleitung

Installationsanleitung
NETGEAR® Serie S350 – 8-Port Gigabit Ethernet
Smart Managed Pro Switch (GS308T)
NETGEAR® Serie S350 – 8-Port Gigabit PoE+
Ethernet Smart Managed Pro Switch mit
2 SFP-Ports (GS310TP)
Lieferumfang
• Switch-Model GS308T oder GS310TP
• GS308T Netzteil (je nach Region oder Land unterschiedlich) oder
GS310TP Adapter mit abnehmbarem Netzkabel (je nach Region oder Land
unterschiedlich)
• Installationsanleitung
Hinweis: Weitere Informationen finden Sie in der Installationsanleitung, die Sie
https://www.netgear.com/support/
unter herunterladen können.
1. Registrierung mit der NETGEAR Insight App
Verwenden Sie die NETGEAR Insight App, um Ihren Switch zu registrieren.
1. Öffnen Sie auf Ihrem iOS- oder Android-Mobilgerät den App Store bzw.
Google Play Store, suchen Sie nach NETGEAR Insight, und laden Sie die
neueste App herunter.
2. Öffnen Sie die NETGEAR Insight App.
3. Wenn Sie kein NETGEAR Konto eingerichtet haben, tippen Sie auf Create
NETGEAR Account (Netgear Konto erstellen), und befolgen Sie die
angezeigten Anweisungen.
4. Geben Sie die E-Mail-Adresse und das Passwort für Ihr Konto ein, und tippen
Sie auf LOG IN (ANMELDEN).
5. Tippen Sie in der oberen rechten Ecke auf +.
6. Verwenden Sie entweder die Kamera Ihres Telefons, um den Barcode für die
Seriennummer auf der Unterseite des Switches zu scannen, oder geben Sie
die Seriennummer ein.
7. Tippen Sie auf Go (Los).
8. Tippen Sie auf View Device (Gerät anzeigen), um den Switch zu einem
Netzwerk hinzuzufügen.
Der Switch ist registriert und Ihrem Konto hinzugefügt.
2. Anschließen des Switches

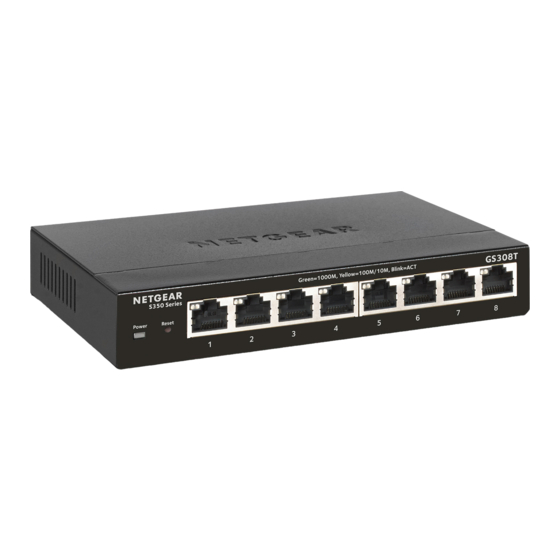

GS308T Switch
Desktop
IP-Kamera
Laptop
ReadyNAS
Beispielverbindungen
3. Überprüfen des PoE-Status (nur GS310TP)
Die PoE+-Leistung wird vom GS310TP-Switch auf den Ports 1-8 bereitgestellt.
Der Switch kann bis zu 30 W PoE+ (IEEE 802.3at) an jedem Port liefern, mit einem
maximalen PoE-Leistungsbudget von 55 W über alle aktiven PoE+ Ports.
Die PoE Max-LED zeigt den Status des PoE-Budgets auf dem Switch an:
Aus: Ausreichend (mehr als 7 W) PoE-Leistung verfügbar.
•
Leuchtet gelb: Für PoE sind weniger als 7 W verfügbar.
•
Gelb blinkend. Mindestens einmal waren in den vergangenen zwei Minuten
•
weniger als 7 W PoE-Leistung verfügbar.
4. Ermitteln der IP-Adresse
Internet
Für die Konfiguration Ihres Switches ist eine IP-Adresse erforderlich. Der Switch
erhält standardmäßig eine IP-Adresse von einem DHCP-Server (z. B. Ihrem
Router
Router). Wenn Ihr Switch nicht mit einem DHCP-Server verbunden ist, verwenden
Sie die Standard-IP-Adresse: 192.168.0.239
Spielkonsole
Hinweis: Stellen Sie sicher, dass Sie die neueste Version der App verwenden.
1. Verbinden Sie Ihr Mobilgerät über WLAN mit dem Router, mit dem auch der
Desktop
Switch verbunden ist.
2. Öffnen Sie die NETGEAR Insight App und melden Sie sich bei Ihrem Konto an.
Die aktuelle IP-Adresse des Switches wird angezeigt.
Smart-TV
GS310TP Switch
PoE-Access Point
Router
PoE-IP-Kamera
ReadyNAS
PoE-VoIP/-Video Desktop
Desktop
PoE-Telefon
Beispielverbindungen
Fortsetzung auf der anderen Seite.
Internet
