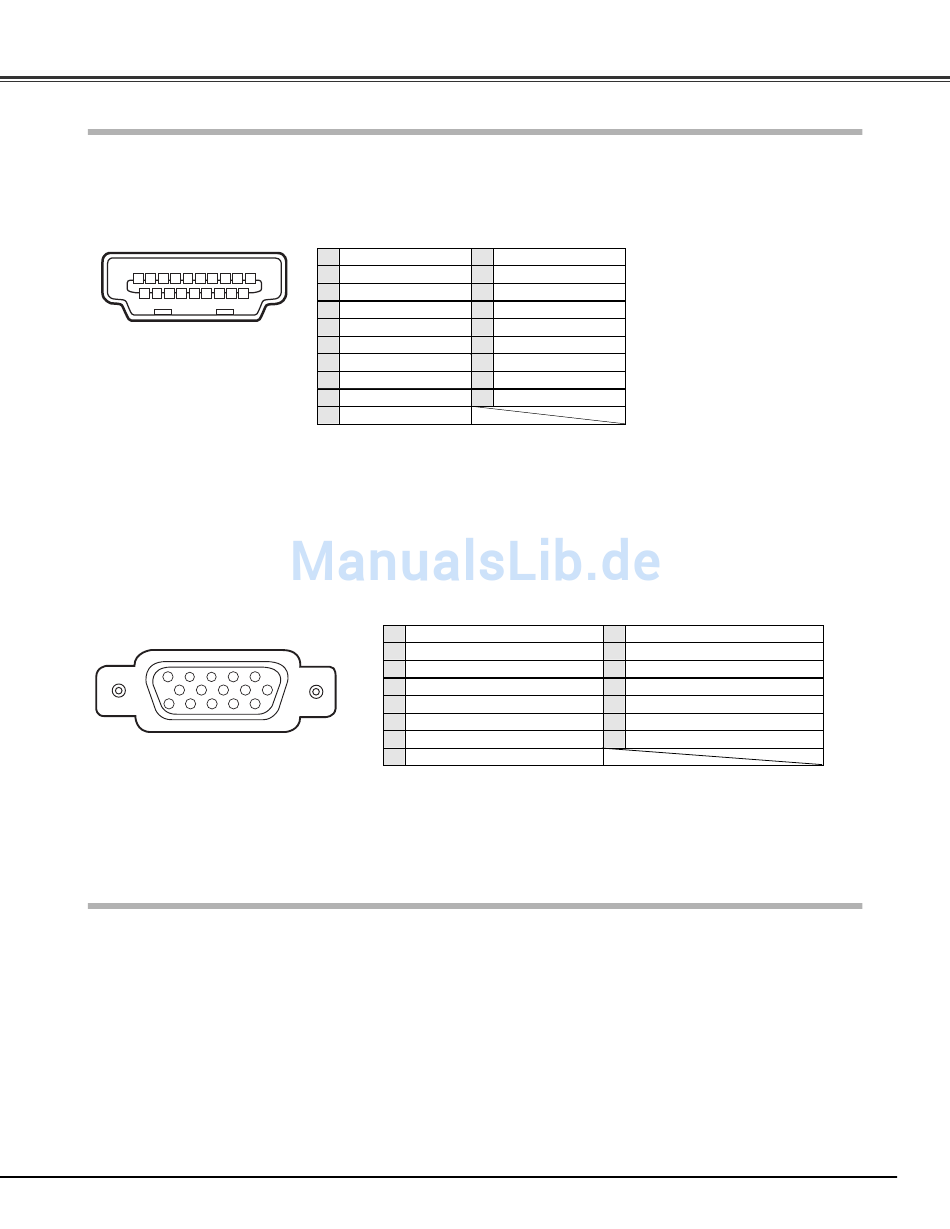

Klemmenanordnung

Video-Buchse
Buchse: HDMI
Klemmenanordnung
1 3 5 7 9 11 13 15 17 19
2 4 6 8 10 12 14 16 18
19-polig, Typ A
Computerbuchse
Buchse: VGA
Klemmenanordnung
2
5 4 3 1
10 9 8 7 6
15 14 13 12 11
Sonderzubehör
Die nachstehend aufgeführten Teile sind Sonderzubehör. Für die Bestellung dieser Teile müssen Sie die Bezeichnung und
die Nummer angeben.
● Wandverankerungssatz
● HDMI-Kabel
● Component-Kabel (10 m)
● Scart-VGA-Kabel
(Dieses Kabel wird für den 21-Poligen
RGB Scart-Viedeoausgang von
Videogeräten verwendet.)
TMDS Daten 2+ Eingang Masse (TMDS Uhr)
1 11
Masse (TMDS Daten 2) TMDS Uhr- Eingang
2 12
TMDS Daten 2- Eingang
3 13
TMDS Daten 1+ Eingang
4 14
Masse (TMDS Daten 1) SCL
5 15
SDA
TMDS Daten 1- Eingang
6 16
TMDS Daten 0+ Eingang Masse (DDC/CEC)
7 17
Masse (TMDS Daten 0) 18 +5V Stromversorgung
8
TMDS Daten 0- Eingang Steckeranschlussabtastung
9 19
TMDS Uhr+ Eingang
10
1 Dateneingang rot
2 Dateneingang grün
3 Dateneingang blau
4 -----
5 Masse (Horiz. sync.)
6 Masse rot
7 Masse grün
8 Masse blau
Nr. : POA-CH-EX02
Nr. : POA-CA-HDMI
Nr. : POA-CA-COMP10
Nr. : POA-CA-SCART
-----
-----
9 -----
10 Masse (Vert. sync.)
11 Masse / -----
12 -----
13 Horizontalsynchronisation Ein-/Ausgang (Composite H/V Sync.)
14 Vertikalsynchronisation
15 -----
