Inhaltszusammenfassung für Sanyo PLV-WF10

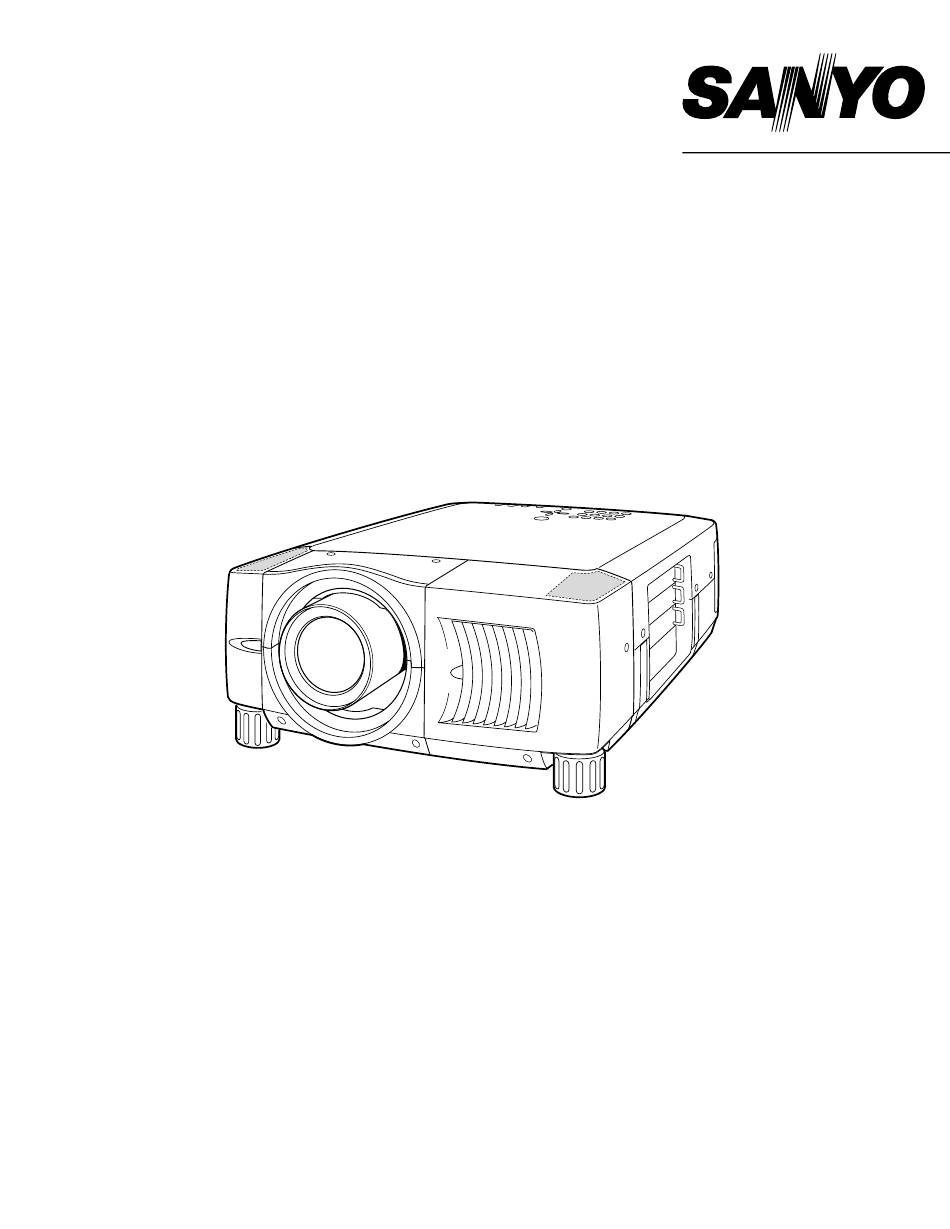

- Seite 1 Multimedia-Projektor PLV-WF10 MODELL ✽ Projektionsobjektiv nicht im Lieferumfang enthalten. Bedienungsanleitung...
-
Seite 2: An Den Besitzer
An den Besitzer Lesen Sie bitte zur Vermeidung von Fehlbedienungen vor der Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche Funktionen. Durch eine richtige Bedienung lassen sich die Funktionen optimal verwenden und außerdem wird die Lebensdauer des Projektors erhöht. Durch Bedienungsfehler wird nicht nur die Lebensdauer verkürzt, sondern es können Störungen auftreten, die zu einer hohen Brand- oder Unfallgefahr führen. -
Seite 3: Wichtige Hinweise Zur Sicherheit
WICHTIGE HINWEISE ZUR SICHERHEIT Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Beachten Sie unbedingt die Angaben zur Stromversorgung Sicherheits- und Bedienungsanweisungen sorgfältig durch. auf dem Schild. Wenden Sie sich an einen autorisierten Händler oder an das örtliche Energieversorgungsunternehmen, Bewahren Sie die Bedienungsanleitung zum späteren falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung Nachschlagen auf. -
Seite 4: Erfüllung Von Bestimmungen
ERFÜLLUNG VON BESTIMMUNGEN Bestimmung der Bundeskommission zur Kommunikation Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für Digitalgeräte der Klasse A, entsprechend den FCC-Bestimmungen Teil 15. Mit diesen Grenzwerten wird beim Betrieb des Gerätes in einem Geschäftsgebiet ein angemessener Schutz gegen schädliche Interferenzen garantiert. Das Gerät erzeugt, verwendet und strahlt Radiofrequenzen ab und falls nicht entsprechend der Bedienungsanleitung installiert, können Radiokommunikationstörungen auftreten. -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS BESONDERHEITEN UND DESIGN 6 COMPUTERBETRIEBSART EINSTELLEN DER EINGANGSQUELLE EINSTELLEN DES COMPUTERSYSTEMS VORBEREITUNGEN Kompatible Computer PC-EINSTELLUNG BEZEICHNUNG DER EINZELNEN TEILE Auto PC-Anpassung Manuelle PC-Einstellung AUFSTELLUNG DES PROJEKTORS BILDEINSTELLUNGEN Anschließen des Netzkabels Bildpegel Einsetzen des Objektivs Bildpegeleinstellung Positionieren des projektors BILDFORMATEINSTELLUNG Objektivverschiebung Einstellung der Projektorneigung und des Projektionswinkels Transport des Projektors... -
Seite 6: Besonderheiten Und Design
BESONDERHEITEN UND DESIGN Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. ◆... -
Seite 7: Vorbereitungen
VORBEREITUNGEN BEZEICHNUNG DER EINZELNEN TEILE Oberseite Lautsprecher Fernbedienungssensor Projektionsobjektiv Objektivdeckel VORSICHT Tragegriff Projektor darf angebrachtem Objektivdeckel nicht eingeschaltet werden. Der Luftauslaß Objektivdeckel kann durch die hohe Temperatur des Lichtstrahls beschädigt werden, so dass einstellbare Füße eine Brandgefahr vorhanden ist. Rückseite Lufteinlaßöffnung Fernbedienungssensor Luftauslaß... -
Seite 8: Aufstellung Des Projektors
VORBEREITUNGEN AUFSTELLUNG DES PROJEKTORS Anschließen des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100-120 oder 200-240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für Projektor muß eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 9: Einsetzen Des Objektivs
VORBEREITUNGEN Einsetzen des Objektivs Vor dem Aufstellen des Projektors muß zuerst das Projektionsobjektiv in den Projektor eingesetzt werden. 1. Kontrollieren Sie zuerst den Aufstellungsort des Projektors und bereiten Sie ein geeignetes Projektionsobjektiv vor. Für die technischen Daten der Projektionsobjektive wird auf die separat beiliegende Anleitung verwiesen oder wenden Sie sich an die Verkaufsstelle, bei der Sie den Projektor gekauft haben. -
Seite 10: Einstellung Der Projektorneigung Und Des Projektionswinkels
VORBEREITUNGEN Einstellung der Projektorneigung und des Projektionswinkels Die Bildneigung und der Projektionswinkel kann durch Drehen der beiden einstellbaren Füße eingestellt werden. Der Projektionswinkel läßt sich bis 6,9° nach oben einstellen. einstellbare Füße Transport des Projektors Verwenden Sie zum Tragen des Projektors den Handgriff. Bringen Sie den Objektivdeckel an und stellen Sie die einstellbaren Füße zurück. -
Seite 11: Anschluss Des Projektors
ANSCHLUSS DES PROJEKTORS PROJEKTORANSCHLUSSBUCHSEN Dieser Projektor ist mit verschiedenen Eingangs/Ausgangsbuchsen und 3 Platinensteckplätzen für die Verarbeitung verschiedenster Signale von Computern und Videogeräten ausgerüstet. Mit den 3 vorhandenen Steckplätzen ist die Anpassung an beliebige Eingangssignalquellen durch einfaches Austauschen der Buchsenplatinen möglich. Wenden Sie sich für die Buchsenplatinen an die Verkaufsstelle bei der Sie den Projektor gekauft haben. - Seite 12 ANSCHLUSS DES PROJEKTORS Eingangs/Ausgangsbuchsen EINGANG 2 EINGANG 1 EINGANG 1, 2, 3 5 BNC-Eingangsbuchsen DVI-Eingangsbuchse Audioeingangsbuchsen Schließen Sie den Tonausgang von Schließen Sie den Komponenten- Schließen Sie den einem Computer oder einem Videogerät Videoausgang (Cr, Y, Cb oder Pr, Computerausgang an diesen Buchsen an.
- Seite 13 ANSCHLUSS DES PROJEKTORS SERIAL PORT IN-Buchse SERIAL PORT OUT-Buchse An diesem Anschluß liegt das Signal von Für die Steuerung des Projektors mit einem Computer muß der Computer mit einem der SERIAL PORT IN-Buchse an. Wenn ein anderer Projektor an der SERIAL Kabel (nicht im Lieferumfang vorhanden) an dieser Buchse angeschlossen werden.
-
Seite 14: Anschluss Eines Computers
ANSCHLUSS DES PROJEKTORS ANSCHLUSS EINES COMPUTERS Anschlußkabel ✽ = Als Sonderzubehör erhältliche Kabel.) HINWEIS : • DVI-VGA-Kabel Für das Anschließen von Kabeln müssen die • Steuerkabel für PS/2-Auschluß, serielle Auschluß oder ADB-Auschluß Netzkabel des Projektors und der externen • MAC/VGA-Adapter Geräte aus den Steckdosen gezogen werden. -
Seite 15: Anschluss Von Videogeräten
ANSCHLUSS DES PROJEKTORS ANSCHLUSS VON VIDEOGERÄTEN Anschlußkabel HINWEIS : • Videokabel (BNC x 1, BNC x 2 oder BNC x 3) ✽ Für das Anschließen von Kabeln müssen die Netzkabel des Projektors und der externen • S-Videokabel ✽ Geräte aus den Steckdosen gezogen werden. ✽... -
Seite 16: Vor Der Inbetriebnahme
VOR DER INBETRIEBNAHME BEDIENUNGSELEMENTE UND ANZEIGEN AN DER PROJEKTOROBERSEITE Auf der Oberseite dieses Projektors sind Bedienungstasten und Anzeigen vorhanden. Bedienungselemente und Anzeigen an der Projektoroberseite ON-OFF-Taste FOCUS-Tasten VOLUME-Tasten INPUT-Tasten Mit dieser Taste Mit diesen Tasten kann Zum Einstellen des Zum Einstellen der können Sie den die Bildschärfe eingestellt Lautstärkepegels... -
Seite 17: Funktionen Der Fernbedienung
VOR DER INBETRIEBNAHME FUNKTIONEN DER FERNBEDIENUNG Laserzeigeranzeige Linke Seite (Ziehfunktion EIN) ON-OFF-Taste Die Anzeige leuchtet rot, wenn Diese Taste dient zum Ein- vom Laserfenster ein und Ausschalten des AUTO PC ON-OFF Laserstrahl abgestrahlt wird. Projektors (Seite 21). Bei eingeschalteter Ziehfunktion leuchtet sie grün (Seite 43). -
Seite 18: Einsetzen Der Fernbedienungsbatterien
VOR DER INBETRIEBNAHME D.ZOOM-Taste NO SHOW-Taste Diese Taste ist für die Mit dieser Taste kann Betriebsbereich Einstellung der die Bildwiedergabe Richten Sie die Fernbedienung AUTO PC ON-OFF Digitalzoonbetriebsart +/– ausgeschaltet werden beim Drücken von Tasten gegen und zum Einstellen der (Seite 23). -
Seite 19: Bildschirmmenüs
VOR DER INBETRIEBNAHME BILDSCHIRMMENÜS Bedienung der Bildschirmmenüs Kabellose Fernbedienung Der Projektor kann mit Hilfe der Bildschirmmenüs gesteuert und eingestellt werden. Für die Einstellungen mit Hilfe des Bildschirmmenüs wird auf die folgenden Seiten verwiesen. AUTO PC ON-OFF ON-OFF 1 Anzeige des Menüs D.ZOOM .ZOOM FREEZE... -
Seite 20: Menüleiste
VOR DER INBETRIEBNAHME Menüleiste Für PC-Quelle Drücken Sie bei angeschlossener PC-Eingangsquelle die MENU-Taste. Einstellungsmenü PC-Systemmenü Bildwahlmenü Bildschirmmenü Zum Ändern von Anzeigefenster Zum Einstellen Zum Einstellen des Für die Einstellung Projektoreinstellungen und des Computer- Bildpegels der Bildgröße. [Normal Zeigt den im um den systems. -
Seite 21: Grundbedienung
GRUNDBEDIENUNG EIN- UND AUSSCHALTEN DES PROJEKTORS Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig an. Lampenstatus (Für den Anschluß wird auf den Abschnitt “Anschluß des Projektors” auf den Seiten 12 - 15 verwiesen.) Eingang 1 Schließen Sie das Netzkabel des Projektors an einer Steckdose an und schalten Sie den Hauptschalter ein. -
Seite 22: Einstellbildschirm
GRUNDBEDIENUNG EINSTELLBILDSCHIRM Zoomeinstellung Drücken Sie die ZOOM-Tasten ▲/▼ an der Projektoroberseite oder auf der Fernbedienung, so daß die Anzeige “Zoom” eingeblendet wird. Zoom Durch Drücken der ZOOM-Taste ▲ oder der Zeigertaste auf kann das Bild vergrößert und mit der ZOOM-Taste ▼ oder der Zeigertaste ab kann das Bild verkleinert werden. -
Seite 23: Standbildfunktion
GRUNDBEDIENUNG Standbildfunktion Drücken Sie für eine Standbildwiedergabe die FREEZE-Taste der Fernbedienung. Drücken Sie zum Aufheben der Standbildfunktion die FREEZE-Taste nochmals oder drücken Sie irgend eine andere Taste außer der Zeigertaste, der Einstelltaste, der rechten Klicktaste und der LASER-Taste. Bildabschaltfunktion Drücken Sie die NO SHOW-Taste der Fernbedienung, um die Kein Bild Bildwiedergabe abzuschalten. -
Seite 24: Toneinstellungen
GRUNDBEDIENUNG TONEINSTELLUNGEN ungefähre Anzeige des Direkte Einstellung Lautstärkepegels Lautstärke Drücken Sie zum Einstellen des Lautstärkepegels die VOLUME- Tasten (+/–) an der Projektoroberseite oder auf der Fernbedienung. Auf dem Bildschirm wird für einige Sekunden die Anzeige des Lautstärkepegels eingeblendet. Mit der VOLUME-Taste (+) können Sie den Lautstärkepegel erhöhen, mit der VOLUME-Taste (–) können Sie den Pegel vermindern. -
Seite 25: Computerbetriebsart
COMPUTERBETRIEBSART EINSTELLEN DER EINGANGSQUELLE Taste INPUT ▲/▼ Taste INPUT 1 Direkte Einstellung Eingang 1 Stellen Sie die Eingangsquelle durch Drücken der Taste INPUT 1, Eingang 1 INPUT 2 oder INPUT 3 an der Fernbedienung ein. Taste INPUT 2 Eingang 2 Stellen Sie die Eingangsquelle durch Drücken der Taste INPUT ▲/▼... -
Seite 26: Automatisches Multiscanningsystem
COMPUTERBETRIEBSART Automatisches Multiscanningsystem Dieser Projektor kann sich automatisch auf verschiedene Computer mit den Bildsignalen VGA, SVGA, XGA, SXGA, WXGA oder UXGA (siehe Abschnitt “Kompatible Computer” auf Seite 27) einstellen. Beim Einstellen von “Computer” stellt sich der Projektor für die Wiedergabe automatisch auf das anliegende Eingangssignal ein, ohne daß dazu spezielle Einstellungen notwendig sind. -
Seite 27: Kompatible Computer
COMPUTERBETRIEBSART Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 230 MHz zu verarbeiten. Horiz. Vert. Horiz. Vert. Auflösung Auflösung Bildschirmanzeige Bildschirmanzeige Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) -
Seite 28: Pc-Einstellung
COMPUTERBETRIEBSART Falls das Eingangssignal von der DVI-Buchse digital ist, wird auf die nachstehende Tabelle verwiesen. Horiz. Vert. Horiz. Vert. Auflösung Auflösung Bildschirmanzeige Bildschirmanzeige Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) D-VGA 640 x 480 31,469 59,940 D-SXGA 2 1280 x 1024 60,276 58,069 D-SVGA... -
Seite 29: Manuelle Pc-Einstellung
COMPUTERBETRIEBSART Manuelle PC-Einstellung Dieser Projektor ist in der Lage die Signale von den meisten auf dem Markt befindlichen Computern richtig zu erfassen. Es gibt jedoch auch Computer, die spezielle Signalformate verwenden, die vom normalen Format verschieden sind, und die durch das Multiscanning des Projektors nicht richtig erfaßt werden können. In diesem Fall kann die Bildwiedergabe flimmern oder das Bild wird nicht synchronisiert, nicht zentriert oder verzogen dargestellt. - Seite 30 COMPUTERBETRIEBSART Display area Zum Einstellen des Anzeigebereichs dieses Projektors. Stellen Sie die Auflösung in der Anzeigebereichdialogbox ein. Drücken Sie die Einstelltaste beim Anzeigebereichsymbol, so dass die Anzeigebereichdialogbox erscheint. Display area H Zum Einstellen des horizontalen Anzeigebereichs dieses Projektors. Display area Drücken Sie die Zeigertaste links/rechts, um den Wert zu verringern/erhöhen und drücken Sie die Einstelltaste.
-
Seite 31: Bildeinstellungen
COMPUTERBETRIEBSART BILDEINSTELLUNGEN Bildpegel (direkt) Wählen Sie einen Bildpegel, “Standard”, “Natürlich”, “Bild 1”, “Bild 2”, IMAGE-Taste “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste auf der Standard Projektoroberseite oder der Fernbedienung. Natürlich Standard Normale Bildeinstellung. Bild 1 Natürlich Bildeinstellung mit verbesserter Halbtonwiedergabe für Abbildungen. Bild 2 Bild 1 - 4 Bild 3... -
Seite 32: Bildpegeleinstellung
COMPUTERBETRIEBSART Bildpegeleinstellung Drücken Sie die MENU-Taste, um das Bildschirmmenü Bildeinstellmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste ab auf den Stellen Sie den einzustellenden Gegenstand und drücken Sie die Einstelltaste. Bildeinstellmenüsymbol roten Rahmen auf Die einzelnen Einstellpegel werden angezeigt. -
Seite 33: Bildformateinstellung
COMPUTERBETRIEBSART BILDFORMATEINSTELLUNG Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste, um das Bildschirmmenü Bildschirmmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Bildschirmmenüsymbol. Bildschirmmenüsymbol Stellen Sie den roten Rahmen mit der Zeigertaste ab auf die einzustellende Funktion und drücken Sie die Einstelltaste. -
Seite 34: Videobetriebsart
VIDEOBETRIEBSART EINSTELLEN DER EINGANGSQUELLE Eingang 2 (5 BNC-Eingangsbuchsen) Schließen Sie den Videoausgang (Cr, Y, Cb oder Pr, Y, Pb) vom Eingangsmenü Videogerät an den Buchsen R/Pr, G/Y und B/Pb an. Drücken Sie die MENU-Taste für die Anzeige des Eingangsmenüsymbol Bildschirmmenüs. Drücken Sie die Zeigertaste links/rechts, um den roten Rahmen auf das Eingangsmenüsymbol einzustellen. -
Seite 35: Einstellen Der Fernsehnorm
VIDEOBETRIEBSART EINSTELLEN DER FERNSEHNORM Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenüs. Drücken Sie die Zeigertasten links/rechts, um den roten Rahmen auf das AV-Systemmenü einzustellen. Drücken Sie die Zeigertaste ab, um den roten Pfeil auf das einzustellende System zu stellen und drücken Sie die Einstelltaste. -
Seite 36: Bildeinstellungen
VIDEOBETRIEBSART BILDEINSTELLUNGEN Bildpegel (direkt) Wählen Sie einen Bildpegel, “Standard”, “Kinoeinstellung”, “Bild 1”, IMAGE-Taste “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste auf der Standard Projektoroberseite oder der Fernbedienung. Kinoeinstellung Standard Normale Bildeinstellung. Bild 1 Kinoeinstellung Bildeinstellung für ein Bild mit feinen Farbtönen. Bild 2 Bild 1 - 4 Bild 3... -
Seite 37: Bildpegeleinstellung
VIDEOBETRIEBSART Bildpegeleinstellung Drücken Sie die MENU-Taste, um das Bildschirmmenü Bildeinstellmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste ab auf den Bildeinstellmenüsymbol einzustellenden Gegenstand und drücken Sie die Einstelltaste. Stellen Sie den roten Rahmen auf den Die einzelnen Einstellpegel werden angezeigt. -
Seite 38: Bildformateinstellung
VIDEOBETRIEBSART Speichern Stellen Sie den roten Rahmen zum Speichern der Einstelldaten auf das Symbol “Speichern” und drücken Sie die Einstelltaste. Das Bildpegelmenü erscheint. Stellen Sie den roten Rahmen auf den Bildpegel 1 bis 4 und drücken Sie die Einstelltaste. Bildpegelmenü Die anderen Symbole haben die folgenden Funktionen. -
Seite 39: Andere Einstellungen
ANDERE EINSTELLUNGEN EINSTELLMENÜ Drücken Sie die MENU-Taste, um das Bildschirmmenü Einstelungsmenü anzuzeigen. Stellen Sie mit den Zeigertasten links/rechts den roten Rahmen auf das Einstellungsmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste ab auf den Stellen Sie den Einstellungsmenüsymbol roten Rahmen auf einzustellenden Gegenstand und drücken Sie die Einstelltaste. - Seite 40 ANDERE EINSTELLUNGEN Automatische Lampenabschaltung Dieser Projektor ist mit einer automatischen Lampenabschaltfunktion ausgerüstet. Falls kein Signal anliegt und während 30 Sekunden keine Projektorbedienung vorgenommen wird, so wird die automatische Lampenabschaltung zum Verringern der Leistungsaufnahme und zur Verlängerung der Lampenlebensdauer aktiviert. Die Voreinstellung für die automatische Lampenabschaltung ist “Fertig”...
- Seite 41 ANDERE EINSTELLUNGEN Fernbedienung Der Projektor besitzt acht verschiedene Fernbedienungscodes, der Code 1 ist bei der Auslieferung eingestellt, außerdem sind die Codes 2 bis 8 vorhanden. Mit dieser Funktion kann eine gegenseitige Beeinflussung der Fernbedienungen beim Betrieb von mehreren Projektoren oder Videogeräten vermieden werden. Für der Betrieb des Projektors mit “Code 7”...
- Seite 42 ANDERE EINSTELLUNGEN Lampenwechsel Nach dem Austauschen der Lampe muß der Lampenbetriebszeitzähler immer zurückgestellt werden. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige. Schalten Sie den Projektor ein und drücken Sie die MENU- Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den roten Rahmen mit der Pfeiltaste links/rechts auf das Einstellungsmenü.
-
Seite 43: Anhang
ANHANG BEDIENUNG DER KABELLOSEN MAUS Die kabellose Fernbedienung dient nicht nur zur Bedienung des Projektors, sie läßt auch als eine kabellose Maus zur Steuerung der meisten Computer verwenden. Für die Bedienung mit der kabellosen Mausfunktion werden die Zeigertaste und die Ziehtaste EIN/AUS verwendet. -
Seite 44: Luftfilterreinigung
ANHANG Luftfilterreinigung Mit dem Luftfilter wird verhindert, daß sich Staub auf dem Objektiv oder auf dem Spiegel absetzen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad des Kühlgebläses herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektor herabsetzen kann. Reinigen Sie das Luftfilter wie folgt: Schalten Sie den Projektor aus und ziehen Sie das VORSICHT... -
Seite 45: Projektionslampenüberwachung
ANHANG Projektionslampenüberwachung Für eine hellere Bildwiedergabe ist dieser Projektor mit 2 Lampen ausgerüstet. Mit der Projektionslampenüberwachungsfunktion wird der Lampenzustand überwacht und auf dem Bildschirm und der Anzeige “LAMP REPLACE” angezeigt. Sie überwacht ebenfalls automatisch die Lampenbetriebsart im Falle eines Lampenausfalls wegen Erreichen der Lampenlebensdauer oder wegen einer Störung. -
Seite 46: Austausch Der Lampe
ANHANG Austausch der Lampe Wenn die Lebensdauer der Lampe erreicht ist, leuchtet die LAMP REPLACE-Anzeige gelb. Damit wird angezeigt, dass die Projektionslampe ersetzt werden muss. Lampenaustauschanzeige VORSICHT Vor dem Öffnen der Lampenabdeckung muß der Die Lampe darf nur gegen eine Lampe des gleichen Projektor während mindestens 45 Minuten abgekühlt Typs ausgetauscht werden. -
Seite 47: Vorsichtshinweise Zur Handhabung Der Lampe
ANHANG ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. ● Modell-Nr. des Projektors : PLV-WF10 ● Nr. der Ersatzlampe : POA-LMP73 (Ersatzteil Nr. 610 309 3802) VORSICHTSHINWEISE ZUR HANDHABUNG DER LAMPE In diesem Projektor wird eine Lampe verwendet, die unter hohem Druck steht, deshalb muss die Lampe sorgfältig behandelt werden. -
Seite 48: Fehlersuche
ANHANG FEHLERSUCHE Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. 1. Kontrollieren Sie, ob der Projektor und die anderen Geräte richtig wie im Abschnitt “Anschluß des Projektors” auf Seite 12 - 15 beschrieben angeschlossen sind. -
Seite 49: Wartung
Abschnitt “Fehlersuche” auf der Seite 48 und 49 nach und versuchen Sie die Störung durch die in der Kolonne “Mögliche Lösung” aufgeführten Maßnahmen zu beheben. Falls sich die Störung nicht beheben läßt, wenden Sie sich an ein Sanyo-Kundendienstzentrum oder an das Verkaufsgeschäft bei dem Sie das Gerät gekauft haben. -
Seite 50: Anzeigen Und Projektorzustand
ANHANG Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeigen Projektorzustand LAMP WARNING READY LAMP REPLACE TEMP. Grün Gelb Der Projektor ist ausgeschaltet. (“OFF”-Position des MAIN- Schalters oder abgezogenes Netzkabel.) Der Projektor ist bereit mit der Netztaste eingeschaltet zu ✽... -
Seite 51: Menüstruktur
ANHANG Menüstruktur Computereingang / Videoeingang Eingang Eingang 1 Digital System Analog Eingang 2 Y, Pb/Cb, Pr/Cr System System System Eingang 3 Video System S-Video Y, C System ✽N/A keine Angabe - - - Computer Input Bildwahl System Standard SVGA 1 Natürlich SVGA 2 Bild 1... - Seite 52 ANHANG Videoeingang Computereingang / Videoeingang Einstellungen Sprache English System German Auto French Italian SECAM NTSC Spanish Portuguese NTSC 4.43 Dutch PAL-M PAL-N Swedish Russian System Auto Chinese 1080i60 Korean 1080i50 Japanese 1035i Verlassen 720p Trapezkorrektur 575p Hintergrund blau Ein / Aus 480p Display Ein / Aus...
-
Seite 53: Technische Daten
ANHANG TECHNISCHE DATEN Multimedia-Projektor Abmessungen (B x H x T) 439mm x 230mm x 605,6mm Gewicht 21 kg LCD-Panel 1,21” TFT-Aktivmatrix, 3 Paneele Auflösung 1366 x 768 Bildpunkte Pixelanzahl 3 147 264 (3 x 1366 x 768) Farbsystem PAL, SECAM, NTSC, NTSC4.43, PAL-M und PAL-N Hochzeilen-Fernsehsignale 480i, 480p, 575i, 575p, 720p, 1035i, 1080i-50 und 1080i-60 Motor-Objektivshift... - Seite 54 ANHANG Klemmenanordnungen DVI-I-Buchse (digital/analog) Diese Buchse ist nur für digitale (TMDS) oder analoge (RGB) Ausgangssignale. Den Displayausgang des Computers mit dem DVI-Kabel (mitgeliefert) an dieser Buchse anschließen. Klemmenanordnung Analogeingang Rot Analogeingang Grün C1 C2 Analogeingang Blau Analog Horizontalsynchronisierung Analog Masse (R/G/B) T.M.D.S.
- Seite 55 ANHANG...
- Seite 56 Printed in Japan SANYO Electric Co., Ltd. Teile-Nr. 610 313 0699 (1AA6P1P4463-- M4RA-D)
