Inhaltszusammenfassung für Sanyo PLV-Z1

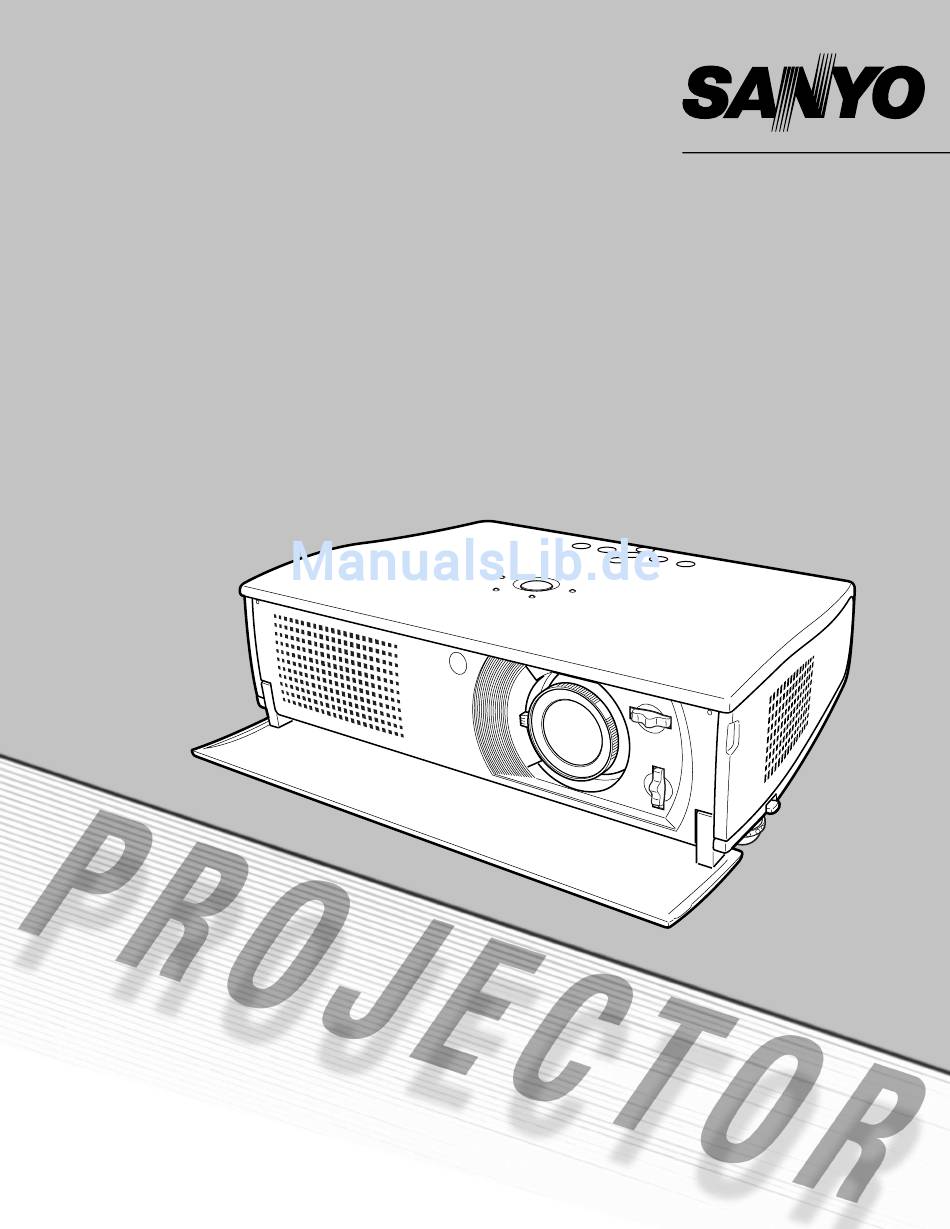

- Seite 1 Multimedia-Projektor PLV-Z1 MODELL PLV-Z1BL Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Videoeingang Wahl der Eingangsquelle (Direktwahl) Wahl der Eingangsquelle (Menüwahl) Für den Besitzer Wahl des Videosystems (Video/S-Video) Wahl des Videosystems (Y-Pb/Cb-Pr/Cr) Wahl der des Bildpegels (Direktwahl) Wahl der des Bildpegels (Menüwahl) Bildpegeleinstellung Sicherheitsanweisungen Bildschirmformateinstellung (Direktwahl) Bildschirmformateinstellung (Menüwahl) Computereingang / Erfüllung von Bestimmungen (RGB Scart-Videoeingang, 21-polig) Wahl der Eingangsquelle (Direktwahl) -
Seite 3: Für Den Besitzer
Für den Besitzer Lesen Sie bitte diese Bedienungsanleitung zur Vermeidung von Fehlbedienungen vor der Inbetriebnahme dieses Projektors sorgfältig durch. Dieser Projektor bietet zahlreiche Funktionen. Durch eine richtige Bedienung lassen sich die Funktionen optimal verwenden und außerdem wird die Lebensdauer des Projektors erhöht. Durch Bedienungsfehler wird nicht nur die Lebensdauer verkürzt, sondern es können Störungen auftreten, die zu einer hohen Brand- oder Unfallgefahr führen. -
Seite 4: Sicherheitsanweisungen
Sicherheitsanweisungen Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Beachten Sie unbedingt die Angaben zur Stromversorgung Sicherheits- und Bedienungsanweisungen sorgfältig durch. auf dem Schild. Wenden Sie sich an einen autorisierten Händler oder an das örtliche Energieversorgungsunternehmen, Bewahren Sie die Bedienungsanleitung zum späteren falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung Nachschlagen auf. - Seite 5 Sicherheitsanweisungen Ändern der Projektorstandorts Zum Ändern des Projektorstandorts müssen Sie die Frontabdeckung schließen und die einstellbaren Füße zurückstellen, um eine Beschädigung des Objektivs und des Gehäuses zu vermeiden. Falls der Projektor für längere Zeit nicht verwendet wird, muss er in einem geeigneten Koffer aufbewahrt werden. VORSICHTSMASSNAHMEN ZUM HERUMTRAGEN UND FÜR DEN TRANSPORT DES PROJEKTORS ●...
-
Seite 6: Erfüllung Von Bestimmungen
Falls in dieser Bedienungsanleitung nicht ausdrücklich angegeben, dürfen an diesem Gerät keine Abänderungen oder Modifikationen vorgenommen werden. Unerlaubte Änderungen und Modifikationen können einen Entzug der Betriebserlaubnis zur Folge haben. Modell : PLV-Z1, PLV-Z1BL Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO FISHER COMPANY... -
Seite 7: Anschluss Des Netzkabels
Erfüllung von Bestimmungen Anschluss des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100-120 oder 200-240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muß eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 8: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. ◆... -
Seite 9: Bezeichnung Und Funktion Der Teile
Bezeichnung und Funktion der Teile Vorderseite VORSICHT Der Projektor ist mit einem Kühlventilator ausgestattet. Bitte achten Sie darauf, daß eine ausreichende Luftzufuhr zum Ventilator gewährleistet ist. ● Die Belüftungsöffnungen dürfen nicht abgedeckt werden. ● Kontrollieren Sie, daß sich hinter und unter dem Projektor keine Gegenstände befinden, die das Ansaugen der Kühlluft beeinträchtigen können. -
Seite 10: Unterseite
Bezeichnung und Funktion der Teile Unterseite einstellbare Füße und Feststelllaschen Lufteinlaßöffnungen und Luftfilter Lufteinlaßöffnungen Objektivdeckel VORSICHT An der Unterseite dürfen sich keine Gegenstände befinden, die eine Beeinträchtigung der Belüftung verursachen können. Rückseite Anschlußbuchsen Netzkabelanschlußbuchse und Klemmen Siehe Hauptschalter nachstehende Vorsichtshinweise. Luftauslässe VORSICHT Aus den Luftaustrittsöffnungen tritt heiße Luft aus. -
Seite 11: Buchsen
Bezeichnung und Funktion der Teile Buchsen Wartungsbuchse Computereingangsbuchse Diese Buchse wird für die Wartung des Projektors verwendet. Schließen Sie einen Computerausgang an dieser Buchse an. (Siehe Seite 18.) S-Videoeingangsbuchse Videoeingangsbuchse Component-Videoeingangsbuchse (VIDEO) (Y-Pb/Cb-Pr/Cr) Schließen Sie den S-VIDEO- Ausgang des Videogerätes an Schließen Sie den Schließen Sie die Component- dieser Buchse an. -
Seite 12: Bedienungselemente Und Anzeigen An Der Projektoroberseite
Bezeichnung und Funktion der Teile Bedienungselemente und Anzeigen an der Projektoroberseite Lampenaustauschanzeige Temperaturwarnanzeige Bereitschaftsanzeige Lampenanzeige Diese Anzeige leuchtet Diese Anzeige blinkt rot, Diese Anzeige leuchtet Bei eingeschaltetem gelb, sobald sich die wenn die Temperatur im grün, wenn die Lampe Projektor leuchtet die Lebensdauer der Innern des Projektors des Projektors... -
Seite 13: Fernbedienung
Bezeichnung und Funktion der Teile Fernbedienung Beleuchtungstaste Mit dieser Taste wird die ON-OFF-Taste Tastenbeleuchtung der Diese Taste dient zum Ein- Tasten LIGHT, ON-OFF, und Ausschalten des AUTO, MENU, SCREEN, Projektors (Seite 19). INPUT und IMAGE für ungefähr 10 Sekunden ON-OFF eingeschaltet. -
Seite 14: Einsetzen Der Fernbedienungsbatterien
Bezeichnung und Funktion der Teile Einsetzen der Fernbedienungsbatterien Öffnen Sie die Batterieabdeckung Legen Sie die Batterien in Schließen Sie die der Fernbedienung. die Fernbedienung ein. Abdeckung wieder. 2 Batterien Typ AA Drücken Sie den Achten Sie auf die Batteriefachdeckel zum richtige Polarität Abziehen nach unten. -
Seite 15: Installation
Installation Positionieren des Projektors ● Der Projektor ist für die Projektion auf eine flache Wand/Leinwand RAUMBELEUCHTUNG vorgesehen. ● Der Projektor kann in einem Abstand von 1,1 bis 6,0 m zur Die Helligkeit der Raumbeleuchtung hat einen Leinwand verwendet werden. großen Einfluß auf die Bildqualität. Für eine ●... -
Seite 16: Verschieben Des Objektivs
Installation Verschieben des Objektivs Das Projektionsobjektiv lässt sich mit der manuellen Objektivverschiebungsfunktion nach oben und unten verschieben. Mit dieser Funktion lässt sich das Projektionsbild einfach auf eine bestimmte Position einstellen. Das Verhältnis auf/ab kann von 10 : 0 ~ 0 : 10 eingestellt werden (siehe nachstehende Abbildung). Drehen Sie für die Verschiebung des Objektivs in Objektivverschiebungsknopf Horizontalrichtung den Objektivverschiebungsknopf... -
Seite 17: Anschluss Von Videogeräten
Installation Anschluss von Videogeräten Anschlußkabel • Scart-VGA-Kabel • Videokabel (RCA x 1 oder RCA x 3) • S-Videokabe *Es wird nur ein Videokabel mitgeliefert. Videoquellengeräte Videoquelle (Beispiel) (wie DVD-Spieler oder Videorecorder Videoplattenspieler Hochzeilenfernseher) S-VIDEO-Ausgang 21-poliger RGB- Composite Videokomponentenausgang Scart-Ausgang Videoausgang (Y-Pb/Cb-Pr/Cr) ✽... -
Seite 18: Anschluss Von Einem Computer
Installation Anschluss von einem Computer Anschlußkabel • VGA-Kabel (HDB 15-polig) ✽ • MAC-Adapter (für den Anschluß eines Macintosh-Computers) ✽ ✽ Sonderzubehör IBM-kompatible oder Macintosh Computer (VGA/SVGA/XGA/SXGA) Desktop Laptop Monitorausgang ◆ MAC-Adapter (nicht mitgeliefert) MAC-Adapter ✽ Die Schalter nach Stellen Sie die Schalter entsprechend der Tabelle der zu verwendenden Bildauflösung einstellen. -
Seite 19: Grundbedienung
Grundbedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig an. Schließen Sie das Netzkabel des Projektors an einer Steckdose an und öffnen Sie die Frontabdeckung. Schalten Sie den Hauptschalter ein. Die LAMP-Anzeige leuchtet rot und die Die Frontabdeckung öffnen. -
Seite 20: Bildschärfeeinstellung
Grundbedienung Bildschärfeeinstellung Stellen Sie das Bild mit dem Scharfeinstellring scharf ein. Scharfeinstellring Zoomeinstellung Bewegen Sie den Zoomhebel zum Vergrößern des Bildes nach oben. Zoomhebel Wenn der Hebel nach unten gestellt wird, so wird das Bild verkleinert. WIDE TELE... -
Seite 21: Trapezkorrektur
Grundbedienung Trapezkorrektur Ein Bild mit Trapezverzerrung kann mit der Trapezkorrektur korrigiert werden. Drücken Sie die KEYSTONE-Tasten ▲/▼ der Fernbedienung oder wählen Sie im Einstellmenü “Trapezkorrektur”. (Siehe Seite 42.) Die Trapezkorrekturdialogbox erscheint. Korrigieren Sie die Trapezverzerrung mit der KEYSTONE-Taste • Wenn keine Korrektur vorgenommen wurde, ▲/▼... -
Seite 22: Bildschirmmenüs
Grundbedienung WARNING READY TEMP. LAMP LAMP REPLACE ON-OFF Bildschirmmenüs Der Projektor besitzt ein Bildschirmmenü mit dem sich verschiedene Einstellungen vornehmen lassen. Zeigen Sie das Bildschirmmenü mit der MENU-Taste des Projektoroberseite Fernbedienung Projektors oder der Fernbedienung an. Ein Menü wird angezeigt. MENU SCREEN MENU... -
Seite 23: Menüpunkte
Grundbedienung Menüpunkte Videomenüs Einstellung der Eingangsquelle: Wählen Sie als Eingangsquelle entweder Video (Auto, Video, S-Video, (Y- Pb/Cb-Pr/Cr)] oder Computer. (Siehe Seiten 24 und 25.) Einstellen de Videosystems: Wählen Sie das Videosystem von AUTO, PAL, SECAM, NTSC, NTSC4.43, PAL-M, PAL-N, 1080i, 1035i, 720p, 575p, 480p, 575i, 480i. (Siehe Seite 26.) Einstellen des Bildpegels: Wählen Sie den Bildpegel von Standard, Kinoeinstellung und Bild 1 –... -
Seite 24: Videoeingang
Videoeingang Wahl der Eingangsquelle (Direktwahl) WARNING READY TEMP. INPUT-Taste LAMP Mit der INPUT-Taste kann entweder Video- oder Computereingang INPUT-Taste LAMP ON-OFF REPLACE eingestellt werden. Video (Beim Einschalten des Projektors wird die zuletzt eingestellte Eingangsquelle gewählt.) Computer Falls eine Videoquelle nicht richtig wiedergegeben werden kann, muss die Eingangsquelle mit dem Menü... -
Seite 25: Wahl Der Eingangsquelle (Menüwahl)
Videoeingang Wahl der Eingangsquelle (Menüwahl) Eingangsquellenmenü Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Wählen Sie mit der Zeigertaste auf/ab das Menü zum Einstellen der Eingangsquelle und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen. Eingangsquellenmenü Wählen Sie “Video” mit der Zeigertaste auf/ab und drücken Sie die Zeigertaste rechts. -
Seite 26: Wahl Des Videosystems (Video/S-Video)
Videoeingang Wahl des Videosystems (Video/S-Video) Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Videosystemmenu (VIDEO/S-VIDEO) Wählen Sie mit der Zeigertaste auf/ab das Videosystemmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu Anzeige öffnen. gewählten Systems. Videosystemmenü Stellen Sie das gewünschte System mit den Zeigertasten auf/ab ein und drücken Sie die SELECT-Taste zum Aktivieren des Punktes. -
Seite 27: Wahl Der Des Bildpegels (Direktwahl)
Videoeingang Wahl der des Bildpegels (Direktwahl) Wählen Sie einen Bildpegel, “Standard”, “Kinoeinstellung”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildpegelmenü IMAGE-Taste IMAGE-Taste (Menübedienung)” für die einzelnen Punkte.) Standard Kinoeinstellung INPUT IMAGE Bild 1... -
Seite 28: Bildpegeleinstellung
Videoeingang Bildpegeleinstellung Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Bildpegeleinstellmenu Wählen Sie mit der Zeigertaste auf/ab das Bildpegeleinstellmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen. Bildpegeleinstellmenu Stellen Sie den einzustellenden Punkt mit den Zeigertasten auf/ab ein und drücken Sie die Zeigertasten links/rechts zum Einstellen des Punktes. - Seite 29 Videoeingang Einstellungen ausführen: Kontrast Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des Kontrasts. (Einstellbereich 0 bis 63) Helligkeit Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen der Helligkeit. (Einstellbereich 0 bis 63) Farbsättigung Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des Farbpegels.
-
Seite 30: Bildschirmformateinstellung (Direktwahl)
Videoeingang Bildschirmformateinstellung (Direktwahl) Wählen Sie das Bildschirmformat “Vollbild”, “Zoom” oder “Normal” mit der SELECT-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildschirmformateinstellung (Menüwahl)” für die einzelnen Punkte.) SCREEN-Taste SCREEN-Taste Vollbild AUTO PC ADJ. LIGHT AUTO Zoom MENU SCREEN Normal SELECT Bildschirmformateinstellung (Menüwahl) Der Projektor besitzt eine Bildschirmformatfunktion, mit welcher das gewünschte Bildschirmformat angezeigt werden kann. -
Seite 31: Computereingang
Computereingang / (RGB Scart-Videoeingang, 21-polig) Wahl der Eingangsquelle (Direktwahl) WARNING READY TEMP. INPUT-Taste LAMP Mit der INPUT-Taste kann entweder Computer- oder Videoeingang INPUT-Taste LAMP REPLACE ON-OFF eingestellt werden. Computer (Beim Einschalten des Projektors wird die zuletzt eingestellte Eingangsquelle gewählt.) Video Falls der Projektor kein richtiges Bild wiedergeben kann, stellen Sie die richtige Eingangsquelle mit dem Menü... -
Seite 32: Einstellung Des Computersystems
Computereingang Einstellung des Computersystems Dieser Projektor stellt sich automatisch auf die meisten Arten von Computersignalen, basierend auf VGA, SVGA, XGA und SXGA ein. (Siehe “Kompatible Computer” auf der folgenden Seite.) Nach der Wahl des Computers tastet der Projektor das anliegende Signal automatisch ab und gibt das richtige Bild wieder, ohne dass spezielle Einstellungen notwendig sind. Der Projektor zeigt Auto, - - -, Modus 1/2/3/4/5 oder das mit dem Projektor eingestellte System an. -
Seite 33: Kompatible Computer
Computereingang Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 100 MHz zu verarbeiten. Horiz. Vert. Horiz. Vert. Auflösung Auflösung Bildschirmanzeige Bildschirmanzeige Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) -
Seite 34: Computereinstellung (Auto) (Direktwahl)
Computereingang Computereinstellung (Auto) (Direktwahl) Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine Sync.”, “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Die Funktion “Auto PC-Anpassung” kann wie folgt angewendet werden. Drücken Sie die AUTO PC ADJ.-Taste der Fernbedienung. Fernbedienung Führen Sie zum Speichern der Einstelldaten die Schritte 3 und 4 auf Seite 35 und 36 aus. -
Seite 35: Computereinstellung (Manuell)
Computereingang Computereinstellung (Manuell) Dieser Projektor ist in der Lage die Signale von den meisten auf dem Markt befindlichen Computern richtig zu erfassen. Es gibt jedoch auch Computer, die spezielle Signalformate verwenden, die vom normalen Format verschieden sind, und die durch das Multiscanning des Projektors nicht richtig erfaßt werden können. In diesem Fall kann die Bildwiedergabe flimmern oder das Bild wird nicht synchronisiert, nicht zentriert oder verzogen dargestellt. - Seite 36 Computereingang Wählen Sie mit den Zeigertasten auf/ab eine der Betriebsarten Abspeichern der Einstelldaten. von 1 bis 5 für die Abspeicherung und drücken Sie die SELECT- Taste. Wählen Sie “Ja” mit der SELECT-Taste, schließen Sie das Menü und drücken Sie die SELECT-Taste zum Beenden. Betriebsart ohne Abspeicherung Für diese Betriebsart sind die Parameter gespeichert.
- Seite 37 Computereingang Display area Display area Zum Einstellen des Anzeigebereichs dieses Projektors. Stellen Sie die Auflösung in der Anzeigebereichdialogbox ein. Drücken Sie die Zeigertaste rechts beim “Display area”, so HINWEIS: Falls im Computersystemmenü “1035i (HDTV)” oder “1080i dass “Display area”- Dialogfeld erscheint. (HDTV)”...
-
Seite 38: Wahl Der Des Bildpegels (Direktwahl)
Computereingang Wahl der des Bildpegels (Direktwahl) Wählen Sie einen Bildpegel, “Standard”, “Natürlich”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildpegelmenü IMAGE-Taste IMAGE-Taste (Menübedienung)” für die einzelnen Punkte.) Standard Natürlich INPUT IMAGE Bild 1... -
Seite 39: Bildpegeleinstellung
Computereingang Bildpegeleinstellung Drücken Sie die MENU-Taste für die Anzeige des Hauptmenus. Bildpegeleinstellmenu Wählen Sie mit der Zeigertaste auf/ab das Bildpegeleinstellmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen. Bildpegeleinstellmenu Stellen Sie den einzustellenden Punkt mit den Zeigertasten auf/ab ein und drücken Sie die Zeigertasten links/rechts zum Einstellen des Punktes. - Seite 40 Computereingang Einstellungen ausführen: Kontrast Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen des Kontrasts. (Einstellbereich 0 bis 63) Helligkeit Drücken Sie die Zeigertaste links zum Vermindern und die Zeigertaste rechts zum Erhöhen der Helligkeit. (Einstellbereich 0 bis 63) Farbtemperatur Stellen Sie die gewünschte Farbtemperatur mit den Pfeiltasten rechts/links ein.
-
Seite 41: Bildschirmformateinstellung (Direktwahl)
Computereingang Bildschirmformateinstellung (Direktwahl) Wählen Sie das Bildschirmformat “Normal”, “Vollbild”, “Original” oder “D.zoom” mit der SELECT-Taste der Fernbedienung. (Siehe nächsten Abschnitt “Bildschirmformateinstellung (Menüwahl)” für die einzelnen SCREEN-Taste Punkte.) SCREEN-Taste Normal AUTO PC ADJ. LIGHT AUTO Vollbild MENU SCREEN Original SELECT D.Zoom Bildschirmformateinstellung (Menüwahl) Der Projektor besitzt eine Bildschirmformatfunktion, mit welcher das gewünschte Bildschirmformat angezeigt werden kann. -
Seite 42: Einstellungen
Einstellungen Einstellungen Drücken Sie die MENU-Taste für die Anzeige des Hauptmenüs. Einstellungsmenü Wählen Sie mit der Zeigertaste auf/ab das Einstellungsmenü und drücken Sie die Zeigertaste rechts, um das Untermenü zu öffnen. Einstellungsmenü Stellen Sie den einzustellenden Punkt mit den Zeigertasten auf/ab ein und drücken Sie die Zeigertasten links/rechts für die einzelnen Einstellungen. - Seite 43 Einstellungen Deckenprojektion Logo Wenn diese Funktion auf “Ein” gestellt ist, so erscheint das Logo beim Einschalten des Projektors. Decken-Proj. Wenn diese Funktion auf “Ein” gestellt ist, wird das Bild für die Projektion eines an der Decke aufgehängten Projektors umgekehrt Rückprojektion wiedergegeben.
-
Seite 44: Anhang
HINWEIS: Stellen Sie den Lampenbetriebszeitzähler nur nach dem Austausch der Projektionslampe zurück. ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. ● Modell-Nr. des Projektors : PLV-Z1 / PLV-Z1BL ● Nr. der Ersatzlampe : POA-LMP54 (Ersatzteil Nr. 610 302 5933) -
Seite 45: Lampenbetriebszeitzähler
Anhang Lampenbetriebszeitzähler Nach dem Austauschen der Lampe muss der Lampenbetriebszeitzähler immer zurückgestellt werden. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige. Schalten Sie den Projektor ein und drücken Sie die MENU- Einstellungsmenü Taste. Das Hauptmenü wird angezeigt. Wählen Sie mit der Zeigertaste auf/ab das Einstellungsmenü... -
Seite 46: Temperaturwarnanzeige
Anhang Temperaturwarnanzeige Die WARNING TEMP.-Anzeige blinkt rot, wenn die Temperatur im Innern des Projektors zu hoch angestiegen ist. Die Anzeige hört auf zu blinken, sobald die Temperatur auf die normale Betriebstemperatur absinkt. Falls die WARNING TEMP.-Anzeige nicht aufhört zu blinken, müssen Sie die folgenden Punkte kontrollieren. Die Belüftungsöffnungen des Projektors können abgedeckt sein. -
Seite 47: Fehlersuche
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. • Kontrollieren Sie, ob der Projektor und die anderen Geräte richtig, wie auf Seite 17 und 18 beschrieben angeschlossen ist. •... -
Seite 48: Anzeigen Und Projektorzustand
Anhang Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeige Projektorzustand Der Projektor ist ausgeschaltet. LAMP leuchtet rot Der Projektor ist eingeschaltet. leuchtet blass Der Netzschalter ist ausgeschaltet oder das Netzkabel ist nicht angeschlossen. ausgeschaltet Der Projektor ist bereit zum Einschalten. READY leuchtet grün Der Projektor befindet sich in der Energiesparbetriebsart. -
Seite 49: Technische Daten
Anhang Technische Daten Multimedia-Projektor Abmessungen (B x H x T) 333mm x 108,5mm x 246,5mm (einstellbare Füße nicht eingeschlossen) Gewicht 3,4 kg LCD-Panel 0,7” Wide TFT Aktivmatrix, 3 Panels Auflösung 964 x 544 Bildpunkte Pixelanzahl 1 573 248 (3 x 964 x 544) Farbsystem PAL, SECAM, NTSC, NTSC4.43, PAL-M und PAL-N Hochzeilen-Fernsehsignale... -
Seite 50: Abmessungen
Anhang Abmessungen Einheit: mm 13,11 (333) 11,8˚ (max.) WARNING ARNING READY TEMP TEMP. LAMP LAMP LAMP LAMP REPLACE ON-OFF ON-OFF 9,70 (246,5) MENU INPUT SELECT 4,27 (108,5) -
Seite 51: Klemmenanordnung
Anhang Klemmenanordnung Buchse COMPUTER INPUT (analog) Buchse: HDB, 15-polig Klemmenanordnung Eingang rot kein Anschluß Eingang grün Masse (Vert. sync.) Eingang blau Sense 0 Sense 2 Sense 1 Masse (Horiz. sync.) Horizontalsynchronisation Masse rot Vertikalsynchronisation Masse grün Reserviert Masse blau Wartungsbuchse Buchse: Mini DIN 8-polig *Diese Buchse wird nur für die Wartung verwendet. - Seite 52 Printed in Japan SANYO Electric Co., Ltd. Teile-Nr. 610 304 8659 (1AA6P1P3627A- M4JAB-D)
