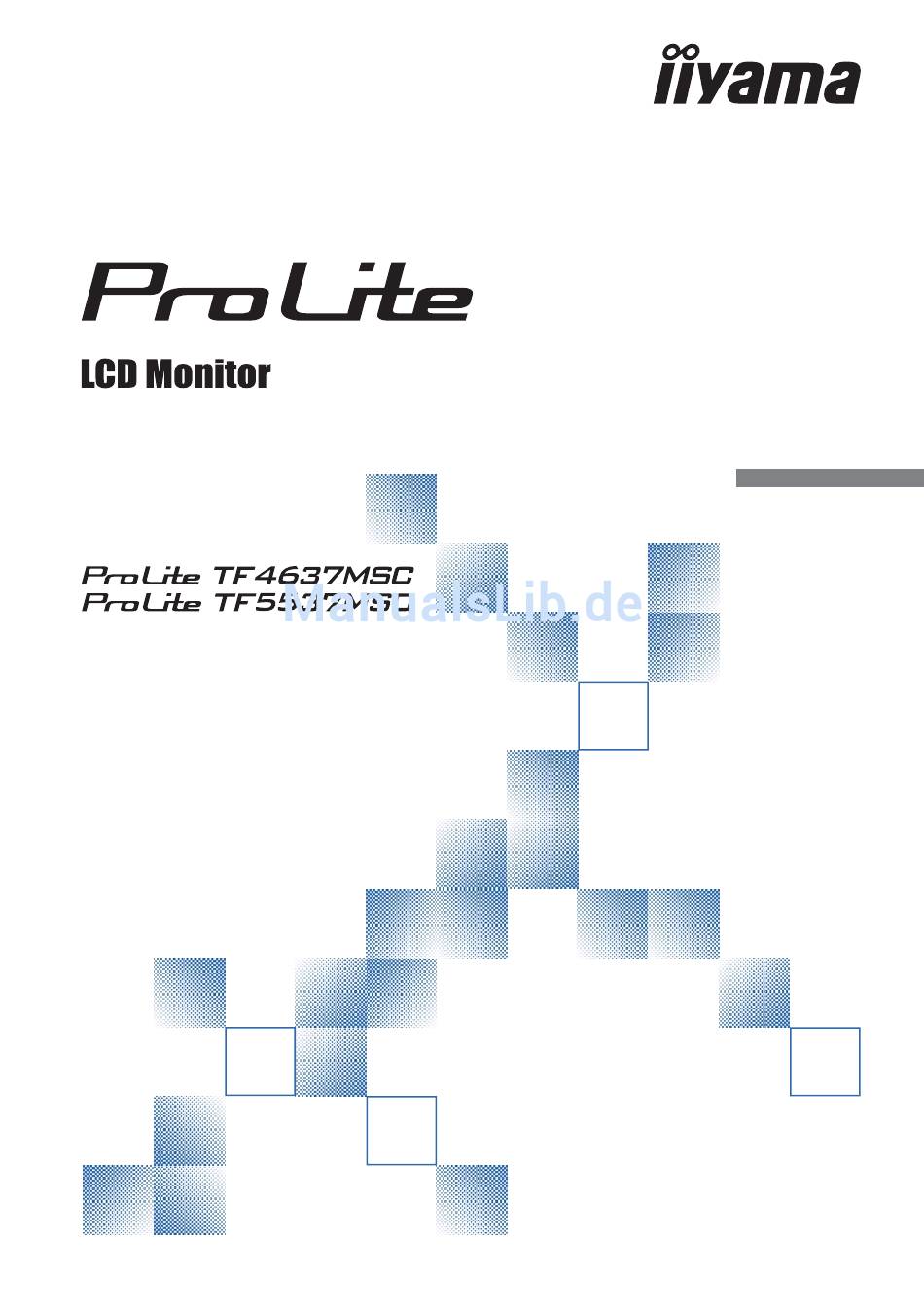

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite TF4537MSC
Inhaltszusammenfassung für iiyama ProLite TF4537MSC
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Das ist ein Klasse A Produkt. Falls dieses Produkt in häuslichem Umfeld verwendet wird, kann es zu Funkstörungen kommen. Der Benutzer muss dann ggf. entsprechende Gegenmaßnahmen ergreifen. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL4637 / PL5537 Änderungsrechte vorbehalten. -
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN : ProLite TF4637MSC ........32 ABMESSUNGEN : ProLite TF5537MSC ........32 KONFORMES TIMING ..............33 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS - Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Zur Verwendung Im Öffentlichen Bereich
BETRIEBSDAUER / ANWENDUNGSBEDINGUNGEN Dieses Produkt ist für eine Nutzung von 24 Stunden pro Tag ausgelegt. Das LCD ist für einen Betrieb im Quer-/Hochformat und Tisch/Pult Position (face-up) ausgelegt. Wenn das LCD in einer Tisch/Pult oder Hochformat Position verwendet wird, schalten Sie bitte die Lüfter Funktion des Gerätes über das Menu ein. -
Seite 8: Kundendienst
Die im LCD-Monitor verwendete Hintergrundbeleuchtung ist ein Verbrauchsartikel. HINWEIS Für die Garantie diese Gerätes wenden Sie sich bitte an das lokale iiyama Service- Mitte. Die Adresse fi nden Sie im beigelegten Monitorpass oder auf www.iiyama.de. Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler,... -
Seite 9: Vor Der Bedienung Des Monitors
120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen. Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte. -
Seite 10: Auspacken
AUSPACKEN Stellen sie die Monitorverpackung in eine stabile und saubere Umgebung auf. Stellen sie die Verpackung in eine senkrechte Position und öff nen sie diese von oben, so dass Sie das obere Schaumstoff kissen entfernen könnten. Entfernen Sie die Kartonage-Halter. Entfernen sie das obere Schaumstoff... -
Seite 11: Unktionselemente Und Anschlüsse : Monitor
UNKTIONSELEMENTE UND ANSCHLÜSSE : MONITOR <Frontseite> <Rückseite> POWER DOWN AUTO/EXIT SOURCE/OK MENU POWER Ein-/ Ausschaltaste Taste Oben/Lautstärke + DOWN Taste Unten/Lautstärke - AUTO / EXIT Taste Auto/Exit SOURCE / OK Taste Eingabequelle/OK MENU Menü-Taste Green Normale Betrieb Orange Energieverwaltung Sensor für die Fernbedienung SPEAKERS Lautsprecher AC IN... -
Seite 12: Installation
INSTALLATION ACHTUNG Für eine Montage der Halterung befolgen Sie die Installationshinweise des jeweiligen Herstellers. Für die Wartung und Service dieser, ist der Hersteller der Halterung zuständig. Für das transportieren und bewegen des Monitors sind mindestens zwei Personen erforderlich. ... - Seite 13 [Querformat / Portrait Mode] Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Nicht verfügbar Verfügbar Querformat Portrait 10 VOR DER BEDIENUNG DES MONITORS...
-
Seite 14: Funktionselemente Und Anschlüsse : Fernbedienung (Für Die Wartung)
FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG (FÜR DIE WARTUNG) POWER MUTE MEMU AUTO PLAY EXIT STOP SELECT HINWEIS Um die Fernbedienung zu verwenden empfehlen wir Ihnen, sich auf der linken Seite zu positionieren, der Fernbedienungssensor ist auf der Rückseite (linke Seite) des Monitors installiert. Wenn Sie genau vor dem Monitor stehen könnte ggf die Fernbedienung nicht funktionieren. -
Seite 15: Vorbereitung Der Fernbedienung
Bitte richten Sie die Fernbedienung immer Richtung Empfangssensor des LCDisplays. Dies gewährleistet die beste Funktion. Bitte verwenden Sie ausschliesslich die im Lieferumfang enthaltene original iiyama Fernbedienung. Andere auf dem Markt erhältliche Fernbedienungen werden mit diesem LCDisplay nicht funktionieren. -
Seite 16: Grundfunktionen
GRUNDFUNKTIONEN Monitor Ein- oder Ausschalten Der Monitor ist eingeschaltet und die Betriebsanzeige leuchtet grün, wenn Sie die Power- Taste auf dem Monitor oder der Fernbedienung drücken. Der Monitor ist ausgeschaltet und die Betriebsanzeige leuchtet orange, wenn Sie die Power-Taste auf dem Monitor oder der Fernbedienung erneuert drücken. -
Seite 17: Den Cursor Vertikal Bewegen
Den Cursor vertikal bewegen Wählen Sie eine Einstellung durch Drücken der UP / DOWN Taste am Monitor oder der -Taste auf der Fernbedienung, während die Menüseite auf dem Bildschirm angezeigt wird. [Monitor] [Fernbedienung] POWER POWER MUTE MEMU AUTO DOWN PLAY AUTO/EXIT EXIT... -
Seite 18: Einstellen Der Lautstärke
Einstellen der Lautstärke Drücken Sie die UP / DOWN Taste am Monitor oder die VOL -Taste auf der Fernbedienung, um die Lautstärke einzustellen, wenn die Menüseite nicht auf dem Bildschirm angezeigt wird. [Monitor] [Fernbedienung] POWER MUTE POWER MEMU AUTO DOWN PLAY AUTO/EXIT... -
Seite 19: Monitor Anschliessen
Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist. -
Seite 20: Computer-Einstellung
Siehe Seite 34, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows XP/Vista/7/8/8,1/10 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows XP/Vista/7/8/8,1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 21: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 34 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 25. Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten... - Seite 22 SPERRE: * Nur bei Bedienleiste verfügbar. Drücken Sie auf die MENU -Taste und die Ein-/ Ausschaltaste für ungefähr 3 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird. * Das OSD Menü wird nicht dargestellt wenn dieses gesperrt ist. Drücken Sie auf die MENU -Taste und die Ein-/ Ausschaltaste für ungefähr 3 Sekunden sich betätigen und halten, wenn das Menü...
-
Seite 23: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Helligkeit/Kontrast Brightness/Contrast Helligkeit/Kontrast Helligkeit Farbtemp. Kontrast Anzeige Einstellung Andere Einstellung Zeitplan Einstellungen Eingabeauswahl Information Einstellungselement Problem / Option Zu drückende Taste Zu dunkel Helligkeit * Brightness Zu hell Kontrast Zu matt Contrast Zu intensiv * Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist. - Seite 24 Anzeige Einstellung Display Settings Helligkeit/Kontrast Aspect Gamma Ureinwohner Farbtemp. Schärfe Anzeige Einstellung H.Position Andere Einstellung Zeitplan Einstellungen V.Position Eingabeauswahl Takt Information Phase Autom. Abgl. Einstellungselement Problem / Option Zu drückende Taste Aspect ist auf Aus eingestellt. Alle Anzeigen im 16:10 Verhältnis darstellen. 16:10 Aspect Aspect Ratio...
-
Seite 25: Andere Einstellung
Anti Bild-Nachwikteff ekt ist auf Aus eingestellt. iiyama Logo wird beim Einschalten angezeigt. Startlogo Opening Logo iiyama Logo wird beim Einschalten nicht angezeigt. Factory Rücksetzen * Alle Einstellungen im Audiomenü werden zurückgesetzt. Factory Reset Wenn der Bildschirm in einer Tisch/Pult Position verwendet wird, schalten Sie bitte die Lüfterfunktion des Gerätes über das Menu ein. - Seite 26 Zeitplan Einstellungen Schedule Settings 2016 - 03 - 11 15 : 00 Datum und Uhrzeit Helligkeit/Kontrast Täglich Tage einstellen Farbtemp. Signaleingang Anzeige Einstellung Rücksetzen Andere Einstellung Zeitplan Einstellungen Eingabeauswahl Information Einstellungselement Problem / Option Zu drückende Taste Stellt das aktuelle Datum und die Uhrzeit für die interne Uhr ein. Datum und Uhrzeit Date and Time Datum / Uhrzeit...
-
Seite 27: Eingabeauswahl
Eingabeauswahl Input Source Helligkeit/Kontrast Auto Farbtemp. Anzeige Einstellung Andere Einstellung HDMI Zeitplan Einstellungen Eingabeauswahl Information Einstellungselement Problem / Option Zu drückende Taste AUTO Der erste aktive Eingang wird dargestellt. Wählen Sie den analoge Eingang. Eingabeauswahl Input Source Wählen Sie den digitale(DVI) Eingang. HDMI Wählen Sie den digitale(HDMI) Eingang. -
Seite 28: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). ® Dieses Handbuch erklärt Einstellungen unter Windows Stellen Sie die empfohlene Aufl... - Seite 29 Manuelle Bildanpassung. Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. Stellen Sie die V. Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl...
- Seite 30 Stellen Sie mit der “Phase”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. HINWEIS Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die “Takt” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte .
-
Seite 31: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 32: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 33: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 30 INFORMATIONEN ZUM RECYCLING... -
Seite 34: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite TF4637MSC Kapazitiv, geschützt 12pt Touch Touch Technologie Screen Lichtdurchlässigkeit Glas Härtegrad Glas Dicke Schnittstellen USB serielle Übertragung Grösse-Kategorie 46" Panel-technologie LCD- Grösse Fläche Diagonal: 46" (116,8cm) 0,53025mm H ×... -
Seite 35: Technische Daten : Prolite Tf5537Msc
TECHNISCHE DATEN : ProLite TF5537MSC Technologie Kapazitiv, geschützt 12pt Touch Touch Lichtdurchlässigkeit Screen Glas Härtegrad Glas Dicke Schnittstellen USB serielle Übertragung Grösse-Kategorie 55" Panel-technologie LCD- Grösse Fläche Diagonal: 55" (138,8cm) 0,4833mm H × 0,4833mm V Lochabstand Helligkeit 500cd/m (Typisch: Ohne Touch panel), 420cd/m (Typisch: Mit Touchpanel) Kontrastrate... -
Seite 36: Abmessungen : Prolite Tf4637Msc
ABMESSUNGEN : ProLite TF4637MSC 621,5mm/24,5” 1100,0mm/43,3” 4xM6 SCREW HOLE 29,0mm/1,1” 1020,0mm/10,2” (VESA MOUNT) 400,0mm/15,7” 8xM6 SCREW HOLE (Outer) 350,0mm/13,8” 400,0mm/15,7” 350,0mm/13,8” ABMESSUNGEN : ProLite TF5537MSC 841,5mm/33,1” 4xM6 SCREW HOLE 1294,5mm/51,0” 1209,5mm/47,6” (VESA MOUNT) 23,5mm/0,9” 600,0mm/23,6” POWER DOWN AUTO/EXIT SOURCE/OK MENU USB COM IN HDMI DVI IN... -
Seite 37: Konformes Timing
KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 640 × 480 31.469kHz 59.940Hz 25.175MHz 720 × 400 31.467kHz 70.080Hz 28.320MHz SVGA 800 × 600 37.879kHz 60.317Hz 40.000MHz 1024 × 768 48.363kHz 60.004Hz 65.000MHz 1280 × 720 44.720kHz 60.000Hz 74.500MHz VESA 1280 ×...
