BEDIENUNGSANLEITUNG
DEUTSCH

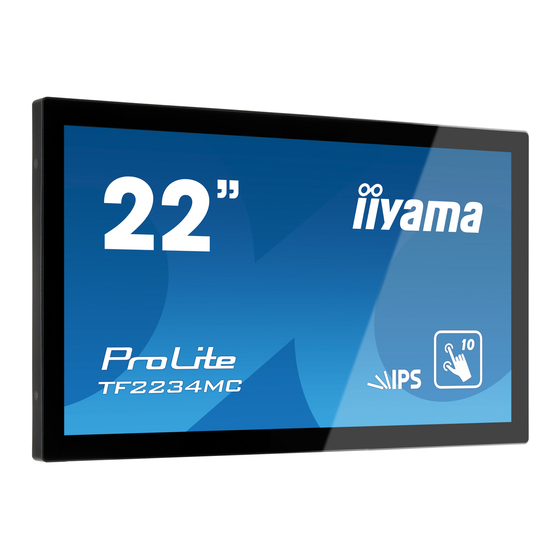

Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite TF2234MSC
Inhaltszusammenfassung für iiyama ProLite TF2234MSC
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PLC2234 Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
TECHNISCHE DATEN : ProLite TF2234MC-B1AGB / ProLite TF2234MC-B3AGB ....26 TECHNISCHE DATEN : ProLite TF2234MSC-B1X / ProLite TF2234MSC-B3X ....27 ABMESSUNGEN : ProLite TF2234MC / ProLite TF2234MSC ..28 ABMESSUNGEN : L-WINKEL ............28 KONFORMES TIMING ..............28 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 5 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
1. Der Nennwert des mitgelieferten Netzkabels beträgt 10A/125V. Wird das Gerät mit Kabel entsprechend dem Nennwert 10A/250V. Bitte beachten Sie, dass jegliche Garantie- und Gewährleistungsansprüche erlöschen, wenn Sie ein nicht Original – iiyama – Netzkabel verwenden. 2. Einsetzbares Netzteil Netzteil Model Name : ADP-50YH B (DELTA ELECTRONICS, INC.) Die CD-Rom enthält die Touchscreen Treiber Software. -
Seite 8: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 8 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Schrauben Befestigungskonsole Chassis EINBAU-GERÄTE / VORRICHTUNGEN... -
Seite 9: Bedienungselemente Und Anschlüsse
24-poliger DVI-D Anschluss Eingang für die portable OSD-Bedienleiste USB Anschluss Anschluss für das Netzteil Ein/Aus-Anzeig HINWEIS Grün: Normale Betrieb Orange: Energieverwaltung Audioanschluss* Lautsprecher* Optional, portable OSD-Bedienleiste. Nur verfügbar für ProLite TF2234MC. Nur verfügbar für ProLite TF2234MSC. 6 VOR DER BEDIENUNG DES MONITORS... -
Seite 10: Hinweis Für Die Halterungen
HINWEIS FÜR DIE HALTERUNGEN L-WINKEL und Schrauben werden benötigt, wenn das Gerät eingebaut werden soll. Die L-Winkel sollen nur nach mitgelieferter Installationsanleitung montiert ACHTUNG werden. Die Verwendung von anderen Montage Halterungen oder Schrauben, als die in der Montageanleitung angegeben, können eine Beschädigung am Monitor auslösen. - Seite 11 Halterung und Schrauben werden verwendet, wenn das Gerät in eine Wand oder Anlage eingebaut wird. Angaben zur Temperatur und Luftfeuchtigkeit bei der Installation eines Open Frame Monitor fi nden Sie im Benutzerhandbuch auf der IIYAMA Webseite. http://www.iiyama.com Einbaulage des Winkelprofi ls kann von 2,9mm bis 44,9mm mit der Position der Schraubenlöcher,...
-
Seite 12: Monitor Anschliessen
Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten. Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist. - Seite 13 [ M o n t a g e u n d d e m o n t a g e d e r kabelabdeckung] Legen Sie ein weiches Tuch auf den Tisch, um Bild1 den Monitor nicht zu verkratzen. Legen Sie den Monitor fl...
-
Seite 14: Computer-Einstellung
Siehe Seite 28, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows XP/Vista/7/8/8,1/10 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows XP/Vista/7/8/8,1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 15: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 28 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 18. Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten... -
Seite 16: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN KONT RAST HELL IGKEIT 1 28 0x 10 24 F H : 63 K H z F V: 5 9.9 H z Einstellungselement Problem / Option Zu drückende Taste Zu matt KONTRAST Direct CONTRAST Zu intensiv Zu dunkel HELLIGKEIT * Direct BRIGHTNESS... - Seite 17 Nur für analogen Eingang. A U TO S T E L LT S I C H EI N H-POSITION V-POSITION H- G R O S E F E I N E I NS T E L L U N G Einstellungselement Problem / Option Zu drückende Taste...
- Seite 18 OS D H - PO SI TI ON O SD V- PO SI TION O SD ZE IT A U S ZU R C K SE TZE N EI N GA B E A U SER L ES E N Einstellungselement Problem / Option Zu drückende Taste...
- Seite 19 ENGLISH ESPAÑOL FRANÇAIS DEUTSCH ITALIANO Einstellungselement Problem / Option Zu drückende Taste ENGLISH Englisch ESPAÑOL Spanisch Japanisch FRANÇAIS Französisch OSD SPRACHE OSD LANGUAGE Traditionelles Chinesisch DEUTSCH Deutsch Vereinfachtes Chinesisch ITALIANO Italienisch 9300 6500 5500 GRUN 7500 BLAU BENUTZER Einstellungselement Problem / Option Zu drückende Taste 9300 Bläuliches Weiß...
- Seite 20 Schaltet den Ton vorübergehend aus. STUMM Direct MUTE Stellt den Ton in der vorherigen Lautstärke wieder her. * Nur verfügbar für ProLite TF2234MSC. Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen. STUMM: Drücken Sie auf die -Taste, wenn das Menü...
-
Seite 21: Bildschirmeinstellungen
Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de). ® Dieses Handbuch erklärt Einstellungen unter Windows Stellen Sie die empfohlene Aufl... - Seite 22 Drücken Sie den SELECT Taste (A U TO S T E L LT S I C H E I N), Oder führen Sie das automatische Set-up durch. Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.
- Seite 23 Stellen Sie mit der “GELDSTRAFE”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. HINWEIS Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die “H-GROSE” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte .
-
Seite 24: Energieverwaltung
ENERGIEVERWALTUNG Das Power Management des Monitors wird aktiviert wenn der Computer nicht im Betrieb ist um unnötigen Stromverbrauch zu vermeiden. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. -
Seite 25: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 26: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. INFORMATIONEN ZUM RECYCLING 23... -
Seite 27: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite TF2234MC-B1X / ProLite TF2234MC-B2X Model Name ProLite TF2234MC-B1X ProLite TF2234MC-B2X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Glas Härtegrad Screen Glas Dicke 2,5mm 1,24mm Schnittstellen Grösse-Kategorie 22"... -
Seite 28: Technische Daten : Prolite Tf2234Mc-B3X
TECHNISCHE DATEN : ProLite TF2234MC-B3X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Glas Härtegrad Screen Glas Dicke 1,5mm Schnittstellen Grösse-Kategorie 22" Panel-technologie Grösse Diagonal: 21.5" (55cm) Lochabstand 0,247mm H × 0,247mm V LCD- Helligkeit 250cd/m (Typisch), 220cd/m (Mit Touchpanel) Fläche Kontrastrate 1000 : 1 (Typisch: Mit Touchpanel) Ansichtbereich... -
Seite 29: Technische Daten
TECHNISCHE DATEN : ProLite TF2234MC-B1AGB / ProLite TF2234MC-B3AGB Model Name ProLite TF2234MC-B1AGB ProLite TF2234MC-B3AGB Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Glas Härtegrad Screen Glas Dicke 2,5mm 1,5mm Schnittstellen Grösse-Kategorie 22" Panel-technologie Grösse Diagonal: 21.5" (55cm) Lochabstand 0,247mm H × 0,247mm V LCD- 350cd/m (Typisch), 300cd/m... -
Seite 30: Technische Daten
TECHNISCHE DATEN : ProLite TF2234MSC-B1X / ProLite TF2234MSC-B3X Model Name ProLite TF2234MSC-B1X ProLite TF2234MSC-B3X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Glas Härtegrad Screen Glas Dicke 2,5mm 1,5mm Schnittstellen Grösse-Kategorie 22" Panel-technologie Grösse Diagonal: 21.5" (55cm) Lochabstand 0,247mm H × 0,247mm V... -
Seite 31: Abmessungen : Prolite Tf2234Mc / Prolite Tf2234Msc
ABMESSUNGEN : ProLite TF2234MC / ProLite TF2234MSC 517,5mm/20,4” 46,0mm/1,8” 476,5mm/18,8” ABMESSUNGEN : L-WINKEL <Winkel A> <Winkel B> 1,0 mm 1,0 mm 142,0 mm Schrauben Löcher zur Befestigung der Halterung 186,0 mm 220,0 mm Schrauben Löcher zur Befestigung 130,0 mm des Monitors Schrauben Löcher zur...
