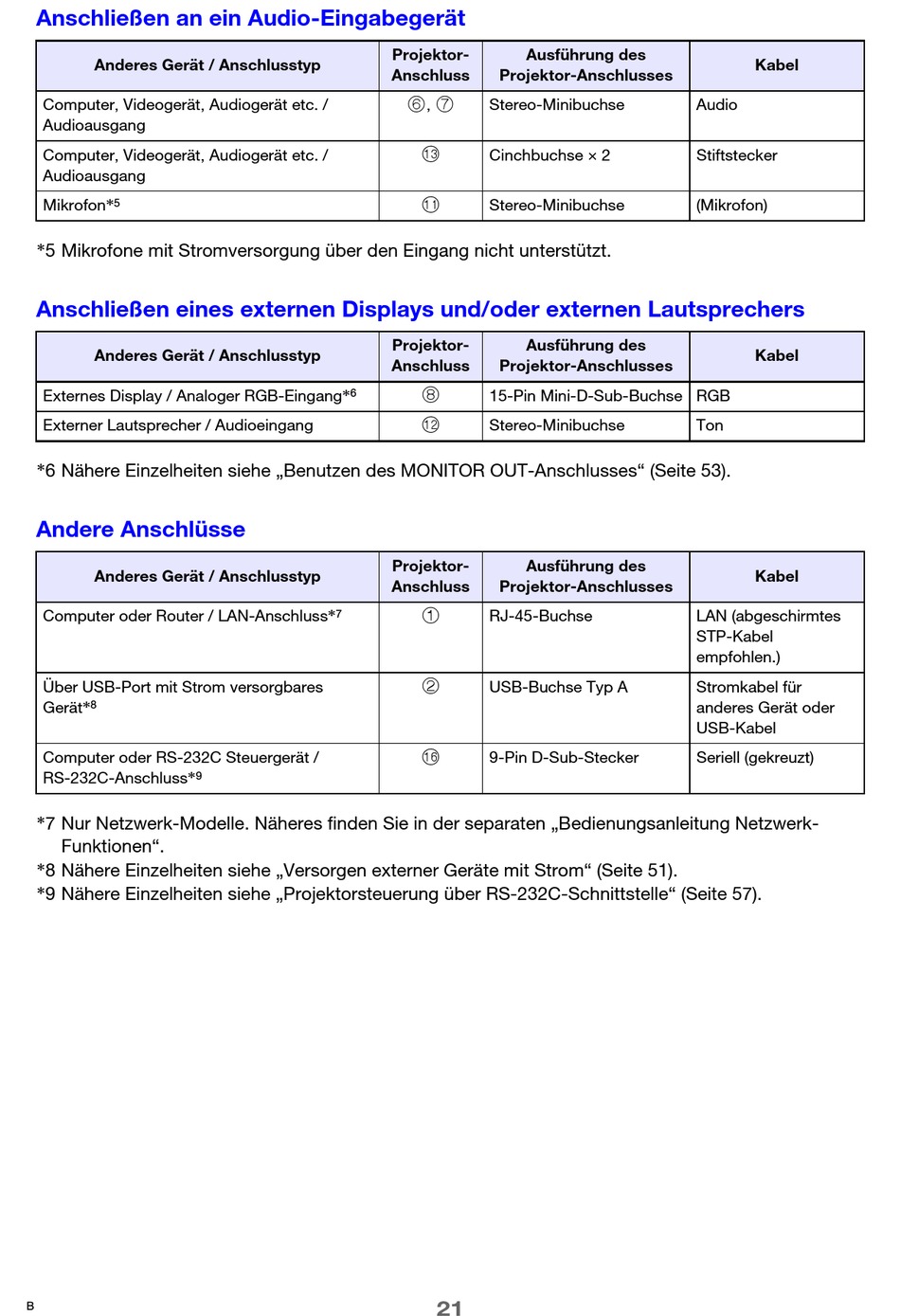

Anschließen an ein Audio-Eingabegerät
Anderes Gerät / Anschlusstyp
Computer, Videogerät, Audiogerät etc. /
Audioausgang
Computer, Videogerät, Audiogerät etc. /
Audioausgang
5
Mikrofon*
*5 Mikrofone mit Stromversorgung über den Eingang nicht unterstützt.
Anschließen eines externen Displays und/oder externen Lautsprechers
Anderes Gerät / Anschlusstyp
Externes Display / Analoger RGB-Eingang*
Externer Lautsprecher / Audioeingang
*6 Nähere Einzelheiten siehe „Benutzen des MONITOR OUT-Anschlusses" (Seite 53).
Andere Anschlüsse
Anderes Gerät / Anschlusstyp
Computer oder Router / LAN-Anschluss*
Über USB-Port mit Strom versorgbares
Gerät* 8
Computer oder RS-232C Steuergerät /
9
RS-232C-Anschluss*
*7 Nur Netzwerk-Modelle. Näheres finden Sie in der separaten „Bedienungsanleitung Netzwerk-
Funktionen".
*8 Nähere Einzelheiten siehe „Versorgen externer Geräte mit Strom" (Seite 51).
*9 Nähere Einzelheiten siehe „Projektorsteuerung über RS-232C-Schnittstelle" (Seite 57).
B
Projektor-
Anschluss Projektor-Anschlusses
 
, Stereo-Minibuchse

Cinchbuchse × 2

Stereo-Minibuchse
Projektor-
Anschluss Projektor-Anschlusses

6
15-Pin Mini-D-Sub-Buchse RGB

Stereo-Minibuchse
Projektor-
Anschluss Projektor-Anschlusses

7
RJ-45-Buchse

USB-Buchse Typ A

9-Pin D-Sub-Stecker
21
Ausführung des
Ausführung des
Ausführung des
Kabel
Audio
Stiftstecker
(Mikrofon)
Kabel
Ton
Kabel
LAN (abgeschirmtes
STP-Kabel
empfohlen.)
Stromkabel für
anderes Gerät oder
USB-Kabel
Seriell (gekreuzt)
