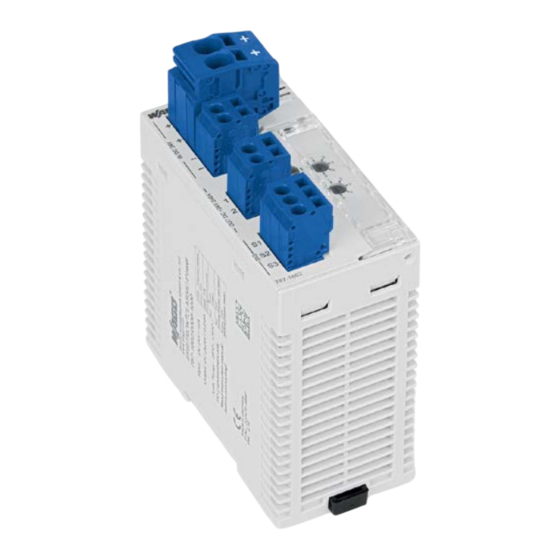

Handbuch
®
EPSITRON
Elektronischer Schutzschalter
787-1662(/xxxx-xxxx)
DC 24 V, 2 × 2 ... 10 A
Version 1.0.0
Pos : 3 /Alle Serien (Allgemeine M odul e)/Hinweise z ur Dokumentation/Impres sum für Standardhandbüc her - allg. Angaben, Ansc hriften, Tel efonnummer n und E-Mail-Adres sen @ 3\mod_1219151118203_6.doc x @ 21058 @ @ 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAGO EPSITRON

Inhaltszusammenfassung für WAGO EPSITRON

  • Seite 1 Pos : 2 /D okumentati on allgemein/Ei nband/Ei nband H andbuch - Dec kbl att ohne Variantenfel d (Standar d) @ 9\mod_1285229289866_0.doc x @ 64939 @ @ 1 Handbuch ® EPSITRON Elektronischer Schutzschalter 787-1662(/xxxx-xxxx) DC 24 V, 2 × 2 … 10 A Version 1.0.0...
  • Seite 2 EPSITRON® 787-1662 Elektronischer Schutzschalter © 2014 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...

  • Seite 3: Inhaltsverzeichnis

    EPSITRON® Inhaltsverzeichnis 787-1662 Elektronischer Schutzschalter Pos : 5 /D okumentati on allgemein/Verzeic hnisse/Inhalts verz eichnis - Ü berschrift oG und Verzei chnis @ 3\mod_1219151230875_6.doc x @ 21061 @ @ 1 Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............5 Gültigkeitsbereich ..................5 Urheberschutz ...................
  • Seite 4 Inhaltsverzeichnis EPSITRON® 787-1662 Elektronischer Schutzschalter 6.2.3.1 Verhalten des elektronischen Schutzschalters mit aktiver Strombegrenzung ................30 6.2.3.1.1 Verhalten 1: Es liegt ein Überstrom vor, der größer ist als Schwellwert 3 ................31 6.2.3.1.2 Verhalten 2: Es liegt ein Überstrom vor, der größer ist als Schwellwert 1, aber kleiner ist als Schwellwert 2 .....

  • Seite 5: Hinweise Zu Dieser Dokumentation

    Gültigkeitsbereich Pos : 10 /Serie 787 (EPSITRON)/Hi nweise zur D okumentati on/Gültig keitsbereic h/Gül tigkeit D okumentati on El ektr onisc her Schutzs chalter 787-16xx @ 13\mod_1342442188427_6.doc x @ 100348 @ @ 1 Die vorliegende Dokumentation gilt für den elektronischen Schutzschalter 787-1662 und die in der nachfolgenden Tabelle aufgelisteten Varianten.

  • Seite 6: Symbole

    Hinweise zu dieser Dokumentation EPSITRON® 787-1662 Elektronischer Schutzschalter Pos : 12.3 /All e Seri en ( Allgemei ne Module)/Ü bers chriften für alle Serien/Hinweis z ur D okumentati on/Symbole - Ü berschrift 2 @ 13\mod_1351068042408_6.doc x @ 105268 @ 2 @ 1 Symbole Pos : 12.4.1 /All e Serien ( Allgemei ne Module)/Wic htige Erläuterungen/Sicherheits- und sons tige Hinweis e/Gefahr/Gefahr: _War nung vor Personenschäden allgemei n_ - Erl äuter ung @ 13\mod_1343309450020_6.doc x @ 101017 @ @ 1...

  • Seite 7: Darstellung Der Zahlensysteme

    EPSITRON® Hinweise zu dieser Dokumentation 787-1662 Elektronischer Schutzschalter Pos : 12.6 /All e Seri en ( Allgemei ne Module)/Hi nweis e zur D okumentati on/Zahlens ysteme @ 3\mod_1221059454015_6.doc x @ 21709 @ 2 @ 1 Darstellung der Zahlensysteme Tabelle 2: Darstellungen der Zahlensysteme...

  • Seite 8: Wichtige Erläuterungen

    KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist daher nicht auszuschließen. Pos : 15.4 /Serie 787 (EPSITRON)/Wic htige Erläuterungen/Pers onalqualifi kati on 787- xxxx @ 11\mod_1317113061338_6.doc x @ 79691 @ 3 @ 1 2.1.2 Personalqualifikation Sämtliche Arbeitsschritte, die an den Geräten der Serie 787 durchgeführt werden,...

  • Seite 9: Technischer Zustand Der Geräte

    Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Software-Konfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos : 15.8 /Dokumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 10: Sicherheitshinweise

    Steuerungen könnten beschädigt werden! Senden Sie das defekte Gerät anschließend direkt an WAGO. Pos : 15.17 /Serie 787 ( EPSITR ON)/Wichtige Erläuterungen/Sic herheits- und sonstige Hinweis e/Achtung/Achtung: F ederleis ten nicht unter Last stec ken oder ziehen! @ 18\mod_1392900217463_6.doc x @ 145939 @ @ 1...
  • Seite 11 EPSITRON® Wichtige Erläuterungen 787-1662 Elektronischer Schutzschalter ACHTUNG Federleisten bis zum Anschlag in die Stiftleisten stecken! Stecken Sie die Federleisten immer bis zum Anschlag in die Stiftleisten! Ein ordnungsgemäßer Kontakt kann sonst nicht sichergestellt werden! Pos : 15.19 /Serie 787 ( EPSITR ON)/Wichtige Erläuterungen/Sic herheits- und sonstige Hinweis e/Achtung/Achtung: Fr eischwi ngende Leiter enden durc h ei ne geeignete Z ugentlas tung abfangen! @ 18\mod_1392904262758_6.doc x @ 146007 @ @ 1...

  • Seite 12: Gerätebeschreibung

    Bei Kurzschluss und Überlast wird der einzelne Ausgangskanal nach einer definierten Auslösezeit stromlos geschaltet. Pos : 18.5 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/Bes chr eibung/Anwendung/Hinweis e/Hinweis: Ther misc he Ents pannung abwarten 787- 16xx @ 12\mod_1342431732847_6.doc x @ 100296 @ @ 1 Hinweis Thermische Entspannung abwarten! Hat ein Ausgangskanal wegen Kurzschluss oder Überlast abgeschaltet, so...

  • Seite 13: Ansicht

    Pos : 20 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Gerätebesc hreibung/Ansic ht - Ü berschrift 2 @ 4\mod_1240984217343_6.doc x @ 31946 @ 2 @ 1 Ansicht Pos : 21 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/Ansicht/Ansic ht 787- 1662 @ 17\mod_1385383035632_6.doc x @ 138261 @ @ 1 Abbildung 1: Ansicht Tabelle 5: Legende zur Abbildung „Ansicht“...

  • Seite 14: Anschlüsse

    Anschlüsse Pos : 24.1 /Serie 787 (EPSITRON)/Wic htige Erläuterungen/Sicher heits- und s ons tige Hi nweis e/Ac htung/Ac htung: F ederl eisten nic ht unter Las t stec ken oder zi ehen! @ 18\mod_1392900217463_6.doc x @ 145939 @ @ 1...

  • Seite 15: Abgesicherte Ausgänge

    Abbildung 4: Abgesicherte Ausgänge Ch1 … Ch2 Pos : 24.8 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/Ans chl üss e/Ans chl üss e 787-166x - Steuer- und Signal kontakte @ 13\mod_1345544033477_6.doc x @ 101786 @ 3 @ 1 3.2.3 Steuer- und Signalkontakte Tabelle 9: Anschlüsse –...

  • Seite 16: Anzeigeelemente

    Pos : 26 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Gerätebesc hreibung/Anz eigeel emente - Übersc hrift 2 @ 4\mod_1240984390875_6.doc x @ 31962 @ 2 @ 1 Anzeigeelemente Pos : 27 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/Anzeigeelemente/Anz eigeelemente 787-1662 @ 17\mod_1385383348729_6.doc x @ 138276 @ @ 1 Jedem Ausgangskanal ist eine mehrfarbige LED zugeordnet, die in einem Taster integriert ist.

  • Seite 17: Bedienelemente

    Pos : 29 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Gerätebesc hreibung/Bedienel emente - Ü berschrift 2 @ 4\mod_1239191655456_6.doc x @ 30427 @ 2 @ 1 Bedienelemente Pos : 30 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/Bedi enelemente/Bedienel emente 787- 1662 @ 17\mod_1386672526458_6.doc x @ 140081 @ 33 @ 1 3.4.1 Taster Jedem Ausgangskanal ist ein Taster zugeordnet.

  • Seite 18: Drehschalter

    Gerätebeschreibung EPSITRON® 787-1662 Elektronischer Schutzschalter 3.4.2 Drehschalter Jedem Ausgangskanal ist ein Drehschalter zugeordnet, mit dem sich der Ausgangsstrom individuell einstellen lässt. Folgende Einstellungen sind möglich: Tabelle 11: Einstellung der Drehschalter Variante Einstellung 787-1662 10 A 787-1662/0106-0000 787-1662/0006-1000 0,5 A Abbildung 8: Drehschalter Hinweis Auslösekennlinie beachten!

  • Seite 19: Technische Daten

    Pos : 32 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Gerätebesc hreibung/Technisc he Daten - Ü berschrift 2 @ 3\mod_1232967587687_6.doc x @ 26923 @ 2 @ 1 Technische Daten Pos : 33 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/T ec hnis che D aten/Technisc he Daten 787-1662 @ 18\mod_1393500298614_6.doc x @ 146667 @ 33333 @ 1 3.5.1 Gerätedaten...

  • Seite 20: Technische Daten „Eingang

    Gerätebeschreibung EPSITRON® 787-1662 Elektronischer Schutzschalter 3.5.2 Technische Daten „Eingang“ Tabelle 13: Technische Daten „Eingang“ Eingangsnennspannung DC 24 V Eingangsspannungsbereich DC 18 … 30 V Maximale Restwelligkeit/Rippel der 3 % bei ohmscher Last speisenden Eingangsspannung Erforderliche Eingangsspannung, bei 20 V der die Ausgangskanäle eingeschaltet...

  • Seite 21: Technische Daten „Ausgang

    EPSITRON® Gerätebeschreibung 787-1662 Elektronischer Schutzschalter 3.5.3 Technische Daten „Ausgang“ Tabelle 14: Technische Daten „Ausgang“ Ausgangsnennspannung 2 x DC 24 V Ausgangsnennstrom (einstellbar) 2 A, 3 A, 4 A, 6 A, 8 A, 10 A 787-1662: 1 A, 2 A, 3 A, 4 A, 5 A, 6 A...

  • Seite 22: Technische Daten „Umgebung

    Strombelastung: 25 mA Signalausgang S3 DC 24 V, aktiv high, kurzschlussfest, maximale Strombelastung: 25 mA Steuer- und Signalklemmen (S1, S2, S3) WAGO-MULTI CONNECTION SYSTEM (MCS), Serie 721 Anschluss: 0,08 mm² … 2,5 mm² (maximal 1,5 mm² mit isolierter Aderendhülse) Pos : 34 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 23: Zulassungen

    Zulassungen Pos : 36.1 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/Z ulassungen/Z ulassungen Elektr. Sc hutzsc halter 787- xxxx Allgemein, Standar dvers. und spezif. Variante - Einl. @ 13\mod_1347451782755_6.doc x @ 102662 @ @ 1 Folgende Zulassungen wurden für die Standardversion des elektronischen Schutzschalters 787-1662 und der Variante 787-1662/0106-0000 erteilt: Pos : 36.2 /All e Seri en ( Allgemei ne Module)/Z ulassungen/Standardz ulassungen/C E (Konformi täts kennz eichnung) @ 3\mod_1224494777421_6.doc x @ 24274 @ @ 1...

  • Seite 24: Normen Und Richtlinien

    Normen und Richtlinien Pos : 39.1 /Serie 787 (EPSITRON)/Ger ätebesc hrei bung/N or men und Ric htli nien/N ormen und Ric htli nien Elektronischer Schutzsc halter 787- xxxx, ohne Variantenangabe - Ei nlei tung @ 13\mod_1347452665951_6.doc x @ 102669 @ @ 1 Der elektronische Schutzschalter 787-1662 erfüllt folgende Normen und...

  • Seite 25: Montieren

    Pos : 41 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Monti eren - D emontieren/M ontier en - Übersc hrift 1 @ 3\mod_1225446744750_6.doc x @ 24898 @ 1 @ 1 Montieren Pos : 42 /Serie 787 (EPSITRON)/M ontier en/Montage 787- 16xx @ 11\mod_1317296048899_6.doc x @ 80169 @ 22 @ 1 Das Gerät ist für die Montage auf einer Tragschiene „TS 35“ vorgesehen.

  • Seite 26: Gerät Von Tragschiene Entfernen

    Montieren EPSITRON® 787-1662 Elektronischer Schutzschalter Gerät von Tragschiene entfernen Abbildung 11: Gerät von Tragschiene entfernen Ziehen Sie die Verriegelungslasche mit einem Schraubendreher nach unten. Abbildung 12: Gerät von Tragschiene entfernen Hängen Sie das Gerät an der Unterkante der Tragschiene aus.

  • Seite 27: Geräte Anschließen

    Pos : 45 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/Ansc hließ en/Ans chl uss beis piel - Übersc hrift 2 @ 4\mod_1242621672468_6.doc x @ 33292 @ 2 @ 1 Anschlussbeispiel Pos : 46 /Serie 787 (EPSITRON)/Ansc hließ en/Ansc hlus sbeispi el 787-1662 @ 18\mod_1393572478275_6.doc x @ 146762 @ @ 1 Abbildung 13: Anschlussbeispiel Pos : 47 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1...

  • Seite 28: Funktionsbeschreibung

    Pos : 48 /All e Seri en (Allgemei ne Module)/Ü berschriften für alle Serien/F unktions bes chr eibung - Ü berschrift 1 @ 4\mod_1239025975389_6.doc x @ 30001 @ 1 @ 1 Funktionsbeschreibung Pos : 49 /Serie 787 (EPSITRON)/F unkti ons besc hrei bung/Unter- und Überspannungser kennung 787-166x @ 13\mod_1343392113095_6.doc x @ 101120 @ 2 @ 1 Unter- und Überspannungserkennung Das Gerät arbeitet nur in einem Spannungsbereich von DC 18 …...

  • Seite 29: Auslösekennlinie Für Den 6A-Schutzschalter 787-1662/0106-0000

    EPSITRON® Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter 6.2.2 Auslösekennlinie für den 6A-Schutzschalter 787-1662/0106-0000 Abbildung 15: Auslösekennlinie für den 6A-Schutzschalter 787-1662/0106-0000 6.2.3 Auslösekennlinie für den 6A-Schutzschalter mit aktiver Strombegrenzung 787-1662/0006-1000 Abbildung 16: Auslösekennlinie für den 6A-Schutzschalter mit aktiver Strombegrenzung 787-1662/0006-1000 Handbuch Version 1.0.0...

  • Seite 30: Verhalten Des Elektronischen Schutzschalters Mit Aktiver Strombegrenzung

    Funktionsbeschreibung EPSITRON® 787-1662 Elektronischer Schutzschalter 6.2.3.1 Verhalten des elektronischen Schutzschalters mit aktiver Strombegrenzung Abschaltung erfolgt innerhalb von nach 5 Sekunden, Nennstrom 50 Millisekunden … 5 Sekunden, bei einem Überstrom größer als bei einem Überstrom zwischen (Schwellwert 1) (Schwellwert 2) (Schwellwert 3)

  • Seite 31: 6.2.3.1.2 Verhalten 2: Es Liegt Ein Überstrom Vor, Der Größer Ist Als

    EPSITRON® Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter 6.2.3.1.1 Verhalten 1: Es liegt ein Überstrom vor, der größer ist als Schwellwert 3 Liegt ein Überstrom vor, der größer ist als Schwellwert 3, wird der Strom auf einen Wert begrenzt, der zwischen Schwellwert 2 und Schwellwert 3 liegt. Diese Begrenzung erfolgt für mindestens 50 ms und arbeitet wie ein veränderlicher...

  • Seite 32: Einschalten Von Kapazitiven Lasten

    EPSITRON® 787-1662 Elektronischer Schutzschalter Pos : 52 /Serie 787 (EPSITRON)/F unkti ons besc hrei bung/Ei nsc hal ten von kapaziti ven Las ten 787- 166x @ 12\mod_1341401971175_6.doc x @ 98841 @ 233 @ 1 Einschalten von kapazitiven Lasten Mit dem elektronischen Schutzschalter können hohe kapazitive Lasten eingeschaltet werden.

  • Seite 33: Betriebszustände, Signalisierung, Reaktionen

    EPSITRON® Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter Betriebszustände, Signalisierung, Reaktionen Tabelle 19: Betriebszustände, Signalisierung, Reaktionen Betriebszustand Aus- Signalausgang S3 Taster wird Steuereingang S1  Übergang stand gangs- (Summensignal) gedrückt  Übergang kanal nach … nach … Initialisierung des Gerätes. Ausgangskanal grün 24 V...
  • Seite 34 Funktionsbeschreibung EPSITRON® 787-1662 Elektronischer Schutzschalter Abbildung 17: Betriebszustände, Signalisierung, Reaktionen Pos : 54 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 35: Zuschaltverzögerung Einzelner Ausgangskanäle

    EPSITRON® Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter Pos : 55 /Serie 787 (EPSITRON)/F unkti ons besc hrei bung/Z usc haltverz ögerung 787-166x @ 12\mod_1341479703716_6.doc x @ 98961 @ 2 @ 1 Zuschaltverzögerung einzelner Ausgangskanäle Sobald eine Mindesteingangsspannung anliegt, werden die Ausgangskanäle zeitversetzt in der Reihenfolge ihrer Kanalnummer zugeschaltet. Alle Ausgangskanäle, die manuell oder über Reset-Signal abgeschaltet sind, werden...

  • Seite 36: Steuereingang S1

    Funktionsbeschreibung EPSITRON® 787-1662 Elektronischer Schutzschalter Pos : 57 /Serie 787 (EPSITRON)/F unkti ons besc hrei bung/Digital eingang S1 787- 1662 @ 18\mod_1393586301480_6.doc x @ 146791 @ 233 @ 1 Steuereingang S1 Ein Signal zwischen S1 und 0 V bewirkt, dass •...

  • Seite 37: Nicht Ausgelöste Ausgangskanäle Gezielt Ein- Und Ausschalten

    EPSITRON® Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter 6.6.2 Nicht ausgelöste Ausgangskanäle gezielt ein- und ausschalten Um gezielt einzelne Ausgangskanäle ein- und auszuschalten, muss ein kodiertes Pulsmuster vorliegen. Das kodierte Pulsmuster besteht wahlweise aus • 17 Bit oder • 89 Bit (ab Firmware 2.0 oder höher), die als „Manchester-Code“...
  • Seite 38 Funktionsbeschreibung EPSITRON® 787-1662 Elektronischer Schutzschalter Tabelle 20: Bitbelegung Steuereingang S1 Ausgangs- Byte Funktion kanal Befehlsbit „1“ = Das erweiterte 89-Bit-Protokoll wird „Protokoll- benutzt, der Schutzschalter überträgt zusätzliche länge“ Nutzdaten.* „0“ = Das kurze 17-Bit-Protokoll wird benutzt. Befehlsbit „1“ = Die aktuelle Eingangsspannung und die „Strom-...
  • Seite 39 EPSITRON® Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter Der Wechsel der Signalspannung von DC 15 V … 30 V auf DC 0 V … 5 V (fallende Taktflanke) entspricht einer logischen Null („0“). Der Wechsel der Signalspannung von DC 0 V … 5 V auf DC 15 V … 30 V (steigende Taktflanke) entspricht einer logischen Eins („1“).

  • Seite 40: Tabelle 21: Legende Zu Den Abbildungen „Standardprotokoll 17 Bit" Und „Erweitertes Protokoll 89 Bit

    Information Funktionsbausteine für SPS Auf Anfrage stellt WAGO eine Bibliothek mit Funktionsbausteinen unter CODESYS für Ihre SPS bereit. Bitte wenden Sie sich an den Support. Pos : 58 /D okumentation allgemei n/Glieder ungs elemente/---Seitenwechs el--- @ 3\mod_1221108045078_0.doc x @ 21808 @ @ 1 Handbuch Version 1.0.0...

  • Seite 41: Signalausgang S2

    Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter Pos : 59 /Serie 787 (EPSITRON)/F unkti ons besc hrei bung/Digital ausg ang S2 787-1662 @ 18\mod_1393589107838_6.doc x @ 146809 @ 2 @ 1 Signalausgang S2 Am Signalausgang S2 kann der Zustand der 2 Ausgangskanäle abgefragt werden.

  • Seite 42: Tabelle 22: Bitbelegung Signalausgang S2

    Funktionsbeschreibung EPSITRON® 787-1662 Elektronischer Schutzschalter Tabelle 22: Bitbelegung Signalausgang S2 Ausgangs- Byte Funktion kanal START-Bit, Wert = „0“ Kanal 8 Schaltzustand „1“ = Der entsprechende Ausgangskanal ist Kanal 7 eingeschaltet. Kanal 6 „0“ = Der entsprechende Ausgangskanal ist Kanal 5 abgeschaltet.

  • Seite 43: Funktionsweise Der Kommunikation Zwischen Dem Steuereingang S1 Und Dem Signalausgang S2

    EPSITRON® Funktionsbeschreibung 787-1662 Elektronischer Schutzschalter Pos : 61 /Serie 787 (EPSITRON)/F unkti ons besc hrei bung/Kommuni kati on S1/S2 787-166x @ 13\mod_1346932353562_6.doc x @ 102428 @ 2 @ 1 Funktionsweise der Kommunikation zwischen dem Steuereingang S1 und dem Signalausgang S2 Der elektronische Schutzschalter 787-1662 kann über den Steuereingang S1...

  • Seite 44: Signalausgang S3

    EPSITRON® 787-1662 Elektronischer Schutzschalter Pos : 63 /Serie 787 (EPSITRON)/F unkti ons besc hrei bung/Digital ausg ang S3 787-1662 @ 18\mod_1393590314913_6.doc x @ 146813 @ 2 @ 1 Signalausgang S3 Am Signalausgang S3 kann eine Sammelmeldung zum Zustand der 2 Ausgangskanäle abgefragt werden.

  • Seite 45: Abbildungsverzeichnis

    EPSITRON® Abbildungsverzeichnis 787-1662 Elektronischer Schutzschalter Pos : 65 /D okumentation allgemei n/Verz eic hniss e/Abbil dungs verz eic hnis - Übersc hrift oG und Verz eichnis @ 3\mod_1219222916765_6.doc x @ 21079 @ @ 1 Abbildungsverzeichnis Abbildung 1: Ansicht .................... 13 Abbildung 2: Eingang 24 V ...................

  • Seite 46: Tabellenverzeichnis

    Tabellenverzeichnis EPSITRON® 787-1662 Elektronischer Schutzschalter Pos : 67 /D okumentation allgemei n/Verz eic hniss e/Tabell enverz eichnis - Übersc hrift oG und Verz eichnis @ 3\mod_1219222958703_6.doc x @ 21083 @ @ 1 Tabellenverzeichnis Tabelle 1: Varianten ....................5 Tabelle 2: Darstellungen der Zahlensysteme ............7 Tabelle 3: Schriftkonventionen ................
  • Seite 47 EPSITRON® 787-1662 Elektronischer Schutzschalter Pos : 69 /D okumentation allgemei n/Einband/Einband H andbuc h - Leers eite für ger ade Seitenz ahl @ 3\mod_1219230851078_0.doc x @ 21121 @ @ 1 Handbuch Version 1.0.0...
  • Seite 48 Pos : 70 /D okumentation allgemei n/Einband/Einband H andbuc h - R üc kseite @ 9\mod_1285229376516_6.doc x @ 64942 @ @ 1 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 –...
