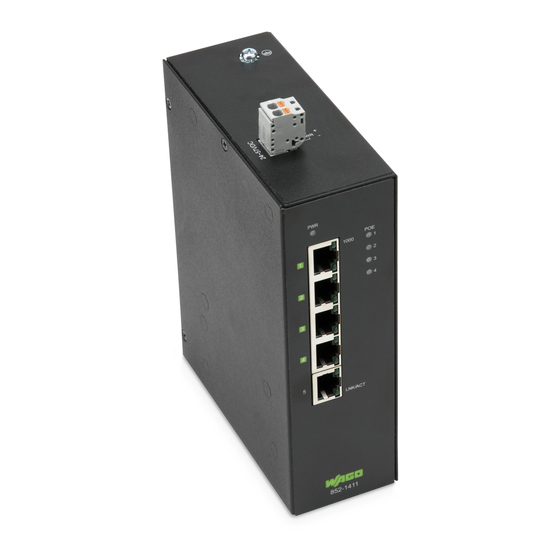

- Seite 1 Handbuch 852-1411 5Port Gb, EXT, 4PoE Industrial-Eco Switch, 5 Ports 1000BASE-T, erweiterter Temperaturbereich, 4 * Power over Ethernet Version 1.0.0FW/HW-Version 01/01...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Handbuch Version 1.0.0FW/HW-Version 01/01...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 852-1411 5Port Gb, EXT, 4PoE Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............5 Gültigkeitsbereich ................... 5 Urheberschutz ..................5 Symbole ....................6 Darstellung der Zahlensysteme .............. 7 Schriftkonventionen ................7 Wichtige Erläuterungen ................8 Rechtliche Grundlagen ................8 2.1.1 Änderungsvorbehalt ................8 2.1.2... - Seite 4 Inhaltsverzeichnis 852-1411 5Port Gb, EXT, 4PoE Zulassungen ..................29 Montieren ....................30 Montageort ................... 30 Montage auf Tragschiene ..............30 Demontage von der Tragschiene ............31 Geräte anschließen ................. 32 Spannungsversorgung ................. 32 Anhang ....................33 RJ-45-Kabel ..................33 Leistungsklassen PoE ................34 Abbildungsverzeichnis ..................
-
Seite 5: Hinweise Zu Dieser Dokumentation
Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Handbuch... -
Seite 6: Symbole
Hinweise zu dieser Dokumentation 852-1411 5Port Gb, EXT, 4PoE Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod... -
Seite 7: Darstellung Der Zahlensysteme
Hinweise zu dieser Dokumentation 852-1411 5Port Gb, EXT, 4PoE Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' In Hochkomma, '0110.0100' Nibble durch Punkt getrennt Schriftkonventionen Tabelle 2: Schriftkonventionen Schriftart Bedeutung kursiv Namen von Pfaden und Dateien werden kursiv dargestellt z. -
Seite 8: Wichtige Erläuterungen
Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist daher nicht auszuschließen. - Seite 9 Wichtige Erläuterungen 852-1411 5Port Gb, EXT, 4PoE Weitere Einzelheiten ergeben sich aus den vertraglichen Vereinbarungen. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Handbuch Version 1.0.0FW/HW-Version 01/01...
-
Seite 10: Richtlinien Und Bestimmungen Für Die Verwendung Der Industrial-Switches
Wichtige Erläuterungen 852-1411 5Port Gb, EXT, 4PoE 2.1.5 Richtlinien und Bestimmungen für die Verwendung der Industrial-Switches Beachten Sie folgende für die Installation relevante Richtlinien und Bestimmungen: • Daten- und Netzleitungen müssen gemäß Richtlinien angeschlossen und installiert werden, damit Installationsfehler vermieden und Gefahren für die Mitarbeiter ausgeschlossen werden. -
Seite 11: Sicherheitshinweise
GEFAHR Nur in Gehäusen, Schränken oder elektrischen Betriebsräumen einbauen! WAGO-ETHERNET-Geräte der Serie 852 sind offene Betriebsmittel. Bauen Sie diese ausschließlich in abschließbaren Gehäusen, Schränken oder in elektrischen Betriebsräumen ein. Ermöglichen Sie nur autorisiertem Fachpersonal den Zugang mittels Schlüssel oder Werkzeug. - Seite 12 Wichtige Erläuterungen 852-1411 5Port Gb, EXT, 4PoE ACHTUNG Nur mit zulässigen Materialien reinigen! Reinigen Sie das Gehäuse und verschmutzte Kontakte mit Propanol. ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann.
-
Seite 13: Spezielle Einsatzbestimmungen Für Ethernet-Geräte
Wichtige Erläuterungen 852-1411 5Port Gb, EXT, 4PoE Spezielle Einsatzbestimmungen für ETHERNET- Geräte Wo nicht speziell beschrieben, sind ETHERNET-Geräte für den Einsatz in lokalen Netzwerken bestimmt. Beachten Sie folgende Hinweise, wenn Sie ETHERNET-Geräte in Ihrer Anlage einsetzen: • Verbinden Sie Steuerungskomponenten und Steuerungsnetzwerke nicht mit einem offenen Netzwerk wie dem Internet oder einem Büronetzwerk. -
Seite 14: Einleitung
Einleitung 852-1411 5Port Gb, EXT, 4PoE Einleitung Lieferumfang • 1 Industrial-ECO-Switch (im Weiteren als Switch bezeichnet) • Halterung der DIN-Schiene • Schutzabdeckungen für nicht verwendete Anschlüsse Industrial-ETHERNET-Technologie Die robusten Switches sind für den Industrieeinsatz ausgelegt und kompatibel zu folgenden Standards: IEEE 802.3,... -
Seite 15: Tabelle 3: Vergleich Poe Und Poe
Einleitung 852-1411 5Port Gb, EXT, 4PoE Wird der Standard IEEE 802.3at unterstützt, kann ein höherer Strom über das ETHERNET-Kabel übertragen werden. Tabelle 3: Vergleich PoE und PoE+ Merkmal PoE+ Standard IEEE 802.3af IEEE 802.3at Leistung PSE 15,4 W 25,4 W Max. -
Seite 16: Autonegotiation
Einleitung 852-1411 5Port Gb, EXT, 4PoE Bei dieser Betriebsart werden die Adernpaare des Netzwerkkabels genutzt, die nicht der Datenübertragung dienen („Spare-Pair-Speisung“). Die Betriebsart B kann bei folgenden Übertragungsstandards eingesetzt werden: • 10BASE-T • 100BASE-TX Bei dieser Betriebsart werden die freien Adernpaare 4 und 5 (+) bzw. 7 und 8 (−) zur Spannungsversorgung genutzt. -
Seite 17: Übertragungsmethoden
Einleitung 852-1411 5Port Gb, EXT, 4PoE Übertragungsmethoden Die Datenübertragung in ETHERNET-Netzwerken kann über 2 Modi realisiert werden: • Halbduplex (Half Duplex) Ein ETHERNET-Gerät kann zu einem Zeitpunkt entweder nur empfangen oder nur senden. Die Erkennung von Kollisionen (CSMA/CD) ist aktiv. -
Seite 18: Gerätebeschreibung
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE Gerätebeschreibung Der 852-1411 ist ein industrieller ETHERNET-Switch mit 5 10/100/1000BASE-T- Ports. Davon unterstützen 4 Ports Power over Ethernet (PoE+) mit 30 W. Diese 4 Ports können zeitgleich zur Energieversorgung eingesetzt werden. Der integrierte Spannungswandler ermöglicht den Betrieb an der im Schaltschrank üblichen 24V-Versorgungsspannung. -
Seite 19: Ansicht
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE Ansicht 4.1.1 Frontansicht Abbildung 1: Frontansicht des Industrial-Eco-Switches Tabelle 5: Legende zur Abbildung „Frontansicht des Industrial-Eco-Switches“ Pos. zeich- Bedeutung Details siehe Kapitel nung „Gerätebeschreibung“ > Status-LED Versorgungsspannung „Anzeigeelemente“ Status-LED Power over Ethernet (4) „Gerätebeschreibung“ >... -
Seite 20: Draufsicht
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE 4.1.2 Draufsicht Abbildung 2: Draufsicht des Industrial-Eco-Switches Tabelle 6: Legende zur Abbildung „Frontansicht des Industrial-Eco-Switches“ Pos. zeich- Bedeutung Details siehe Kapitel nung Erdungsschraube „Gerätebeschreibung“ > Stecker (Stiftleiste) für Leistungsaufnahme PWR „Anschlüsse“ Handbuch Version 1.0.0FW/HW-Version 01/01... -
Seite 21: Anschlüsse
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE Anschlüsse 4.2.1 Spannungsversorgung (PWR/RPS) Die Federleiste (Bestell-Nr. 2231-102/026-000) kann problemlos mit der auf der Oberseite des Industrial-Eco-Switches befindlichen 2-poligen Stiftleiste verbunden werden. Die Stiftleiste hat folgende Belegung: Abbildung 3: Anschluss Spannungsversorgung (PWR) Tabelle 7: Legende zur Abbildung „Anschluss Spannungsversorgung (PWR)“... -
Seite 22: Netzwerkanschlüsse
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE 4.2.2 Netzwerkanschlüsse Der Industrial-Eco-Switch verwendet Anschlüsse mit Kupfersteckern und unterstützt ETHERNET, Fast ETHERNET und Gigabit ETHERNET. Hinweis Verschluss nicht belegter Ports! Verschließen Sie nicht belegte Ports mit den mitgelieferten Schutzabdeckungen! Abbildung 4: Netzwerkanschlüsse Tabelle 8: Legende zur Abbildung „Netzwerkanschlüsse“... -
Seite 23: 10/100/1000Base-T-Anschlüsse
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE 4.2.2.2 10/100/1000BASE-T-Anschlüsse Die 10/100/1000BASE-T-Anschlüsse unterstützen die Netzwerkgeschwindigkeiten 10 Mbit/s, 100 Mbit/s und 1000 Mbit/s und können im Halb- und im Vollduplex-Übertragungsmodus betrieben werden. Außerdem bieten die Anschlüsse eine automatische Crossover-Erkennung (Auto-MDI/MDI- X) und sind damit Plug-and-Play-fähig. Sie brauchen die Netzwerkkabel einfach in die Anschlüsse zu stecken, diese passen sich dann an die Endknotengeräte... -
Seite 24: Anzeigeelemente
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE Anzeigeelemente Der Industrial-Eco-Switch ist mit Geräte-LEDs sowie mit Anschluss-LEDs ausgestattet. Anhand der Geräte-LED können Sie den Status des Switches schnell erkennen, die Anschluss-LEDs geben Auskunft über die Verbindungsaktionen. 4.3.1 Geräte-LED Abbildung 5: Geräte-LED Tabelle 9: Legende zur Abbildung „Geräte-LED“... -
Seite 25: Anschluss-Leds
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE 4.3.2 Anschluss-LEDs Abbildung 6: Anschluss-LEDs Tabelle 10: Legende zur Abbildung „Anschluss-LEDs“ Name Status Beschreibung 1000 10/100/1000BASE- Anschluss ist mit 1000 Mbit/s in Betrieb. Grün T-Ports-LED (1 LED für jeden Anschluss ist mit weniger als Anschluss) 1000 Mbit/s in Betrieb. -
Seite 26: Aufkleber
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE Aufkleber 4.4.1 Hardware- und Softwareversion Auf der Rückseite des Industrial-Switches befindet sich ein Aufkleber mit der Seriennummer „S/N“. Abbildung 7: Aufkleber (Beispiel) Tabelle 11: Legende zur Abbildung „Aufkleber (Beispiel)“ Beschreibung „S/N“ Firmwareversion Hardwareversion Handbuch... -
Seite 27: Technische Daten
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE Technische Daten 4.5.1 Gerätedaten Tabelle 12: Technische Daten – Gerätedaten Breite Tragschienenbefestigung 50 mm Höhe Tragschienenbefestigung 120 mm (ab Oberkante Tragschiene) Tiefe Tragschienenbefestigung 160 mm Gewicht 800 g Schutzart IP30 4.5.2 Systemdaten Tabelle 13: Technische Daten – Systemdaten... -
Seite 28: Umgebungsbedingungen
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE 4.5.5 Umgebungsbedingungen Tabelle 16: Technische Daten – Umgebungsbedingungen Umgebungstemperatur (Betrieb) -40 °C ... +70 °C Umgebungstemperatur (Lager) -40 °C ... +80 °C Relative Feuchte (ohne Betauung) 95 % Vibrationsfestigkeit Gemäß IEC 60068-2-6 Schockfestigkeit Gemäß IEC 60068-2-27 EMV-1-Störfestigkeit... -
Seite 29: Zulassungen
Gerätebeschreibung 852-1411 5Port Gb, EXT, 4PoE Zulassungen Folgende Zulassungen wurden für das WAGO-ETHERNET-Zubehör „5Port Gb, EXT, 4PoE“ (852-1411) erteilt: Konformitätskennzeichnung Folgende Zulassungen sind für das WAGO-ETHERNET-Zubehör „5Port Gb, EXT, 4PoE“ (852-1411) in Vorbereitung: UL61010-2-201 Handbuch Version 1.0.0FW/HW-Version 01/01... -
Seite 30: Montieren
Montieren 852-1411 5Port Gb, EXT, 4PoE Montieren Montageort Die Auswahl des Installationsortes kann die Leistung des Industrial-Eco-Switches sehr beeinflussen. Wir empfehlen, bei der Auswahl eines Standortes Folgendes zu berücksichtigen: • Installieren Sie den Industrial-Eco-Switch an einem geeigneten Standort. Im Kapitel „Gerätebeschreibung“ … > … „Technische Daten“ erhalten Sie Informationen zu akzeptablen Betriebsbereichen bezüglich Temperatur und... -
Seite 31: Demontage Von Der Tragschiene
Montieren 852-1411 5Port Gb, EXT, 4PoE Demontage von der Tragschiene Zum Entfernen von der Tragschiene drücken Sie den Industrial-ECO-Switch nach unten und hängen Sie ihn aus der Tragschiene aus. Abbildung 9: Entfernen von Tagschiene Handbuch Version 1.0.0FW/HW-Version 01/01... -
Seite 32: Geräte Anschließen
Geräte anschließen 852-1411 5Port Gb, EXT, 4PoE Geräte anschließen Spannungsversorgung Der Industrial-ECO-Switch verwendet eine Gleichstromversorgung, die für 24 … 57 V ausgelegt ist. Die primäre Netzverbindung wird über eine 2-polige Steckverbindung hergestellt, die sich an der Oberseite des Industrial-ECO-Switches befindet. -
Seite 33: Anhang
Anhang 852-1411 5Port Gb, EXT, 4PoE Anhang RJ-45-Kabel Verwenden Sie beim Anschließen Ihrer Netzwerkgeräte standardmäßige ETHERNET-Kabel. WAGO empfiehlt die Verwendung von Kabeln der Kategorie 5e oder höher mit folgender Anschlussbelegung: Tabelle 17: RJ-45-Kabel (Kat. 5e) Kontakt Bezeichnung Paar Farbe (gemäß... -
Seite 34: Leistungsklassen Poe
Anhang 852-1411 5Port Gb, EXT, 4PoE Leistungsklassen PoE PoE lässt sich in verschiedene Leistungsklassen einteilen: Tabelle 18: Leistungsklassen für PoE Leistungsklasse Leistung am Ausgang PSE Leistung am Eingang PD 15,4 W 13,0 W 4,0 W 3,84 W 7,0 W 6,49 W... -
Seite 35: Abbildungsverzeichnis
Abbildungsverzeichnis 852-1411 5Port Gb, EXT, 4PoE Abbildungsverzeichnis Abbildung 1: Frontansicht des Industrial-Eco-Switches ........19 Abbildung 2: Draufsicht des Industrial-Eco-Switches ..........20 Abbildung 3: Anschluss Spannungsversorgung (PWR) ........21 Abbildung 4: Netzwerkanschlüsse ..............22 Abbildung 5: Geräte-LED ...................24 Abbildung 6: Anschluss-LEDs ................25 Abbildung 7: Aufkleber (Beispiel) ...............26 Abbildung 8: Aufrasten auf Tragschiene .............30... -
Seite 36: Tabellenverzeichnis
Tabellenverzeichnis 852-1411 5Port Gb, EXT, 4PoE Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme ............7 Tabelle 2: Schriftkonventionen ................7 Tabelle 3: Vergleich PoE und PoE+ ..............15 Tabelle 4: Berechnungsbeispiel für PoE+ ............15 Tabelle 5: Legende zur Abbildung „Frontansicht des Industrial-Eco-Switches“ ...19 Tabelle 6: Legende zur Abbildung „Frontansicht des Industrial-Eco-Switches“... - Seite 37 852-1411 5Port Gb, EXT, 4PoE Handbuch Version 1.0.0FW/HW-Version 01/01...
