Allgemeine Hinweise zur erfolgreichen
Montage
Lesen Sie bitte die Montageanleitung sorgfältig durch
und befolgen Sie die Sicherheitshinweise. Nehmen
Sie sich ausreichend Zeit für den Zusammenbau.
Schaffen Sie zuvor eine ebene Arbeitsfläche von etwa
zwei bis drei Quadratmetern. Entnehmen Sie das
Gerät der Verpackung! Legen Sie sich die Teile und das
benötigte Werkzeug in Griffnähe bereit.
Beachten Sie bitte: Ziehen Sie erst nach Beendigung
der Montage alle Schraubverbindungen fest an.
Ansonsten kann es zu unerwünschten Spannungen
kommen.

Einzelteilliste

1. Handgriff
2. Lüftungsscheibe
3. Haube
4. Haubenhalter
5. Grillrost
6. Kohlerost
7. Feuerschüssel
8. Stativverstärkung
9. Radstativ
10. Ascheauffangblechhalter
11. Rad
12. Drahtablage
13. Stativkappe (vormontiert)
14. Ascheauffangblech
15. Standstativ
16. Kohleteiler
GRILLCHEF
4

Montage vorbereiten

Überprüfen Sie bitte anhand der nachstehenden Liste
und Zeichnung die Vollständigkeit der Einzelteile.
Legen Sie die Teile und das benötigte Werkzeug zum
Zusammenbau bereit.

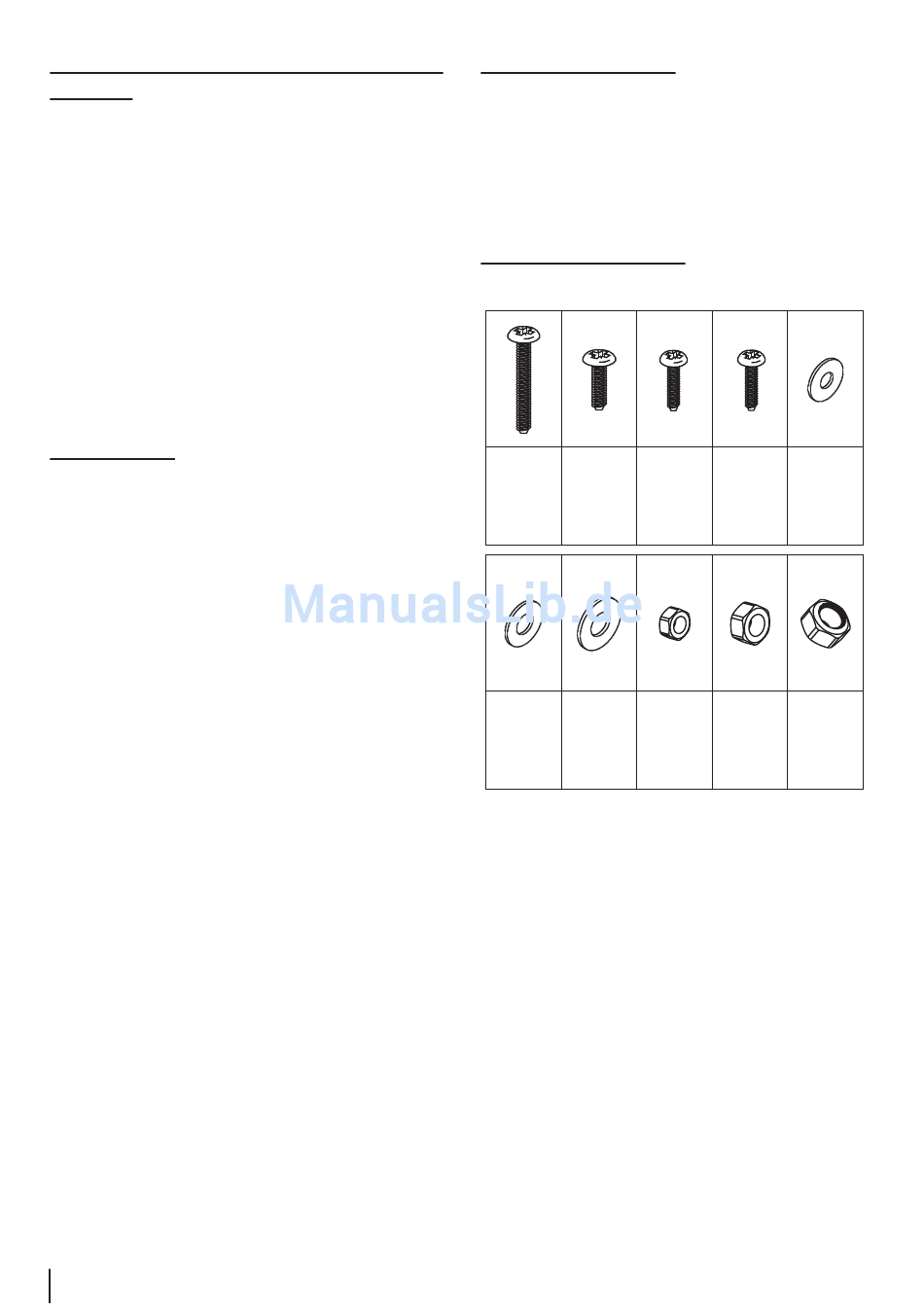

Verbindungselemente
( v
auch vormontierte erbindungselemente sind mit aufgeführt
M6x25 M6x10
3
2
3x 6x
1
1
1
1
1
3
2
3
Ø6xØ10 Ø6xØ20
2
1
6x 3x
1
1
1
2
!)
M4x16 M4x10 Ø4xØ8
3x 2x 2x
M4 M6 M8
2x 6x 2x
