V
:
11064
ersion
de
s
:
#095-2010
tand
a
:
12/09
usgabe
cd
D
Montage- und Betriebsanleitung
Vorwort
Bevor Sie den hochwertigen LANDMANN-Grill
in Betrieb nehmen, lesen Sie bitte diese Montage-
und Betriebsanleitung sorgfältig durch.
Sie werden schnell feststellen:
Aufbau und Handhabung sind leicht und einfach.
Funktionsstörungen sind bei bestimmungsgemäßem
Gebrauch als Holzkohlegrillgerät zur Verwendung im
Freien ausgeschlossen.
Bestimmungsgemäße Verwendung
Der Grill darf ausschließlich nur für die Zubereitung
von grillbaren Speisen eingesetzt werden und
es müssen dabei alle Vorgaben dieser Anleitung
eingehalten werden.
Nur für den privaten Gebrauch!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Landmann geos
Inhaltszusammenfassung für Landmann geos
- Seite 1 12/09 usgabe Montage- und Betriebsanleitung Vorwort Bestimmungsgemäße Verwendung Bevor Sie den hochwertigen LANDMANN-Grill Der Grill darf ausschließlich nur für die Zubereitung in Betrieb nehmen, lesen Sie bitte diese Montage- von grillbaren Speisen eingesetzt werden und und Betriebsanleitung sorgfältig durch. es müssen dabei alle Vorgaben dieser Anleitung Sie werden schnell feststellen: eingehalten werden.
-
Seite 2: Allgemeine Hinweise Zur Erfolgreichen Montage
Ansonsten kann es zu unerwünschten Spannungen kommen. Montage vorbereiten Überprüfen Sie bitte anhand der nachstehenden Liste und Zeichnung die Vollständigkeit der Einzelteile. Legen Sie die Teile und das benötigte Werkzeug zum Zusammenbau bereit. Einzelteilliste Rohrbogen Zugkette Griff für Zugkette Stativ-Oberteil 2 LANDMANN... - Seite 3 LANDMANN...
-
Seite 4: Verbindungselemente
M8x20 Schrauben. Achten Sie darauf das Sie den Standfuß ohne Endabdeckung nehmen. Montageschritt 2 Schrauben Sie die Feuerschüssel-Stative (9) mit dem Rundrahmen (10) mittels drei M6 Flügelschrauben zusammen. Befestigen Sie das Stativ-Unterteil (6) mit einer M6 Flügelschraube an der Halterung für die Feuerschüssel (10). 4 LANDMANN... - Seite 5 Feuerschüssel (10) mittels drei M6 Schrauben und Ø6 Unterlegscheiben. Montageschritt 5 Stecken Sie das Stativ-Oberteil (4) in den Ausleger der Halterung für die Feuerschüssel (10) und schrauben diesen mit einer M6 Flügelschraube und Ø 6 Unterlegscheibe fest. LANDMANN...
- Seite 6 Stecken Sie den Rohrbogen (1) mit Zugkette (2) in die obere Aussparung (Halterung) des oberen Statives (4). Montageschritt 8 Befestigen Sie den Griff (3) an der Zugkette (2). Hängen Sie die Zugkette (2) am Haken des oberen Statives (4) ein. 6 LANDMANN...

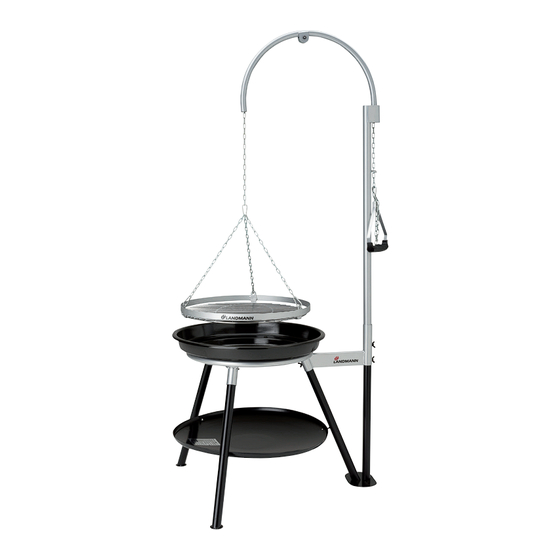

- Seite 7 Montageschritt 9 Befestigen Sie die Grillrosthalterung (12) mit den mitgelieferten Karabinerhaken, an den drei Enden der Zugkette (2). Montageschritt 10 Legen Sie den Grillrost (13) in die Grillrosthalterung (12). Der Schwenkgrill ist jetzt zusammengesetzt. LANDMANN...
- Seite 8 Spieß Sie können den geos auch mit einem Erdspieß als Grill, über einem Lagerfeuer verwenden. Hierfür stecken Sie den mitgelieferten Erdspieß (5) in den Boden und schieben das Stativ-Unterteil (6) in den Erdspieß (5). Anschließend montieren Sie den geos von Montageschritt 6 bis Montageschritt 10 weiter.
- Seite 9 Legen Sie hierzu, • Rohrbogen (1) • Zugkette (2) • Griff für Zugkette (3) • Grillrost (13) einfach in die Feuerschüssel (11). Anschließend können Sie die Bodenplatte als Deckel (7) nutzen, um den geos gegen diverse Witterungseinflüsse zu schützen. LANDMANN...
- Seite 10 2,5 - 3 kg. Nicht in geschlossenen Räumen benutzen, Vor Erstgebrauch sollte der Grill ca. 30 Minuten mit oder auf überdachten Flächen. Brennstoff (Holzkohle bzw. Briketts) aufgeheizt Verwenden Sie nur ungefährliche Anzündmittel (wie werden. z.B. LANDMANN-Feststoffanzünder). 10 LANDMANN...
-
Seite 11: Gewährleistung
Reinigung erforderlich. Verwenden Sie kein Scheuermittel. Benutzen Sie niemals Wasser Verwenden Sie Qualitätserzeugnisse von um den heißen Grill abzuschrecken. LANDMANN, wie LANDMANN- Für die normale Reinigung reicht ein Spültuch Holzkohle, LANDMANN-Briketts und und Wasser mit einem handelsüblichen LANDMANN-Feststoffanzünder. - Seite 12 LANDMANN GmbH & Co. Handels-KG Am Binnenfeld 3 - 5 D - 27711 Osterholz – Scharmbeck e-mail: ohz@landmann.de Internet: www.landmann.com Hotline Mo - Do 8:00 bis 16:45Uhr Fr 8:00 bis 15:30Uhr Tel.: +49 (0) 4791 – 308 - 59 oder 78...
