dIXEL
W
THEKENSTEUERUNG – "SPLIT-GEHÄUSE"
XW220K
ANSCHLUSS- UND SICHERHEITSHINWEISE
BITTE VOR DEM ANSCHLUSS LESEN
•
Das Handbuch wurde so gestaltet, daß eine einfache und schnelle Hilfe gewährleistet ist.
•
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen eingesetzt
werden.
•
Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.
SICHERHEITSHINWEISE
•
Vor dem Anschluß des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.
•
Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und Temperatur-
Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht auszuschliessen.
•
Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korekten Anschluß überprüfen.
•
Nie das Gerät ohne Gehäuse betreiben.
•
Den Fühler an einer Stelle montieren, welche der Endkunde nicht erreichen kann.
•
Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.
•
Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
• Bitte beachten Sie, daß alle Fühler mit genügend großem Abstand zu spannungsführenden Leitungen
installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das Gerät vor
Spannungseinstreuungen über die Fühler-Eingänge geschützt.
•
Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-Schaltung
von RC-Gliedern (FT1).
ALLGEMEINE BESCHREIBUNG

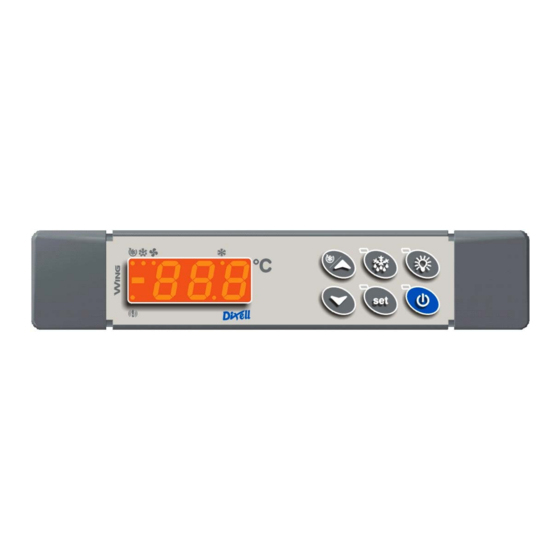

Der XW220K ist eine Leistungsplatine für Wandmontage, untergebracht in einer Plastikbox, welche für den
Betrieb mit der Tastatur T620 für Frontafeleinbau 185x38 mm über ein 2-Leiterkabel verbunden wird. . Die
Modelle sind mit zwei Relais versehen: Verdichter-Regelung, Licht. Zwei NTC-Eingänge für Raumtemperatur
und einen konfigurierbaren Eingang z.B. für eine entfernte Temperaturaneige. Zwei digitale Eingänge:
Türkontakt und ein konfigurierbarer Eingang. Ein TTL-Ausgang für das XJ500-System. Das ModBUS-fähig
auch in "fremde", bestehende Systeme einbindbar. Die Programmierung kann auch mittels dem Handgerät Hot
Key vorgenommen werden. Der Parametersatz kann im Hot Key gespeichert werden.
REGELUNG
VERDICHTER
Bei Fühlerfehler wird automatisch ein Verdichter-Zyklierbetrieb gestartet. Parameter "COn" (Einschaltdauer) und
"COF"(Ausschaltdauer).
SCHNELLGEFRIERUNG
Voraussgesetzt es findet momentan keine Abtauung statt die HOCH-Taste 3 Sekunden gedrückt halten.
Danach läuft der Verdichter für die Zeit "CCt" (Parameter) durch. Nochmals die HOCH-Taste für 3 Sekunden
drücken und die Schnellgefrierung wird unterbrochen.
ABTAUUNG
Die Abtauart geschieht durch zyklischen Verdichterstop. Die Abtauart SMARTFROST: Die Abtauung beginnt
erst, wenn der Verichter eine vorzugebende Zeitdauer in Betrieb war. Weitere Parameter für Abtauintervalle,
max. Abtaudauer usw. Das Abtauende wird durch die Vorgabe einer Abtauzeit bestimmt..
1595009500 XW220K TD r1.1 27.11.2000.doc
Handbuch
ING
FRONTBEDIENUNG
Sollwert ändern
für 5 sec. gedrückt halten
(a) SET
(b) mit
oder
(c) Bestätigung des neuen Sollwerts
SET
Programmierung
(a) danach SET
halten (solange bis „Pr1" in Anzeige)
(b) Mit
(c) Paßwort 321 vorgeben Jede Ziffer, danach SET
Sie befinden sich in der Parameterliste („HY"=1. Param. in der Anzeige)
Vorgabe-Werte ändern
(a) 1x SET-Taste und mit
nochmals SET,
es wird automatisch die nächste Parameter-Kurzbezeichnung angezeigt.
oder
(b) Mit
anwählen.
Mit a) fortfahren usw.
TASTEN
Anzeige des Sollwerts: 1x SET-Taste: Sollwertanzeige für 5s .
Verändern des Sollwerts: siehe oben
Während der Programmierung Werte erhöhen.
Schnellgefrierung mind. 3 sec. gedrückt halten.
Während der Programmierung Werte verringern.
Handabtauung: Gedrückhalten für mind. 3 sec.
Licht: Ein- und Ausschalten von Licht
EIN / AUS: Gerät ein- und ausschalten
TASTENKOMBINATIONEN
+
Tastatur verriegeln / entriegeln: 3 sec. gemeinsam
+
Programmierebene betreten
+
Programmierebene verlassen
LED MODALITÄT
LEUCHTET Verdichter aktiv
BLINKT
Programmierphase (gemeinsam mit LED
- Mindestausschaltdauer Verdichter aktiv (Pendelschutz)
BLINKT
Programmierphase (gemeinsam mit LED
LEUCHTET Abtauung aktiv
BLINKT Abtropfzeit
LEUCHTET Schnellgefrierung aktiv
XW220K
rel.1.0 –25/10/2000 - cod. 1595009500
gewünschten Wert vorgeben
Tasten für 3s gemeinsam gedrückt
Pr2 anwählen, danach SET-Taste
die „3" vorgeben, danach 1x SET- Taste
die „2" vorgeben, danach 1x SET-Taste
die „1" vorgeben, danach 1x SET-Taste
oder
gewünschten Wert vorgeben,
gewünschten Parameter-Kurzbezeichnung
BEDEUTUNG
)
)
