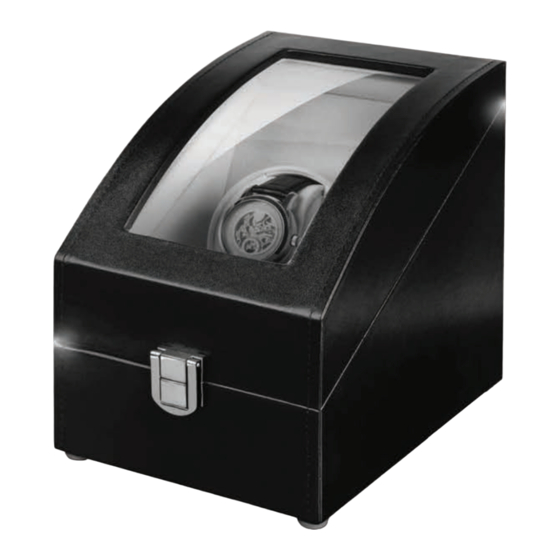

Uhrenbeweger AUB 2 A1 Einleitung Vielen Dank für den Kauf des Auriol Uhrenbewegers AUB 2 A1, nachfolgend als Uhrenbeweger bezeichnet. Eine Automatik-Uhr sollte im Normalfall mindestens einmal am Tag aufgezogen werden, sofern sie nicht getragen wird. Es kann ein erheblicher Aufwand entstehen, wenn eine Automatik-Uhr stehen bleibt.
Uhrenbeweger AUB 2 A1 Technische Daten Uhrenbeweger Bezeichnung: Auriol AUB 2 A1 Spannungsversorgung Netzteil: 3V , 1,2A Batterieversorgung* 2 x 1,5V TYP AA / LR6 Batterien Abmessungen (B x H x T) ca. 14 x 19,5 x 20cm Gewicht inkl. Netzteil ca.
Uhrenbeweger AUB 2 A1 Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema. Kinder und Personen mit Einschränkungen Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden durch eine für Ihre Sicherheit zuständige Person...
Uhrenbeweger AUB 2 A1 Auch im Standby verbraucht das Netzteil (G) Strom, zur vollständigen Netztrennung muss das Netzteil (G) aus der Netzsteckdose gezogen werden. Beachten Sie diese Hinweise, um Lebensgefahr und Brandgefahr zu vermeiden! Weiterhin darf das Netzteil (G) niemals abgedeckt werden, es besteht Brandgefahr. Versuchen Sie niemals, das Gehäuse des Netzteils (G) zu öffnen.
Stand bei Drucklegung. Änderungen vorbehalten. Beschreibung der Bedienelemente Diese Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der Auriol Uhrenbeweger AUB 2 A1 mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung: Verschluss...
Uhrenbeweger AUB 2 A1 Vor der Inbetriebnahme Entnehmen Sie den Uhrenbeweger und alle Zubehörteile der Verpackung und überprüfen Sie die Vollständigkeit der Lieferung. Entfernen Sie auch die Schutzfolie vom Sichtfenster des Uhrenbewegers. Verbinden Sie den kleinen Anschlusstecker des Netzteils (G) mit dem Netzteilanschluss (10) an der Rückseite des Uhrenbewegers.
Uhrenbeweger AUB 2 A1 Inbetriebnahme Einsetzen einer Automatik-Uhr Öffnen Sie den Uhrenbeweger, indem Sie den Verschluss (1) entriegeln und den Deckel (2) bis zum Anschlag nach oben ziehen. Der Deckel (2) bleibt jetzt in dieser geöffneten Position stehen. Nehmen Sie das Uhrenkissen (5) mit der Manschette (6) aus dem Drehteller (4). Sie haben die Möglichkeit, das Uhrenkissen (5) mit oder ohne Manschette (6) zu verwenden.
Uhrenbeweger AUB 2 A1 Umdrehungsanzahl wählen Mit dem Umdrehungsanzahlwahlschalter (3) können Sie einstellen, wie oft sich der Drehteller (4) bei eingeschaltetem Uhrenbeweger pro Tag drehen soll. Folgende Voreinstellungen sind möglich: Klappen Sie den Deckel (2) zu und verschließen Sie den Uhrenbeweger mit dem Verschluss (1).
Uhrenbeweger AUB 2 A1 Uhrenbeweger Ein- / Ausschalten Mit dem Ein-/Aus-Schalter (11) auf der Rückseite des Uhrenbewegers schalten Sie nun den Uhrenbeweger ein. Einige Automatik-Uhren verfügen nicht über eine sogenannte Rutschkupplung zum Schutz gegen Überdrehen. Falls Sie sich nicht sicher sind, ob Ihre Uhr in dem Uhrenbeweger verwendet werden darf, erkundigen Sie sich vor der Benutzung bei einem Uhrmacher oder in dem Geschäft, in dem Sie die Uhr...
Uhrenbeweger AUB 2 A1 Drehrichtungswahlschalter (12) steht in Stellung Umdrehungsanzahl- Umdrehungen Pause wahlschalter (3) Keine Drehung Keine Drehung 13-16 Umdrehungen gegen den Uhrzeigersinn, Ca. 1 Stunde anschließend Pause. 34-40 Umdrehungen gegen den Uhrzeigersinn, Ca. 1 Stunde anschließend Pause. 43-51 Umdrehungen gegen den Uhrzeigersinn, Ca.
Seite 16
Uhrenbeweger AUB 2 A1 Aufbewahrungskissen schließen Armband. Setzen Aufbewahrungskissen (9) mit der Uhr in das Uhrenfach (8) ein, wie in der folgenden Abbildung gezeigt. Bitte beachten Sie, dass das Aufbewahrungskissen (9) keine Manschette beinhaltet und aufgrund seiner Abmessungen nicht in den Drehteller (4) eingesetzt werden kann.
Uhrenbeweger AUB 2 A1 Umwelthinweise und Entsorgungsangaben Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2002/96/EC. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung Ihrer persönlichen Gesundheit.
Uhrenbeweger AUB 2 A1 Problemlösung Keine Funktion / Der Drehteller (4) dreht nicht Ein-/Aus-Schalter (11) in der Stellung „0“ steht. Schalten Überprüfen Sie, ob der Sie den Uhrenbeweger ein, indem Sie den Ein-/Aus-Schalter (11) in die Stellung „1“ schalten.
Uhrenbeweger AUB 2 A1 Hinweise zu Garantie und Serviceabwicklung Garantie der TARGA GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Seite 20
Uhrenbeweger AUB 2 A1 Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte lesen Sie vor Inbetriebnahme Ihres Produktes sorgfältig die beigefügte Dokumentation bzw. Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline.
Seite 21
Watch winder AUB 2 A1 Contents Introduction ......................20 Intended use .....................20 Supplied items ....................21 Technical data ....................22 Watch winder ............................. 22 Power supply adapter ........................22 Safety instructions .....................22 Children and persons with disabilities ....................23 ...
Watch winder AUB 2 A1 Introduction Thank you for purchasing the Auriol watch winder AUB 2 A1, referred to below as watch winder. An automatic watch should normally be wound at least once per day if it is not worn. Significant work may be involved if an automatic watch stops.
Watch winder AUB 2 A1 Technical data Watch winder Name: Auriol AUB 2 A1 Power supply Power supply adapter: 3V , 1.2A Battery power supply* 2 x 1.5V type AA / LR6 batteries Dimensions (W x H x D) approx. 14 x 19.5 x 20cm Weight incl.
Watch winder AUB 2 A1 This symbol indicates other important information on the topic. Children and persons with disabilities Electrical devices do not belong in the hands of children. Persons with disabilities should also only use electrical devices appropriately. Never allow children or persons with disabilities to use electrical devices unsupervised unless they have been instructed accordingly or are supervised by a person responsible for their safety.
Watch winder AUB 2 A1 The power supply adapter (G) consumes power even in standby mode, thus it must be removed from the mains socket to be completely disconnected from the mains. Pay attention to these instructions to avoid a risk of fatal injury or fire! The power supply adapter (G) also may never be blocked because there is a risk of fire.
Subject to change without notice. Description of the controls These operating instructions have a fold-out cover. The Auriol watch winder AUB 2 A1 is illustrated with numbers on the inside cover. The numbers indicate the following: Lock mechanism...
Watch winder AUB 2 A1 Before Getting Started Remove the watch winder and all accessories from the packaging and check that all items have been included. Remove the protective foil from the viewing window of the watch winder. Connect the small plug of the power supply adapter (G) to the power supply jack (10) at the rear of the watch winder.
Watch winder AUB 2 A1 Getting Started Inserting an automatic watch Open the watch winder by releasing the lock mechanism (1) and pulling the cover (2) upwards as far as possible. The cover (2) now remains in this open position.
Watch winder AUB 2 A1 Selecting rotation speed You can use the rotation speed selector (3) to set how often the rotary table (4) rotates per day when the watch winder is turned on. The following default settings are possible: Close the cover (2) and close the watch winder with the lock mechanism (1).
Watch winder AUB 2 A1 Turning on/off the watch winder You then turn on the watch winder using the on/off switch (11) at the rear of the watch winder. Some automatic watches do not have a so-called slipping clutch to protect against overwinding.
Watch winder AUB 2 A1 Rotation direction selector (12) is in position Rotation speed Rotations Pause selector (3) No rotation No rotation 13-16 rotations in an anti-clockwise direction, Approx. 1 hour then pause. 34-40 rotations in an anti-clockwise direction, Approx. 1 hour then pause.
Seite 33
Watch winder AUB 2 A1 (9) and close the strap. Insert the storage cushion (9) with the watch into the watch compartment (8) as shown in the following illustration. Please note that the storage cushion (9) does not have a cuff and cannot be inserted into the rotary table (4) due to its dimensions.
Watch winder AUB 2 A1 Environmental Considerations and Recycling When this symbol appears on a product, this indicates that the product is subject to the European Directive 2002/96/EC. All electrical and electronic devices must be disposed of separately from household waste at designated disposal points.
Watch winder AUB 2 A1 Troubleshooting The watch winder is not working / the rotary table (4) does not rotate Check whether the on/off switch (11) is in position "0". Turn on the watch winder by switching the on/off switch (11) to the position "1".
Watch winder AUB 2 A1 Warranty and service information Warranty of TARGA GmbH Dear Customer, This device is sold with three years warranty from the date of purchase. In the event of product defects, you have legal rights towards the seller. These statutory rights are not restricted by our warranty as described below.
Seite 37
Watch winder AUB 2 A1 Submitting warranty claims To ensure speedy handling of your complaint, please note the following: Before using your product for the first time, please read the enclosed documentation or online help carefully. Should any problems arise which cannot be solved in this way, please call our hotline.
