Grunbeck GENO-mat F 500 AK WS/DS Betriebsanleitung Seite 30

Filteranlage
GENO-mat
F 500/600 AK; DS/WS
Fü r Vernetzung:
J umper gesteckt, wenn BW-tronic ein E ndgerät ist
75 76 77
Fü r Vernetzung:
J umper offen, wenn BW-tronic kein E ndgerät ist
A B GND J 1 J 2

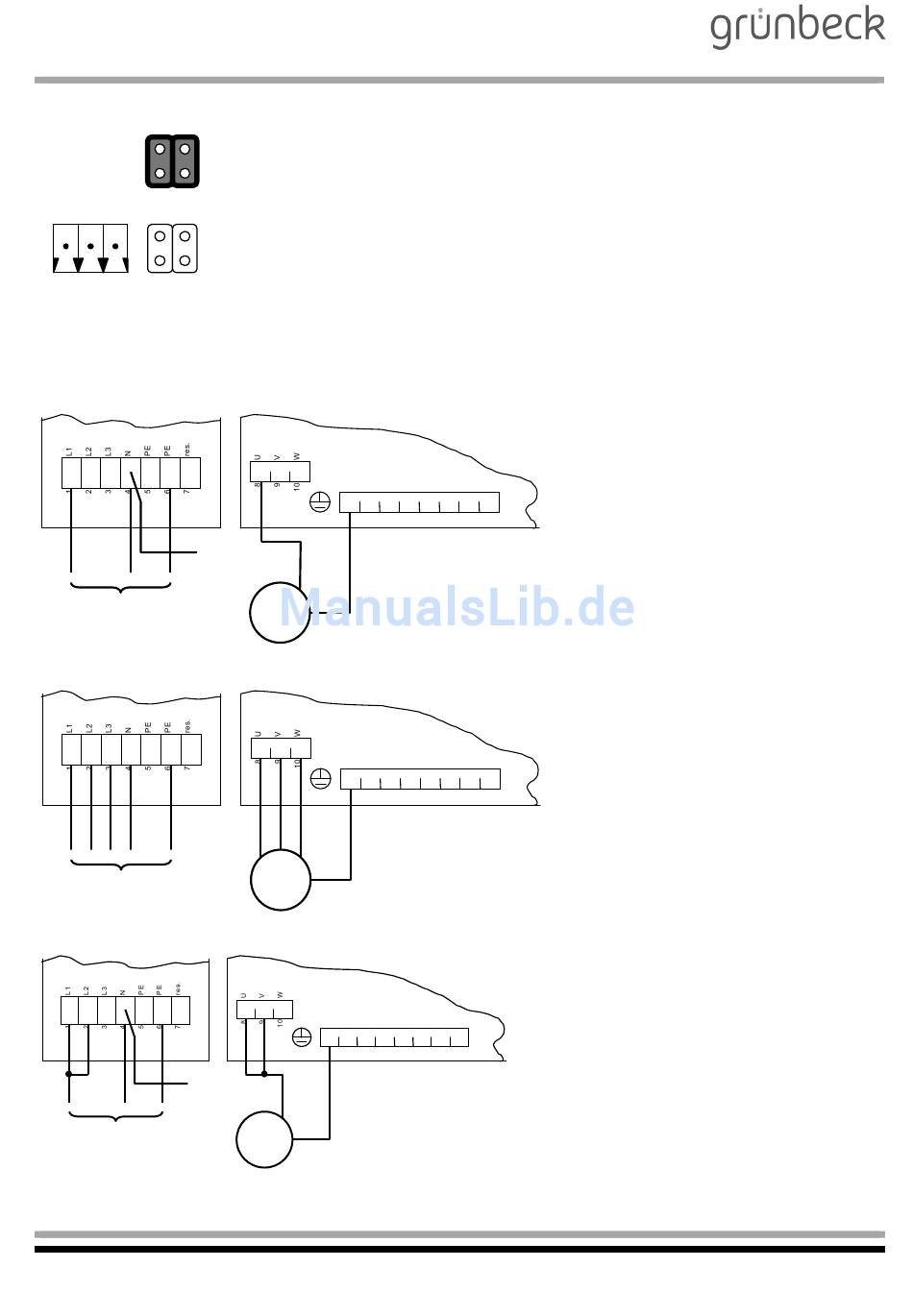

Abb. D-3: Anschlussschaltbild der seriellen Schnittstelle an der Displayplatine
Wechselstrompumpe 230 V
Einspeisung 230 V / 50 Hz
Drehstrompumpe 400 V
Einspeisung 400 V / 50 Hz
Wechselstrompumpe 230 V mit Nennstrom > 7 A (z. B. BADU TOP 20 WS)
Einspeisung 230 V / 50 Hz
Abb. D-4: Anschlussbeispiele der Umwälzpumpe
30
®
8x PE
M
1~
8x PE
M
3~
8x PE
M
1~
Bestell-Nr. 055 240 963 Erstellt: fsei/mrie G:\BA-240963_F 500-600-AK.DOC
