DF-models 9310 Bedienungsanleitung

KOSTENLOSE APP FÜR
FPV LIVEÜBERTAGUNG
Die kostenlose App künnen Sie per Scan des unteren
www.df-models.com QR-Codes oder manuell downloaden.
Für die manuelle Suche geben Sie bitte WOWITOYS
SkyWatcher
in Ihrem App Store oder Google play ein.

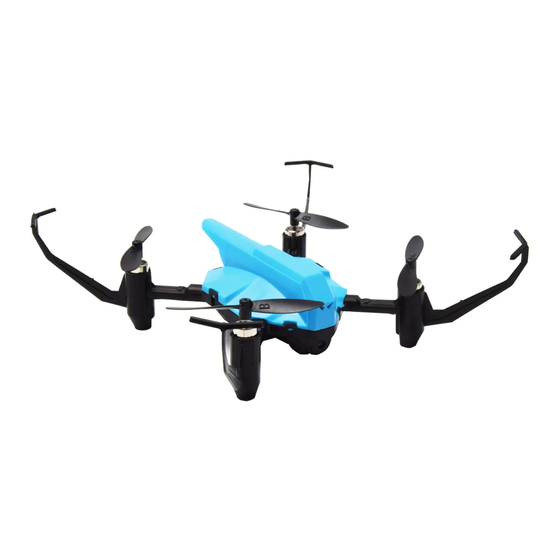

Race Mini
N°9310
Einsetzen der Senderbatterien
Lösen Sie die Schraube der Abdeckung und öffnen diese.
Setzen Sie die Batterien (1,5V. AAA) in die Halterung und
Impressum
verschliessen den Deckel wieder.
Diese Bedienungsanleitung
ist eine Publikation von
DF-Models
Drahthammerstrasse 22
D-92224 Amberg
Drücken des linken Hebels nach rechts oder links
bewirkt einen Drehbewegung des
Modells um die eigene Achse
nach rechts oder links.
Bewegt sich das Modell nach rechts trimmen Sie das Modell
mit den rechten 2. Button von unten nach links.
Drücken des rechten Hebels nach rechts lässt das Modell
nach rechts fliegen, durch drücken nach links fliegt das modell nach links.
TRIMMUNG
Sollte sich das Modell im Schwebeflug nicht ruhig an einem Punkt Bewegt sich das Modell nach hinten trimmen Sie das Modell
halten und immer in eine Richtung abdriften können Sie das mit den rechten oberen Button nach vorne.
Modell austrimmen um einen ruhigen Schwebeflug zu bekommen.
Bewegt sich das Modell nach links trimmen Sie das Modell
Bewegt sich das Modell nach vorne trimmen Sie das Modell
mit den rechten unteren Trimm-Button nach rechts.
mit den rechten 2. Button von oben nach hinten.
CONTROLLER FLUGVORBEREITUNGEN
Laden des Flugakkus
1. Entnehmen Sie den Akku aus dem Modell
2. Verbinden Sie den USB-Adapter mit einer geeigneten
Quelle (USB-Port oder Netzteil mit USB-Ausgang)
3. Stecken Sie den Akku in den USB-Adapter
4. so lange dieser rot leuchtet wird der Akku geladen
5. erlischt das rote Licht ist der Akku fertig geladen
6. trennen Sie den Akku und den USB Adapter
Not-Aus:
Durch gleichzeitiges drücken der beiden Tasten auf der Stirnseite
schalten sich alle Motoren aus.
Flip:
Nach dem Drücken der Flip-Taste piept der Controller. Sie können
Nach Ende des Ladevorganges Akku abstecken!
nun mit dem rechten Steuerhebel die Richtung wählen in welche das
Modell sich überschlagen soll (Auf ausreichend Abstand zum Boden
achten!)
Speed:
Nach dem Aktivieren des Modells befindet sich die Drohne bei 30 % Leistung.
Durch drücken der Speed Taste können Sie die Einstellung ändern. 30 %, 60 % oder
100 % Agilität können gewählt werden. Fliegen Sie im Freien immer mit 60 % besser
Einsetzen des Flugakkus
100 %, damit bei Wind das Modell noch ausreichend Leistung hat.
1. stecken Sie den Akku in den Schacht auf der Rückseite
des Modells
STOP:
2. verbinden Sie den Akkuanschluss (weisser Stecker) mit
Nach drücken der Stop-Taste landet das Modell selbständig.
der Buchse am Copter (Auf richtige Polung achten!)
Elektroaltgeräteverordnung
Reset
Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten,
gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammel-
Sie können das Modell bei starker Drift usw. resetten.
stellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist
Schalten Sie das Modell ein und binden dieses mit dem Controller.
DF-Models registrierter Hersteller.
Drücken Sie nun beide Steuerknüppel gleichzeitig nach links-unten
(WEEE) Elektro- und Elektronikalt-/Schrottgeräte 2002/96/EG
und Halten die Hebel in dieser Stellung bis die LEDs schnell zu
WEEE-REG.-Nr DE30915550
blinken beginnen. Das Modell ist nun auf Grundsetup zurückgesetzt.
Batterieverordnung
Hinweis zur Entsorgung von Altbatterien
Der nachfolgende Hinweis richtet sich an diejenigen, die Batterien
oder Produkte mit eingebauten Batterien nutzen und in der an sie
gelieferten Form nicht mehr weiterveräußern (Endnutzer):
1. Batterien dürfen nicht über den Hausmüll entsorgt werden.
Konformität / Entsorgung Sie sind zur Rückgabe von Altbatterien gesetzlich verpflichtet, damit
eine fachgerechte Entsorgung gewährleistet werden kann. Sie
Hiermit erklärt die Fa. DF-Models, dass das Modell, den ein- können Altbatterien an einer kommunalen Sammelstelle oder im
schlägigen Richtlinien und Normen der Funkanlagen-Richtlinie
Handel vor Ort abgeben. Auch wir sind als Vertreiber von Batterien
2014/53/EU entspricht und die Serie entsprechend gefertigt wird.
zur Rücknahme von Altbatterien verpflichtet, wobei sich unsere
Der Artikel entspricht der Richtlinie 1999/5/EC. Zur Konformität
Rücknahmeverpflichtung auf Altbatterien der Art beschränkt, die wir
wenden Sie sich bitte an:
als Neubatterien in unserem Sortiment führen oder geführt haben.
df Models | Drahthammerstrasse 22 | D-92224 Amberg
Altbatterien vorgenannter Art können Sie daher entweder aus-
http://www.DF-Models.com | info@df-models.com
reichend frankiert an uns zurücksenden oder sie direkt an unserem
Versandlager unter der folgenden Adresse unentgeltlich abgeben:
df -Models, Drahthammerstrasse 22, 92224 Amberg
2. Bedeutung der Batteriesymbole
Batterien sind mit dem Symbol einer durchkreuzten Mülltonne
gekennzeichnet. Dieses Symbol weist darauf hin, dass Batterien
Ersatzteile
nicht in den Hausmüll gegeben werden dürfen. Bei Batterien, die
N° 9311 - Ersatzakku LiPo 1S - 3,7 Volt - 380mAh mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masse-
N° 9312 - Ersatzrotorblätter (4) prozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten,
N° 9313 - Ersatzmotor Kabelfarbe weiss/schwarz
befindet sich unter dem Mülltonnen-Symbol die chemische Bezeich-
N° 9314 - Ersatzmotor Kabelfarbe rot/blau
nung des jeweils eingesetzten Schadstoffes – dabei steht „Cd" für
N° 9315 - Hauptplatine (Elektronik)
Cadmium, „Pb" steht für Blei, und „Hg" für Quecksilber."
N° 9316 - Hauptrahmen Kunststoff
Modell einschalten und binden
1. Akku im Modell einsetzen und anschliessen (Polung beachten!)
2. Controller einschalten
3. linken Steuerhebel komplett nach oben dann nach unter drücken
Starten des Modells
Variante 1:
Drücken Sie den 2. Button von unten auf der linken Seite, die Motoren
beginnen nun zu laufen. Durch betätigen des linken Steuerhebls nach
oben steigt das Modell. Drücken Sie den Hebel nach unten sinkt das
Modell wieder. Durch Drücken des linken unteren Buttons landet das
Modell automatisch.
Variante 2:
Drücken Sie den linken Steuerhebel nach oben und halten diesen, bis
die Motoren zu laufen beginnen. Durch betätigen des linken Steuer-
hebls nach oben steigt das Modell. Drücken Sie den Hebel nach unten
sinkt das Modell wieder.
Achtung
Laden Sie nie unbeaufsichtigt!
SICHERHEITSHINWEISE
- Dieses Modell ist nicht für Kinder unter 3 Jahren/ 36 Monaten
geeignet, es enthält verschluckbare Kleinteile
- Empfohlen für Personen ab 14 Jahren
- Hände, Gesicht, Haare, lose Kleidung von Rotoren fern halten
- greifen Sie nicht in drehende Teile
- Nach dem Flug immer den Akku aus dem Modell entnehmen!
- Fliegen Sie nur, wo es sicher ist und Sie keine Dritten gefährden
- bewahren Sie die Bedienungsanleitung auf und lesen Sie diese
vor Gebrauch des Modells sorgfältig
- Personen ohne Kenntnis im Modellflug empfehlen wir die Inbe-
triebnahme unter Anleitung eines erfahrenen Piloten
- Testen Sie vor jedem Flug die Reichweite der Fernbedienung
Fliegen Sie nicht:
In Menschenansammlungen, auf Personen oder Tiere zu, bei
schlechter Sicht, in der Nähe von Hochspannungsleitungen,
Funkmasten, offentlichen Gebäuden, Bahnlinien, bei Gewitter,
Regen oder in feuchter Umgebung.
Sicherheitshinweise Batterien/ Akkus
- bewahren Sie Akkus/ Batterien immer außerhalb der Reichweite
von Kindern auf
- nicht wieder aufladbare Batterien dürfen nicht geladen werden
- aufladbare Batterien müssen vor dem Laden aus dem Modell ent-
nommen werden
- ungleiche Batterien oder neue und gebrauchte Batterien dürfen
nicht zusammen verwendet werden
- es dürfen nur die empfohlenen Batterien oder die eines gleich-
wertigen Typs verwendet werden.
- leere Batterien müssen aus der Fernsteuerung entnommen werden
- die Anschlussklemmen dürfen nicht kurz geschlossen werden
- Batterien müssen aus der Fernsteuerung entnommen werden,
wenn sie längere Zeit nicht gebraucht wird.
ROTORBLATTWECHSEL
Sollte sei einmal die Rotorblätter wechseln müssen, achten Sie bitte
darauf, dass diese wieder in der richtigen Reihenfolge / Positionierung
angebracht werden!
Tauschen Sie mit "A" markierte Blätter immer gegen ein ebenfalls
mit "A" markiertes Rotorblatt aus. Ein Blatt "B" gegen eines,
dass mit "B" markiert ist.
Falsch angebrachte Blätter bewirken, dass das Modell nicht
mehr abheben kann oder fliegt.
FLIEGEN
Wir empfehlen immer die Verwendung des Controllers zur
Steuerung des Modells. Steuerung via App ist nur für
geübte Piloten geeignet!
So lange der linke Hebel nach oben gedrückt wird steigt das
Modell. Lassen Sie diesen los hält das Modell die vorgegeben
Höhe selbständig. Drücken nach unten
bewirkt ein sinken des Modells.
Drücken des rechten Hebels nach hinten/ unten
bewirkt den Rückwärtsflug des Modells,
drücken nach oben bewirkt den
Vorwärtsflug des Modells.
- Das Modell ist mit einem aufladbaren Lipo Akku ausgestattet
- Akku nur mit dem mitgelieferten oder einem anderen geeignetem
Ladegerät laden
- für den Ladevorgang immer eine feuerfeste Unterlage verwenden
- während des Ladevorgangs Akku nie unbeaufsichtigt lassen
- der Akku muss immer vollständig aufgeladen werden
- die Kontakte des Akkus niemals trennen oder kurz schließen
- die Kontakte des Akkus niemals beschädigen oder verändern
- den Akku niemals mechanisch beschädigen (Explosions Gefahr)
- der Akku darf ohne Aufsicht nicht in die Nähe von Kindern gelangen
- das Modell darf baulich nicht verändert werden
- das Modell und den Sender nach Gebrauch ausschalten und Akku
aus dem Modell entnehmen.
- Kinder dürfen dieses Modell nur unter Aufsicht eines Erwachsenen
in Betrieb nehmen
- Ausgelaufene oder beschädigte Batterien/ Akkus können bei
Berührung Verätzungen verursachen.
Falls Haut oder Augen damit in Kontakt kommen ergreifen Sie
Maßnahmen der Ersten Hilfe und suchen Sie einen Arzt auf.
Vergewissern Sie sich, dass Sie alle rechtlichen Vorschriften Ihres
Landes für den Modellflug erfüllen. In Deutschland ist eine Modellflug-
haftpflichtversicherung erforderlich. Diese bekommt man im
Modellflugverein oder unter www.dmfv.de (Deutscher Modellflieger-
verband). Alternativ können Sie auch bei Ihrer Haftpflichtversicherung
nach einer entsprechenden Erweiterung nachfragen.
