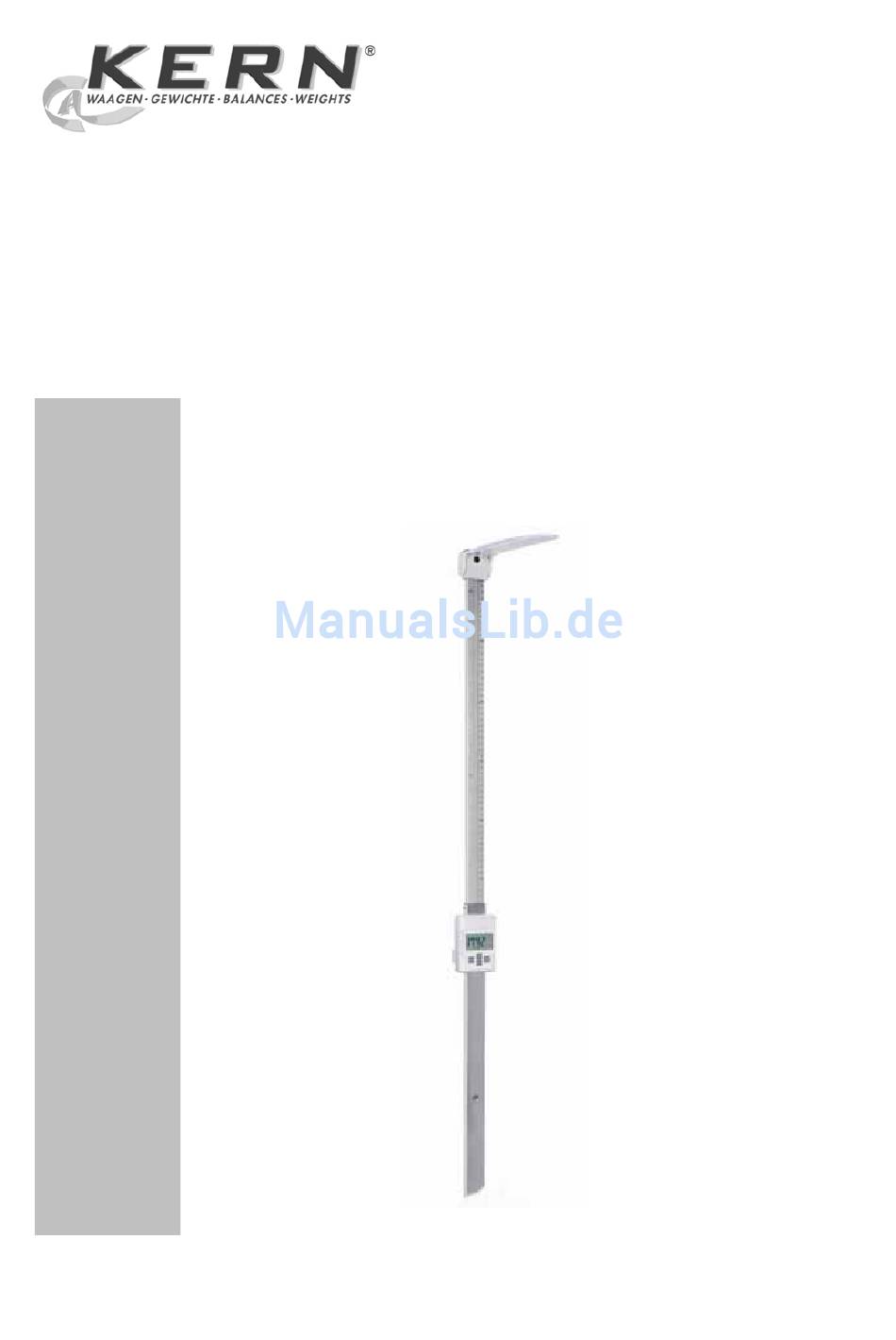

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Elektronischer Größenmessstab KERN MSD 200 Version 1.1 02/2010 MSD_200-BA-d-1011...
-
Seite 2: Inhaltsverzeichnis
KERN MSD 200 Version 1.1 02/2010 Betriebsanleitung Elektronischer Größenmessstab Inhaltsverzeichnis Gerätübersicht ....................3 Technische Daten ..................4 Konformitätserklärung .................. 5 Grundlegende Hinweise ................6 Auspacken/Lieferumfang ................7 Batterie einlegen .................... 8 Batterie tauschen................... 9 Montage ......................10 Betrieb ......................11 Reinigung, Wartung, Entsorgung............... -
Seite 3: Gerätübersicht
1 Gerätübersicht MSD 200 mit KERN MPB-P: 1. Kopfanschlag 2. Messstab 3. Anzeigegerät MSD_200-BA-d-1011... -
Seite 4: Technische Daten
2 Technische Daten KERN MSD 200 Messbereich 1.2 – 2 m Ablesbarkeit 1 mm Toleranz 10 mm Einheiten ft/inch inch Batterie 2 x 1.5 V AAA Betriebsdauer 600 h Automatische Abschaltung nach 60 s Abmessungen (B x H x T) mm,... -
Seite 5: Konformitätserklärung
EN 61000-6-1: 2007 IEC61000-4-2: 1995+A1: 1998+A2: 2000 IEC61000-4-3: 2008 IEC61000-4-8 : 1993+A1 : 2000 2006/95/EC LVD EN 60950: 2006 Date: 22.09.2009 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 MSD_200-BA-d-1011... -
Seite 6: Grundlegende Hinweise
Für die ordnungsgemäße Verwendung und Pflege des Produk- Ausbildung tes ist die Betriebsanleitung vom medizinischen Fachpersonal des Personals anzuwenden und zu beachten. • Größenmessstab nur an KERN Personenwaagen mit integ- Sicherheits- hinweise riertem Stativ und Stehhilfewaagen (s. Kap. 2 „Technische Daten)) bzw. an eine Wand montieren. -
Seite 7: Auspacken/Lieferumfang
5 Auspacken/Lieferumfang Kontrolle bei Verpackung sofort beim Eingang, sowie das Gerät beim Aus- packen auf eventuell sichtbare äußere Beschädigungen über- Übernahme prüfen. Verpackung Alle Teile der Originalverpackung für einen eventuell notwen- digen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu ver- wenden. -
Seite 8: Batterie Einlegen
6 Batterie einlegen Vor der Erstinbetriebnahme Batterien wie folgt einlegen: 1. Batteriedeckel lt. Abb. entfernen 2. 2 x 1.5 V AAA Batterien einlegen. Dabei auf die richtige Po- larität (siehe Deckel-Innenseite) achten. 3. Batteriedeckel wieder anbringen. Zur Batterieschonung schaltet sich das Gerät nach 60 Sekunden ohne Änderung der Anzeige automatisch ab. -
Seite 9: Batterie Tauschen
7 Batterie tauschen Erscheint in der Anzeige „lo“ ist die Kapazität der Batterien er- schöpft. Batterien wie folgt tauschen. Abb. 1: Batteriedeckel lt. Abb. entfernen Abb. 2: Batterien mit spitzem Gegenstand lösen Abb. 3: Batterien entfernen Abb. 4.-6. 2 x 1.5 V AAA Batterien einlegen. Dabei auf die richtige Polarität achten. -
Seite 10: Montage
8 Montage Montage an KERN Waagen Halter mit 2 Schrauben am Stativ der Waage in die vorhan- denen Gewindebuchsen einschrauben. Größenmessstab ausziehen und am Halter mit der dazuge- hörenden Schraube festschrauben. MSD_200-BA-d-1011... -
Seite 11: Betrieb
9 Betrieb Tastatur- übersicht Taste Funktion Ein-/Auschalten Einheitenumschaltung (cm ft/inch inch) UNIT Messergebnis „einfrieren“ HOLD Skala rücksetzen (120 cm) RESET Einschalten/ Skala rücksetzen 1. Messstab vollständig einfahren. 2. Gerät mit -Taste einschalten. 3. Weicht die Anzeige von „120.0 cm“ ab, -Taste drücken. -
Seite 12: Hold-Funktion
Längen- messung Messstab nach oben ziehen Kopfanschlag nach oben in die horizontale Lage bringen, bis zum Einrasten. Messstab vorsichtig nach unten schieben, bis der Kopfan- schlag den gerade ausgerichteten Kopf der Person berührt. Körpergröße in der Anzeige oder am Messstab ablesen (Mar- kierung A). -
Seite 13: Reinigung, Wartung, Entsorgung
Tuch, bzw. Haushaltsreiniger. Es ist darauf zu achten, dass keine Flüssigkeit in das Anzeigegerät eindringt. Wartung, In- Das Gerät darf nur von geschulten und von KERN autorisier- standhaltung ten Servicetechnikern geöffnet werden. Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benut-...
