Einstellen der Grundlage des Betriebs Kühlen/Heizen
Schließen Sie die Fernbedienung mit Kühlen/Heizen-Umschaltung
(Sonderzubehör) an die Klemmen A/B/C an, und stellen Sie den
Kühlen/Heizen-Wahlschalter (DS1-1) auf der Leiterplatte des Außen-
geräts (A2P) auf OUT/D UNIT.
1
Wahlschalter für Kühlen/Heizen
HINWEIS
Wenn
der
Heizen gesetzt ist, können Sie Kühlen anhand der
Fernbedienung nicht auswählen.
Für schallgedämpften Betrieb oder Bedarfsbetrieb, ist der
'externe Regeladapter für die Außeneinheit' erforderlich
(DTA104A61/62).
Näheres erfahren Sie aus der Installationsanleitung, die
dem Adapter beiliegt.
Beachten Sie unbedingt die folgenden Grenzwerte.
Liegen die Kabel zwischen den Geräten außerhalb
dieser Grenzwerte, kann dies zu Übertragungs-
störungen führen.
Maximale Verdrahtungslänge: 200 m
Verdrahtungslänge insgesamt: 300 m
Max. Anzahl der Verzweigungen: 9
Schließen Sie die Netzverdrahtung nie an die Klemm-
leiste für die Verdrahtung zwischen den Einheiten an.
Andernfalls kann es zu einem Ausfall des gesamten
Systems kommen.
Die Verdrahtung von den BP Einheiten muss an die F1/F2
(Eingang-Ausgang) Klemmen der Leiterplatte in der Außen-
einheit angeschlossen werden.
Nach der Installation der Verbindungskabel in der Einheit,
umwickeln Sie diese im Vergleich zu den Vor-Ort Kältemittel-
rohrleitungen mithilfe des Abschlussbands, wie aufgeführt in
Abbildung
14.
1
Flüssigkeitsleitung
2
Gasleitung
3
Verbindungskabel
4
Isolator
5
Abschlussband
Verwenden Sie für das oben genannte Kabel immer Vinylkabel mit
2
0,75 bis 1,25 mm
Abschirmung oder Kabel (2-adrige Kabel).
(3-adrige Kabel dürfen nur für Fernbedienung Kühler/Heizer-
Umschaltung verwendet werden.)
Installationsanleitung
18
(Siehe Abbildung
13).
Kühlen/Heizen-Wahlschalter
11. V
OR DER
11.1. Wartungsvorsichtsmaßnahmen
WARNUNG: ELEKTROSCHOCK
Achtung wenn Sie Inverterausrüstung warten.
auf
Berühren Sie 10 Minuten lang keine stromführenden
Teile, nachdem die Stromversorgung abgeschaltet
worden ist, aufgrund von Hochspannungsgefahr.

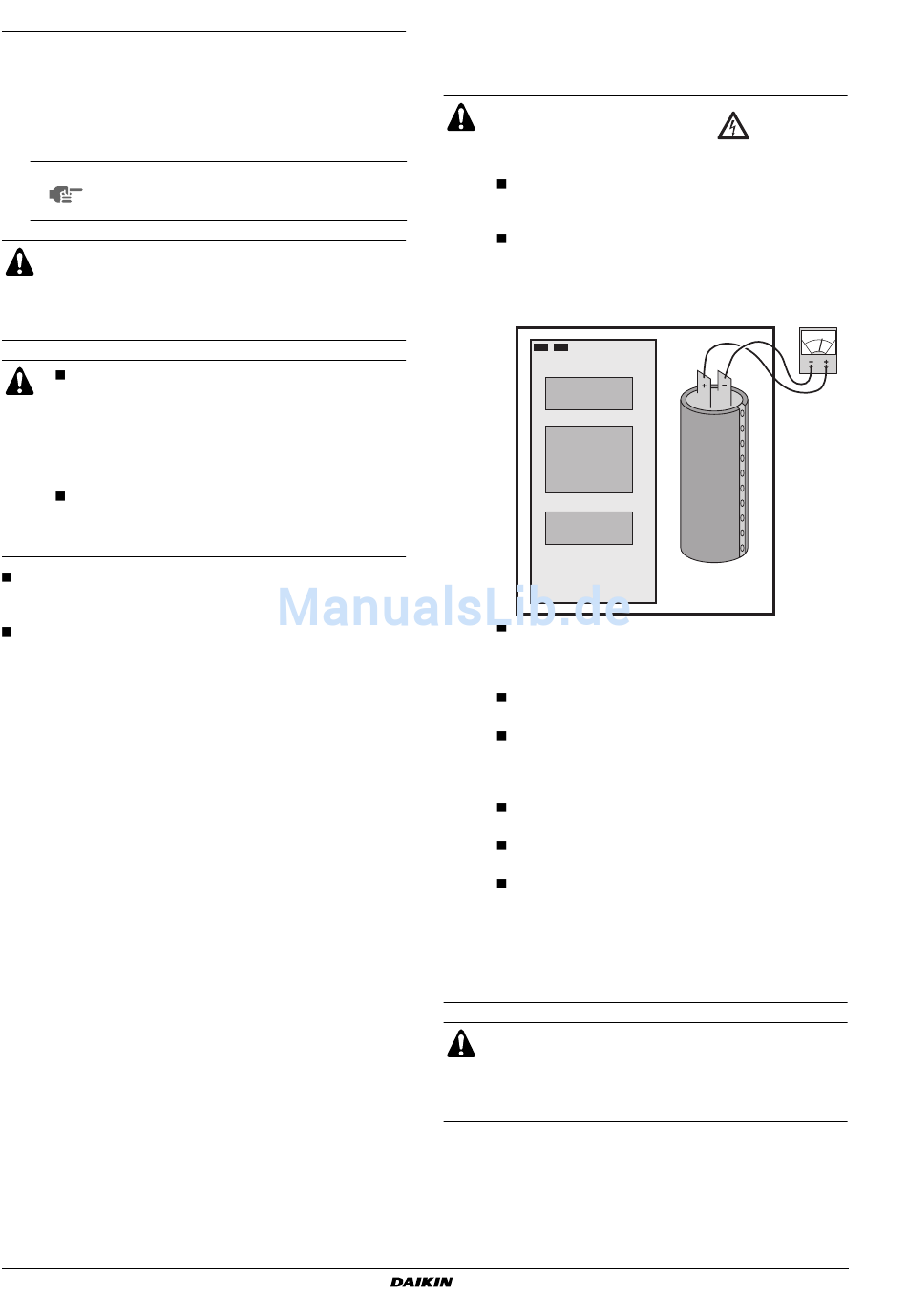

Messen Sie außerdem die Punkte wie in der
Abbildung dargestellt mit einem Prüfgerät und
bestätigen Sie, das die Spannung des Phasen-
messers im Hauptstromkreis nicht höher als 50 V
Gleichstrom beträgt.
X106A X107A
Vergewissern Sie sich, dass die Stromzufuhr abge-
schaltet ist bevor Sie Wartungsarbeiten durchführen.
Das Heizgerät des Verdichters kann sogar im
Stoppmodus funktionieren.
Beachten Sie, dass einige Teile des elektrischen
Bauteilekastens extrem heiß sind.
Um Schäden an der PCB zu verhindern, beseitigen
Sie zuerst die statische Elektrizität, indem Sie ein
Metallteil mit Ihrer Hand berühren (z.B. Absperrventil).
Ziehen Sie dann den Stecker.
Nach Messen der Restspannung, ziehen Sie den
Stecker des Außenventilators heraus.
Achten Sie darauf, dass Sie kein leitfähiges Teil
berühren.
Der
Rückstoßwind drehen und veranlassen, dass der
Kondensator auflädt. Dies kann Elektroschock zur
Folge haben.
Vergewissern Sie sich, dass der Stecker des Außen-
ventilators wieder angeschlossen ist. Andernfalls kann es
zu einem Ausfall der Einheit kommen.
Gehen Sie auf Nummer Sicher!
Berühren Sie ein Metallteil mit der Hand (wie beispiels-
weise das Absperrventil), um die statische Elektrizität zu
beseitigen und den PCB vor Ausführung von Wartungs-
arbeiten zu schützen.
I
NBETRIEBNAHME
A1P
A2P
A4P
X2M
A1P
Außenventilator
kann
aufgrund
Super Multi Plus System Klimaanlage
starkem
RMXS112~160E8V1B
4PW40721-1A
