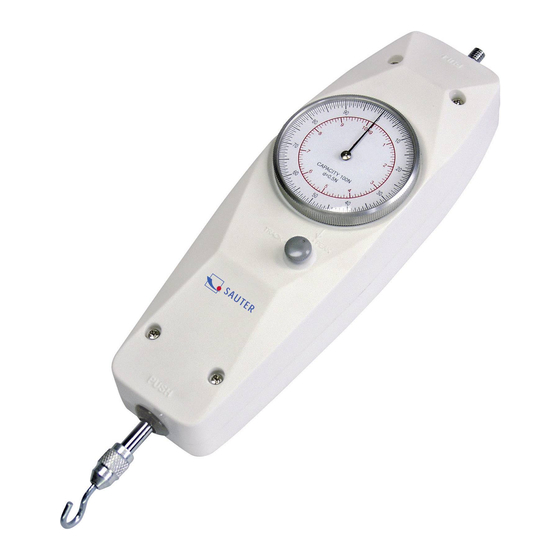

Sauter FA 10 Bedienungsanleitung

Herzlichen Glückwunsch
Kraftmessgerätes von SAUTER. Wir wünschen Ihnen viel
Freude an Ihrem Qualitätsmessgerät
Funktionsumfang. Für Fragen, Wünsche oder Anregungen
stehen wir Ihnen gern zur Verfügung.
1. Lieferumfang
- SAUTER FA
- Transportkoffer
- Standardaufsätze, wie abgebildet
Kraftrichtung
(ziehen)
Drehbare Anzeige
Kraftrichtung
(drücken)
Erläuterung:
Track = kontinuierliches Messen
Peak = Spitzenwerterfassung
2. Arbeitsbedingungen
10°C bis 30°C / 15% bis 80% Luftfeuchtigkeit
3. Technische Daten
AS, 17.08.2007
Bedienungsanleitung
FA
zum Erwerb eines
mit hohem
Zeiger
Umschaltung
Track / Peak
Kraftaufnehmer
- Messweg des Meßsystems bei Erreichen der
Höchstlast: 10 mm
- Messunsicherheit: ± 1 % von Max (Messbereich
- Gewicht: 560 g
- Größe in mm: L 230 x B 60 x H 50
Modell Messbereich
FA 10 10 N
FA 20 20 N
FA 30 30 N
FA 50 50 N
FA 100 100 N
FA 200 200 N
FA 300 300 N
FA 500 500 N
4. Messen
Geeigneten Aufsatz anbringen (Standard-Zubehör siehe
Kofferinhalt
Track oder Peak: Umschaltung
Drücken und Drehen des Drehknopfes
in die entsprechende Position.
Nullstellung: Peak-Position
Drücken des Umschalt-Knopfes.
Tarafunktion: Nullstellung
entsprechende Drehung der Anzeige
Hinweis: Die Langlebigkeit
Messsystems verbessert sich, wenn
das Gerät in Ruhezeiten auf Peak
eingestellt ist.
5. Adaption an Prüfständen
An allen Prüfständen mit vier M3 Schrauben. Hierzu ist die
Demontage des rückseitigen Gehäusehälfte erforderlich.
6. Zeichnungen
Angaben in mm
Ablesbarkeit
0,05 N
0,1 N
0,2 N
0,25 N
0,5 N
1,0 N
2,0 N
2,5 N
durch gleichzeitiges
durch einmaliges
der Anzeige durch
des Feder-
1 / 2
