indexa VT100TA-1 Installations- Und Bedienungsanleitung Seite 51

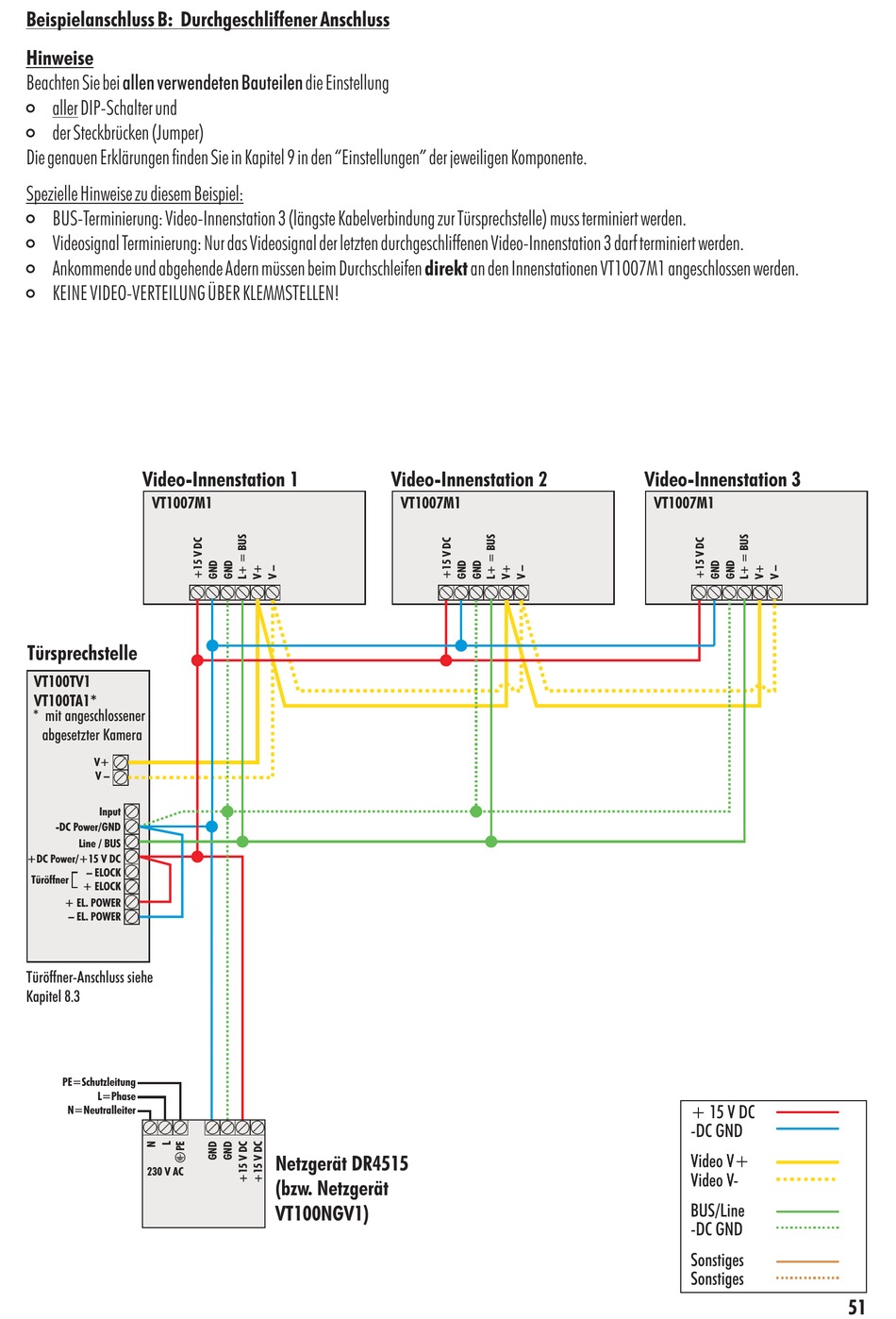

Beispielanschluss B: Durchgeschliffener Anschluss
Hinweise
Beachten Sie bei allen verwendeten Bauteilen
#
aller DIP-Schalter und
#
der Steckbrücken (Jumper)
Die genauen Erklärungen finden Sie in Kapitel 9 in den "Einstellungen" der jeweiligen Komponente.
Spezielle Hinweise zu diesem Beispiel:
#
BUS-Terminierung: Video-Innenstation 3 (längste Kabelverbindung zur Türsprechstelle) muss terminiert werden.
#
Videosignal Terminierung: Nur das Videosignal der letzten durchgeschliffenen Video-Innenstation 3 darf terminiert werden.
#
Ankommende und abgehende Adern müssen beim Durchschleifen
#
KEINE VIDEO-VERTEILUNG ÜBER KLEMMSTELLEN!
Video-Innenstation 1
VT1007M1
Türsprechstelle
VT100TV1
VT100TA1*
* mit angeschlossener
abgesetzter Kamera
V+
V –
Input
-DC Power/GND
Line / BUS
+DC Power/+15 V DC
– ELOCK
Türöffner
+ ELOCK
+ EL. POWER
– EL. POWER
Türöffner-Anschluss siehe
Kapitel 8.3
PE=Schutzleitung
L=Phase
N=Neutralleiter
230 V AC
230 V AC
die Einstellung
direkt
Video-Innenstation 2
VT1007M1
Netzgerät DR4515
(bzw. Netzgerät
VT100NGV1)
an den Innenstationen VT1007M1 angeschlossen werden.
Video-Innenstation 3
VT1007M1
+ 15 V DC
-DC GND
Video V+
Video V-
BUS/Line
-DC GND
