(KNX-Tasterschnittstelle oder andere Steuerschaltvorgänge, z. B. 2.
Türöffner über weiteren Aktor, angeschlossen an Klemmen "F2"
auf der Anschlussplatine, dabei ist unbedingt die maximale
Kontaktbelastung zu beachten).
BUS-Terminierung (Steckbrücke "Term. Line")
Hinweis: Verwenden Sie bei Bedarf eine der mitgelieferten 4
Steckbrücken.
Diese Steckbrücke ist für die BUS-Terminierung.
Schließen Sie bei Verwendung nur insgesamt einer Innenstation den
Jumper:
"Term. Line"
Bei Verwendung mehrerer Innenstationen muss nur die Innenstation,
die am weitesten von der Türsprechstelle entfernt ist (längste
Kabelverbindung) terminiert werden. Ist dies der Fall für die
Innenstation VT100H1, dann schließen Sie in diesem Fall den Jumper:
"Term. Line"
Die Jumper aller weiteren Innenstationen VT100H1 müssen offen
bleiben: "Term. Line"

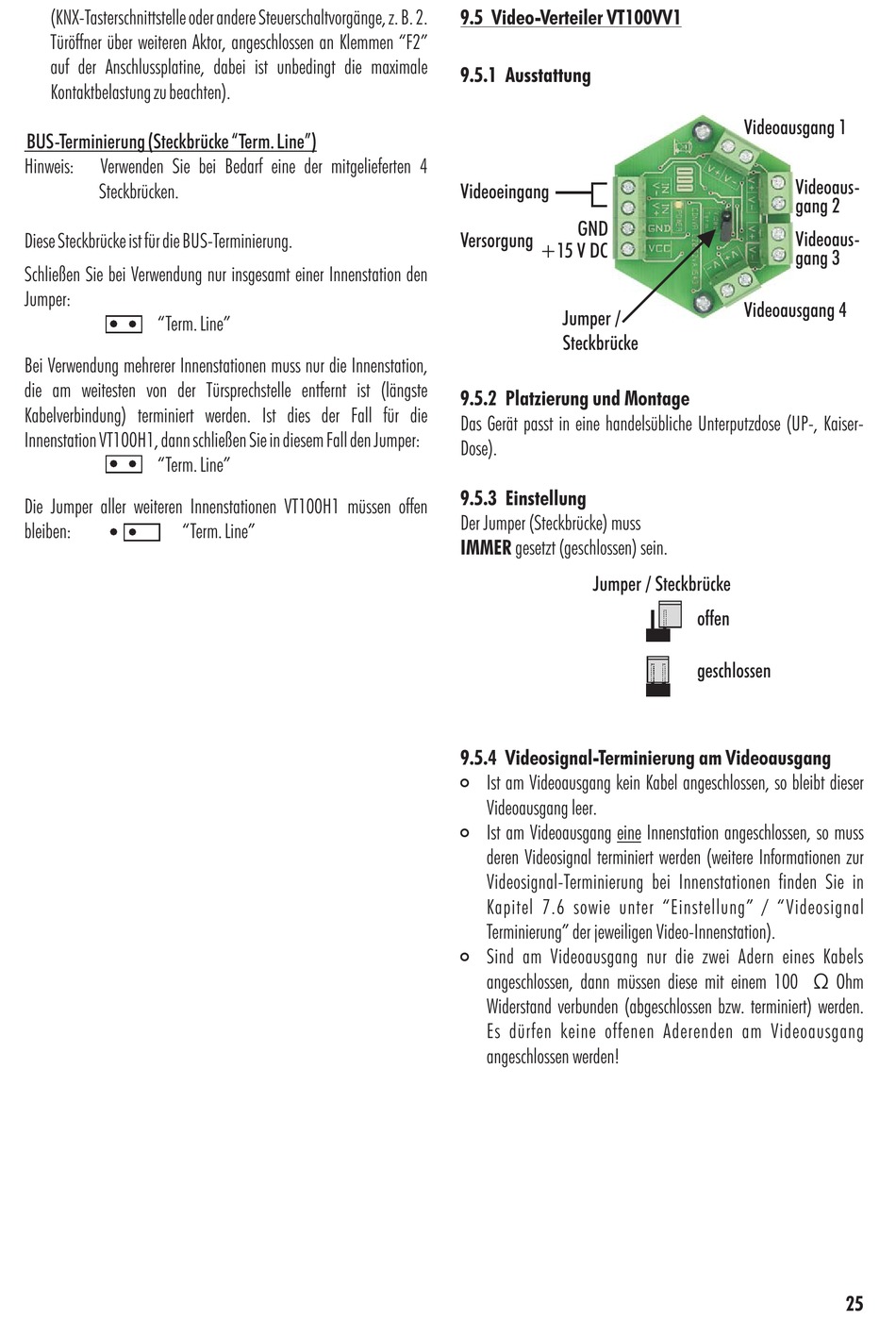

9.5 Video-Verteiler VT100VV1

9.5.1 Ausstattung
Videoeingang
GND
Versorgung
+15 V DC
Jumper /
Steckbrücke

9.5.2 Platzierung und Montage

Das Gerät passt in eine handelsübliche Unterputzdose (UP-, Kaiser-
Dose).
9.5.3 Einstellung
Der Jumper (Steckbrücke) muss
IMMER gesetzt (geschlossen) sein.
Jumper / Steckbrücke

9.5.4 Videosignal-Terminierung am Videoausgang

#
Ist am Videoausgang kein Kabel angeschlossen, so bleibt dieser
Videoausgang leer.
#
Ist am Videoausgang eine
deren Videosignal terminiert werden (weitere Informationen zur
Videosignal-Terminierung bei Innenstationen finden Sie in
Kapitel 7.6 sowie unter "Einstellung" / "Videosignal
Terminierung" der jeweiligen Video-Innenstation).
#
Sind am Videoausgang nur die zwei Adern eines Kabels
angeschlossen, dann müssen diese mit einem 100
Widerstand verbunden (abgeschlossen bzw. terminiert) werden.
Es dürfen keine offenen Aderenden am Videoausgang
angeschlossen werden!
Videoausgang 1
Videoaus-
gang 2
Videoaus-
gang 3
Videoausgang 4
offen
geschlossen
Innenstation angeschlossen, so muss
Ω
Ohm
25
