Aerial-Effekt Gobos
Größe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Custom D47-d36
Außendurchmesser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 mm +0/- 0,2 mm
Maximaler Motivdurchmesser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 mm +/- 0,4 mm
Maximale Dicke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,1 mm +/- 0,1 mm
Empf. Glasqualität . . . . . . . . . . . . . . . . . . . . . Borosilikat 3.3 oder besser mit dichroitischer Beschichtung /
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . matter Aluminiumbeschichtung
Montage
Befestigungspunkte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Paar Aufnahmen für Schnellverschlüsse
Orientierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . beliebig
Minimaler Abstand zur beleuchteten Fläche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5 m
Minimaler Abstand zu brennbarem Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,2 m
Verbindungen
Netzeingang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Neutrik PowerCon Verbinder
DMX- und RDM-Daten Ein/-Ausgang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-pol. XLR, verriegelbar
Ethernet (kompatibel zu Artnet II, für ACN vorbereitet) . . . . Neutrik RJ-45 Anschluß (für Neutrik EtherCon
USB-Speichermedien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USB Host-Anschluß
Zukünftige USB Optionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USB Geräteanschluß
Elektrische Daten
Netzspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200-240 V nominal, 50/60 Hz
Netzteil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schaltnetzteil, automat. anpassend
Typische Leistungs- und Stromaufnahme
200 V, 50 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1801 W, 9,0 A, PF 0,996
200 V, 60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1805 W, 9,1 A, PF 0,995
208 V, 60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1802 W, 8,8 A, PF 0,994
220 V, 50 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1788 W, 8,2 A, PF 0,994
230 V, 50 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1783 W, 7,8 A, PF 0,993
240 V, 50 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1779 W, 7,5 A, PF 0,989
240 V, 60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1786 W, 7,5 A, PF 0,987
Messwerte bei Nominalspannung ermittelt. Mögliche Abweichung +/- 10%.
PF = Leistungsfaktor
Temperaturen
Maximale Umgebungstemperatur (T
Maximale Gehäusetemperatur, stationär, T
Kühlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lüfter, Luftfilter (temperaturgeregelt, lärmarm)
Wärmestrom (berechnet, +/- 10% bei 200 V, 60 Hz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6160 BTU/h
Erfüllte Sicherheitsnormen
Lieferumfang
Entladungslampe Osram Lok-it HTI 1500W/60/P50 - 7mm. . . . . . . . . . . . . . . . . . . . . .Artikelnr.: 97010348
2 Omega-Adapter mit Schnellverschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 x Artikelnr.: 91602001
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Artikelnr.: 35060265
62
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verbinder mit Gehäuse)
) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40° C
a
= 40° C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170° C
a
EU EMV. . . . . . . . . . . . . . . . . . . .EN 55 103-1, EN 55 015, EN 61 547
EU Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .EN 60598-2-17
US Sicherheit (beantragt) . . . . . . . . . . . . . . . . . . . . . . . ANSI/UL 1573
Kanada Sicherheit (beantragt). . . . . . CSA-E60598-1, CSA-E598-2-17

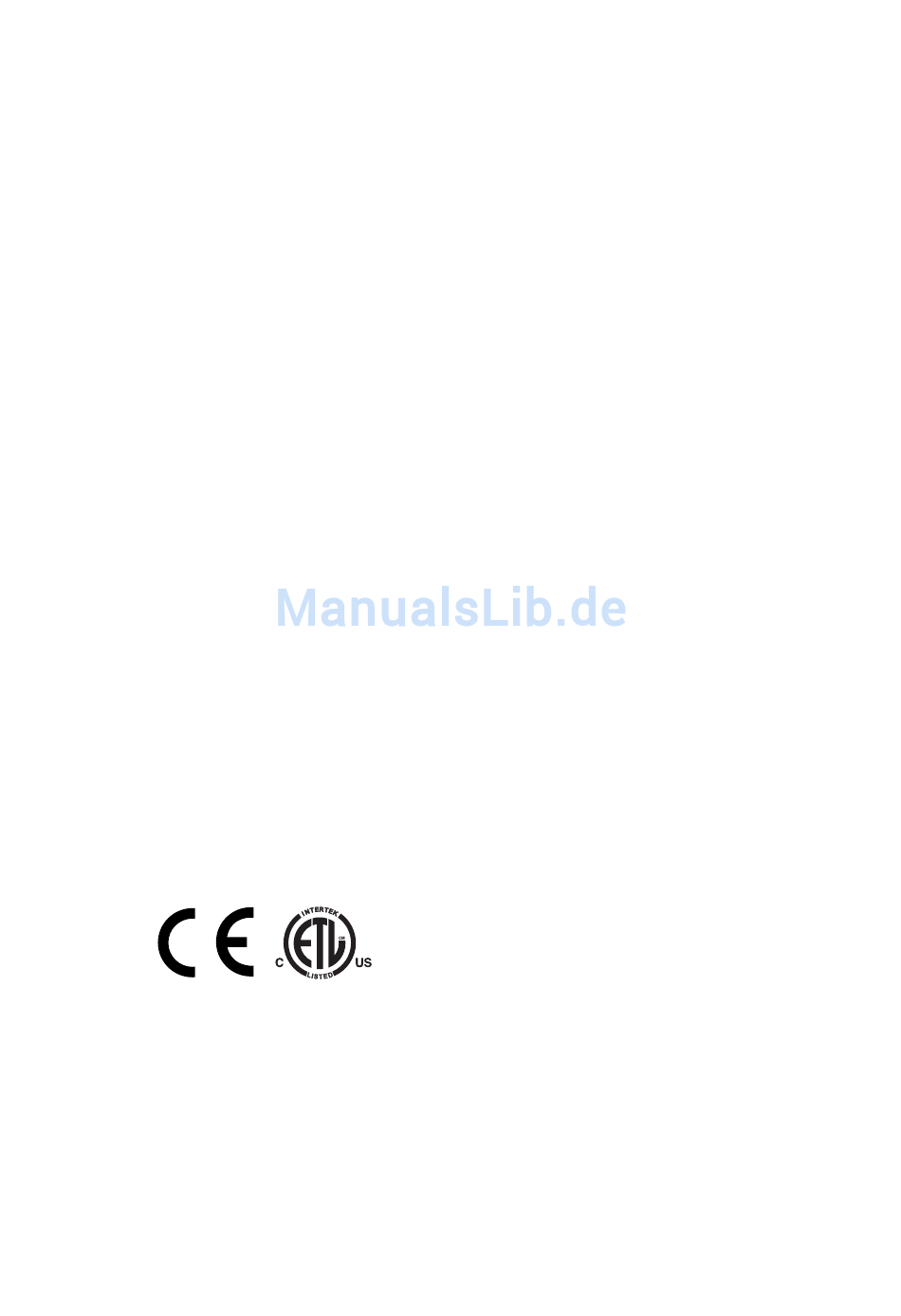

MAC III AirFX Bedienungsanleitung
