2. Verschrauben Sie die
Befestigungsklemmen und den
Klemmenadapter mit einer
M12-Schraube (Festigkeit 8.8 oder
besser) und einer
selbstsichernden Mutter.
3. Siehe Bild 6. Beachten Sie die
position des Pfeils an der Basis. Er
markiert die Vorderseite des Geräts.
4. Siehe Bild 7. Setzen Sie die Klemme auf zwei passende
Montagepunkte in der Basis des Geräts. Führen Sie die
Schnellverschlüsse ein und drehen Sie die Verschlüsse
eine 90° im Uhrzeigersinn. Installieren Sie die zweite
Klemme.
5. Sperren Sie den Bereich unterhalb des Arbeitsbereichs
ab. Befestigen Sie das Gerät von einer stabilen Plattform
aus so, dass der Pfeil FRONT an der Basis zur zu
beleuchtenden Fläche hin zeigt. Ziehen Sie die Klemmen
fest.
6. Siehe Bild 8. Montieren Sie ein Fangseil, das für das
10-fache Gewicht des Geräts ausgelegt ist. Führen Sie das
fangseil durch den Ankerpunkt.
7. Lösen Sie die Tiltsperre. Beachten Sie, das der Abstand zu
brennbarem Material mindestens 0,2 m, zur beleuchteten
Fläche mindestens 2,5 m betragen muss und sich kein leicht
entzündliches Material in der Nähe befindet.
8. Der Kopf und Bügel müssen sich frei bewegen können. Der
Dreh- und Kippbereich des MAC III AirFX kann über das
Gerätemenü begrenzt werden. Dadurch können die Geräte
näher an anderen Geräten oder Strukturen montiert werden.
9. Der Abstand des Displays des MAC III AirFX muss
mindestens 3 m von anderen Lichtquellen entfernt sein.
Intensives Licht kann das Display des MAC III AirFX
beschädigen.
14
Halfcoupler
Klemme

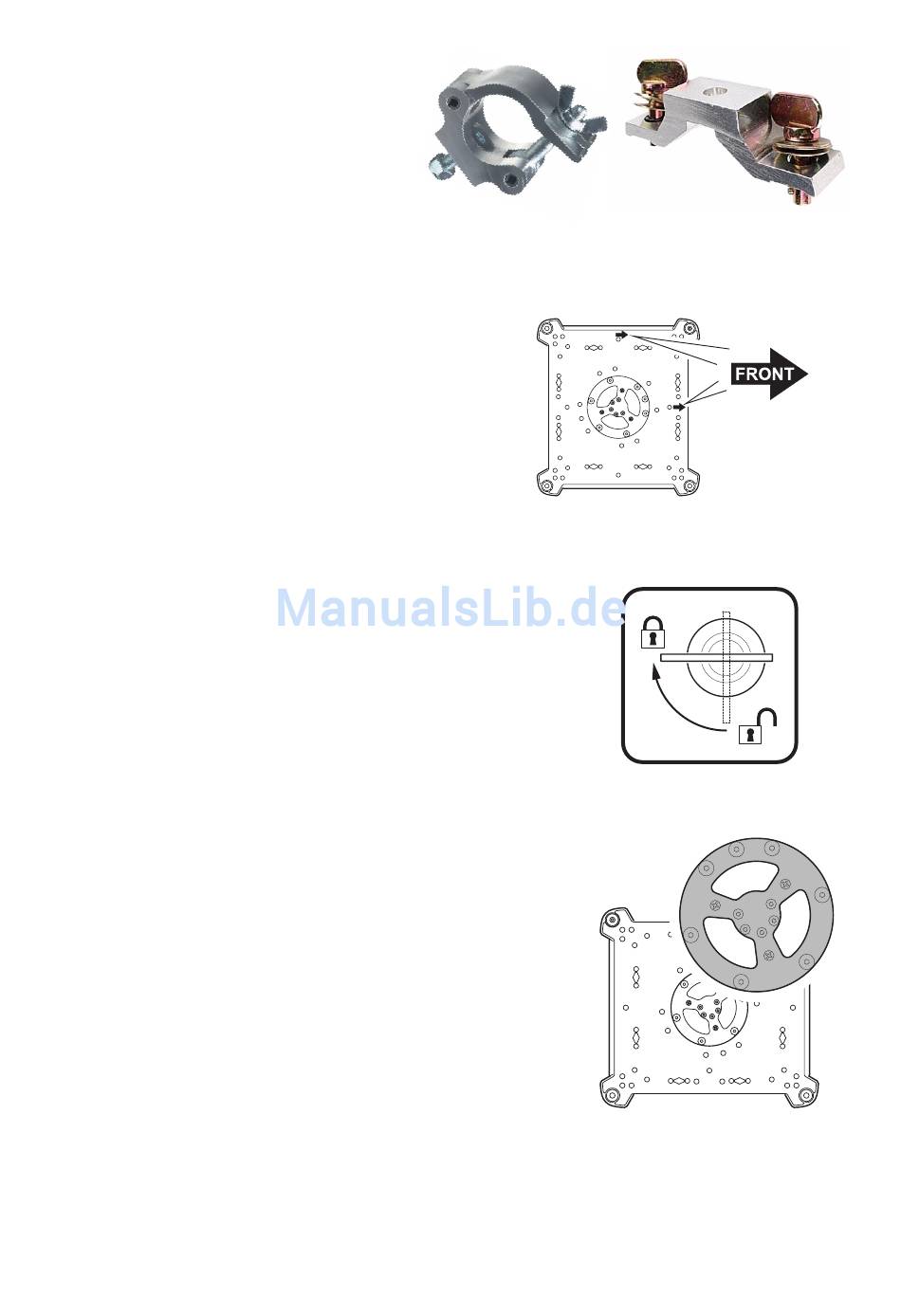

Bild 5: Martin Befestigungselemente
MAC III AirFX Bedienungsanleitung
Bild 6: Vorderseite des Geräts
Bild 7: Schnellverschlüsse
Bild 8: Ankerpunkt des
Sicherungsseils
Omega-
Adapter
