3. Siehe Bild 24Lösen Sie beide Torx20-Schrauben E, die das Modul im Kopf fixieren. Schieben Sie den
Fokusschlitten F nach vorne und nehmen Sie das Modul aus dem Kopf.

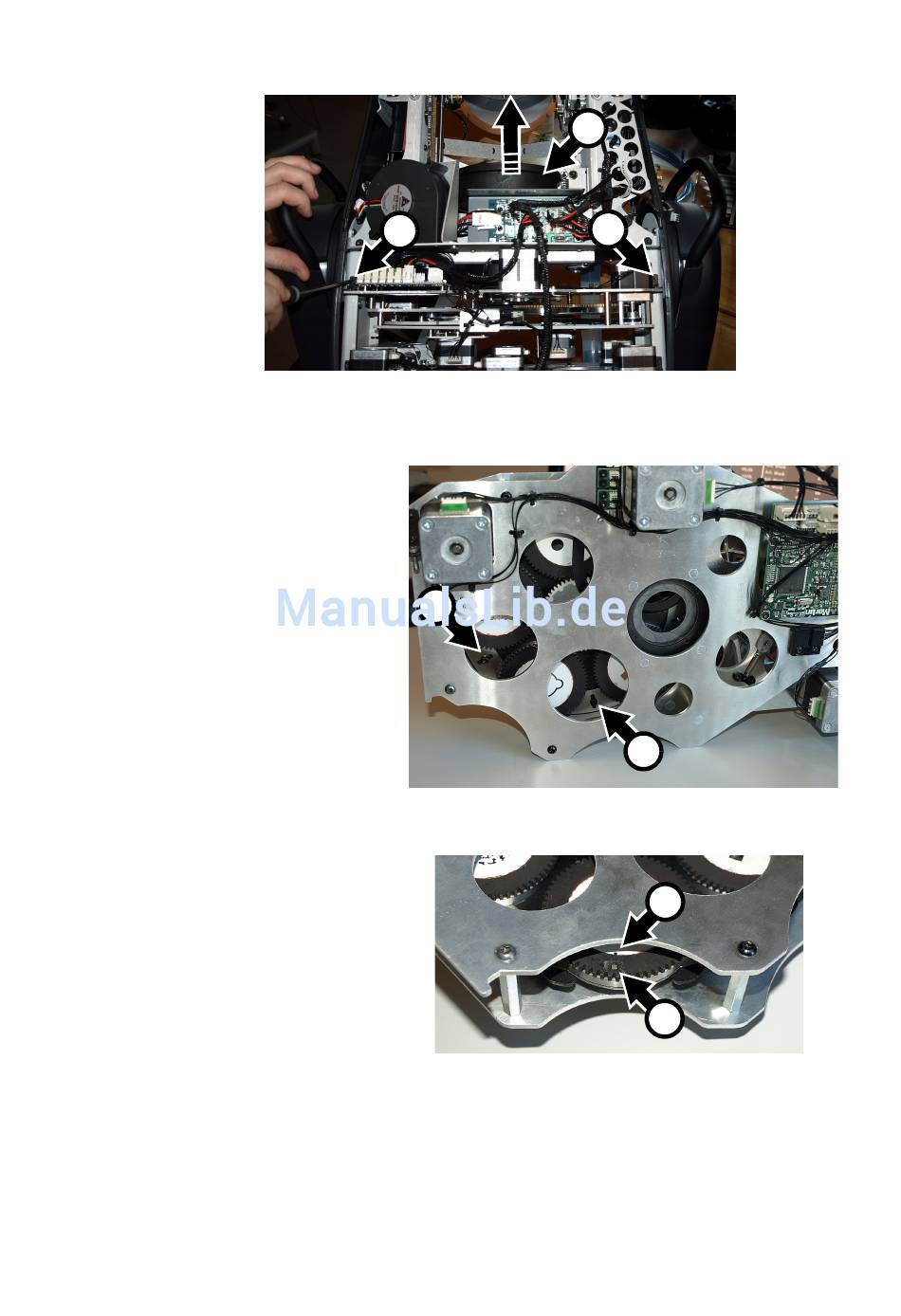

Bild 24: Halteschrauben des Effektmoduls und Fokusschlitten
4. Drehen Sie das Midair-Effektrad, bis Sie das auszutauschende Gobo erreichen können.
5. Siehe Bild 25. Lösen Sie beide
Halteschrauben der Haltezun-
gen des Gobohalters G und
ziehen Sie die Halte- zungen
nach außen, um das Gobo zu
lösen.
6. Ziehen Sie den Gobohalter an
seiner Verzahnung aus dem
Goborad.
7. Lösen Sie die Haltefeder mit
einem kleinen Schraubendre-
her und lassen Sie das Gobo
aus dem Halter auf eine weiche
Unterlage fallen.
8. Prüfen Sie die Orientierung
des Gobos und der Haltefeder.
Siehe Bild 22 und Bild 27.
Legen Sie das neue Gobo in
den Halter. Die dem Leucht-
mittel zugewandte Seite zeigt
zur Haltefeder. Siehe Bild 26.
Richten Sie die Markierung H
des neuen Gobos zum
Indexmagneten I des Halters
aus (die Markierungen der
Gobos sind auch auf der
Oberseite jedes Gobos in Bild
14 auf Seite 25 sichtbar).
9. Montieren Sie die Haltefeder
mit der engen Windung zum
Gobo zeigend (siehe Bild 22). Die enge Windung liegt im Inneren der Feder, wenn Sie die Feder auf
einer glatten Oberfläche zusammendrücken. Schieben Sie das andere Ende der Feder unter die Nut
des Gobohalters.
10. Das Gobo darf nicht schief im Halter liegen. Verkanten Sie die Feder während der Montage nicht, um
das Gobo nicht zu verkratzen.
E
G
Bild 25: Halteschrauben des Gobohalters
Bild 26: Position der Gobomarkierung zum Indexmagneten des
Wartung und Reparatur
F
E
G
H
I
Gobohalters
43
