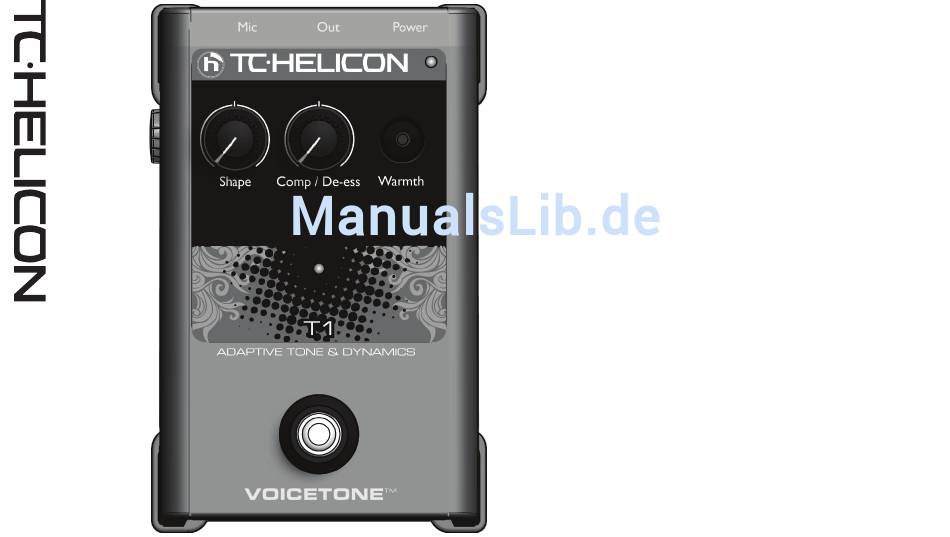

- Seite 1 VoiceTone T1 BEDIENUNGSANLEITUNG...
- Seite 2 Achtung! • Um die Gefahr eines Feuers oder eines elektrischen Schlages zu vermeiden, dürfen Sie dieses Gerät keinem tropfendem Wasser oder Spritzwasser aus- setzen. Stellen Sie keine mit Flüssigkeiten gefüllten Behältnisse – wie beispielsweise Vasen – auf diesem Gerät ab. • Montieren Sie das Gerät nicht in einem vollständig geschlossenen Behälter oder Gehäuse. Wartung • Alle Wartungsarbeiten müssen von einem hierfür quali- fizierten Servicetechniker durchgeführt werden. Achtung: Änderungen an diesem Gerät, die im Rahmen dieser Anleitung nicht ausdrücklich zugelassen wurden, können das Erlöschen der Betriebserlaubnis für dieses Gerät zur Folge haben. Folgen Sie beim Auswechseln der Batterie den Anweisungen zur Handhabung von Batterien in dieser Bedienungsanleitung.
- Seite 3 (DE) Einleitung Dynamik und Entzerrung in Studioqualität, auf jeder Bühne: Der VoiceTone T1 setzt Ihre Vocals live perfekt in Szene. Das VoiceTone T1 ist wie ein persönlicher Toningenieur, der Sie auf Schritt und Tritt begleitet. Es reagiert auto- matisch auf Ihre Stimme und optimiert Dynamik und EQ-Einstellungen so, dass die Stärken Ihrer Stimme voll zur Geltung kommen. Jetzt können Sie Ihren Sound auch auf der Bühne in Produktionsqualität veredeln lassen – und das, ohne erst komplexe Signalprozessoren aufwendig einzustellen. • Durch die extrem einfache Bedienung können Sie sofort ein hervorragendes Klangbild genießen. • Kein langes Herumprobieren: Die Mittelposition der Regler Shape und Comp/De-Ess definieren die optima- len Effekteinstellungen. • Mit dem Warmth-Regler können Sie sich den Bassbereich Ihres Sounds maßschneidern. • Mic Control-Funktion: Der Effekt kann mit dem Mikrofon TC-Helicon MP-75 (separat erhältlich) an-/abge- schaltet werden. • Per USB an Computer anschließbar – für einfache Firmware-Updates, News und Tipps mit Hilfe der kosten- losen Software VoiceSupport • Symmetrischer XLR-Ausgang und -Eingang mit Phantomspeisung für Kondensatormikrofone www.tc-helicon.com - www.youtube.com/tchelicon...
- Seite 4 Fußtaster Effekt ein/aus Aktivitätsanzeige-LED Comp-/De-Ess-Regler (Intensität Dynamikbearbeitung) Adaptive Shape EQ-Regler MIC GAIN-Regler (Eingangsempfindlichkeit) Mikrofoneingang (symmetrisch/XLR) Monoausgang (symmetrisch/XLR) Netzeingang USB-Anschluss zur Verbindung mit einem Computer Eingangspegel-LED (grün = Signal, rot = über- steuert) Mic Control (Effekt über optionales Mikro MP-75 steuern. Gedrückt: aktiv) Warmth-Taste (Anhebung Bassbereich)
-
Seite 5: Anschlüsse Vornehmen
Anschlüsse vornehmen MIC-Buchse: Schließen Sie an diese Buchse mit Hilfe eines sym- metrischen XLR-Kabels Ihr Mikrofon an. Die Phantomspeisung am Mikrofoneingang ist permanent aktiv. OUT-Buchse: Verbinden Sie das Gerät über diese Buchse mit Ihrem PA-Mischer, einem Aktivmonitor oder einem weiteren VoiceTone-Pedal. Netzeingang: Schließen Sie hier das mit dem Gerät gelieferte Netzteil (12 V Gleichspannung) an. USB: Verbinden Sie das Gerät über ein USB-Kabel mit einem Computer, auf dem die Software VoiceSupport von TC-Helicon läuft, um das Produkt zu registrieren, die neueste Software und wichtige Tipps zu erhalten. Konfiguration und Inbetriebnahme Senken Sie zunächst den Pegel an Ihrem Verstärker oder der PA ab und stellen Sie den Equalizer des entsprechenden Eingangs/Kanals auf die neutralen Grundwerte ein. • Wenn Sie die Verbindungen zu diesem Gerät herstellen (Audio, USB, Stromversorgung), sollte Ihre PA stummgeschaltet sein. • Sie können die neueste Version der Software VoiceSupport kostenlos von www.tc-helicon.com/voicesupport herunterladen. • Das Gerät wird über die USB-Verbindung nicht mit Strom versorgt. - Seite 6 Schließen Sie das Gerät zunächst entsprechend der Abbildung an Ihr Mikrofon und Ihre PA an und stek- ken Sie dann das Netzteil in eine Steckdose. Die USB-Verbindung wird beim Live-Einsatz nicht benötigt. Stellen Sie die Regler Shape und Comp/De-Ess auf die Mittelposition ein. Falls Warmth aktiv ist, schalten Sie die Funktion ab. Singen Sie in Ihr Mikrofon und passen Sie mit dem Regler MIC GAIN die Eingangsempfindlichkeit so an, dass die Eingangspegel-Leuchtdiode grün leuchtet. An lauten Stellen darf die LED auch kurzfristig rot leuchten. Schalten Sie den Effekt mit dem Fußtaster an, wenn er nicht schon angeschaltet ist. Wenn der Effekt angeschaltet ist, leuchtet die mittlere Leuchtdiode. Singen Sie, während Sie den Pegel an Ihrer Verstärkeranlage erhöhen, bis der gewünschte Pegel erreicht ist. Das VoiceTone T1 beginnt nun damit, den Klang Ihrer Stimme anzupassen. Dies dauert einen kurzen Moment. Die Einstellungen werden, während Sie singen, kontinuierlich angepasst. Sie werden feststellen, dass Ihre Stimme präsenter und „runder“ klingt. Phantomspeisung Bei den Produkten der VoiceTone Singles-Serie ist kein Schalter zum Aktivieren der Phantomspeisung erfor- derlich. Die Phantomspeisung steht sofort zur Verfügung, wenn das Gerät angeschaltet wird. Mikrofone, für die keine Phantomspeisung erforderlich ist, können problemlos verwendet werden. Schließen Sie das Gerät erst dann an die Stromversorgung an, wenn Sie alle anderen Verbindungen vorgenommen haben, und achten Sie darauf, dass die PA zu diesem Zeitpunkt stummgeschaltet ist. Sie vermindern auf diese Weise das Risiko von Störgeräuschen, die Ihr Equipment beschädigen könnten.
-
Seite 7: Beschreibungen Der Effekte
Beschreibungen der Effekte Shape: Mit dem Shape-Regler steuern Sie die Einstellungen mehrerer Equalizer-Frequenzbänder. Durch das Betonen von Höhen werden gleichzeitig Bassfrequenzen abgesenkt, die bei manchen Stimmen zu einem „matschigen“, unausgewogenen Klangbild führen können. Wenn Sie den Shape-Regler über die Mittelstellung hinaus nach rechts drehen, wir der Klang höhenreicher. Comp-/De-Ess-Regler: Mit diesem Regler steuern Sie gleichzeitig zwei professionelle Effekte: einen Kompressor und einen De-Esser. Die Kompression reduziert Pegelspitzen, die in Livesituationen (vor allem bei großer Lautstärke) unangenehm für dass Publikum sein können. Ob Sie direkt am Mikrofon singen oder es etwas weiter weg halten: Der VoiceTone T1 komprimiert die Dynamik Ihrer Stimme auf zurückhaltende Weise in genau der richtigen Dosierung. Der integrierte De-Esser vermindert die Pegel von Zischlauten („Sss“) sowie „T“ und „D“. So bekommen Ihre Vocals den gewissen Feinschliff einer Studioproduktion. Warmth: Wenn es an Bässen fehlt, können Sie mit dem Regler Warmth jenen Frequenzbereich wiederherstel- len, der für ein volles Klangbild erforderlich ist – ohne, dass Ihr Sound matschig wird. Mit mehreren VoiceTone Single-Pedalen arbeiten Sie können (und sollten!) mehr als ein VoiceTone-Pedal gleichzeitig einsetzen. Dabei müssen Sie die Eingangsempfindlichkeit nur mit dem Drehregler MIC GAIN des ersten Pedals im Signalweg einstellen. Bei den folgenden Pedalen drehen Sie den Regler MIC GAIN an den linken Anschlag. Es ist wichtig, dass Sie die Pedale in der richtigen Reihenfolge anordnen. Die folgende Tabelle zeigt die sinn- vollen Anordnungen für zwei, drei und vier Pedale. -
Seite 8: Die Voicesupport-Software
2 Pedale D1 > R1 T1 > D1 C1 > D1 3 Pedale T1 > D1 > R1 T1 > C1 > R1 T1 > C1 T1 > R1 C1 > R1 C1 > D1 > R1 T1 > C1 > R1 4 Pedale T1 > C1 > D1 > R1 Die VoiceSupport-Software Mit der Software VoiceSupport können Sie den größtmöglichen Nutzen aus Ihrem TC-Helicon-Produkt ziehen. Außerdem ermöglicht diese Software es Ihnen, von Aktualisierungen der Software Ihres Gerätes (Firmware) zu profitieren. VoiceSupport bietet die folgenden Features: • Zugriff auf Firmware-Aktualisierungen und neue Leistungsmerkmale • Videos, Künstlerprofile, Tipps und Tricks • Registrierung Ihres Produkts So erhalten und verwenden Sie die Software VoiceSupport: Laden Sie die Software VoiceSupport von www.tc-helicon.com/voicesupport herunter. Installieren Sie VoiceSupport auf Ihrem Computer. Verbinden Sie Ihr Gerät über ein USB-Kabel mit Ihrem Computer. Starten Sie die Software VoiceSupport. Lesen Sie neue Informationen zu Ihrem Produkt, klicken Sie auf die Register (Tabs) und machen Sie sich mit den Leistungsmerkmalen der Software vertraut. - Seite 9 Wie Sie die Funktion Mic Control verwenden Mit Mic Control können Sie das (separat erhältliche) Mikrofon TC-Helicon MP-75 verwenden, um Effekte an- und abzuschalten. Drücken Sie den MIC CONTROL an einem Pedal, um dessen Effekt mit dem Mikrofon ein- oder auszuschalten. Sie können diesen Schalter bei einem oder mehreren Pedalen aktivieren. Wenn Sie die Funktion Mic Control nicht verwenden wollen, achten Sie darauf, dass der MIC CONTROL-Schalter bei diesem Pedal nicht gedrückt ist. Wenn Sie mit mehreren Pedalen arbeiten, muss die Durchleitung des Steuersignals bei allen Pedalen (nur nicht beim letzten Pedal) aktiviert sein. Um die Durchleitung des Steuersignals an- oder abzuschalten, halten Sie den Taster des Fußpedals und den Schalter am Mikrofon drei Sekunden lang gedrückt. Wie Sie Rückkopplungen vermeiden • Achten Sie darauf, dass Ihr Monitor und/oder die Lautsprecher Ihrer PA nicht direkt auf die Vorderseite Ihres Mikrofons abstrahlen. • Singen Sie so nah wie möglich an Ihrem Mikrofon. • Verwenden Sie ein dynamisches Mikrofon mit Supernierencharakteristik wie zum Beispiel ein MP-70 oder MP-75 von TC-Helicon. • Stellen Sie den Kanal-EQ oder den grafischen Equalizer Ihrer PA auf eine flache Kennlinie ein. • Wenn keine andere Maßnahme hilft, muss die Band leiser spielen beziehungsweise ihre Bühnenmonitore leiser stellen.
-
Seite 10: Häufige Fragen Und Antworten
Kann ich dieses Gerät auch in einem Effektweg (Aux Send/Return) betreiben? Ja. Sie benötigen hierfür symmetrische XLR-auf-TRS-Adapterkabel. Um das Linepegel-Signal von Ihrem Mischpult korrekt zu verarbeiten, sollten Sie den Regler MIC Gain auf den kleinsten Wert (linker Anschlag) einstellen. Benötige ich eine DI-Box, um dieses Gerät an einem Mischpult zu betreiben? Nein. Warum schaltet das Gerät selbsttätig Effekte ein und aus? Dies kann geschehen, wenn Sie den Schalter MIC CONTROL aktiviert haben und das Gerät mit einem Mischpult verbunden haben, das mit „pseudosymmetrischen“ Ausgängen ausgestattet ist. Sie sollten den Schalter MIC CONTROL nur aktivieren, wenn Sie ein Mikrofon von TC-Helicon verwenden, das die Funktion Mic Control unterstützt. -
Seite 11: Technische Daten
Eingang Eingangsimpedanz Mikrofoneingang: Symmetrisch: 2,68 kOhm Pegel Mikr.-Eingang bei 0 dBFS: -42 dBu bis +1 dBu EIN bei max. Mikr.-Anhe. Rg = 150 Ohm: -126 dBu Störabstand Mikr.-Eingang: > 104 dB Ausgang Ausgangsimpedanz, symm./asymm.: 200/100 Ohm Ausgang Vollpegel: +1 dBu Dynamik: > 104 dB, 20 Hz bis 20 kHz Frequenzgang: +0/-0,3 dB, 20 Hz bis 20 kHz Stromversorgung Netzteil (im Lieferumfang enthalten): 12V .4A Leistungsaufnahme: 5,6 W Anforderungen Betriebstemperatur: 0°C bis 50°C (32°F bis 122°F) Lagertemperatur: -30°C bis 70°C (-22°F bis 167°F) Max. Feuchtigkeit: 90 % nicht-kondensierend Abmessungen und Gewicht Abmessungen: 140 x 90 x 60 (5,4” x 3,5” x 2,3”) Gewicht: 0.92 brit. Pfund (420 g) Garantie Garantieinformationen finden Sie unter www.tc-helicon.com/support Aufgrund ständiger Weiterentwicklung können sich diese Daten ohne weitere Ankündigung ändern.
