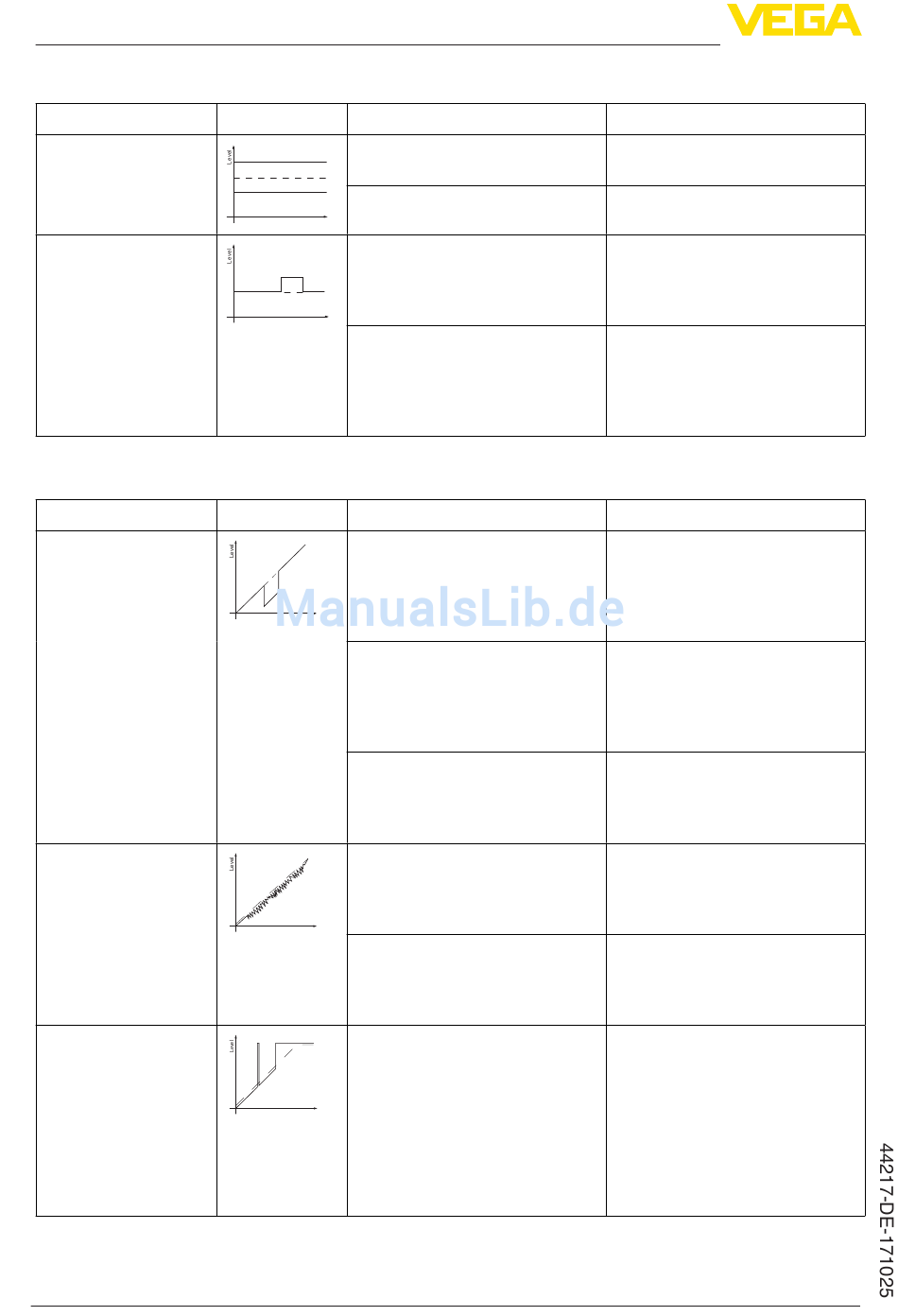

9 Diagnose und Service
Messfehler bei konstantem Füllstand
Fehlerbeschreibung
1. Messwert zeigt zu
geringen bzw. zu ho-
hen Füllstand
2. Messwert springt
Richtung 100 %
Messfehler bei Befüllung
Fehlerbeschreibung
3. Messwert springt bei
der Befüllung in Rich-
tung 0 %
4. Messwert schwankt
um 10 ... 20 %
5. Messwert springt bei
Befüllung sporadisch
auf 100 %
70
Fehlerbild
Ursache
Min.-/Max.-Abgleich nicht
korrekt
Linearisierungskurve falsch
0
time
Prozessbedingt sinkt die Ampli-
tude des Produktechos
Störsignalausblendung wurde
nicht durchgeführt
0
time
Amplitude oder Ort eines Stör-
signals hat sich geändert (z. B.
Kondensat, Produktablagerun-
gen); Störsignalausblendung
passt nicht mehr
Fehlerbild
Ursache
Amplitude eines Vielfachechos
(Behälterdecke - Produkto-
berfläche) ist größer als das
Füllstandecho
0
time
Füllstandecho kann an einer
Störsignalstelle nicht vom Stör-
signal unterschieden werden
(springt auf Vielfachecho)
Querreflexion an einem
Abzugstrichter, Amplitude des
Echos der Querreflexion größer
als das Füllstandecho
Diverse Echos von einer nicht
ebenen Füllgutoberfläche, z. B.
bei Schüttkegel
0
time
Reflexionen von der Füllgu-
toberfläche über die Behälter-
wand (Ablenkung)
Variierendes Kondensat oder
Verschmutzungen an der
Antenne
0
time
Beseitigung
Min.-/Max.-Abgleich anpassen
Linearisierungskurve anpassen
Störsignalausblendung durch-
führen
Ursache der veränderten Störsi-
gnale ermitteln, Störsignalaus-
blendung mit z. B. Kondensat
durchführen
Beseitigung
Parameter Anwendung prüfen,
speziell Behälterdecke,
Mediumtyp, Klöpperboden,
hohe Dielektrizitätszahl, ggf.
anpassen
Bei Störungen durch Einbauten
im Nahbereich: Polarisations-
richtung ändern
Günstigere Einbauposition
wählen
Sensor auf gegenüberliegende
Trichterwand ausrichten, Kreu-
zung mit Befüllstrom vermeiden
Parameter Mediumtyp prüfen,
ggf. anpassen
Einbauposition und Sensoraus-
richtung optimieren
Günstigere Einbauposition
wählen, Sensorausrichtung
optimieren, z. B. mit Schwenk-
halterung
Störsignalausblendung
durchführen oder Störsignal-
ausblendung mit Kondensat/
Verschmutzung im Nahbereich
durch Editieren erhöhen
Bei Schüttgütern Radarsensor
mit Luftspülanschluss oder
flexible Antennenabdeckung
verwenden
VEGAFLEX 81 • Profibus PA
