Inhaltszusammenfassung für Omron M500 IT

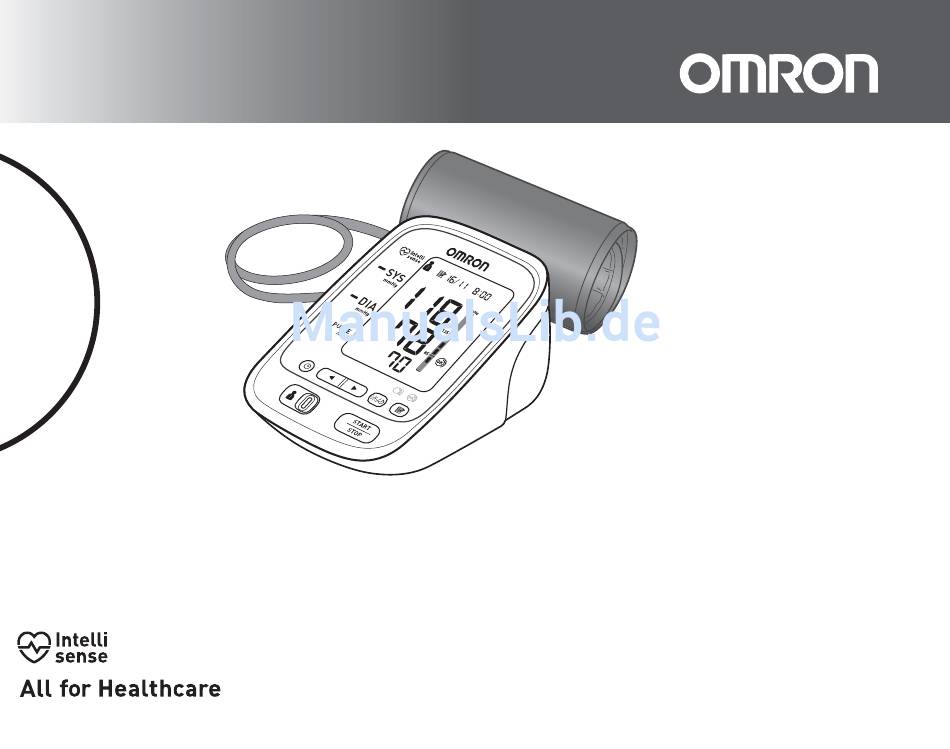

- Seite 1 Automatisches Blutdruckmessgerät Modell M500 IT Gebrauchsanweisung IM-HEM-7322U-D-02-07/2015 1683277-9B...
- Seite 3 H A F H AG...
-
Seite 4: Inhaltsverzeichnis
Inhalt Vielen Dank, dass Sie sich für das automatische Blutdruckmessgerät OMRON M500 IT entschieden haben. Das OMRON M500 IT ist ein handliches vollautomatisches Blutdruckmessgerät, das auf dem oszillo- metrischen Prinzip beruht. Es misst Ihren Blutdruck und die Pulsfrequenz einfach und schnell. Für das bequeme, kontrollierte Aufpumpen, ohne dass der Druck voreingestellt werden muss oder neu aufgepumpt werden muss, verwendet das Gerät die fortschrittliche Technik „IntelliSense“. -
Seite 5: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Warnung: Zeigt eine möglicherweise gefährliche Situation an, die, wenn sie nicht vermieden wird, zum Tod oder zu sehr schweren Verletzungen führen kann. (Allgemeine Verwendung) Passen Sie NICHT aufgrund der Messergebnisse dieses Blutdruckmessgerätes die Medikation an. Nehmen Sie die Medikamente wie von Ihrem Arzt verschrieben. Nur ein Arzt ist qualifiziert, um Bluthochdruck zu diagnosti- zieren und zu behandeln. - Seite 6 Wichtige Sicherheitsinformationen Vorsicht: Zeigt eine möglicherweise gefährliche Situation an, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen des Benutzers oder des Patienten oder zu Geräte- schäden beziehungsweise Schäden an anderen Gegenständen führen kann. (Allgemeine Verwendung) Wenden Sie sich stets an Ihren Arzt. Selbstdiagnose und Selbstbehandlung anhand der Messergebnisse sind gefährlich.
- Seite 7 Ziehen Sie den Stecker heraus, wenn das Gerät nicht verwendet wird. Ziehen Sie vor dem Reinigen den Netzstecker ab. Verwenden Sie ausschließlich ein für dieses Gerät entwickeltes OMRON-Netzteil. Die Verwendung eines nicht dafür zugelassenen Netzteils kann das Gerät beschädigen und/oder zu Gefahren im Zusammenhang mit dem Gerät führen.
-
Seite 8: Übersicht Über Das Messgerät
1. Übersicht über das Messgerät Öffnen Sie die hintere Umschlagseite, um Folgendes zu lesen: Die Buchstabenbezeichnungen auf der hinteren Umschlagseite entsprechen denen auf dieser Seite. Messgerät BENUTZER-ID-Symbol Mittelwertsymbol Anzeige Systolischer Blutdruck Leuchte der Manschettensitzkontrolle Diastolischer Blutdruck Speichertaste Übertragungsanzeige Wochenmittelwert-Taste Taste START/STOP Symbol DATA/FULL OK-Symbol Tasten Aufwärts/Abwärts... -
Seite 9: Anzeigesymbole
1. Übersicht über das Messgerät Anzeigesymbole Symbol Unregelmäßiger Herzschlag ( Normaler Herzschlag Wenn das Messgerät während der Messung zwei Mal oder öfter einen Puls unregelmäßigen Herzschlag erkennt, erscheint auf der Anzeige mit den Blutdruck Messwerten das Symbol für unregelmäßigen Herzschlag. Ein unregelmäßiger Herzschlag ist definiert als ein Herzrhythmus, der Unregelmäßiger Herzschlag Kurz Lang... - Seite 10 1. Übersicht über das Messgerät Farbanzeige für Blutdruck Wenn Ihr systolischer oder diastolischer Blutdruck über dem Normalbereich liegt (135 mmHg für den systolischen Blutdruck bzw. 85 mmHg für den diastolischen Blutdruck), leuchtet die Farbanzeige für den Blutdruck „orange“, während das Messergebnis angezeigt wird. Wenn die Werte im Normalbereich liegen, leuchtet die Farbanzeige für den Blutdruck „grün“.
-
Seite 11: Vorbereitung
2. Vorbereitung 2.1 Einlegen der Batterien Entfernen Sie die Batterie- abdeckung. Legen Sie 4 AA-Batterien wie gezeigt in das Batteriefach ein. Setzen Sie die Batterieabdeckung wieder ein. Hinweise: • Schalten Sie das Messgerät aus und tauschen Sie alle Batterien gleichzeitig aus, wenn das Symbol für niedrigen Batterieladestand ( ) auf der Anzeige erscheint. -
Seite 12: Verwendung Des Netzteils
2. Vorbereitung 2.2 Verwendung des Netzteils Den Netzteilstecker in den Netzteilanschluss auf der Rückseite des Messgerätes einstecken. Schließen Sie das Netzteil an einer Steckdose an. Zum Trennen des Netzteils sollte zuerst der Netzstecker des Netzteils aus der Steck- dose und dann der Netzteilstecker vom Messgerät abgezogen werden. -
Seite 13: Datum Und Uhrzeit Einstellen
2. Vorbereitung Öffnen Sie die hintere Umschlagseite, um Folgendes zu lesen: Die Buchstabenbezeichnungen auf der hinteren Umschlagseite entsprechen denen auf dieser Seite. 2.3 Datum und Uhrzeit einstellen Bevor das Messgerät zum ersten Mal verwendet wird, das richtige Datum und die Uhrzeit einstellen. Drücken Sie die Taste zur Einstellung von Datum/Uhrzeit ( Das Jahr in der... -
Seite 14: Verwendung Des Messgerätes
• Der Blutdruck kann sich zwischen dem rechten und linken Arm unterscheiden, die gemessenen Blut- druckwerte können ebenfalls unterschiedlich sein. OMRON empfiehlt daher, immer denselben Arm für Messungen zu verwenden. Falls sich die Werte zwischen beiden Armen sehr deutlich unterscheiden,... -
Seite 15: So Sitzen Sie Richtig
3. Verwendung des Messgerätes 3.2 So sitzen Sie richtig Zur Messung müssen Sie entspannt und bequem sitzen, bei angenehmer Raum- temperatur. 30 Minuten vor der Messung sind Baden, Alkohol- und Koffeingenuss, Rauchen, Sport und Mahlzeiten zu meiden. • Setzen Sie sich auf einen Stuhl und stellen Sie Ihre Füße flach auf den Boden auf. •... -
Seite 16: Eine Messung Vornehmen
3. Verwendung des Messgerätes 3.3 Eine Messung vornehmen Hinweise: • Drücken Sie zum Abbrechen einer Messung einmal die START/STOP-Taste, um die Luft aus der Manschette abzulassen. • Halten Sie während der Messung still. Das Messgerät ist dafür konzipiert, für 2 Personen Messungen durchzuführen und die Mess- werte im Speicher zu speichern, indem die BENUTZER-IDs 1 und 2 verwendet werden. - Seite 17 3. Verwendung des Messgerätes Nehmen Sie die Manschette ab. Drücken Sie die Taste START/STOP, um das Messgerät auszuschalten. Das Messgerät speichert das Messergebnis automatisch in seinem Speicher. Er schaltet sich automatisch nach 2 Minuten aus. Hinweis: Vor der nächsten Messung mindestens 2-3 Minuten warten. Dadurch können die Arterien wieder zum Zustand vor der Messung zurückkehren.
-
Seite 18: Benutzung Der Speicherfunktion
3. Verwendung des Messgerätes 3.4 Benutzung der Speicherfunktion Das Messgerät speichert automatisch bis zu 100 Messergebnisse für jeden Benutzer (1 und 2). Das Gerät kann auch einen Mittelwert berechnen, der auf den letzten 3 innerhalb von 10 Minuten gemessenen Werten basiert. Hinweise: •... - Seite 19 3. Verwendung des Messgerätes Anzeige des Mittelwerts Wählen Sie Ihre BENUTZER-ID (1 oder 2). Drücken Sie die Taste , und halten Sie sie mindestens 3 Sekunden gedrückt. Hinweise: • Wenn der vorherige Messwert ohne Einstellung von Datum und Uhrzeit aufgenommen wurde, wird der Mittelwert nicht berechnet. •...
-
Seite 20: Anzeige Der Wöchentlichen Mittelwerte
3. Verwendung des Messgerätes Anzeige der wöchentlichen Mittelwerte Das Messgerät berechnet für jeden Benutzer wöchentliche Mittelwerte aus den am Morgen und am Abend innerhalb der letzten 8 Wochen durchgeführten Messungen und zeigt diese an. Hinweis: Die Woche beginnt am Sonntag um 2:00 Uhr morgens. Wählen Sie Ihre BENUTZER-ID (1 oder 2). - Seite 21 3. Verwendung des Messgerätes Hinweis: Falls im Speicher keine Messwerte gespeichert sind, wird die Anzeige rechts angezeigt. Wöchentlicher Morgenmittelwert Messungen vom Morgen Das ist der Mittelwert für Messungen, Sonntag Montag Dienstag Mittwoch Donnerstag Freitag Samstag 04:00 die am Morgen (4:00 Uhr bis 11:59 Erste Messung am Messung Uhr) zwischen Sonntag und Samstag...
- Seite 22 3. Verwendung des Messgerätes Übertragen der Messwerte Wenn Sie die Software Bi-LINK das erste Mal verwenden, lesen Sie die Anweisungen zur ersten Einrichtung auf der Website www.bi-link.omron.com. Öffnen Sie die Abdeckung des USB-Anschlusses. Verbinden Sie das USB-Kabel mit einem PC.
-
Seite 23: Drücken Sie Die Speichertaste, Während Das Speicher
3. Verwendung des Messgerätes Löschen aller gespeicherten Werte Die gespeicherten Werte werden abhängig von der BENUTZER-ID gelöscht. Wählen Sie Ihre BENUTZER-ID (1 oder 2). Drücken Sie die Speichertaste, während das Speicher- symbol ( ) angezeigt wird. Halten Sie die Taste gedrückt und drücken Sie dabei mindestens 3 Sekunden lang die Taste... -
Seite 24: Fehlermeldungen Und Fehlersuche Und -Behebung
4. Fehlermeldungen und Fehlersuche und -behebung 4.1 Fehlermeldungen Anzeige Ursache Lösung Nehmen Sie die Manschette ab. Warten Sie 2-3 Minuten und wiederholen Sie dann die Messung. Unregelmäßige Herzschläge wurden erkannt. Wiederholen Sie die Schritte aus Abschnitt 3.3. Falls dieser Fehler weiterhin auftritt, so wenden Sie sich an Ihren Arzt. - Seite 25 Bewegung bei der Messung. Details dazu finden Sie in Abschnitt 3.3. Entfernen Sie sämtliche Kleidung, die die Manschette behindert. Kleidung behindert die Manschette. Details dazu finden Sie in Abschnitt 3.1. Wenden Sie sich an Ihren OMRON-Einzel- Gerätefehler. händler oder Vertreter.
-
Seite 26: Fehlersuche Und -Behebung
4. Fehlermeldungen und Fehlersuche und -behebung 4.2 Fehlersuche und -behebung Problem Ursache Lösung Legen Sie die Manschette fester an. Die Manschette sitzt zu locker. Details dazu finden Sie in Abschnitt 3.1. Halten Sie still und sprechen Sie nicht Bewegung oder Sprechen bei während der Messung. - Seite 27 Details dazu finden Sie in Abschnitt 2.1. • Die Taste START/STOP drücken und die Messung wiederholen. • Die Batterien gegen neue auswechseln. Andere Probleme. Falls das Problem weiterhin besteht, wenden Sie sich an Ihren OMRON- Einzelhändler oder Vertreter.
-
Seite 28: Wartung Und Lagerung
• Durch Veränderungen oder Modifikationen, die vom Hersteller nicht genehmigt sind, wird die Benutzer- garantie ungültig. Zerlegen Sie das Messgerät und seine Komponenten nicht und versuchen Sie nicht, diese selbst zu reparieren. Wenden Sie sich an Ihren OMRON-Einzelhändler oder Vertreter. Kalibrierung und Wartung •... -
Seite 29: Lagerung
5. Wartung und Lagerung 5.2 Lagerung Das Messgerät im Aufbewahrungsbehälter lassen, wenn es nicht verwendet wird. Ziehen Sie den Luftschlauchstecker aus der Luft- schlauchbuchse heraus. Legen Sie den Luftschlauch vorsichtig gefaltet in die Manschette. Hinweis: Biegen oder knicken Sie den Luftschlauch nicht übermäßig. Legen Sie das Messgerät und die Man- schette in den Aufbewahrungsbehälter. -
Seite 30: Medizinisches Optionales Zubehör
5. Wartung und Lagerung 5.3 Medizinisches optionales Zubehör (im Rahmen der EG-Richtlinie für medizinische Geräte 93/42/EWG) Manschette Netzteil Armumfang 22 – 42 cm Intelli Cuff Netzteil S-9515336-9 HEM-FL31 (Modell: HEM-FL31-E) 5.4 Sonstige optionale Teile/Ersatzteile USB-Kabel USB-Kabel 9517499-4... -
Seite 31: Technische Daten
6. Technische Daten Produktbeschreibung Automatisches Blutdruckmessgerät Modell OMRON M500 IT (HEM-7322U-D) Anzeige Digitale LCD-Anzeige Messmethode Oszillometrische Methode Messbereich Druck: 0 bis 299 mmHg Puls: 40 bis 180 Schläge/Min. Druck: ±3 mmHg Genauigkeit Puls: ±5 % des angezeigten Werts Aufpumpen Durch Elektro-Pumpe und das Fuzzy-Logik-Kontrollsystem... - Seite 32 Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen und Teil 3: Ergänzende Anforde- rungen für elektromechanische Blutdruckmessgeräte. • Dieses OMRON-Messgerät wurde unter Einhaltung des strengen Qualitätssystems von OMRON HEALTHCARE Co. Ltd., Japan, hergestellt. Das Herzstück für OMRON-Mess- geräte, der Drucksensor, wird in Japan hergestellt.
- Seite 33 Ziel, unsichere Produktsituationen zu vermeiden. Diese Norm regelt die Stufen der Immunität gegenüber elektromagnetischen Störungen und die maximalen elektromagnetischen Emissionswerte für medizinische Geräte. Dieses von OMRON HEALTHCARE hergestellte medizinische Gerät erfüllt die Norm EN60601-1-2:2007 sowohl in Bezug auf die Immunität als auch in Bezug auf Emissionen.
-
Seite 34: Einige Nützliche Informationen Über Den Blutdruck
7. Einige nützliche Informationen über den Blutdruck Blutdruck - was ist das eigentlich? Der Blutdruck ist die Kraft, mit der der Blutstrom gegen die Arterienwände drückt. Der arterielle Druck ändert sich im Verlauf des Herzzyklus ständig. Der höchste Druckwert im Zyklus heißt systolischer Blutdruck; der niedrigste wird als diastoli- scher Blutdruck bezeichnet. - Seite 37 Prüfen Sie folgende Teile des Lieferumfangs!
- Seite 38 OMRON HEALTHCARE Co., Ltd. Hersteller 53, Kunotsubo, Terado-cho, Muko, KYOTO, 617-0002 JAPAN OMRON HEALTHCARE EUROPE B.V. EU-Repräsentant Scorpius 33, 2132 LR Hoofddorp, NIEDERLANDE www.omron-healthcare.com OMRON DALIAN Co., Ltd. Produktionsstätte No. 3, Song Jiang Road, Economic and Technical Development Zone, Dalian 116600, China...
