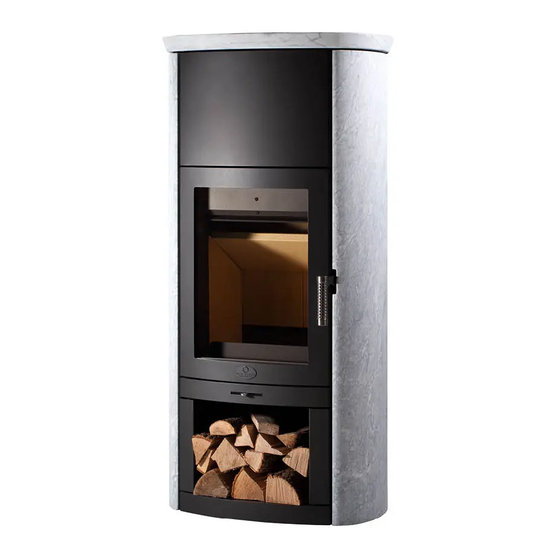

- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Rio S Rio WF Rio SP Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGEANLEITUNG FÜR KAMINOFEN Modell: Rio S / WF / SP Inhalt: Seite Datenblatt Sicherheitsabstände Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Zubehör Lieferumfang Produktdatenblatt Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen... -
Seite 4: Datenblatt
1 Datenblatt (Maße in cm) Seite 4... - Seite 5 Technische Daten Rio S Stone Rio S Steel Rio S Keramik Höhe 104,5 cm 104,5 cm 103 cm Breite 65 cm 65 cm 65 cm Tiefe 51,5 cm 51,5 cm 51,5 cm Gesamtgewicht 228 kg 175 kg 206 kg Gewicht Schamotte...
- Seite 6 Technische Daten Rio SP Stone Rio SP Keramik Höhe 134 cm 132,5 cm Breite 65 cm 65 cm Tiefe 51,5 cm 51,5 cm Gesamtgewicht 348 / 358 kg 332 kg Gewicht Schamotte 26 kg 26 kg Gewicht Speicherblock 101 kg 101 kg Rauchrohrstutzen Ø...
-
Seite 7: Sicherheitsabstände
Folgende Prüfnormen und Anforderungen werden erfüllt EN 13240 1. BImSchV Stufe 2 Österreich Art. 15a B-VG BStV München BStV Regensburg FBStVO Aachen Schweiz LRV 2011 VKF-Nr. 25846 2 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. -
Seite 8: Weitere Hinweise
3 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren. -
Seite 9: Luftschieberstellungen
4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel geregelt. Der Abbrand einer Brennstoffmenge (4) von 2,0 bis 2,2 kg (entspricht ca.3 Stk. Holzscheit) dauert je nach Brennstoffqualität, Schornstein- und Witterungsbedingungen ca. -
Seite 10: Einbau Der Schamotte
5 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 11 Bodenplatte (3) mit Sichtseite nach oben in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben. Primärluftleiste (4) hinter der Bodenplatte (3) in den Brennraum stellen und ausmitteln. Die Bodenplatte (3) nach hinten schieben. Den linken (5) und den rechten Rückwandstein (6) mit Sichtseite zum Feuerraum einsetzen und ausmitteln.
-
Seite 12: Reinigung
Schamotteeinbau prüfen! Bei einem richtigen Einbau sind keine offenen Fugen sichtbar. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. 6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. -
Seite 13: Montage
Linkes Seitenteil Rückwand Ausschnitt für Feuerraumtüre Außenluft Holzfach Rio S Stone Achtung: Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: ·... - Seite 14 Den Kaminofen (1) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen. Bei Bedarf den Kaminofen (1) mit Hilfe der Stellfüße (6) ausrichten. Diese können mit einem Maulschlüssel eingestellt werden. Das rechte Seitenteil (3) mit den Haken (7) in die Frontplatte einhängen.
- Seite 15 Die Rückwand (2) von hinten auf die 2 Gewindebolzen stecken und mit Scheibe und Hutmutter (9) anschrauben. Darauf achten, dass die seitlichen Kanten (10) der Rückwand in die hinteren Falze des rechten (3) und linken (4) Seitenteils gleitet. Das Einlegefach (5) auf die seitlichen Schienen (11) auflegen und vorsichtig nach hinten schieben.
- Seite 16 Rio WF Steindeckel Linkes Seitenteil Ausschnitt für Rauchrohr Wärmefach WF-Einleger Rückwand Feuerraumtüre Ausschnitt für Außenluft Schublade Rio WF Stone Achtung: Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B.
- Seite 17 Den Kaminofen (1) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen. Bei Bedarf den Kaminofen (1) mit Hilfe der Stellfüße (7) ausrichten. Dazu die Schublade (5) ausbauen. Die Schublade (5) ganz herausziehen und durch Drücken der beidseitigen Verriegelungshebel (8) an den Teleskopschienen (9) diese voneinander trennen.
- Seite 18 Die Rückwand (2) von hinten auf die 2 Gewindebolzen stecken und mit Scheibe und Hutmutter (12) anschrauben. Darauf achten, dass die seitlichen Kanten der Rückwand (13) in die hinteren Falze des rechten (3) und linken (4) Seitenteils gleitet. Den WF-Einleger (6) von vorne in das Wärmefach schieben, bis dieser in die Fixierschrauben (14) einrastet.
- Seite 19 Die Schublade (5) einbauen. Deckel (15) auf den Kaminofen legen. Darauf achten, dass die Fixierstifte (16) in die Bohrungen an der Unterseite des Deckels einrasten. Mit Hilfe der Fixierstifte (16) kann die Höheneinstellung des Steindeckels vorgenommen werden, um ein kippeln zu vermeiden.
- Seite 20 Rio SP Steindeckel Ausschnitt für Rauchrohr Speichersteine Linkes Seitenteil Rückwand Feuerraumtür Ausschnitt für Holzfach Außenluft Rio SP Stone Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: ·...
- Seite 21 Den Kaminofen (1) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen. Bei Bedarf den Kaminofen (1) mit Hilfe der Stellfüße (7) ausrichten. Diese können mit einem Maulschlüssel eingestellt werden. Das rechte Seitenteil (3) mit den Haken (8) in die Frontplatte einhängen.
- Seite 22 Die rechte (11) und die linke (12) Lasche mit Sechskantschrauben (13) an die Seitenteile (3,4) schrauben. Am Querträger (10) werden die Laschen (11,12) mit Linsenkopfschrauben (13) befestigt. Der Speicherblock (6) besteht aus 6 Speichersteinen: 1 x Speicherstein unten rechts (14) 1 x Speicherstein unten links (15) 4 x Speicherstein oben (16) Den rechten (14) und linken (15)
- Seite 23 Alternativ können die Speichersteine von vorne eingebaut werden. Die beiden oberen Sechskantschrauben (18) lockern. Die beiden unteren Linsenkopfschrauben (19) lockern. Die Blende (17) abnehmen Die Stahlkonsole (20) nicht lösen, damit die Voreinstellung der Blendenposition beibehalten bleibt. Den Speicherblock (6) von vorne einsetzen.
- Seite 24 Die Rückwand (2) von hinten auf die 2 Gewindebolzen stecken und mit Scheibe und Hutmutter (21) anschrauben. Darauf achten, dass die seitlichen Kanten (22) der Rückwand in die hinteren Falze der rechten (3) und linken (4) Seitenverkleidung gleitet. Das Einlegefach (5) auf die seitlichen Schienen (23) auflegen und vorsichtig nach hinten schieben.
-
Seite 25: Außenluftanschluß
8 Außenluftanschluß Außenluftanschluß Der Kaminofen ist für einen Außenluftanschluß nach hinten (H) oder nach unten (U) vorbereitet. Je nach Anschlußvariante den Außenluftstutzen (1) hinten oder unten montieren. Die andere Öffnung mit dem Verschlußdeckel (2) verschließen, um Falschluft zu vermeiden. Je nach Ausführung des Kaminofens müssen vorbereitete Ausbrüche vorgenommen werden, oder spezielle Bauteile montiert werden. -
Seite 26: Zubehör
9 Zubehör Feuerschutz-Vorlegeplatten Die Max Blank – Vorlegeplatten sind eine praktische Lösung um den Boden seitlich und vor dem Kaminofen zu schützen. Die Vorlegeplatten können zum Reinigen und auch bei Nichtbetreiben des Kaminofens entfernt werden. 10 Lieferumfang - Kaminofen - Brennraumauskleidung... -
Seite 27: Produktdatenblatt
11 Produktdatenblatt Max Blank GmbH Name oder Warenzeichen Klaus-Blank-Straße 1 D-91747 Westheim Modellkennung KO2-S2 (Rio S, Rio WF, Rio SP) Energieeffizienzklasse Direkte Wärmeleistung 6,5 kW Indirekte Wärmeleistung N.A. (angeben falls zutreffend) Energieeffizienzindex (EEI) 116,2 Brennstoff-Energieeffizienz 87,1 % bei Nennwärmeleistung sowie gegebenenfalls Brennstoff-Energieeffizienz N.A. - Seite 28 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Rio-S2-DE-04.docx...
