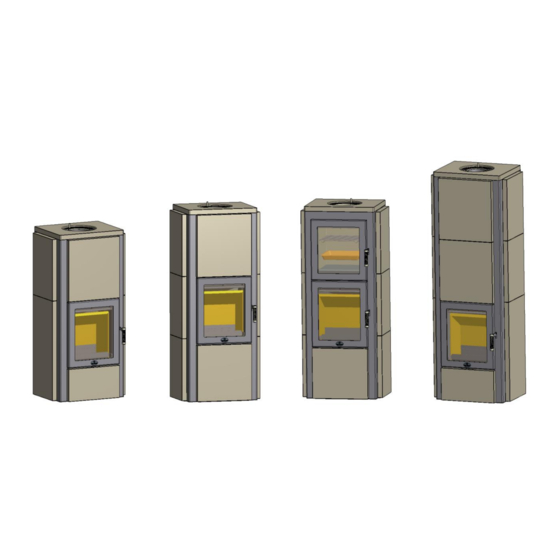

- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Stratos S Stratos L Stratos M Stratos BF Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Stratos Inhalt: Seite Datenblatt Sicherheitsabstände Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Zubehör Lieferumfang Produktdatenblatt Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. -
Seite 4: Datenblatt
1 Datenblatt (Maße in cm) Seite 4... - Seite 5 Stratos BF Technische Daten Stratos S Stratos M Stratos L Stratos BF Höhe 135 cm 154 cm 184,5 cm 154 cm Breite 64,5) cm 64,5 cm 64,5 cm 64,5 cm Tiefe 54,5 cm 54,5 cm 54,5 cm 54,5 cm Gesamtgewicht...
- Seite 6 Prüfwerte nach DIN EN 13240 Zeitbrandfeuerstätte Zulässige Brennstoffe Scheitholz, Holzbriketts max. Abbrandmenge 2,9 kg / Stunde Nennwärmeleistung 6,5 kW Raumwärmeleistung 6,5 kW 6,5 kW – 3,3 kW Wärmeleistungsbereich Wirkungsgrad 87,1 % CO (13%O 1074 mg/m³ CO (13%O 0,086 % Staub (13%O 31 mg/m³...
-
Seite 7: Sicherheitsabstände
2 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Abstände zu brennbaren Bauteilen: Im Strahlungsbereich (2) der Feuerscheibe muss ein Abstand von 80 cm zu brennbaren Bauteilen eingehalten werden. -
Seite 8: Weitere Hinweise
3 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren. -
Seite 9: Luftschieberstellungen
4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel geregelt. Der Abbrand einer Brennstoffmenge (4) von 2,0 bis 2,2 kg (entspricht ca.3 Stk. Holzscheit) dauert je nach Brennstoffqualität, Schornstein- und Witterungsbedingungen ca. -
Seite 10: Einbau Der Schamotte
5 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 11 Bodenplatte (3) mit Sichtseite nach oben in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben. Primärluftleiste (4) hinter der Bodenplatte (3) in den Brennraum stellen und ausmitteln. Die Bodenplatte (3) nach hinten schieben. Den linken (5) und den rechten Rückwandstein (6) mit Sichtseite zum Feuerraum einsetzen und ausmitteln.
-
Seite 12: Reinigung
Schamotteeinbau prüfen! Bei einem richtigen Einbau sind keine offenen Fugen sichtbar. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. 6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. -
Seite 13: Montage
7 Montage Kaminofen Stratos Konvektions- Luftschieber Steindeckel Frontstein Oberer Rückwandstein Oberer Seitenstein Unterer Rückwandstein Unterer Seitenstein Feuerraumtüre Stahlblende Steinblende Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. - Seite 14 Bei Bedarf den Kaminofen mit Hilfe der Stellfüße (2) ausrichten. Nach dem Entfernen der Transportbefestigung darauf achten, dass der Rauchrohrstutzen (3) mit dem Langloch auf der linken Seite nach hinten positioniert wird. Montage der Speichersteine (Option) Zur Montage der Speichersteine das Schieberelement (4) durch lösen der Sechskantschrauben (5) in den Eckprofilen (6) abnehmen.
- Seite 15 Das Schieberelement (4) auf die 4 Eckprofile (5) legen und mit den Sechskantschrauben (6) verschrauben. Die 4 Speichersteinhalter (10) an die Speichersteine (7/8) anlegen und festziehen (11). Übersicht der Steinelemente mit montierten Befestigungslaschen Stratos S mit Rauchrohranschluß nach oben: Seitenstein unten (11) 2 Stück Rückwandstein unten (12) 1 Stück...
- Seite 16 Verriegelung der Steine Vor dem Anbau der Steine die Sechskantmuttern (20) lockern und die beiden Klemmriegel (19) nach innen schieben. Nach dem Anlegen der Steine die Klemmriegel (19) nach außen schieben und die Sechskantmutter (20) festziehen. Den unteren Seitenstein (11) mit der unteren Einhängelasche (21) in die Bodenplatte einhängen Den Seitenstein an die Eckprofile (6)
- Seite 17 Die weiteren Verkleidungssteine auf die gleiche Weise wie die unteren Steine montieren in folgender Reihenfolge montieren: Rückwandstein oben (14) Seitensteine oben (13) Frontstein oben (15) Bei Bedarf wird hier ein oberer Frontstein mit Isolierkassette (18) montiert. Die Steinblende (16) in die Bodenplatte einhängen und mit den Haken (22) in die Frontplatte einhängen.
- Seite 18 Den Steindeckel (17) auf den Kaminofen legen. Dabei müssen die Fixierschrauben (24) in die Bohrungen an der Unterseite des Steindeckels einrasten. Den Steindeckel (17) auf den Eckprofilen (6) aufliegen lassen und bündig ausrichten. Die Deckelrosette (25) in den Falz des Steindeckels (17) einlegen.
- Seite 19 Stratos S mit Rauchrohranschluß hinten: Statt des Rückwandsteines oben (14) wird der Rückwandstein oben mit Öffnung (31) montiert. Hier werden 3 linke (7) und 3 rechte (8) Speichersteine eingebaut. Anordnung siehe Skizze. In die Öffnung des Schieberelementes (4) den Verschlußdeckel (29) einlegen.
- Seite 20 Stratos L mit Rauchrohranschluß nach oben: 15,18 Übersicht der Steinelemente mit montierten Befestigungslaschen Seitenstein unten (11) 2 Stück Rückwandstein unten (12) 1 Stück Seitenstein oben (13) 4 Stück Rückwandstein oben (14) 3 Stück Frontstein oben (15) 1 Stück Steinblende (16) 1 Stück Steindeckel (17) 1 Stück...
- Seite 21 Stratos M 15,18 mit Rauchrohranschluß nach oben: Übersicht der Steinelemente mit montierten Befestigungslaschen Seitenstein unten (34) 2 Stück Rückwandstein unten (35) 1 Stück Seitenstein oben (13) 4 Stück Rückwandstein oben (14) 2 Stück Frontstein oben (15) 1 Stück Steinblende (36) 1 Stück...
- Seite 22 Stratos BF mit Rauchrohranschluß nach oben: Übersicht der Steinelemente mit montierten Befestigungslaschen Seitenstein unten (34) 2 Stück Rückwandstein unten (35) 1 Stück Seitenstein oben (13) 4 Stück Rückwandstein oben (14) 2 Stück Frontstein oben (15) 1 Stück Steinblende (37) 1 Stück Steindeckel (17) 1 Stück Die Montage der Steinverkleidung...
-
Seite 23: Außenluftanschluß
Je nach Anschlußvariante unten (U) oder hinten (H) wird ein gerader Außenluftstutzen (1) unten oder Hinten angebracht und je nach Situation mit einem Flexrohr (2) verbunden. Stratos M, BF Je nach Ausführung des Kaminofens müssen vorbereitete Ausbrüche vorgenommen werden, oder spezielle Bauteile montiert werden. -
Seite 24: Zubehör
9 Zubehör Feuerschutz-Vorlegeplatten Die Max Blank – Vorlegeplatten sind eine praktische Lösung um den Boden seitlich und vor dem Kaminofen zu schützen. Die Vorlegeplatten können zum Reinigen und auch bei Nichtbetreiben des Kaminofens entfernt werden. 10 Lieferumfang - Kaminofen Stratos... -
Seite 25: Produktdatenblatt
11 Produktdatenblatt Max Blank GmbH Name oder Warenzeichen Klaus-Blank-Straße 1 D-91747 Westheim Modellkennung KO2-S2 (Stratos S, Stratos M, Stratos L) Energieeffizienzklasse Direkte Wärmeleistung 6,5 kW Indirekte Wärmeleistung N.A. (angeben falls zutreffend) Energieeffizienzindex (EEI) 116,2 Brennstoff-Energieeffizienz 87,1 % bei Nennwärmeleistung sowie gegebenenfalls Brennstoff-Energieeffizienz N.A. - Seite 26 Max Blank GmbH Name oder Warenzeichen Klaus-Blank-Straße 1 D-91747 Westheim Modellkennung KO2BF-S2 (Stratos BF) Energieeffizienzklasse Direkte Wärmeleistung 6,5 kW Indirekte Wärmeleistung N.A. (angeben falls zutreffend) Energieeffizienzindex (EEI) 116,2 Brennstoff-Energieeffizienz 87,1 % bei Nennwärmeleistung sowie gegebenenfalls Brennstoff-Energieeffizienz N.A. bei Mindestlast - Der Brandschutz- und Sicherheitsabstände u.a.
- Seite 27 Notizen: Seite 27...
- Seite 28 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Stratos-S2-DE-06.docx...
