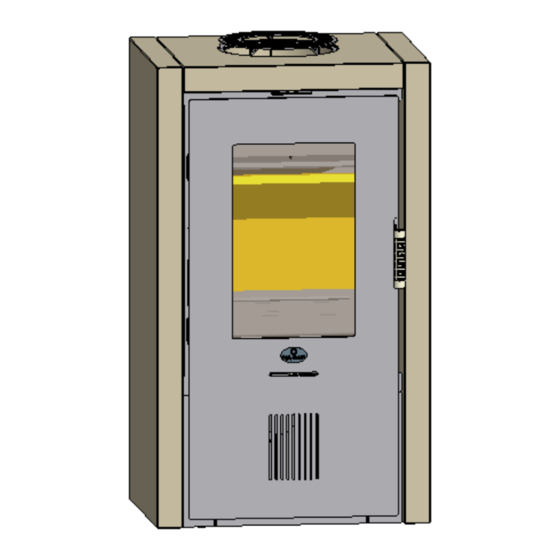

- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Lissabon I Lissabon II Lissabon IV Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGEANLEITUNG FÜR KAMINOFEN Modell: Lissabon Inhalt: Seite Datenblatt Sicherheitsabstände Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Zubehör Lieferumfang Produktdatenblatt Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. -
Seite 4: Datenblatt
1 Datenblatt (Maße in cm) Lissabon I Lissabon II * zukünftiges AL-Maß Lissabon IV Seite 4... - Seite 5 Technische Daten Lissabon I Lissabon II Lissabon IV Höhe 108,5 cm 108,5 cm 114,5 cm Breite 62,5 cm 62,5 cm 62,5 cm Tiefe 47,5 cm 47,5 cm 47,5 cm Gesamtgewicht 420 kg 414 kg 460 kg Gewicht Schamotte 26 kg...
-
Seite 6: Sicherheitsabstände
Folgende Prüfnormen und Anforderungen werden erfüllt EN 13240 1. BImSchV Stufe 2 Österreich Art. 15a B-VG BStV München BStV Regensburg FBStVO Aachen Schweiz LRV 2011 VKF-Nr. 25846 2 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. -
Seite 7: Weitere Hinweise
3 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren. -
Seite 8: Luftschieberstellungen
4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel geregelt. Der Abbrand einer Brennstoffmenge (4) von 2,0 bis 2,2 kg (entspricht ca.3 Stk. Holzscheit) dauert je nach Brennstoffqualität, Schornstein- und Witterungsbedingungen ca. -
Seite 9: Einbau Der Schamotte
5 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 10 Bodenplatte (3) mit Sichtseite nach oben in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben. Primärluftleiste (4) hinter der Bodenplatte (3) in den Brennraum stellen und ausmitteln. Die Bodenplatte (3) nach hinten schieben. Den linken (5) und den rechten Rückwandstein (6) mit Sichtseite zum Feuerraum einsetzen und ausmitteln.
-
Seite 11: Reinigung
Schamotteeinbau prüfen! Bei einem richtigen Einbau sind keine offenen Fugen sichtbar. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. 6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. -
Seite 12: Montage
7 Montage: Kaminofen Lissabon Konvektions- Deckelrosette Steindeckel Luftschieber Rückwandstein Rechter Außenluft Seitenstein Linker Seitenstein Feuerraumtüre Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: ·... - Seite 13 Dazu zuerst die linke (2) Innenverkleidung durch Lösen der Linsenkopfschrauben ausbauen. Danach die rechte Innenverkleidung (3) ausbauen. Den Kaminofen (1) mit Hilfe der Stellfüße (4) ausrichten. Diese können mit einem Maulschlüssel von außen eingestellt werden. Die Stellfüße (4) können auch über die Innenseite des Kaminofens mit einem Sechskantschraubendreher (5) gestellt werden.
- Seite 14 Am Rückwandsteines (10) auf die beiden Gewindestifte (11) die Sechskantmutter und Beilagscheibe auf das Maß 33mm einstellen. Auf der unteren Seite des Rückwand- Steines (10) befindet sich der Steinauflagewinkel (12). Den Rückwandstein (10) mit dem Steinauflagewinkel (12) vorsichtig auf den hinteren Sockelhalter (13) stellen und dabei die oberen Gewindestifte (11) durch die Bohrungen des oberen Steinhalters (14) führen.
- Seite 15 Durch Verstellen der Sechskantmuttern auf den Gewindestiften (13) den Rückwandstein (10) ausrichten. Mit Hilfe der Stellschrauben (18) kann der Rückwandstein (10) in der Höhe justiert werden. Dabei die Klemmschrauben (19) lockern und nach dem Einstellen wieder klemmen. Seite 15...
- Seite 16 Jeweils am rechten (20) und am linken (21) Seitenstein auf die beiden Gewindestifte (22) die Sechskantmutter und Beilagscheibe aufschrauben und auf das Maß 32mm einstellen. Auf der unteren Seite der Seitensteine (20)(21) sind die befinden sich die Steinauflagewinkel für die rechte Seite (23) und für die linke Seite (24).
- Seite 17 Durch Verstellen der Sechskantmuttern auf den Gewindestiften (22) kann der Seitenstein (20) zum Rückwandstein (10) ausgerichtet werden. Nach dem einstellen der Steine die Sechskantmuttern (22) wieder festziehen. Mit Hilfe der Stellschrauben (29) kann der Seitenstein (20) in der Höhe ausgerichtet werden. Dabei die beiden Klemmschrauben (30) lösen und nach dem Einstellen wieder klemmen.
- Seite 18 Die Montage des linken Seitensteines (21) erfolgt analog. Das Zwischenblech (6) mit dem Konvektionsluftschieber (7) auf den Auflagenhaltern (9) platzieren und mit den 4 Linsenkopfschrauben (8) verschrauben. Den Steindeckel (31) auf die Fixier- Schrauben (32) vom Zwischenblech (6) legen. Dabei müssen die Fixierschrauben (32) in die Bohrungen an der Unterseite des Steindeckels (31) einrasten.
- Seite 19 Steindeckel (34) aufgelegt. Die Deckelrosette (33) auf in den Falz vom Steindeckel (34) legen Die Montage des Kaminofens Lissabon II erfolgt analog. Die rechte Innenverkleidung (3) wieder in das Sockelgestell (35) einbauen. Die linke Innenverkleidung (2) in das Sockelgestell (35) einbauen.
- Seite 20 Konvektionsluftschieber Der Kaminofen Lissabon ist mit einem Konvektionsluftschieber (36) ausgerüstet, mit dem die Abgabe der Konvektionsluft eingestellt werden kann. Sind die Konvektionsluftöffnungen offen (37) gibt der Kaminofen schnellere, aber kürzer anhaltende Wärme ab. Bei geschlossenem Konvektionsluftschieber (38) wird weniger Konvektionswärme an den Raum abgegeben, die aber länger anhaltend ist.
-
Seite 21: Außenluftanschluß
8 Außenluftanschluß Außenluftanschluß Der Kaminofen ist für einen Außenluftanschluß nach hinten (H) oder nach unten (U) vorbereitet. Je nach Anschlußvariante den Außenluftstutzen (1) hinten oder unten montieren. Die andere Öffnung mit dem Verschlußdeckel (2) verschließen, um Falschluft zu vermeiden. Je nach Ausführung des Kaminofens müssen vorbereitete Ausbrüche vorgenommen werden, oder spezielle Bauteile montiert werden. -
Seite 22: Zubehör
9 Zubehör Feuerschutz-Vorlegeplatten Die Max Blank – Vorlegeplatten sind eine praktische Lösung um den Boden seitlich und vor dem Kaminofen zu schützen. Die Vorlegeplatten können zum Reinigen und auch bei Nichtbetreiben des Kaminofens entfernt werden. 10 Lieferumfang - Kaminofen - Brennraumauskleidung... -
Seite 23: Produktdatenblatt
11 Produktdatenblatt Max Blank GmbH Name oder Warenzeichen Klaus-Blank-Straße 1 D-91747 Westheim Modellkennung KO2-S2 (Lissabon I, Lissabon II, Lissabon IV) Energieeffizienzklasse Direkte Wärmeleistung 6,5 kW Indirekte Wärmeleistung N.A. (angeben falls zutreffend) Energieeffizienzindex (EEI) 116,2 Brennstoff-Energieeffizienz 87,1 % bei Nennwärmeleistung sowie gegebenenfalls Brennstoff-Energieeffizienz N.A. - Seite 24 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Lissabon-S2-DE-03.docx...
