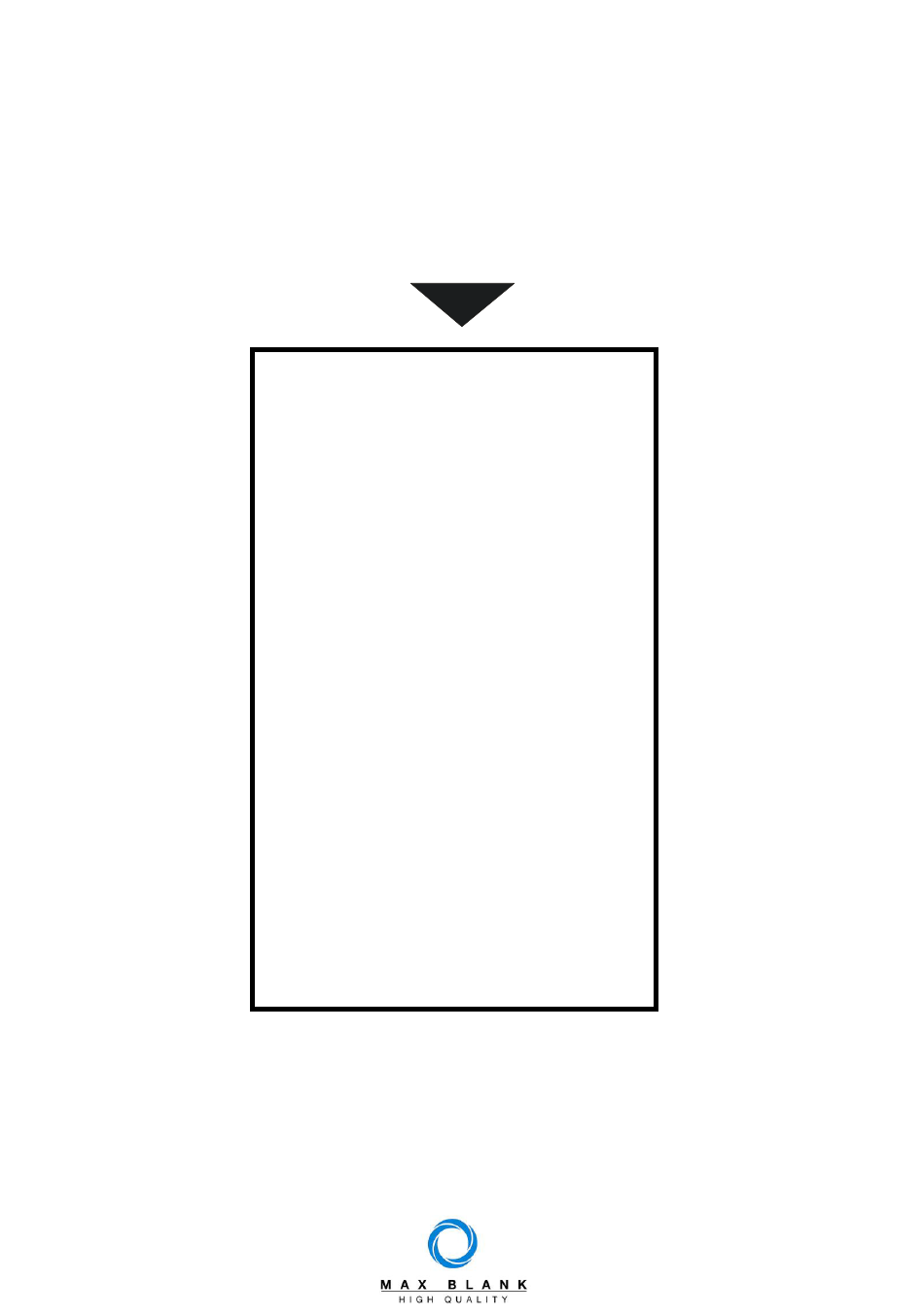

Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt.
MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Chur Inhalt: Seite Datenblatt Sicherheitsabstände Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Zubehör Lieferumfang Technische Dokumentation Entsorgung Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen...
1 Datenblatt (Maße in cm) Chur Technische Daten Prüfwerte nach DIN EN 13240 Zeitbrandfeuerstätte Höhe 165 cm Zulässige Brennstoffe Scheitholz, Holzbriketts Breite 90 cm Brennstoff-Füllmenge 2,2 kg Tiefe 68 cm Brennstoffdurchsatz 2,2 kg/h Gesamtgewicht 558 kg Nennwärmeleistung 7,5 kW (ohne Speicherblock)
Folgende Prüfnormen und Anforderungen werden erfüllt EN 13240 1. BImSchV Stufe 2 Österreich Art. 15a B-VG BStV München BStV Regensburg FBStVO Aachen Schweiz LRV 2011 VKF 9941 Ökodesign 2022 2 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen.
3 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren.
4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel (1) geregelt. Der Abbrand einer Brennstoffmenge (4) von 1,6 bis 1,7 kg (entspricht ca.3 Stk. Holzscheit mit 30 bis 33 cm Länge) dauert je nach Brennstoffqualität, Schornstein- und Witterungs-...
5 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten.
Seite 9
Prallplatte (2) wie abgebildet in den Brennraum einfahren und auf der Auflageschiene (12) ablegen. Umlenkplatte (3) wie abgebildet in den Brennraum einfahren und auf den oberen (O) und hinteren (U) Auflagewinkel ablegen. Bodenplatte (4) mit Sichtseite nach oben in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben.
Seite 10
Den linken unteren Seitenstein (6) in den Falz des Rückwandsteins (5) einfahren und nach außen schieben, bis dieser in den Falz der Bodenplatte (4) einrastet. Den rechten unteren Seitenstein (7) in den Falz des Rückwandsteins (5) einfahren und nach außen schieben, bis dieser in den Falz der Bodenplatte (4) einrastet.
Seite 11
Die hintere (10) und die vordere (11) Deckelplatte wie abgebildet mit Falz nach unten in den Feuerraum einsetzen. Den Feuerbock (13) in die Führungen (14) am Brennraum einsetzen. Schamotteeinbau prüfen! Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Seite 11...
6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kaminofen herausnehmen und dadurch den entfernten Ruß...
7 Montage : Kaminofen Chur Steindeckel Ausschnitt für Rauchrohr hinten Rückwand Steinverkleidung Außenluft Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •...
Seite 14
Stellfüße (2) im Sockel (3) ausrichten. Darauf achten, dass der Abstand (4) von Sockeloberkante bis Boden mind. 97mm beträgt. Die Steinverkleidung vom Chur besteht aus folgenden Teilen: - Frontsteine (5) - 2 Stück - Seitensteine (6) – 4 Stück Die Steinhalterungen (7) am Gestell (8) sind vormontiert und eingestellt.
Seite 15
Speichersteine oben (Option) Der obere Speicherblock (11) besteht aus 6 hinteren (12) und 3 vorderen (13) Speichersteinen. Die Speichersteine wie dargestellt mit der Ringnut nach unten auf den Kaminofen (1) legen. Nebenstehendes Bild zeigt Kaminofen mit eingebautem oberen Speicherblock (11) Speichersteine seitlich (Option) Der seitliche Speicherblock (14) besteht aus 6 Speichersteinen, je...
Seite 16
Nebenstehendes Bild zeigt Kaminofen mit eingebautem seitlichen Speicherblock (14) Die Seitensteine (6) vorsichtig am Gestell (8) mit den Steinhaltern (7) montieren Seite 16...
Seite 17
Die untere Rückwand (17) mit den Haken in die Schlitze am Gestell (8) einhängen. Die obere Rückwand (18) in das Gestell (8) einhängen. Die vordere und hintere Lochblech- Sockelblenden (19) mit Linsenkopfschrauben an den Sockel (3) schrauben Die seitlichen Sockelblenden (20) montieren.
8 Außenluftanschluß Außenluftanschluß Der Kaminofen ist für einen Außenluftanschluß nach unten (U) oder nach hinten (H) vorbereitet. Bei Außenluftanschluß nach unten (U) erfolgt der Anschluss mit dem Außenluftstutzen (1) und geeignetem Flexschlauch oder Rohre. Bei Außenluftanschluß nach hinten (H) erfolgt der Anschluss ebenfalls mit dem Außenluftstutzen (1) in Verbindung mit Flexschlauch oder Rohre.
9 Zubehör Feuerschutz-Vorlegeplatten Die Max Blank – Vorlegeplatten sind eine praktische Lösung um den Boden seitlich und vor dem Kaminofen zu schützen. Die Vorlegeplatten können zum Reinigen und auch bei Nichtbetreiben des Kaminofens entfernt werden. 10 Lieferumfang - Kaminofen Chur...
Technische Dokumentation Technische Dokumentation zu Festbrennstoff-Einzelraumheizgeräten nach Verordnung (EU) 2015/1185 und Verordnung (EU) 2015/1186 Kontaktangaben des Herstellers oder seines autorisierten Vertreters Hersteller: Max Blank GmbH Kontakt: Thomas Blank Klaus-Blank-Straße 1 Anschrift: 91747 Westheim Deutschland Angaben zum Gerät Modellkennung(en): KO1-S2-Chur Gleichwertige Modelle:...
Seite 21
Raumheizungs- Raumheizungs- Emissionen bei Emissionen bei Bevorzugter Sonstige(r) Nennwärmeleistung Mindestwärmeleistung η Brennstoff Brennstoff geeignete(r) [x%]: (nur einer): Brennstoff(e): [x] mg/Nm³ (13% O [x] mg/Nm³ (13% O Scheitholz, nein Feuchtigkeitsgehalt ≤ 25 % Pressholz nein Feuchtigkeitsgehalt < 12 % Sonstige holzartige nein nein Biomasse...
Seite 22
Angabe Symbol Wert Einheit Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen) Hilfsstromverbrauch einstufige Wärmeleistung, keine x,xxx Nennwärmeleistung Raumtemperaturkontrolle zwei oder mehr manuell einstellbare x,xxx nein Mindestwärmeleistung Stufen, keine Raumtemperaturkontrolle Raumtemperaturkontrolle mit x,xxx nein Bereitschaftszustand mechanischem Thermostat mit elektronischer Leistungsbedarf der Pilotflamme nein Raumtemperaturkontrolle Leistungsbedarf der...
12 Entsorgung Hinweis: Das Heizgerät kann in seine verschiedenen Einzelteile zerlegt werden, damit die entsprechenden Teile umweltgerecht recycelt bzw. entsorgt werden können. Für eine ordnungsgemäße Entsorgung des Gerätes empfehlen wir Ihnen mit einem lokalen Entsorgungsunternehmen Kontakt aufzunehmen. Für eine fachgerechte Demontage des Heizgerätes wenden Sie sich bitte an einen entsprechenden Fachbetrieb.
Seite 24
Keramik Vorhandene Keramikteile mechanisch vom Gerät entfernen und als Bauschutt entsorgen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden. Dichtungen (Glasfaser) Die Dichtungen mechanisch aus dem Gerät entfernen. Diese Komponenten dürfen nicht über den Restmüll entsorgt werden, da Glasfaserabfall nicht durch Verbrennung zerstört werden kann. Dichtungen als Glas- und Keramikfasern (künstliche Mineralfasern (KMF)) entsorgen.
Seite 28
Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Chur-S2-DE-06.docx...
