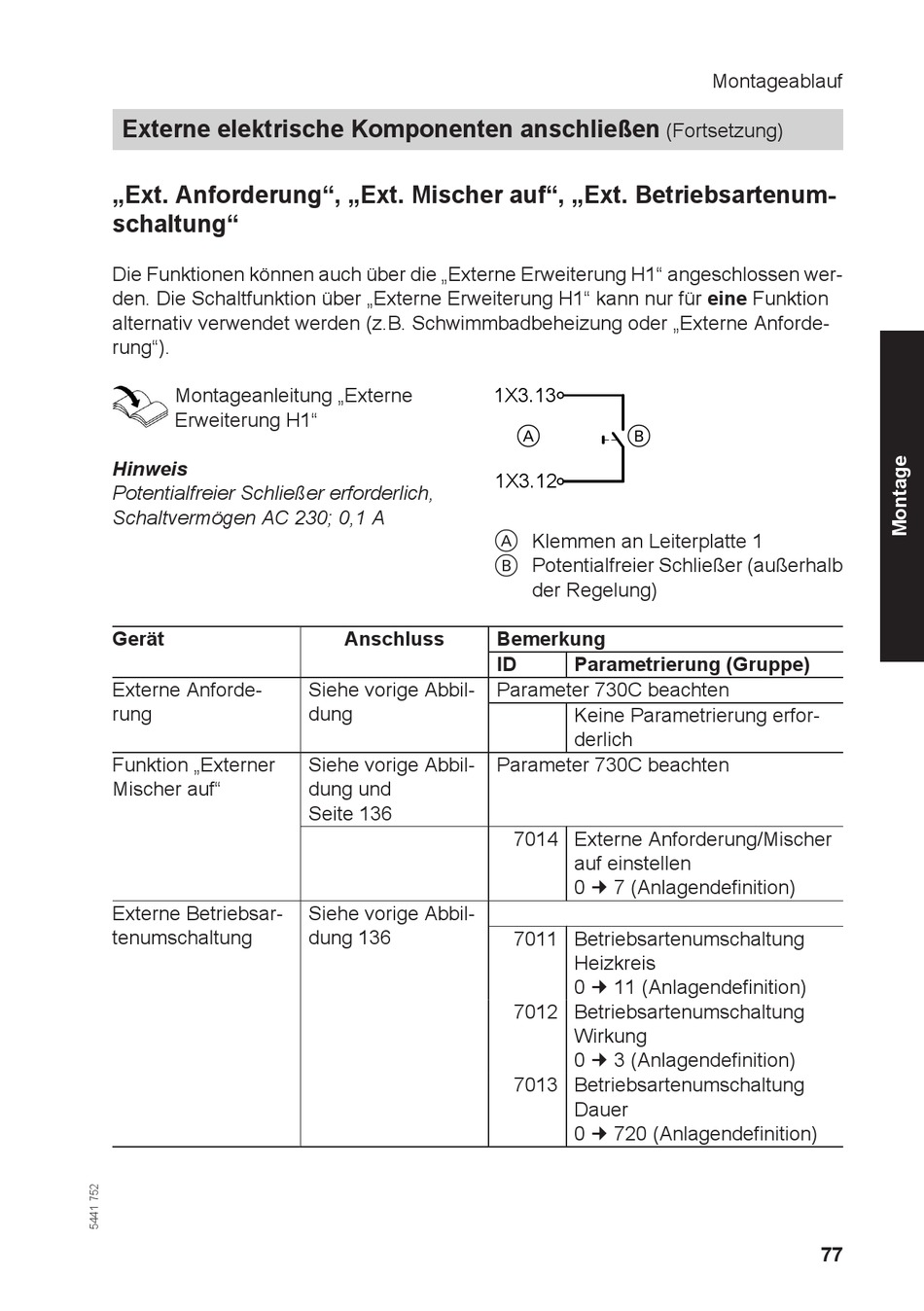

Viessmann SWISSLINE Typ BW/WW Montage- Und Serviceanleitung Seite 77

Externe elektrische Komponenten anschließen
„Ext. Anforderung", „Ext. Mischer auf", „Ext. Betriebsartenum-
schaltung"
Die Funktionen können auch über die „Externe Erweiterung H1" angeschlossen wer-
den. Die Schaltfunktion über „Externe Erweiterung H1" kann nur für eine Funktion
alternativ verwendet werden (z.B. Schwimmbadbeheizung oder „Externe Anforde-
rung").
Montageanleitung „Externe
Erweiterung H1"
Hinweis
Potentialfreier Schließer erforderlich,
Schaltvermögen AC 230; 0,1 A
Gerät
Externe Anforde-
rung
Funktion „Externer
Mischer auf"
Externe Betriebsar-
tenumschaltung
Anschluss
Siehe vorige Abbil-
dung
Siehe vorige Abbil-
dung und
Seite 136
Siehe vorige Abbil-
dung 136
(Fortsetzung)
1X3.13
A B
1X3.12
A Klemmen an Leiterplatte 1
B Potentialfreier Schließer (außerhalb
der Regelung)
Bemerkung
ID Parametrierung (Gruppe)
Parameter 730C beachten
Keine Parametrierung erfor-
derlich
Parameter 730C beachten
7014 Externe Anforderung/Mischer
auf einstellen
0 Ó 7 (Anlagendefinition)
7011 Betriebsartenumschaltung
Heizkreis
0 Ó 11 (Anlagendefinition)
7012 Betriebsartenumschaltung
Wirkung
0 Ó 3 (Anlagendefinition)
7013 Betriebsartenumschaltung
Dauer
0 Ó 720 (Anlagendefinition)
Montageablauf
77
