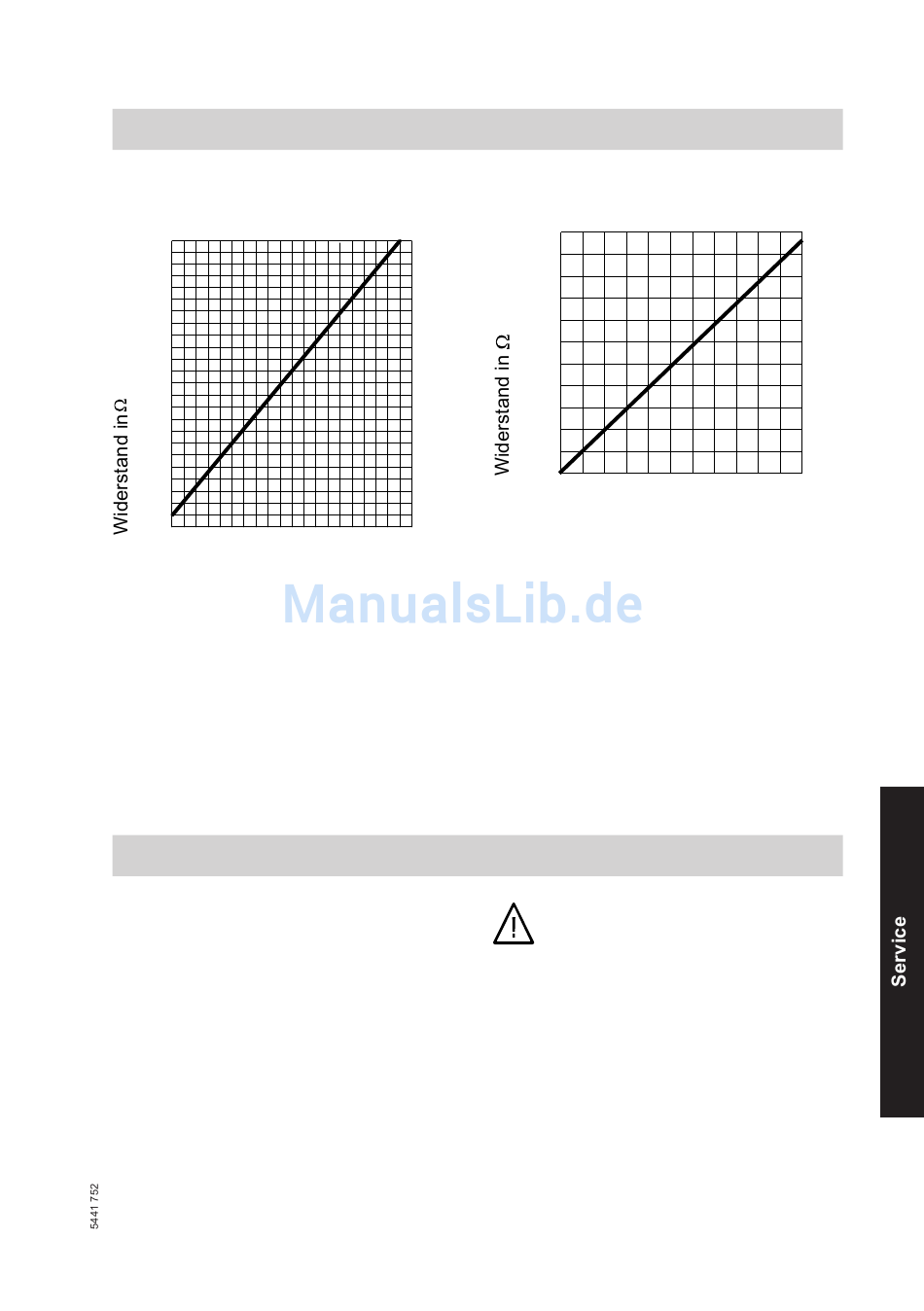

Widerstandskennlinien der Sensoren
Temperatursensor
640
600
560
520
480
440
400
-40 -20
0
Temperatur in °C
Raumtemperatursensoren:
■ Mess-Element aus „Ni 500"
■ Vorlauftemperatursensoren Heiz- und
Kühlkreis
■ Außentemperatursensor
■ Raumtemperatursensor
Gerätesicherung
Hinweis
Die Gerätesicherung befindet sich auf
der Leiterplatte 1 der Melde- und Sicher-
heitskomponenten (Rangierleiterplatte).
Siehe Seite 60 und Seite 169.
Sicherung F1:
■ T6, 3 A, 250 V
■ max. Verlustleistung ≤ 2,5 W
40
20
60
Weitere Sensoren
860
780
700
620
540
460
-20
20
60
Temperatur in °C
Weitere Sensoren:
■ Mess-Element aus „Pt 500"
■ Speicher-Wassererwärmer-Sensoren
oben/unten
■ Heizwasser-Pufferspeicher-Sensor
■ Anlagenvorlaufsensor
■ Sensor Externer Wärmeerzeuger
■ Alle Sensoren im Wärmepumpen-
Modul (WP-Modul)
Gefahr
Die Berührung von spannungs-
führenden Bauteilen kann zum
Übergang von gefährlichen Kör-
perströmen führen.
Bei Arbeiten am Gerät unbedingt
auch den Laststromkreis span-
nungsfrei schalten.
Durch den Ausbau der Sicherung
neben der Bedieneinheit ist der
Laststromkreis nicht span-
nungsfrei.
Bauteile
100
140 180
167
