Montageablauf

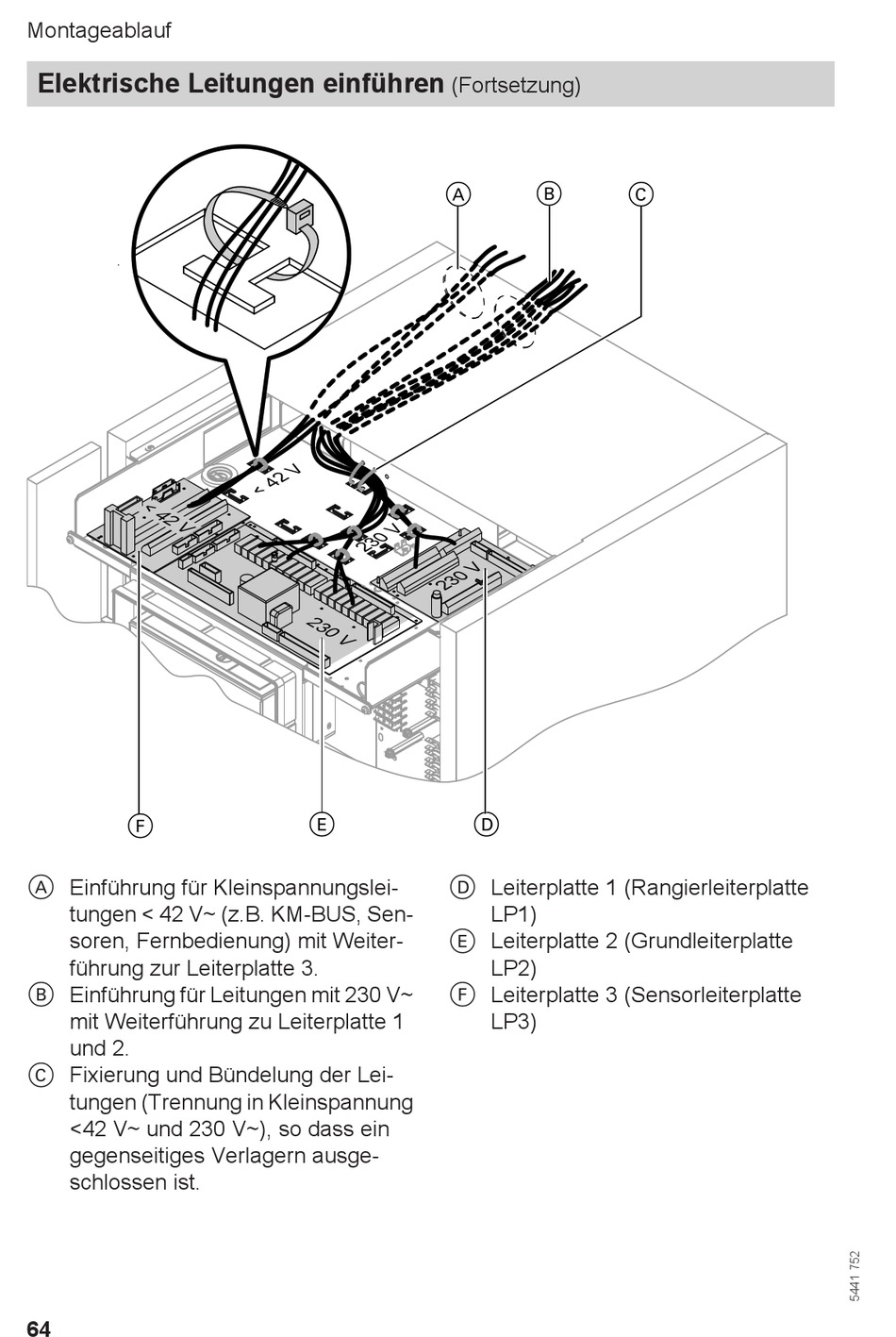

Elektrische Leitungen einführen
F
A Einführung für Kleinspannungslei-
tungen < 42 V~ (z.B. KM-BUS, Sen-
soren, Fernbedienung) mit Weiter-
führung zur Leiterplatte 3.
B Einführung für Leitungen mit 230 V~
mit Weiterführung zu Leiterplatte 1
und 2.
C Fixierung und Bündelung der Lei-
tungen (Trennung in Kleinspannung
<42 V~ und 230 V~), so dass ein
gegenseitiges Verlagern ausge-
schlossen ist.
64
(Fortsetzung)
A
E
D
D Leiterplatte 1 (Rangierleiterplatte
E Leiterplatte 2 (Grundleiterplatte
F Leiterplatte 3 (Sensorleiterplatte
B
C
LP1)
LP2)
LP3)
