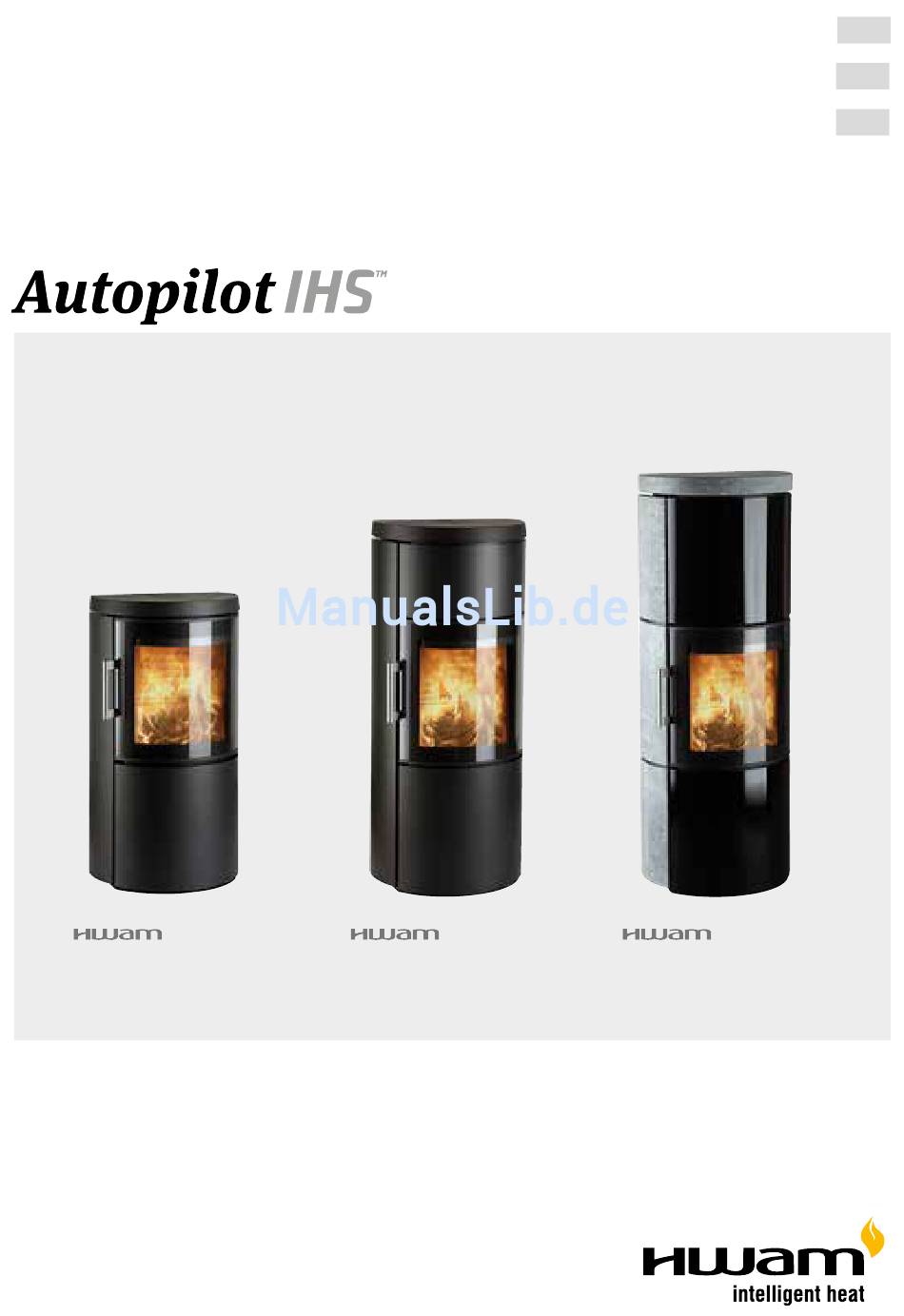

- Seite 1 Gebrauchsanweisung Gebruiksaanwijzing Manuel d'utilisation 3420 3520 3530 11.11.2016 / 97-9662 www.hwam.com...
-
Seite 3: Inhaltsverzeichnis
Zeichnungen ........... . .4-6 HWAM Autopilot IHS . -
Seite 4: Zeichnungen
45˚... -
Seite 7: Hwam Autopilot Ihs Tm
Herzlichen Glückwunsch zu Ihrem neuen Kaminofen mit HWAM Autopilot IHS IHS steht für „Intelligent Heat System“ und beinhaltet die digitale Steuerung der Verbrennung in Ihrem neuen Kaminofen. Der Zweck von HWAM Autopilot IHS ist es, die Verbrennung so zu regeln, dass sie in Sachen Umweltfreundlichkeit und Wirtschaftlichkeit optimal und effizient abläuft und dem Nutzer... -
Seite 8: Installationsanleitung
Gesetzliche Vorschriften Bei der Installation Ihres HWAM-Ofens sollten stets alle gesetzlichen Vorschriften sowie die vor Ort geltenden Baubestimmungen eingehalten werden. Lassen Sie sich vor Montage des Ofens von Ihrem Schornsteinfegermeister beraten. Räumliche Anforderungen Im Raum, in dem der Ofen aufgestellt wird, muß eine Zufuhr von frischer Verbrennungsluft gewährleistet sein. - Seite 9 Vertikalschnitt im Rauchkanal (Zeichnung B und C): Rauchabzug nach oben C: Rauchabzug nach hinten • Stahlschornstein (9). • HWAM Knierohr (10). Innen im Rauchrohranschluß montieren. • Gemauerte Schornsteinwange (11). • Mauerbuchse (12). Entspricht der Größe der Rauchrohre. • Wandrosette (13). Kaschiert Reparaturen im Bereich der Mauerbuchse.
- Seite 10 Kaminofen andrücken. Das Seitenteil anheben und leicht nach innen drücken, sodass es einrastet. Mit dem anderen Seitenteil ebenso verfahren. Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang - HWAM 3520/3530 (Zeichnung D) Verfahren bei Kaminöfen mit Specksteintopplatte oder Gusseisen-Topplatte. Bei Kaminöfen für Specksteinverkleidung (ohne montierte Specksteinverkleidung) werden nur die Punkte 3 bis 16 ausgeführt.
- Seite 11 • Lose aufliegende Rückwand (2a), hinter der sich die Automatik verbirgt. Muß immer dann montiert sein, wenn der Ofen an einer brennbaren Wand steht. • Loses Hitzeschild (2b) - HWAM 3520/3530. Muß immer dann montiert sein, wenn der Ofen an einer brennbaren Wand steht.
-
Seite 12: Schornsteinfegen
Schornstein gereinigt werden. Sofern die Höhe des Schornsteins eine Reinigung von oben unmöglich macht, muss eine Reinigungsklappe montiert werden. Bei einem Schornsteinbrand oder Überhitzung wechselt das HWAM Autopilot IHS in eine Sicherheits- einstellung und stellt automatisch alle Klappen so ein, dass das Feuer schnell verlischt. Die Tür nicht öffnen, denn das Feuer kann wieder aufflammen.Wenden Sie sich an die Feuerwehr. -
Seite 13: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brennwert- ausnutzung die Folge. - Seite 14 Dazu wird im Ofen etwas Zeitungspapier auf dem aufgeschichteten Brennholz verbrannt. Weitere Informationen über die Funktion des Schornsteins erhalten Sie auf www.hwam.de. Wichtig! Die Ascheschublade darf während des Anheizens nicht geöffnet werden und sie muss bei Betrieb des Ofens immer geschlossen sein, weil sonst die intelligente Regelung des Ofens nicht funktioniert.
-
Seite 15: Nachlegen
Glut des Anmachholzes gelegt werden. Bitte achten Sie darauf, daß die Scheibe beim Heizen mit anderen Brennmaterialien als Holz verrußen wird. Bedienung der Klappe im Wärmespeicher - HWAM 3520/3530 Hinten am Kaminofen befindet sich zwischen der Deckplatte des Kaminofens und dem Wärmespeicher... -
Seite 16: Allgemeines Über Feuerung
Ziel entwickelt, die sauberste und wirtschaftlichste Verbren- nung zu erreichen. Eine gute Verbrennung erreicht man, wenn dem Feuer die richtige Menge Sauerstoff, zum richtigen Zeitpunkt und an die richtige Stelle in der Feuerkammer zugeführt wird. Der HWAM Auto- pilot IHS berücksichtigt veränderliche äußere Bedingungen, doch es ist wichtig, sauberes und trockenes... -
Seite 17: Wartung
Der Kaminofen ist nur für die Befeuerung mit Holz EN 13240-genehmigt. Verwenden Sie auf keinen Fall Spanplatten, lackiertes, bemaltes oder imprägniertes Holz, Kunststoffe oder Gummi. Artung Reinigung Wartungsarbeiten sollten nur bei einem kalten Ofen erfolgen. Die tägliche Wartung des Ofens beschränkt sich auf ein Minimum. -
Seite 18: Betriebsstörungen
Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. eiStungSerklärung Download der Leistungserklärung von unserer Webseite über folgende Links: HWAM 3420 mit Autopilot IHS www.hwam.de/dop/3420ihs HWAM 3520 mit Autopilot IHS www.hwam.de/dop/3520ihs-3530ihs HWAM 3530 mit Autopilot IHS www.hwam.de/dop/3520ihs-3530ihs... -
Seite 20: Hwam Autopilot Ihs Tm
Gefeliciteerd met uw nieuwe houtkachel met HWAM Autopilot IHS IHS staat voor ”Intelligent Heat System” en is een digitale sturing van de verbranding in uw nieuwe houtkachel. HWAM Autopilot IHS is gericht op het regelen van een milieutechnisch optimale en zo efficiënt mogelijke verbranding met een hoge mate van comfort voor de gebruiker. -
Seite 21: Opstellings-, Montage- En Gebruikshandleiding
Afstand tot brandbaar materiaal Plaats uw HWAM-kachel op een niet-brandbare ondergrond. Staat de kachel op een houten vloer of een gelijkaardig materiaal, dan moet de bodem met een niet-brandbaar materiaal worden afgedekt. HWAM 3420, HWAM 3520, HWAM 3530 (Tekening A) 1. - Seite 22 • Regelschuif (16)in rookpijp. • Reinigingsluikje (17). Wijzigen van rookafvoer van bovenafvoer naar achterafvoer - HWAM 3420 (Tekening D) Werkwijze bij kachels met een topplaat van speksteen of gietijzer. Indien het gaat om een kachel die geschikt is voor een bekleding van speksteen (zonder gemonteerde bekleding van speksteen) begint u bij punt 3 en eindigt u bij punt 10.
- Seite 23 Til de zijwanden op en druk deze voorzichtig naar binnen tot ze op hun plaats vallen. Wijzigen van rookafvoer van bovenafvoer naar achterafvoer - HWAM 3520/3530 (Tekening D) Werkwijze bij kachels met een topplaat van speksteen of gietijzer. Indien het gaat om een kachel die geschikt is voor een bekleding van speksteen (zonder gemonteerde bekleding van speksteen) begint u bij punt 3 en eindigt u bij punt 16.
- Seite 24 • Losse achterplaat (2a), die de automatiek afdekt. Dient altijd gemonteerd te zijn als de kachel tegen een brandbare wand staat. • Los warmteschild (2b) - HWAM 3520/3530. Dient altijd gemonteerd te zijn als de kachel tegen een brandbare wand staat.
- Seite 25 Als reiniging van de schoorsteen van bovenaf onmogelijk is vanwege de hoogte van de schoorsteen, moet er een reinigingsluikje worden aangebracht. Bij schoorsteenbrand of oververhitting zal HWAM Autopilot IHS overschakelen op de veiligheidsstand en automatisch alle kleppen afstellen om het vuur snel te laten doven. Doe de deur niet open, anders kan het vuur weer oplaaien.
-
Seite 26: Handleiding Stoken - Hout
AnDleiDing Stoken Hout De lak wordt afgehard wanneer de kachel voor het eerst brandt en het deurtje en de aslade moeten zeer voorzichtig worden geopend, omdat anders het risico bestaat dat de pakkingen in de lak blijven vastplakken. Bovendien kan de lak een onaangename geur produceren, dus zorg voor goede ventilatie. Belangrijke brandstofinformatie: Toegestane typen brandstof Uw houtkachel is uitsluitend EN-goedgekeurd voor hout. -
Seite 27: Thermostaatfunctie
In sommige gevallen is het nodig de schoor- steentrek op gang te helpen door een paar krantenpagina's op het aanmaakvuur te leggen. Lees meer over de werking van de schoorsteen op www.hwam.com. Belangrijk! In de aanmaakfase mag de aslade niet geopend worden en deze moet altijd gesloten zijn als de houtkachel wordt gebruikt, anders werkt de intelligente sturing van de kachel niet. - Seite 28 Wees opmerkzaam op het feit dat stoken met andere brandstoffen dan hout, roet op de ruit als gevolg kan hebben. Bediening van de klep in het warmtemagazijn - HWAM 3520/3530 Aan de achterzijde van de kachel, tussen de topplaat van de kachel en het warmtemagazijn, bevindt zich een klep waarmee de convectielucht in het warmtemagazijn kan worden geregeld.
-
Seite 29: Algemeen
Een goede verbranding ontstaat als op het juiste moment en de juiste plaats de juiste hoeveelheid zuurstof naar het vuur in de verbrandingskamer wordt aangevoerd. HWAM Autopilot IHS houdt rekening met variabele externe factoren, maar daarnaast is het ook belangrijk om schoon en droog hout te gebruiken (vochtigheid ca. -
Seite 31: Onderhoud
nDerHouD Reinigen Het onderhoud van de kachel dient alleen te geschieden als deze koud is. Het dagelijks onderhoud is minimaal. Het eenvoudigste is de kachel uitwendig te stofzuigen met een klein mondstuk met een zachte borstel. U kunt de kachel ook met een droge, zachte doek of een zachte stoffer afstoffen. Maar denk eraan: alleen als de kachel koud is. -
Seite 32: Bedrijfstoringen
Als er zich storingen voordoen die u niet zelf kunt verhelpen, kunt u het beste contact opnemen met de dealer waar u de kachel hebt gekocht. reStAtieverklAring De prestatieverklaring kan van onze website worden gedownload via de volgende links: HWAM 3420 met Autopilot IHS www.hwam.com/dop/3420ihs HWAM 3520 met Autopilot IHS www.hwam.com/dop/3520ihs-3530ihs HWAM 3530 met Autopilot IHS www.hwam.com/dop/3520ihs-3530ihs... -
Seite 37: Hwam Autopilot Ihs Tm
Le système IHS, sigles anglaises signifiant ‘Système de chauffage intelligent’, assure le pilotage numérique de la combustion dans votre nouveau poêle. L’objectif du pilote automatique HWAM Autopilot IHS est d’assurer la combustion la plus verte pour l’environnement, la plus efficace pour votre économie et la plus confortable pour vous. -
Seite 38: Guide De Montage Et D'installation
Distance par rapport aux materiaux inflammables Posez votre poêle HWAM sur un support non inflammable. Si le poêle est posé sur un sol en parquet ou une autre matière inflammable, une plaque de sol doit recouvrir la surface devant le poêle. - Seite 39 C: Sortie de fumée arrière. • Conduit de raccordement (9) en acier. • Coude HWAM (10) s’ajustant dans le manchon de sortie des fumées du poêle. • Cheminée maçonnée (11). • Manchon (12) encastré dans la maçonnerie. S’adapte au conduit de raccordement.
- Seite 40 • Plaque d’habillage (2a) amovible couvrant le régulateur automatique. Doit toujours être montée sur les poêles installés contre une cloison inflammable. • Bouclier à chaleur (2b) amovible - HWAM 3520/3530. Doit toujours être montée sur les poêles installés contre une cloison inflammable.
- Seite 41 à combustion au-dessus de la chicane de fumée. Si la cheminée est trop haute pour permettre un nettoyage par le haut, monter une trappe de nettoyage En cas de feu de cheminée ou de surchauffe, HWAM Autopilot IHS veille à mettre le système en mode de sécurité...
-
Seite 42: Guide De Chauffage - Bois
Résultats de tests nominaux selon EN 13240 Rendement calorifique 4,5 kW Température des fumées au point de mesure EN 13240 238 ºC Température des fumées mesurée dans le bec de sortie 307 ºC Débit massique du gaz de combustion 3,66 g/s Rendement 83,4 % Résultat des essais d'après NS 3058... - Seite 43 Il est en certains cas nécessaire de contribuer à un meilleur tirage en brûlant quelques pages de journaux sur les bûches. Merci de consulter www.hwam. com pour plus de détails sur le fonctionnement de la cheminée.
-
Seite 44: Fonctionnement Du Thermostat
Fonctionnement du thermostat Comme point de départ, HWAM Autopilot IHS assure une combustion favorable à l’environnement et s'adapte à la température ambiante souhaitée. La fonction de thermostat est comme celle d’un radiateur. -
Seite 45: Généralités
à assurer la combustion la plus propre et la plus économique possible. Pour une bonne combustion, il faut que le feu reçoive en temps dû un volume correct d’oxygène à l’endroit voulu dans la chambre de combustion. HWAM Autopilot IHS tient compte des facteurs externes variables, mais il est important de brûler du bois propre et sec (taux d’humidité... -
Seite 46: Entretien
à l'intérieur. Il est conseillé de garder le bois à brûler pendant quelques jours à l'intérieur. Les modèles sont approuvés selon la norme EN 13240, uniquement pour la combustion de bois. Il est interdit d’y brûler des panneaux de particules, du bois laqué, peint ou imprégné, du plastique ou du caoutchouc. -
Seite 47: Défauts De Fonctionnement
En cas de défaut de fonctionnement auquel vous ne pouvez pas remédier, contacter le revendeur. éclArAtion De renDeMent Procurez-vous la déclaration de rendement sur notre site par le biais des liens suivants : HWAM 3420 avec Autopilot IHS www.hwam.com/dop/3420ihs HWAM 3520 avec Autopilot IHS www.hwam.com/dop/3520ihs-3530ihs HWAM 3530 avec Autopilot IHS www.hwam.com/dop/3520ihs-3530ihs... - Seite 48 www.hwam.com...
