CA1 Einst [611]
Analogkomparator 1, Parametergruppe.
Analogkomparator 1, Wert [6111]
Wahl des Analogwertes für Analogkomparator 1 (CA1).
Analogkomparator 1 vergleicht in Menü [6111] den
auswählbaren Analogwert mit der konstanten Obergrenze in
Menü [6112] und konstanten Untergrenze in Menü [6113].
Wenn das bipolare Eingangssignal [6115] ausgewählt wurde,
erfolgt der Vergleich mit Vorzeichen. Bei Auswahl eines
unipolaren Signals erfolgt der Vergleich mit absoluten
Werten.
Wenn der Wert beim Komparator vom Typ Hysterese
[6114] den oberen hohen Grenzwert überschreitet, werden
das Ausgangssignal CA1 hoch und !A1 niedrig eingestellt,
siehe Abb. 85. Wenn der Wert unter die Untergrenze abfällt,
werden das Ausgangssignal CA1 niedrig und !A1 hoch
eingestellt.
Analogwert:
Menü [6111]
Einstellbare OGrenze.
Menü [6112]
0
Einstellbare UGrenze.
1
Menü [6113]

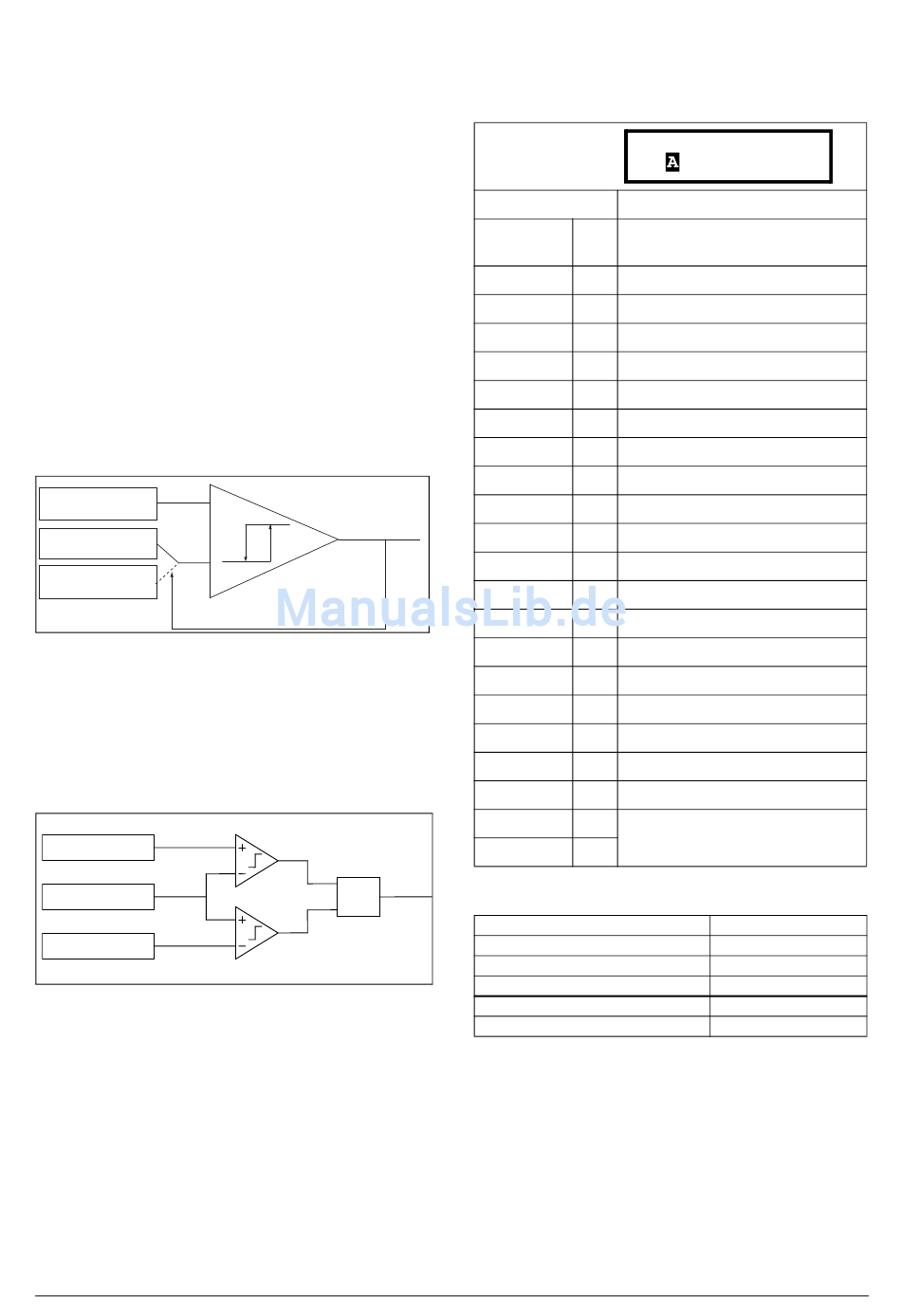

Abb. 85 Analogkomparator Typ Hysterese
Bei Fensterkomparatoren vom Typ [6114] wird der Wert
CA1 des Ausgangssignals auf „high" und !A1 auf „low"
gesetzt, siehe Abb. 88. Wenn der Wert außerhalb des
Bereichs der unteren und oberen Niveaus liegt, werden
Ausgang CA1 niedrig und !A1 hoch eingestellt.
Obergrenze [6112]
An-Wert [6111]
Untergrenze [6113]
Abb. 86 Analogkomparator vom Typ „Fenster"
CG Drives & Automation, 01-4972-02r1
Das Ausgangssignal kann als virtuelle Verbindungsquelle
und zu die Digital- oder Relaisausgängen programmiert
werden.
Voreinstellung:
Prozesswert
Drehzahl
Drehmoment 2
Wellenleist
El Leistung
Strom
Ausg Spann.
Frequenz
DC Spannung 8
Kühler Temp
Signal:CA1
PT100_1
PT100_2
PT100_3
Energie
(NG_06-F125)
Laufzeit
Netzsp. Zeit
AnIn1
AnIn2
AnIn3
AnIn4
Prozess Soll
Prozess Fehl
Signal
UND
Informationen zur Kommunikation
CA1
Modbus Instance Nr./DeviceNet Nr.:
Profibus slot/Index
EtherCAT- Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
6111 CA1 Wert
Stp
Drehzahl
Drehzahl
Eingestellt durch
0
Prozesseinstellungen [321] und [322]
1
U/min
%
3
kW
4
kW
5
A
6
V
7
Hz
V
9
°C
10
°C
11
°C
12
°C
13
kWh
14
h
15
h
16
%
17
%
18
%
19
%
20
Eingestellt durch
Prozesseinstellungen [321] und [322]
21
43401
170/50
4d49
19758
UInt
UInt
147
