10.3.5 Drehzahl [340]
Menü mit allen Parametereinstellungen für Drehzahlen, wie
Minimal- und Maximaldrehzahlen, Jog- und Sprung-
Drehzahlen.
Minimale Drehzahl [341]
Einstellen der minimalen Drehzahl. Die Minimaldrehzahl
funktioniert als ein absoluter unterer Grenzwert. Damit
wird sichergestellt, das der Motor nicht unterhalb einer
bestimmten Drehzahl läuft.
341
Stp
Voreinstellung: 0 U/min
Bereich:
0 \endash Maximaldrehzahl
Abhängig von: Eins/Anz SW [310]
HINWEIS: Aufgrund von Motorschlupf kann im Display
eine niedrigere Drehzahl als die eingestellte minimale
Drehzahl angezeigt werden.
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus slot/Index
EtherCAT- Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Standby-Modus [342]
Mit dieser Funktion kann der Umrichter in einen Standby-
Modus gebracht werden, wenn er aufgrund
vonProzessrückmeldungen oder eines Sollwertes unterhalb
deseingestellten Minimalwertes auf Minimumdrehzahl läuft,
im Menü Stp<MinDrehz [342]. Der FU geht dann nach der
programmierten Zeit in den Standby-Modus.
Wenn Sollwert oder Prozessistwert die Drehzahl über die
Minimaldrehzahl heben, wacht der Umrichter automatisch
auf und fährt die Drehzahl entlang der Rampe auf den
Sollwert.
CG Drives & Automation, 01-4972-02r1
Min Drehzahl
0 U/min
43121
169/25
4c31
19505
Int, 1=1 U/min
Int, 1=1 U/min
Drehzahl
Min
Drehzahl
[341]

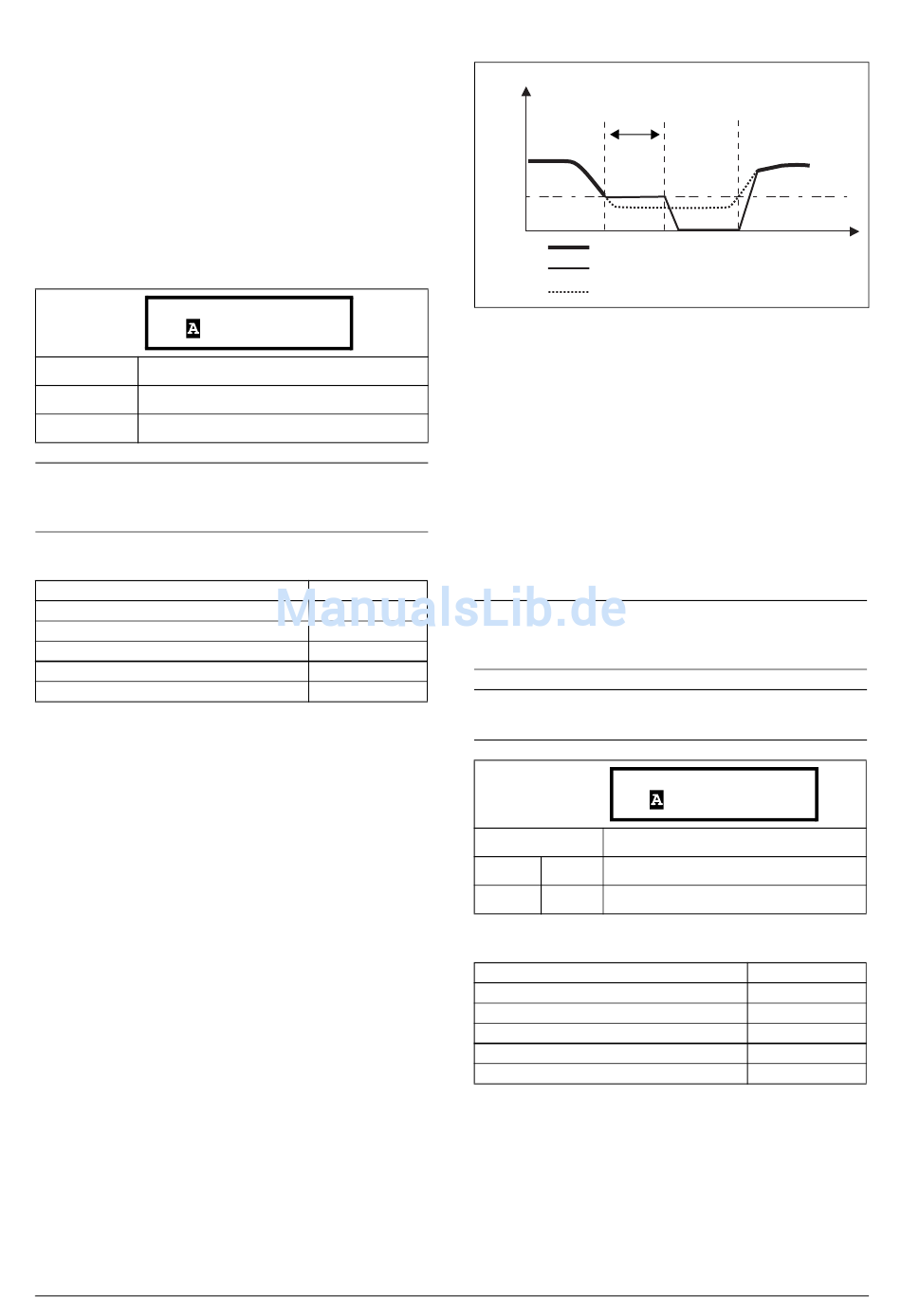

Abb. 59
Soll diese Funktion gemeinsam mit einem
„Prozessreferenzsignal" über einen analogen Eingang
verwendet werden, ist sicherzustellen, dass der
entsprechende Eingang richtig eingerichtet ist. Hierzu muss
der AnIn Advanced-Parameter „AnIn1 FcMin [5134]" von
„Min" (Standard) auf „Benutzerdefiniert" und „AnIn1
VaMin [5135]" auf einen Wert kleiner als „Min. Drehz.
[341]" gesetzt werden, damit die analoge Eingangsreferenz
unter den Wert von „Min. Drehz." fallen kann, um den
„Standby-Modus" zu aktivieren. Dies gilt, wenn keine PID-
Prozesssteuerung verwendet wird
HINWEIS: Wird eine PID-Prozesssteuerung [381]
verwendet, wird die PID-Standby-Funktion [386] - [389]
an Stelle von [342] empfohlen. Siehe auch Seite 108.
HINWEIS: Menu [386] hat eine höhere Priorität als Menü
[342].
Voreinstellung:
Aus
0
1–3600 1–3600 1–3600 s
Informationen zur Kommunikation
Modbus Instance Nr./DeviceNet Nr.:
Profibus slot/Index
EtherCAT- Index (Hex)
Profinet IO-Index
Feldbus-Format
Modbus-Format
Funktionsbeschreibung für Handsteuergerät – HCP (optional)
[342]
= Drehzahl + Sollwert
= Drehzahl
= Sollwert
.
342
Stp<MinDrehz
Stp
Aus
Aus
43122
169/26
4c32
19506
Long, 1=0,01 s
EInt
Zeit
Aus
99
