3.3
ERRICHTUNG
NETZES
Jedes Gerät, das sich für das MasterBus-Netz
eignet, ist mit zwei Datenanschlüssen ausgestattet.
Wenn
zwei
oder
mehr
Anschlüsse miteinander verbunden werden, bilden
sie
ein
lokales
Datennetz,
MasterBus.
Beachten Sie bitte die folgenden Regeln:

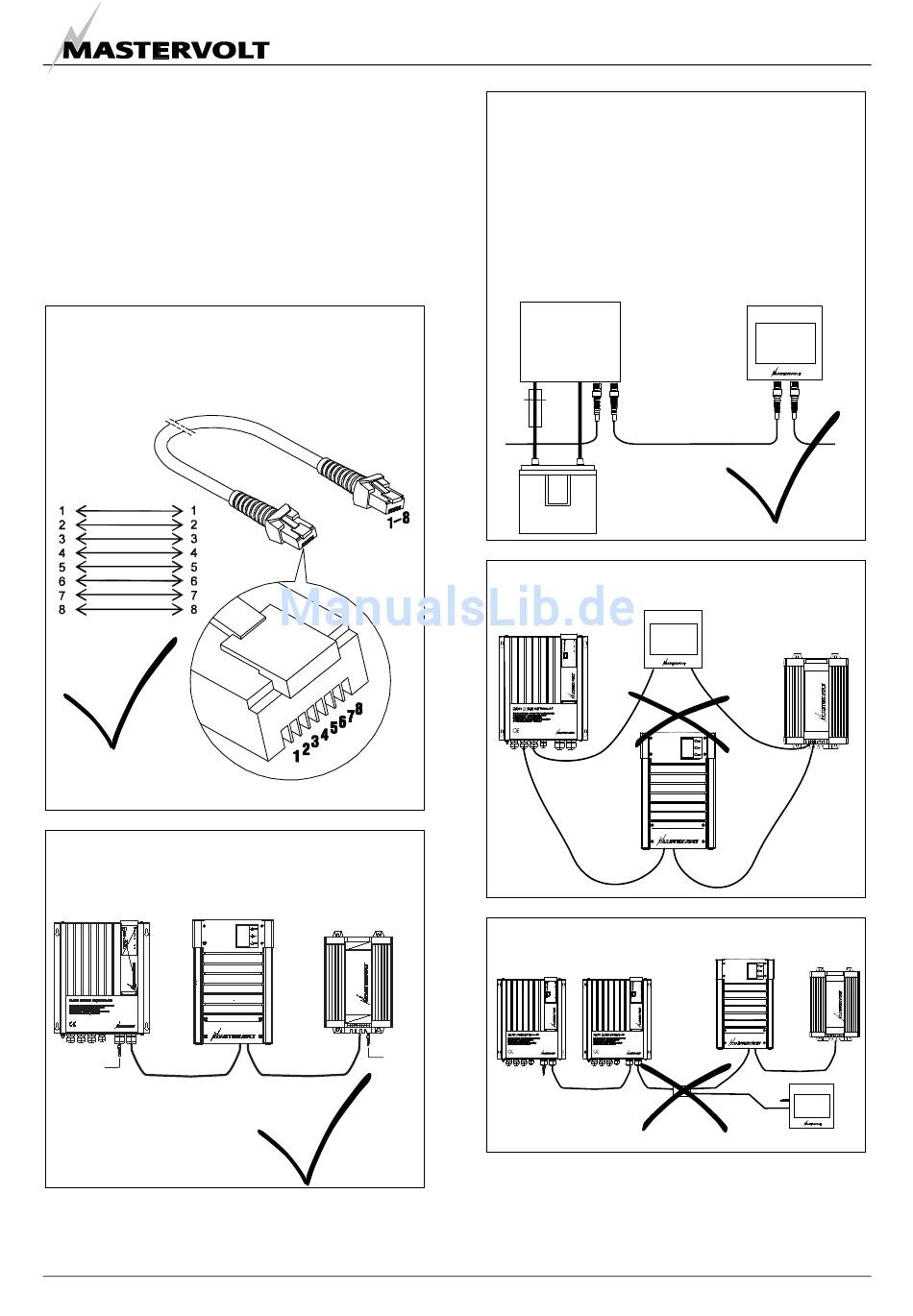

Anschlüsse zwischen den Geräten erfolgen
durch geradlinige Standard-UTP-Patch-Kabel.
Mastervolt kann diese Kabel liefern. Sie sind
normalerweise auch in Computer-Läden
erhältlich.
OK
Abbildung 2
Wie bei allen Hochgeschwindigkeits-
Datennetzen benötigt MasterBus an beiden
Enden des Netzes eine Abschlussvorrichtung.
Terminating
device
Abbildung 3
DE / MasterView Easy MkII / September 2010
EINES
MASTERBUS-
Geräte
durch
diese
den
sogenannten
Terminating
device
OK
Der elektrische Strom für das Netz kommt von
den angeschlossenen Geräten.
Mindestens ein Gerät in dem Netz muss über
Stromversorgungsfähigkeiten verfügen (siehe
Spezifikationen).
Ein Stromversorgungsgerät kann bis zu drei
Nicht-Stromversorgungsgeräte versorgen.
Da alle Stromversorgungsgeräte galvanisch
getrennt sind, sind auch mehrere zulässig.
Abbildung 4
Führen Sie keine Ringnetze aus.
Abbildung 5
Führen Sie im Netz keine T-Anschlüsse durch.
Abbildung 6
MASTERBUS
OK
