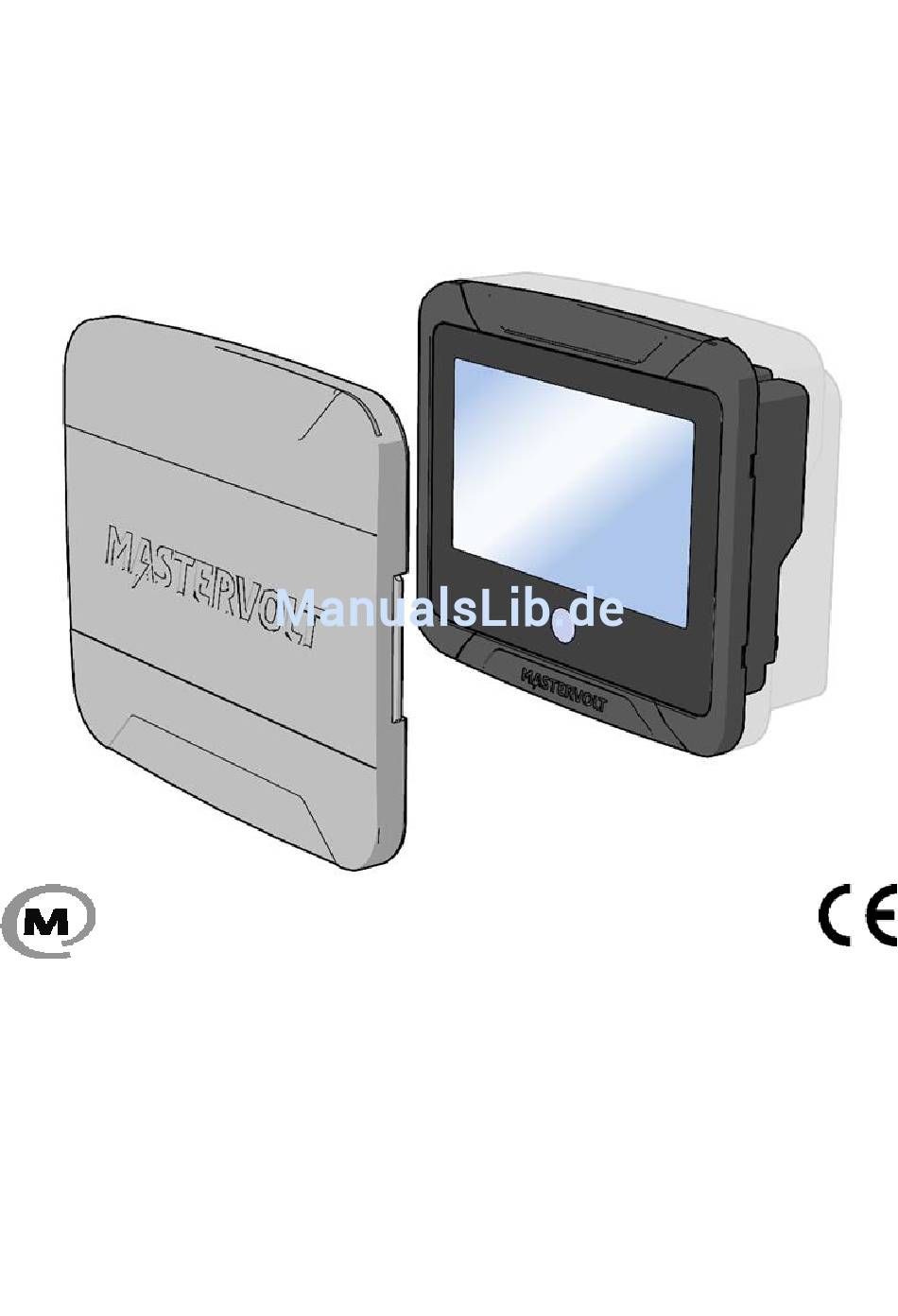

- Seite 1 EasyView 5 ÜBERWACHUNGS- UND KONTROLLPANEL FÜR DAS MASTERBUS-NETZ BEDIENUNGS- UND INSTALLATIONSANLEITUNG 10000012166/01...
-
Seite 2: Inhaltsverzeichnis
EasyView 5 - Bedienungs- und Installationsanleitung Inhaltsverzeichnis Produktbeschreibung ......................... 4 Spezifikationen........................4 Teile ............................ 5 Anschlüsse ......................... 6 Zubehör ..........................7 Sicherheit ........................... 8 Sicherheitsanweisungen ..................... 8 Haftung ..........................8 Garantie ..........................8 Korrekte Entsorgung von Altgeräten ................... 8 Typenschild ......................... 8 MasterBus .......................... - Seite 3 EasyView 5 - Bedienungs- und Installationsanleitung Überwachung und Konfiguration ....................16 Favoritenseiten ......................... 16 6.1.1 Widgets zu Favoritenseiten hinzufügen ..............16 6.1.2 Reihenfolge der Widgets .................... 18 6.1.3 Widget(s) entfernen ....................19 System ..........................19 Seite Gerät ........................20 Alarme ..........................21 Überwachungseinstellungen EasyView 5 ................
-
Seite 4: Produktbeschreibung

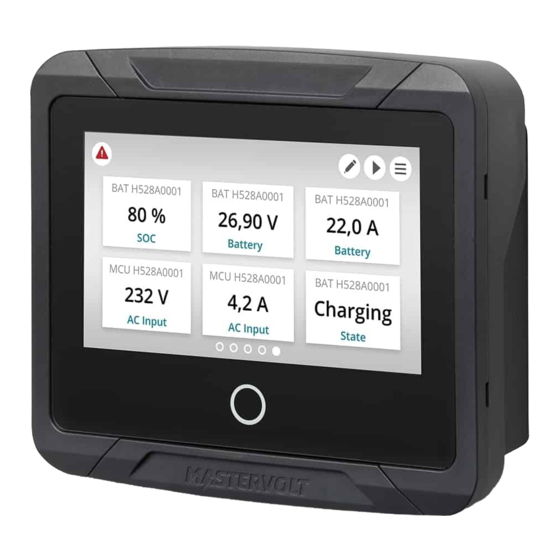

EasyView 5 - Bedienungs- und Installationsanleitung Produktbeschreibung Der Mastervolt EasyView 5 ist ein berührungsempfindliches 4,3-Zoll-Display, das dem Benutzer die Überwachung, Konfiguration und Bedienung aller angeschlossenen Geräte in einem MasterBus- Netz ermöglicht. Spezifikationen Spezifikationen Modell EasyView 5 Produktcode 77010310 Gewicht 0,36 kg... -
Seite 5: Teile
EasyView 5 - Bedienungs- und Installationsanleitung Teile Teile Frontabdeckung* Displaypanel Obere Abdeckung Dichtung** Wandkasten Untere Abdeckung * Die Frontabdeckung ist zum Schutz des EasyView 5-Display vor Beschädigung oder Sonneneinstrahlung erforderlich. * Die Dichtung ist zum Schutz des EasyView 5-Display vor Wasser, Feuchtigkeit und Staub erforderlich. -
Seite 6: Anschlüsse
EasyView 5 - Bedienungs- und Installationsanleitung Anschlüsse Anschlüsse MasterBus-Anschluss 1 MasterBus-Anschluss 2 Anschluss für USB-Geräte Stromeingang 12/24 V... -
Seite 7: Zubehör
EasyView 5 - Bedienungs- und Installationsanleitung Zubehör Zubehör Mastervolt EasyView 5 MasterBus-Kabel (6 Meter) MasterBus-Abschluss 12/24 V-Anschluss Montageschraube (4 Stück) 4x30 mm PH2 Montageschraube (4 Stück) 4x14 mm PH2... -
Seite 8: Sicherheit
Eine unangemessene Verwendung, die nicht mit der Bestimmung des Produkts übereinstimmt. Garantie Mastervolt gewährt für das EasyView 5 eine zweijährige Garantie ab dem Kaufdatum unter der Bedingung, dass das Produkt gemäß den Anweisungen in dieser Bedienungsanleitung installiert und verwendet wird. -
Seite 9: Masterbus
Jedes Gerät, das mit dem MasterBus kompatibel ist, verfügt über zwei Datenanschlüsse. Die Geräte werden einfach in Reihe miteinander verbunden und bilden ein lokales Datennetzwerk. Überwachungspanels wie das EasyView 5 können für die Überwachung und Kontrolle der gesamten am MasterBus angeschlossenen Ausrüstung verwendet werden. - Seite 10 EasyView 5 - Bedienungs- und Installationsanleitung Der elektrische Strom für das Netz kommt von den angeschlossenen Geräten. Mindestens ein Gerät in dem Netz muss über Stellen Sie keine Ringnetze her. Stromversorgungsfähigkeiten verfügen (siehe Spezifikationen). Das EasyView 5 verfügt über Stromversorgungsfähigkeiten, wenn die Hilfsversorgung mit der Batterie verbunden ist.
-
Seite 11: Installationsanweisungen
EasyView 5 - Bedienungs- und Installationsanleitung Installationsanweisungen Das EasyView 5 bietet drei Montageoptionen: Panelmontage auf dem Wandkasten - siehe Abschnitt 4.1 Bündige Montage in einer 82 x 113 mm großen Öffnung - siehe separate Anleitung mit Sägeschablone ... -
Seite 12: Klemmmontage
EasyView 5 - Bedienungs- und Installationsanleitung Klemmmontage Wenn die Montageschrauben für das EasyView 5 nicht greifen, beispielsweise weil das EasyView 5 nachgerüstet wird und der Montageausschnitt zu groß ist, kann der Wandkasten als Montageklemme verwendet werden. Positionieren Sie den Wandkasten an der Rückseite des Installationspanels und befestigen Sie das Display mit den im Lieferumfang enthaltenen Schrauben am Wandkasten. -
Seite 13: Hilfsstromversorgung
MasterBus-Geräte verfügbar sein, die dem Netz genug Strom liefern. Wenn keine stromversorgungsfähigen MasterBus-Geräte vorhanden sind oder der verfügbare Strom nicht ausreicht, muss das EasyView 5 über den mitgelieferten Stecker an einer 12/24 V- Batterie angeschlossen werden (siehe Abschnitt 1.4). -
Seite 14: Betrieb
5.2.1 Ein- und Ausschalten Drücken Sie kurz auf die Taste Home, um das EasyView 5 einzuschalten. Kurz darauf erscheint der erste Bildschirm für die Auswahl eines Geräts. Dieser Bildschirm ist das so genannte Dashboard. Wenn Sie noch einmal mindestens 5 Sekunden lang auf die Taste Home drücken, schaltet das EasyView 5 wieder aus. -
Seite 15: Wartung
EasyView 5 - Bedienungs- und Installationsanleitung Navigieren Sie zu einer anderen Seite, indem Sie wischen oder links oder rechts unten auf den Bildschirm tippen. Die Aufzählungszeichen am unteren Rand des Dashboard zeigen Ihnen die Anzahl der Favoritenseiten sowie die aktuell dargestellte Favoritenseite. -
Seite 16: Überwachung Und Konfiguration
Sie auf die Plus-Taste. Wählen Sie das Gerät auf der Seite System aus. Wenn keine anderen Geräte mit dem EasyView 5 verbunden sind, wird auf der Seite System nur das EasyView 5 angezeigt. In den folgenden Screenshots sehen Sie beispielhaft die Seite Gerät für das EasyView 5. - Seite 17 EasyView 5 - Bedienungs- und Installationsanleitung Die Seite Gerät zeigt Ihnen die Geräte, die der Favoritenseite hinzugefügt werden können. Wählen Sie die gewünschten Elemente aus und tippen Sie auf die Taste Zurück, um Ihre Auswahl zu bestätigen. 1 bis max. 6 Elemente können pro Favoritenseite ausgewählt werden.
-
Seite 18: Reihenfolge Der Widgets
EasyView 5 - Bedienungs- und Installationsanleitung Optional kann der Gerätename des Elements, das auf dem Widget angezeigt wird, individuell angepasst werden. Tippen Sie auf den Gerätenamen, um die Seite Individueller Name zu öffnen. Bestätigen Sie den geänderten Namen durch Tippen. -
Seite 19: Widget(S) Entfernen
EasyView 5 - Bedienungs- und Installationsanleitung 6.1.3 Widget(s) entfernen Um ein Widget von einer Favoritenseite zu entfernen, tippen Sie auf die Taste Bearbeiten, um die gleichnamige Seite zu öffnen. Tippen Sie auf das rote Kreuz in der rechten oberen Ecke des Widget, um es zu entfernen. -
Seite 20: Seite Gerät
EasyView 5 - Bedienungs- und Installationsanleitung Der Bildschirm System zeigt eine Liste aller angeschlossenen Geräte in alphabetischer Reihenfolge an. Wählen Sie ein Gerät aus, um zu der Seite des Geräts zu gelangen. Geräte mit aktivem Alarm werden in der Liste mit einem Alarmsymbol gekennzeichnet. -
Seite 21: Alarme
EasyView 5 - Bedienungs- und Installationsanleitung Alarme Wenn ein angeschlossenes Gerät einen Alarm erzeugt, springt ein Alarm-Popup auf. Tippen Sie auf 'Protokoll', um direkt zu der Seite des Geräts zu gelangen oder lassen Sie den Alarm 'schlummern'. Besteht der Alarm weiterhin, springt das Popup alle 9 Minuten wieder auf. -
Seite 22: Überwachungseinstellungen Easyview 5
EasyView 5 - Bedienungs- und Installationsanleitung Überwachungseinstellungen EasyView 5 Wenn Sie im Bildschirm System EasyView 5 auswählen, erscheinen die unten aufgeführten Einstellungen. Die Einstellungen sind im Eigenspeicher des ausgewählten Geräts hinterlegt. Somit werden die Einstellungen nicht verändert, wenn das EasyView 5 ausgeschaltet wird. -
Seite 23: Konfigurationseinstellungen Easyview 5
Um nur Alarme von ausgewählten Geräten Alle Alle, Auswahl anzuzeigen, wählen Sie Auswahl. EasyView 5-Ereignisse Zu sehen sind die Ereignisse, die auf dem EasyView 5 zu konfigurieren sind. Das EasyView 5 kann sowohl als Ereignisquelle als auch als Ereignisziel konfiguriert werden. -
Seite 24: Ereignisquelle
Auslösung eines Ereignisbefehls und einer Ereignisaktion eines anderen Geräts, das mit dem MasterBus verbunden ist, verwendet werden. Ein Beispiel für ein Ereignis, bei dem das EasyView 5 die Ereignisquelle wäre: ein Licht, das ausgeschaltet wird, wenn das Easy eingeschaltet wird; die Ereignisquelle wäre dann 'Zustand'. -
Seite 25: Ereignisdaten
Abschnitt 6.6 zeigt die Aktivierung der Konfiguration aller Geräte. Digitalschalter 6.10 Das EasyView 5 besitzt 6 digitale Schalter. Ihre Funktion basiert auf der Ereigniskonfiguration anderer Geräte. Die Schalter, die als Schalter 1 bis 6 bezeichnet werden, können entsprechend ihrer Anwendung einen neuen Namen erhalten. -
Seite 26: Aktualisierungen
EasyView 5 - Bedienungs- und Installationsanleitung Aktualisierungen Software-Aktualisierungen können entweder über die MasterAdjust-Software (siehe Abschnitt 8.1) oder mit einem USB-Flash-Laufwerk zum EasyView 5 hochgeladen werden. Andere Geräte, die am MasterBus-Netz angeschlossen sind, können nur über die MasterAdjust-Software aktualisiert werden. Um Firmware über USB zum EasyView 5 hochzuladen, stecken Sie ein USB-Flash-Laufwerk am USB-Anschluss auf der Rückseite des Geräts an. -
Seite 27: Zusätzliche Informationen
Schnittstelle für die Kommunikation zwischen Ihrem PC und dem MasterBus. Siehe Bestellangaben. Sehen Sie sich auch die Betriebsanleitung der MasterBus-USB-Schnittstelle an, um nähere Informationen zu erhalten. Die Mastervolt MasterAdjust-Software ist als kostenlose Download-Software auf der Mastervolt- Webseite (www.mastervolt.com) erhältlich. Merkmale: Standard-USB-Kabel ... -
Seite 28: Problemlösung
* Diese Teile sind standardmäßig in der Lieferung des EasyView 5 enthalten Problemlösung Setzen Sie sich mit Ihrem Mastervolt Service Center vor Ort in Verbindung, wenn Sie ein Problem mit Hilfe der Fehlfunktionstabelle weiter unten nicht lösen können. Eine umfassende Liste der Mastervolt Service Center erhalten Sie unter www.mastervolt.com. - Seite 29 EasyView 5 - Bedienungs- und Installationsanleitung Fehler Mögliche Ursache Fehlerbeseitigung Die Einstellungen der Die Hintergrundbeleuchtung Hintergrundbeleuchtung müssen Hintergrundbeleuchtung ist falsch eingestellt. geändert werden. schaltet sich nicht aus. Überprüfen Sie die Einstellungen des EasyView 5. Siehe Abschnitt 6.5. Keine Die Hintergrundbeleuchtung Tippen Sie auf den Bildschirm oder auf Hintergrundbeleuchtung.
- Seite 30 EasyView 5 - Bedienungs- und Installationsanleitung Fehler Mögliche Ursache Fehlerbeseitigung gefunden werden. Das Display befindet sich im Ändern Sie die Einstellung auf "Alle Modus "Auswahl" und es ist Geräte". ein anderes Gerät ausgewählt. Fehler in der Verkabelung. Überprüfen Sie die MasterBus-Kabel.
-
Seite 31: 10 Abmessungen
EasyView 5 - Bedienungs- und Installationsanleitung 10 Abmessungen Frontabdeckung Front Case partly removed to show mounting hole details. Ø 3 (4x) Front, Montagebohrungen Seite, mit Seite, ohne Wandkasten Wandkasten Ø 10 Ø 6 Rückseite, mit Wandkasten Rückseite, ohne Wandkasten... - Seite 32 Mastervolt International B.V. Snijdersbergweg 93 1105 AN Amsterdam Niederlande Tel.: +31-20-3422100 E-Mail: info@mastervolt.com Internet: www.mastervolt.com...
