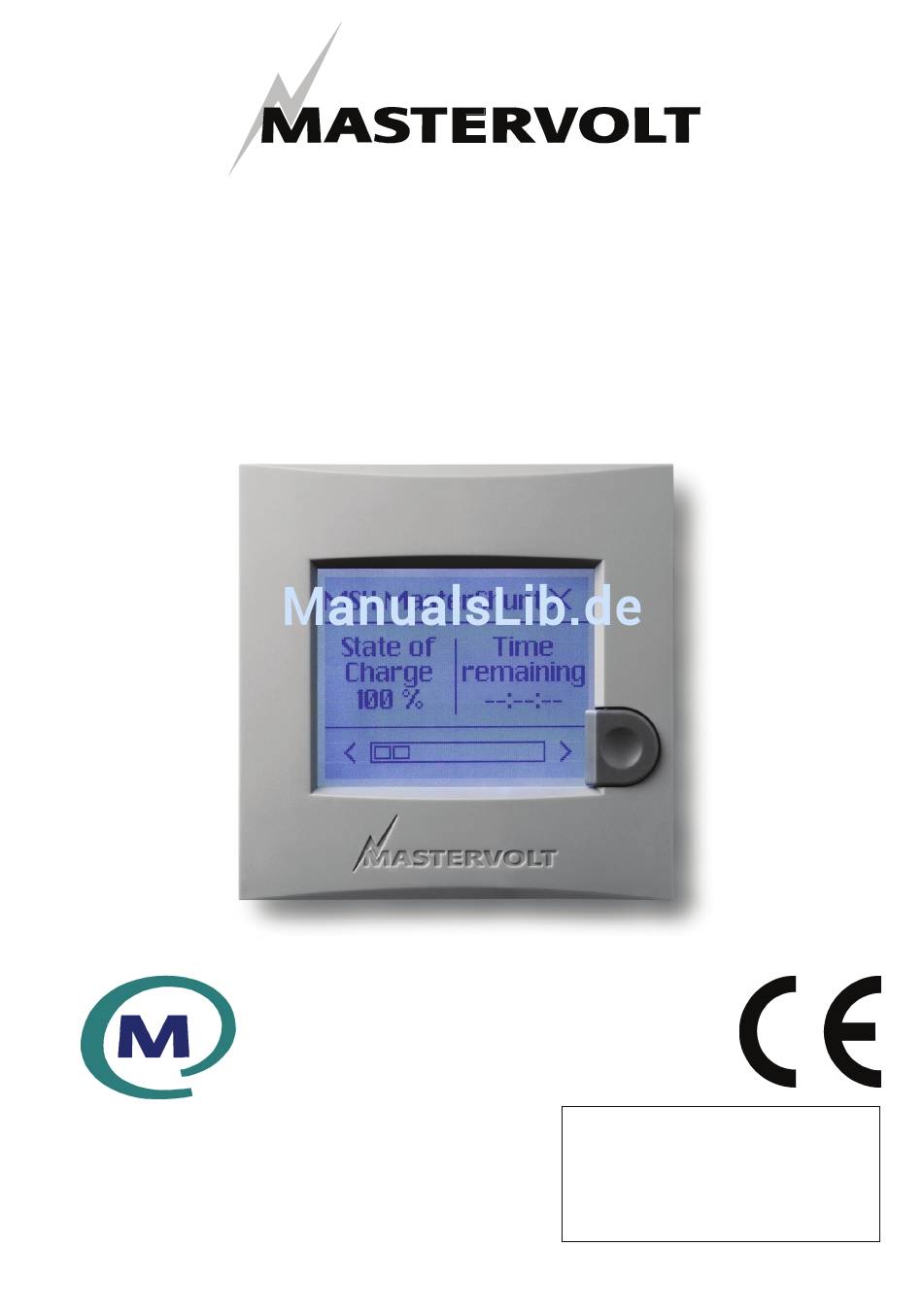

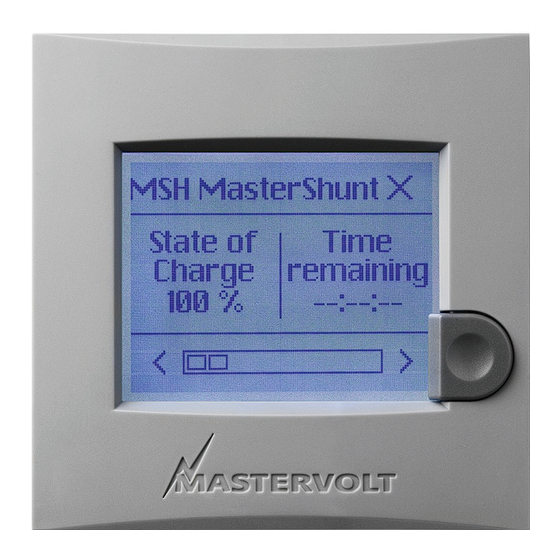

- Seite 1 USERS MANUAL / GEBRUIKERSHANDLEIDING BETRIEBSANLEITUNG / MANUEL D’UTILISATION MANUAL DE UTILIZACION / INSTRUZIONI PER L’USO MasterView Easy Überwachungs- und Kontrollpanel für das MasterBus-Netz ENGLISH: PAGE 1 MASTERVOLT NEDERLANDS: PAGINA 17 Snijdersbergweg 93, DEUTSCH: SEITE 33 1105 AN Amsterdam FRANÇAIS: PAGINA 49...
-
Seite 2: Inhaltsverzeichnis
Ein- und Ausschaltung ...................... 39 5.2.2 Sperre..........................39 Navigation............................39 Kontrolle............................40 Instandhaltung ..........................41 ÜBERWACHUNG UND KONFIGURATION DES MASTERVIEW EASY............ 42 Überwachung............................ 42 Konfiguration Des Masterview Easy....................42 Liste Der Ereignisquellen........................43 Liste Ereignisbefehle Und -Daten..................... 43 Konfiguration Von Anderen Geräten ....................43 ZUSÄTZLICHE INFORMATIONEN ...................... -
Seite 3: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN-SICHERHEIT 1 ALLGEMEINE INFORMATIONEN PRODUKTUMSCHREIBUNG HAFTUNG Der Mastervolt MasterView Easy ist ein Panel zur Mastervolt übernimmt keine Haftung für: • Überwachung, Konfiguration und Bedienung aller durch den Gebrauch des MasterView Easy Geräte im MasterBus Netzwerk. entstandene Folgeschäden; • eventuelle Fehler in der Betriebsanleitung ANWENDUNG DER BETRIEBSANLEITUNG und sich daraus ergebende Folgeschäden;... -
Seite 4: Masterbus
Wählen Sie die Ereignisaktivität aus der Liste der Ereignisbefehle des Ziels (siehe Betriebsanleitung des Generators) Die Liste der Ereignisquellen und die Liste der Ereignisbefehle des MasterView Easy sind in Kapitel 6 dieser Anleitung enthalten. Mai 2008 / MasterView Easy / DE... -
Seite 5: Errichtung Eines Masterbus-Netzes
Wie bei allen Hochgeschwindigkeits- Datennetzen benötigt MasterBus an beiden Enden des Netzes eine Abschlussvorrichtung. Abbildung 5 Führen Sie im Netz keine T-Anschlüsse durch. Terminating Terminating device device Abbildung 6 Abbildung 3 DE / MasterView Easy / Mai 2008 www.busse-yachtshop.de | info@busse-yachtshop.de... -
Seite 6: Installation
UNTERPUTZ-MONTAGE PANEL- Eine Säge, um einen Ausschnitt für die MONTAGE Unterputz-Montage des Panels anzufertigen Die Installation des Masterview Easy kann sowohl Einen Kreuzkopfschraubenzieher als Unterputz- als auch als Panel-Montage an der Materialien: Wand oder auf einem Brett erfolgen. Für die Das MasterView Easy Panel (enthalten) Unterputz-Montage lässt sich das Außengehäuse... -
Seite 7: Betrieb
BETRIEB 5 BETRIEB ALLGEMEINES NAVIGATION Der Mastervolt MasterView Easy ist ein zentrales Sie können den MasterView Easy überwachen und kontrollieren, indem Sie durch die einzelnen Menüs Überwachungs- und Kontrollpanel für Geräte, die an scrollen. das MasterBus-Netz angeschlossen werden. Es zeigt die Statusangaben Ihres Elektrosystems mit Hilfe eines Touchscreens an. -
Seite 8: Kontrolle
BETRIEB KONTROLLE Der MasterView Easy ist ein Überwachungs – und ANMERKUNG: Die dargestellten Kontrollpanel für das MasterBus-Netz. Bildschirme können sich von den Das Display führt Sie durch die verschiedenen Bildschirmen auf Ihrem eigenen Menüs, beginnend mit der Auswahl des Gerätes, MasterView Easy unterscheiden. -
Seite 9: Instandhaltung
MasterShunt Scrollen in einem Kapitel 0-2 Sekunden drücken Abbildung 11: Betrieb des MasterView Easy, Beispiel Konfiguration INSTANDHALTUNG Wenn Sie den Touchscreen ohne Kontrollfunktion reinigen müssen, verwenden Sie hierfür die Tastatursperre. Drücken Sie lange auf den Knopf, um die Tastatur zu sperren, siehe Abbildung 10. -
Seite 10: Überwachung Und Konfiguration Des Masterview Easy
ÜBERWACHUNG UND KONFIGURATION DES MASTERVIEW EASY 6 ÜBERWACHUNG UND KONFIGURATION DES MASTERVIEW EASY ÜBERWACHUNG Easy, siehe Tabelle weiter unten. Einstellungen angeschlossenen Gerät Auf dem Startbildschirm des MasterView Easy wird gespeichert sind, werden sie nicht geändert wenn die Geräteliste angezeigt, siehe auch Abbildung 11. -
Seite 11: Liste Der Ereignisquellen
Ereignisbefehl Ereignisdaten Beschreibung Status MasterView Easy schaltet sich aus. Invert. kopieren MasterView Easy schaltet in den entgegengesetzten Status als Quelle. Kopieren MasterView Easy schaltet in denselben Status als Quelle Hintergrund- Hintergrundbeleuchtung des LCD-Displays schaltet sich ein. beleuchtung Hintergrundbeleuchtung des LCD-Displays schaltet sich aus. -
Seite 12: Zusätzliche Informationen
MasterBus-USB-Schnittstelle, erforderlich als Schnittstelle zwischen Ihrem PC und dem MasterBus bei Verwendung der MasterAdjust-Software. * Diese Teile sind standardmäßig in der Lieferung des MasterView Easy enthalten Mastervolt kann für Ihre Elektroinstallation ein breites Spektrum an Produkten bieten, einschließlich eines erweiterten Programms mit Komponenten für Ihr MasterBus-Netz. Auf unserer Webseite www.mastervolt.com erhalten Sie einen Überblick über unsere sämtlichen Produkte und die kostenlos herunterladbare Software. -
Seite 13: Fehlersuche
FEHLERSUCHE 8 FEHLERSUCHE Setzen Sie sich mit Ihrem Mastervolt Service Center lösen können. Eine umfassende Liste der Mastervolt vor Ort in Verbindung, wenn Sie ein Problem mit Service Center erhalten unter Hilfe der Fehlfunktionstabelle weiter unten nicht www.mastervolt.com. Fehler Mögliche Ursache Fehlerbeseitigung Keine Display-Funktion. - Seite 14 Sie haben soeben einige Klicken Sie wiederholt auf das X, um zur Ahnung, wo Sie in der unvorhergesehene Bildschirme Geräteliste zu gelangen. Dies ist der Menüstruktur gelandet entdeckt. Startbildschirm des MasterView Easy. sind. Mai 2008 / MasterView Easy / DE www.busse-yachtshop.de | info@busse-yachtshop.de...
-
Seite 15: Spezifikationen
230 g (0.50 lb) Schutzgrad: IP 21 ABMESSUNGEN 37 (1.46) 37 (1.46) 113 (4.45) 27 (1.06) 10 (0.39) 90 (3.54) Abb. 14: Abmessungen in mm (inch) des Panels ohne und mit Außengehäuse. DE / MasterView Easy / Mai 2008 www.busse-yachtshop.de | info@busse-yachtshop.de... -
Seite 16: Eg-Konformitätserklärung
Snijdersbergweg 93 1105 AN Amsterdam Niederlande Erklärt hiermit, dass: Das Produkt: 77010300 MasterView Easy Mit der Bestimmung der EMC-Richtlinie 89/336/EEC der EG und den Ergänzungen 92/31/EEC, 93/68/EEC übereinstimmt. Es wurden die folgenden harmonisierten Normen zugrunde gelegt: Generische Emissionsnorm: EN 50081-1:1992 Generische Immunitätsnorm:...
