Favoritseite hinzugefügt werden, siehe Abbildung
13.
ANMERKUNG: Damit ein Schalter auf der
Favoritseite angezeigt wird, müssen Sie ihn
hinzufügen. Ein Beispiel hierfür erhalten Sie
in Abschnitt 6.6.7.
6.8.1
Schalterkonfiguration
Damit ein Schalter wirklich ein Kanal des Digital DC
bedient, müssen die Ereignisse konfiguriert werden.
Abbildung 17 zeigt wie der Schalter namens
"Kitchen" Kanel 6 des Digital DC umschaltet. Jetzt
schaltet "Kitchen" auf der Favoritenseite (abbildung
19) Kanal 6 des Digital DC um.
6.8.2
Zurückmeldefunktion
Nur Schalter des MasterView Easy selbst können
zurückmeldinformationen zeigen auf der
Favoritenseite. Siehe Abbildung 18. Zum Beispiel ist
Kitchen ereigniskonfiguriert zum Umschalten vom
Kanal 6 des Digital DC 10x10A. Der Digital DC kann
konfiguriert warden om ein Zurückmeldsignal zu
Kitchen zu schicken falls der Kanal wirklich
eingeschaltet ist. Der LED (siehe Abbildung 19) färbt
denn Schwarz. Bei einem alarm blinkt er.

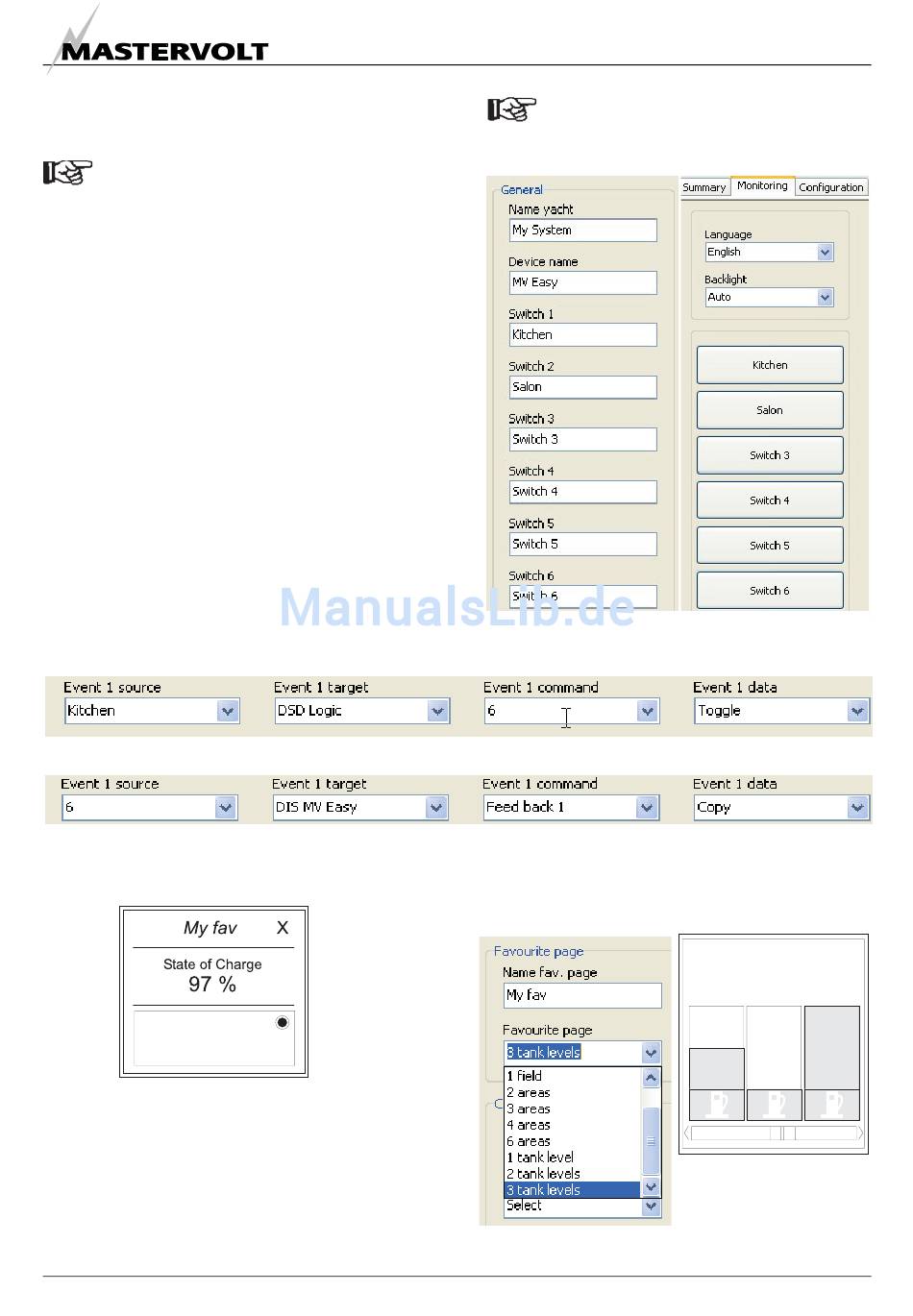

Abbildung 17: Schalterkonfiguration am MasterView Easy MkII
Abbildung 18: Zurückmeldekonfiguration am Digital DC 10x10A
Kitchen
Abbildung 19: Favoritenseite mit Schalter. Der
Kreis im Schalter funktioniert wie ein LED
6.9
TANKLEVEL INTERFACE
Der MasterView Easy MkII bietet drei
unterschiedliche Favoritenseite Displayoptionen für
die Tankniveau Schnittstelle, siehe Abbildung 20.
DE / MasterView Easy MkII / September 2010
ÜBERWACHUNG UND KONFIGURATION DES MASTERVIEW EASY
ANMERKUNG: Nur MasterView Easy MkII
Schalter können konfiguriert warden für die
Easy MkII zurückmeldefunction!
Figure 16: Configuration, monitoring of switch 1-6
Selektieren Sie 3 Tankniveaus und fügen Sie sie
danach an die Felder hinzu (Abschnitt 6.6.8).
Abbildung 20: Tankniveaus
Favourites
X
50%
0% 100%
65
