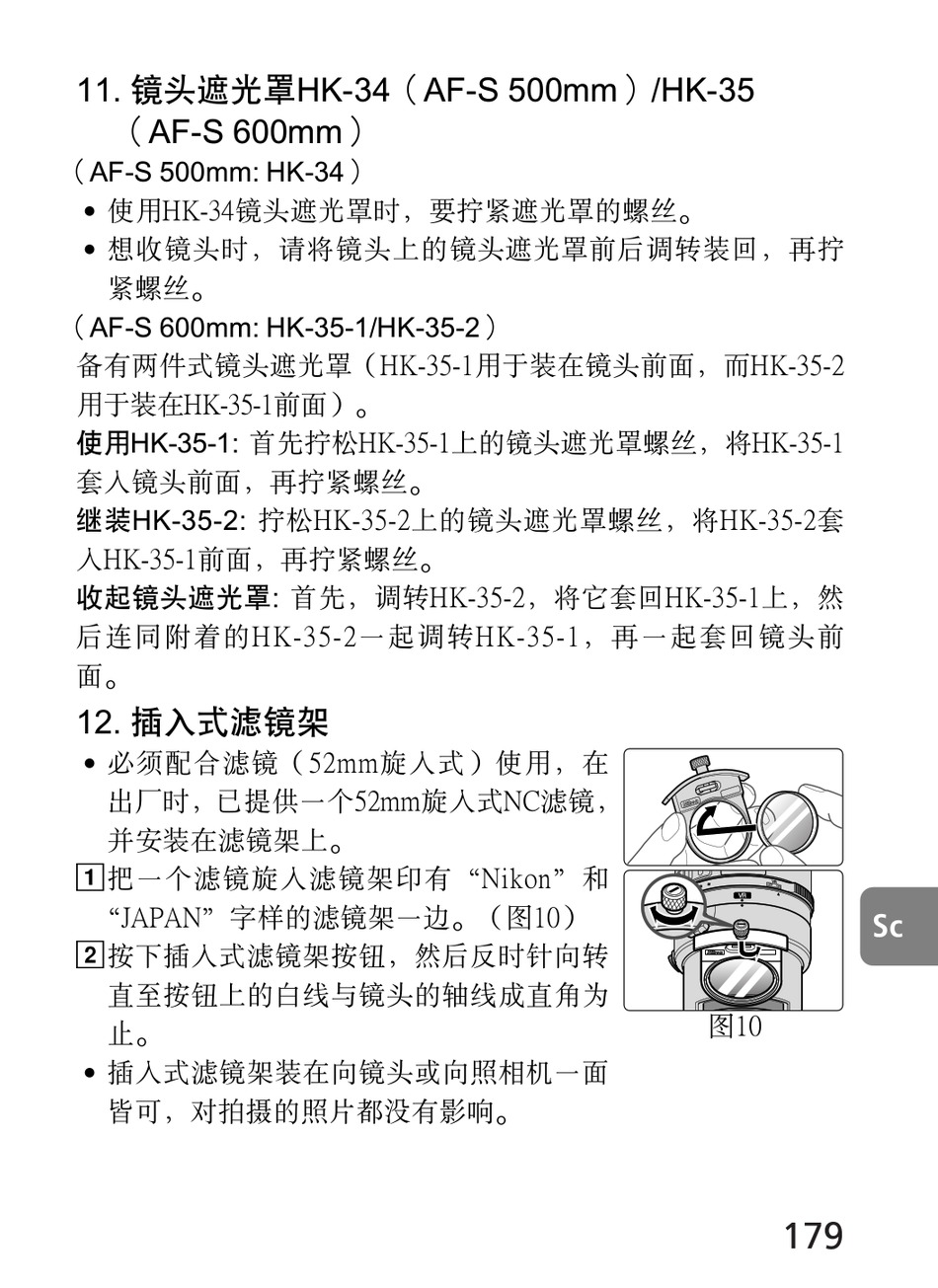

11. 鏡頭遮光罩HK-34（AF-S 500mm）/HK-35
（AF-S 600mm）
（AF-S 500mm: HK-34）
• 使用HK-34鏡頭遮光罩時﹐要擰緊遮光罩的螺絲-
• 想收鏡頭時﹐請將鏡頭上的鏡頭遮光罩前后調轉裝回﹐再擰
緊螺絲-
（AF-S 600mm: HK-35-1/HK-35-2）
備有兩件式鏡頭遮光罩（HK-35-1用於裝在鏡頭前面﹐而HK-35-2
用於裝在HK-35-1前面）-
使用HK-35-1: 首先擰鬆HK-35-1上的鏡頭遮光罩螺絲﹐將HK-35-1
套入鏡頭前面﹐再擰緊螺絲-
繼裝HK-35-2: 擰鬆HK-35-2上的鏡頭遮光罩螺絲﹐將HK-35-2套
入HK-35-1前面﹐再擰緊螺絲-
收起鏡頭遮光罩: 首先﹐調轉HK-35-2﹐將它套回HK-35-1上﹐然
後連同附着的HK-35-2一起調轉HK-35-1﹐再一起套回鏡頭前
面-
12. 插入式濾鏡架
• 必須配合濾鏡（52mm旋入式）使用﹐在
出廠時﹐已提供一個52mm旋入式NC濾鏡﹐
并安裝在濾鏡架上-
1 把一個濾鏡旋入濾鏡架印有"Nikon"和
"JAPAN"字樣的濾鏡架一邊-（圖10）
2 按下插入式滤镜架按钮﹐然後反時針向轉
直至按鈕上的白線與鏡頭的軸線成直角為
止-
• 插入式滤镜架裝在向鏡頭或向照相機一面
皆可﹐對拍攝的照片都沒有影響-
Sc
圖10
179
