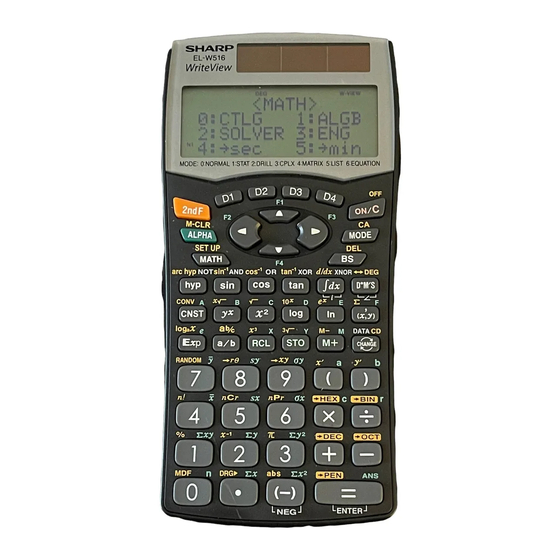

Sharp EL-W516 Bedienungsanleitung

WISSENSCHAFTLICHER
RECHNER
MODELL
BEDIENUNGSANLEITUNG
PRINTED IN CHINA / GEDRUCKT IN CHINA
07HGK (TINSG1315EHZZ)
EINLEITUNG
Besten Dank für den Erwerb dieses wissenschaftlichen
Rechners von SHARP, Modell EL-W506/W516/W546.
Anwendungsbeispiele (einschließlich einige Formeln und
Tabellen) siehe die Seite mit den Anwendungsbeispielen.
Die Zuordnung zu den einzelnen Kapiteln erfolgt durch die
Ziffer rechts der Überschriften.
Diese Anleitung sollte als Referenz gut aufbewahrt werden.
Hinweise:
• Einige der in dieser Bedienungsanleitung beschriebenen
Modelle sind unter Umständen in manchen Ländern nicht
verfügbar.
• Die Schreibweise auf der Seite mit den
Anwendungsbeispielen folgt der englischen Konvention und
verwendet einen Punkt als Dezimalpunkt.
• Dieser Schulrechner verwendet einen Punkt als Dezimalpunkt.
Betriebshinweise
• Den Rechner nicht in der hinteren Hosentasche
herumtragen, da er beim Hinsetzen beschädigt werden kann.
Das Display ist aus Glas und daher besonders empfi ndlich.
• Den Rechner vor extremer Hitzeeinwirkung, wie z.B. auf
dem Armaturenbrett eines Fahrzeugs oder neben einem
Heizgerät, schützen. Vermeiden Sie weiterhin besonders
feuchte oder staubige Umgebungen.
• Da dieses Produkt nicht wasserdicht ist, sollten Sie es nicht
an Orten benutzen oder lagern, die extremer Feuchtigkeit
ausgesetzt sind. Schützen Sie das Gerät vor Wasser,
Regentropfen, Sprühwasser, Saft, Kaffee, Dampf, Schweiß
usw., da der Eintritt von irgendwelchen Flüssigkeiten zu
Funktionsstörungen führen kann.
• Mit einem weichen, trockenen Tuch reinigen. Keine
Lösungsmittel oder feuchte Tücher verwenden.
• Den Rechner nicht fallen lassen und keine Gewalt anwenden.
• Die Batterien niemals in offenes Feuer werfen.
• Die Batterien außerhalb der Reichweite von Kindern
aufbewahren.
• Aus Gesundheitsgründen sollten Sie dieses Gerät nicht für
eine längere Zeitdauer verwenden. Wenn Sie das Gerät für
eine längere Zeitdauer verwenden müssen, sollten Sie Ihre
Augen, Hände, Arme und den ganzen Körper zwischendurch
immer wieder ausruhen (etwa 10–15 Minuten pro Stunde).
Wenn Sie bei der Verwendung dieses Gerätes Schmerzen
oder Müdigkeit verspüren, beenden Sie die Verwendung
sofort. Wenn die Beschwerden längere Zeit auftreten, suchen
Sie bitte einen Arzt auf.
• Produktverbesserungen dieses Gerätes, einschließlich des
Zubehörs, bleiben ohne Vorankündigung vorbehalten.
HINWEIS
• SHARP empfi ehlt Ihnen, separat schriftliche Aufzeichnungen
aller wichtigen, im Taschenrechner gespeicherten Daten
zu erstellen. Unter bestimmten Umständen können Daten
in praktisch jedem elektronischen Speicher verlorengehen
oder geändert werden. Daher übernimmt SHARP keine
Haftung für Daten, die aufgrund von falscher Verwendung,
Reparaturen, Defekten, Batteriewechsel, Verwendung
nach Ablauf der angegebenen Batterielebensdauer oder
aus irgendwelchen anderen Gründen verlorengehen oder
anderweitig unbrauchbar werden.
• SHARP übernimmt keine Verantwortung oder Haftung für
irgendwelche zufälligen oder aus der Verwendung folgenden
wirtschaftlichen oder sachlichen Schäden, die aufgrund
der falschen Verwendung bzw. durch Fehlfunktionen dieses
Gerätes und dessen Zubehör auftreten, ausgenommen
diese Haftung ist gesetzlich festgelegt.
♦ Den RESET-Schalter (auf der Rückseite) nur in den
folgenden Fällen mit der Spitze eines Kugelschreibers oder
eines ähnlichen Gegenstandes eindrücken.
• Wenn der Rechner zum ersten Mal verwendet wird
• Nach dem Auswechseln der Batterie
• Um den gesamten Speicherinhalt zu löschen
• Wenn eine Betriebsstörung auftritt und keine der Tasten
mehr funktioniert.
Verwenden Sie keine Gegenstände mit zerbrechlichen oder
scharfen Spitzen. Beachten Sie, dass beim Drücken des
RESET-Schalters alle gespeicherten Daten verloren gehen.
Falls eine Wartung des Rechners notwendig ist, sollte nur ein
SHARP-Händler, eine von SHARP empfohlene Servicestelle
oder ein SHARP-Kundendienst diesen Service vornehmen.
Feste Hülle
DEUTSCH
EL-W506
EL-W516
Entfernen Sie die feste Hülle, indem Sie sie mit den Fingern, wie
EL-W546
in der Position unten gezeigt, herunterschieben.
ANZEIGE
Symbol
• Während der Verwendung werden nicht alle Symbole
gleichzeitig angezeigt.
• Es werden nur die Symbole angezeigt, die für die gerade
besprochenen Anweisungen bzw. die Anwendungsbeispiele in
dieser Anleitung notwendig sind.
/ : Zeigt an, dass in der angegebenen Richtung noch
/
weitere Informationen enthalten sind.
Erscheint, wenn @ gedrückt wurde. Die in Orangerot
2ndF:
gekennzeichneten Funktionen sind jetzt aktiviert.
Zeigt an, dass H gedrückt wurde; die
HYP:
hyperbolischen Funktionen sind aktiviert. Wenn @
> gedrückt werden, erscheinen die Symbole 2ndF
HYP auf der Anzeige; die inversen hyperbolischen
Funktionen sind jetzt aktiviert.
ALPHA: Zeigt an, dass ;, x oder t gedrückt
wurden. Eintrag und Abruf der Speicherinhalte und
Wiederaufrufen der statistischen Daten können
ausgeführt werden.
DEG/RAD/GRAD: Zeigt die Winkeleinheit an.
BUSY: Erscheint während der Ausführung einer Berechnung.
W-VIEW: Zeigt an, dass der WriteView-Editor gewählt wurde.
M: Zeigt an, dass ein Zahlenwert im unabhängigen
Speicher (M) gespeichert wurde.
/ : Zeigt an, in welcher Form die Ergebnisse bei
Berechnungen mit komplexen Zahlen dargestellt
werden (CPLX-Betriebsart).
ENG/SCI/FIX/N2/N1: Anzeige der Art der Darstellung eines
Wertes und bei Änderungen im SET UP-Menü. N1 wird
auf der Anzeige als „NORM1" und N2 als „NORM2"
angezeigt.
VOR DEM GEBRAUCH DES RECHNERS
Vor dem ersten Gebrauch den RESET-Schalter (auf der
Rückseite) mit der Spitze eines Kugelschreibers oder eines
ähnlichen Gegenstandes eindrücken.
Einstellung des Anzeige-Kontrasts
Drücken Sie @ J 3, dann + oder &, um den
Kontrast einzustellen. Drücken Sie j zum Beenden.
Ein- und Ausschalten
Zum Einschalten des Rechners j drücken. Die Daten, die
beim Ausschalten angezeigt waren, erscheinen wieder auf der
Anzeige.
Zum Ausschalten des Rechners @ o drücken.
Tastenbezeichnungen, die in dieser Anleitung
verwendet werden
In dieser Anleitung werden folgende Tastenbezeichnungen
verwendet:
Bestimmung von
Bestimmung von ln: i
Bestimmung von E: ; E
• Für die Verwendung der zweiten Funktionsbelegung einer Taste
(in Orangerot über der Taste dargestellt) wird diese Funktion
nach @ angegeben. Vor der Wahl eines Speichers erst
; drücken. Bei der Eingabe von Werten stehen nicht die
Tastensymbole, sondern die Ziffern in dieser Anleitung.
• Funktionen, die in grau über den Tasten angegeben sind,
können in bestimmten Betriebsarten verwendet werden.
Punkt-
matrix-
anzeige
Mantisse Exponent
x
e : @ "
• In dieser Anleitung unterscheidet sich der Multiplikationsoperator
„×" folgendermaßen vom Buchstaben „X":
Zur Anzeige des Operators für Multiplikation: k
Zur Anzeige des Buchstabens „X": ; X
Der WriteView-Editor und der Line-Editor
Dieser Rechner verfügt in der NORMAL-Betriebsart über die
folgenden beiden Editoren: WriteView und Line. Sie können im
SET UP-Menü gewählt werden.
Der WriteView-Editor (Standard)
Hinweise:
• Der WriteView-Editor ist nur in der NORMAL-Betriebsart
vorhanden.
• Bei einigen Anwendungsbeispielen wird bei Anzeige
des Symbols o die Tastenbedienung und das
Berechnungsergebnis so wie beim Line-Editor angezeigt.
Löschen von Eingaben und Speichern
Verfahren Eingabe A–F, F1–F4,
(Anzeige) M, X, Y* 1 D1–D4*
j
○ ×
@ Z
○ ×
Wahl der Betriebsart
○ ×
(b)
@ P 0*
7 ○ ×
@ P 1 0*
7 ○ ○
@ P 2 0*
7, * 8 ○ ○
8
RESET-Schalter * ○ ○
○: Wird gelöscht
× : Wird nicht gelöscht
*1 Drücken Sie j x und wählen Sie dann einen Speicher,
um den Variablen-Speicher zu löschen.
*2 Formelspeicher und defi nierbare Speicher. Siehe
„Speicherberechnungen".
*3 Statistische Daten (eingegebene Daten)
*4 Matrix-Speicher (matA, matB, matC und matD)
*5 Listen-Speicher (L1, L2, L3 und L4)
*6 Wird beim Wechseln der Unterbetriebsarten in der STAT-
Betriebsart gelöscht.
*7 Siehe „Speicher-Löschtaste".
*8 Der Benutzername, den Sie bei der Funktion zur
Namensanzeige gespeichert haben, wird ebenfalls gelöscht.
Speicher-Löschtaste
Drücken Sie @ P zur Anzeige
des Menüs.
• Zum Initialisieren der Anzeige-
Einstellungen drücken Sie
0. Die Parameter sind
folgendermaßen eingestellt:
• Winkeleinheit: DEG
• Anzeigeart: NORM1
• N-Basis: DEC
• Zum gleichzeitigen Löschen aller Variablen und Speicher
(A–F, M, X, Y, F1–F4, D1–D4, ANS, STAT, matA–D und L1–L4)
drücken Sie 1 0.
• Zum Zurücksetzen (RESET) des Rechners drücken Sie
2 0. Beim RESET werden alle gespeicherten Daten
gelöscht und die Grundeinstellungen des Rechners eingestellt.
Sie können dies auch durch Drücken des RESET-Schalters auf
der Rückseite des Rechners ausführen.
Wahl der Betriebsart
→
d
NORMAL-Betriebsart: b 0 (Standard)
Zur Ausführung von arithmetischen Berechnungen und
Funktionen.
STAT-Betriebsart: b 1
Zur Ausführung von statistischen Berechnungen.
DRILL-Betriebsart: b 2
Zum Verwenden der mathematischen Übungen und der
Multiplikationstabelle.
CPLX-Betriebsart: b 3
Zur Ausführung von Berechnungen mit komplexen Zahlen.
MATRIX-Betriebsart: b 4
Zur Ausführung von Matrix-Berechnungen.
LIST-Betriebsart: b 5
Zur Ausführung von Listen-Berechnungen.
EQUATION-Betriebsart: b 6
Zum Lösen von Gleichungen.
Der Line-Editor
matA–D* 4
3
ANS STAT*
2 L1–L4* 5
× × × ×
× ○ ○ ○
× × ×* 6 ○
× × × ×
○ ○ ○ ○
○ ○ ○ ○
○ ○ ○ ○
