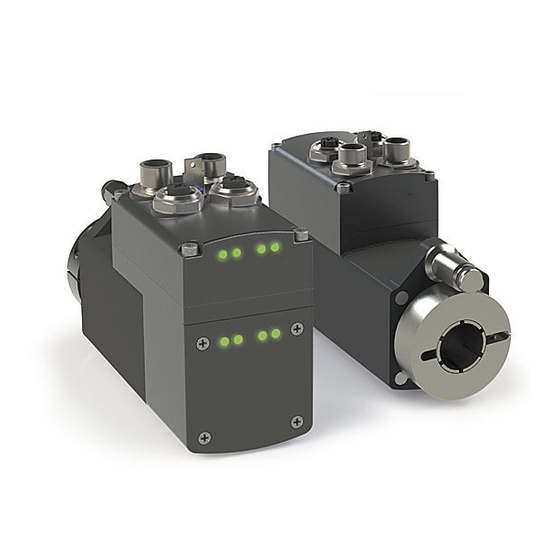

Siko AG26 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Siko Anleitungen
  4. Gleichstromantriebe
  5. AG26
  6. Originalbetriebsanleitung

Siko AG26 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für AG26:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
AG26
Stellantrieb
Originalmontageanleitung
Actuator
Translation of the Original Installation Instructions
173/18
Deutsch
Seite 2
English
page 24

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siko AG26

Inhaltszusammenfassung für Siko AG26

  • Seite 1 AG26 Stellantrieb Deutsch Originalmontageanleitung Seite 2 Actuator English Translation of the Original Installation Instructions page 24 173/18...

  • Seite 2: Inhaltsverzeichnis

    7 Transport, Lagerung, Wartung und Entsorgung 8 Zubehör Anschluss-Stecker 8.1 Gegenstecker M12 gerade 8.2 Gegenstecker M12 gerade inkl. Kabel 8.3 Gegenstecker M12 gewinkelt 9 Technische Daten 10 Einbauerklärung AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 3: Dokumentation

    Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 4: Zielgruppe

    Automatisierungstechnik vertraut sind; • als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 5: Grundlegende Sicherheitshinweise

    ` Setzen Sie nur Netzteile mit großer Ausgangskapazität (>10.000 µF) bzw. rückspeisefähige Netzteile ein. ` Verwenden Sie bei Bedarf eine entsprechenden Bremswiderstandsan- steuerung. ` Prüfen Sie ob alle Verbraucher für Rückspeisespannungen ausgelegt sind. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 6: Identifikation

    Anfrage erhältlich. Anzugsmoment: 0.6 Nm (M12) Ist die Verwendung des Drehmomentschlüssels aufgrund der Montagesitu- ACHTUNG ation nicht möglich, ist die elektrische Installation vor der mechanischen Montage durchzuführen. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 7: Mechanische Montage

    Drehmomentstütze lässt sich über ein Langloch den Einbauverhältnissen geringfügig anpassen. 2. Klemmringschraube mit 5 Nm anziehen. 3. Schraube für Drehmomentstütze mit max. 2 Nm anziehen. Hierfür mit 10er Gabelschlüssel gegenhalten. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 8: Elektrische Installation

    ` Litzen mit geeigneten Aderendhülsen versehen. ` Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindun- gen zu überprüfen. ` Betriebsspannung gemeinsam mit der Folgeelektronik (z. B. Steue- rung) einschalten. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 9 Maßnahmen erforderlich: ` Separates Netzteil zur Versorgung eines oder mehrerer SIKO-Stellan- triebe vorsehen. ` Alle Leitungen für den Stellantrieb müssen geschirmt sein. ` Der Kabelschirm muss beidseitig aufgelegt sein. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 10 Die Leitungslänge zwischen zwei Knoten darf maximal 100 m betragen. Verwenden Sie nur Ethernet-Kabel, die mindestens der Kategorie 5 (CAT 5) nach EN 50173 bzw. ISO / IEC 11801 entsprechen. Verwenden Sie nur Kabel mit Gesamtschirm. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 11 Eingang 4 Ausgang 1 Ansichtseite = Steckseite RS232 RXD RS232 TXD SGND* M12 A-Codiert 8-pol. * intern verbunden mit GND Stecker Betriebsspannung Litzenquerschnitt der Leitungen: 0,14 ... 0,35 mm². AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 12 Abb. 4 ). Verwenden Sie dazu 6,3 mm Flachstecker mit kurzer Litze 2,5… 4 mm² (nicht im Lieferumfang). Bei mehreren Stellantrieben wird empfohlen die Erdung auf eine PE-Schiene anzuschließen (siehe Abb. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 13: Inbetriebnahme

    (z. B. Steuerung) eingeschaltet werden. Bitte beachten Sie die Hinweise auf ordnungsgemäßen mechanischen und elektrischen Anschluss. Nur dann sind die Voraussetzungen für eine prob- lemlose Inbetriebnahme und einwandfreien Betrieb gegeben. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 14 Status LED 5 LED Zustände gültig bei Werkseinstellung. LED Zustand Beschreibung grün Betriebsspannung Steuerung liegt an, keine Störung rot, blinkt Betriebsspannung Steuerung liegt an, Störung aktiv Betriebsspannung Steuerung fehlt AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 15 Taste = Tippbetrieb 2 Richtung "e" Taste = Tippbetrieb 2 Richtung "i" DIP-Schalter Abb. 10: Bedienelemente Der manuelle Einrichtbetrieb ist nur verfügbar, wenn kein Prozessdaten- ACHTUNG austausch stattfindet. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 16: Batteriewechsel

    SIKO-Stammwerk oder selbst durchgeführt werden. 6.2 Austausch der Batterie Ausfall Stellantrieb VORSICHT Unsachgemäße Montage führt zum Verlust der Schutzart. ` Schrauben gleichmäßig anziehen bis der Deckel vollständig auf AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 17 2. Korrekte Lage des O-Rings überprüfen. O-Ring muss komplett in der dafür vorgesehenen Nut liegen. 3. Montage Deckel Schrauben Deckel O-Ring Batterielasche Batterie Gehäuse Abb. 11: Batteriewechsel AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 18: Transport, Lagerung, Wartung Und Entsorgung

    Batterie: Werfen Sie Batterien nicht in den normalen Müll, ins Feuer oder ins Wasser. Batterien sollen gesammelt und auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder: Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Batterien recycelt werden. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 19: Zubehör Anschluss-Stecker

    6. Isolierschlauch auffädeln, Litzen anlöten und Isolierschlauch mon- tieren. 7. Kupplungshülse mit Einsatz verschrauben und Druckschraube festdrehen.        Abb. 12: Gegenstecker M12 gerade AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 20: Gegenstecker M12 Gerade Inkl. Kabel

    5. Druckmutter anziehen. Abb. 13: Gegenstecker M12 gewinkelt Ändern der Winkelstellung (Abb. 1. Einsatz aufdrehen, leicht herausziehen und in gewünschte Winkelstel- lung (45° Schritte) verdrehen. 2. Einsatz aufschrauben. AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 21: Technische Daten

    Statusanzeige 8 LEDs Funktionsbeschreibung (siehe Benutzerhandbuch) Tasten 2 interne Tasten, interner DIP-Schalter Schaltausgang 24 V DC ±10 % ≤40 mA (High-Side) Busanschluss EIP-EtherNet/IP EPN-PROFINET ECT-EtherCAT ES3-sercos III EPL-POWERLINK AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 22 EN 61800-3, C2 Störaussendung / Emission Schutzart IP54, IP65 EN 60529, nur mit Gegenstecker Schockfestigkeit 500 m/s , 11 ms EN 60068-2-27 Vibrationsfestigkeit <100 m/s , 5 … 150 Hz EN 60068-2-6 AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...

  • Seite 23: Einbauerklärung

    Maschine in eine Maschine oder Anlage eingebaut wurde, die den Bestimmun- gen der EG-Maschinenrichtlinie 2006/42/EG entspricht und für die eine EG-Konformitäts- erklärung gemäß Anhang II A vorliegt. Buchenbach, den 14.08.2014 ppa. Andreas Wiessler (Dipl. Ing. (BA) Elektrotechnik, Qualitätsmanager) AG26 · Datum 07.05.2018 · Art. Nr. 87451 · Änd. Stand 173/18...
  • Seite 24 8 Accessory connector 8.1 Straight matting connector M12 8.2 Mating connector M12 straight inclusive cable 8.3 Right angle mating connector M12 9 Technical data 10 Declaration of Incorporation AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 25: Documentation

    Safety notes consist of a signal sign and a signal word. Danger classes Immediate danger that may cause irreversible bodily harm resulting in DANGER death, property damage or unplanned device reactions if you disregard the instructions given. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 26: Target Group

    • are familiar with the safety guidelines of the electrical and automation technologies when performing configuration tasks; • are authorized to commission, earth and label circuits and devices/ systems in accordance with the safety standards. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 27: Basic Safety Information

    External magnetic fields CAUTION Failures and data loss occur if strong magnetic fields influence the internal measuring system. ` Protect the actuator from impact by external magnets. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 28: Identification

    Tightening torque: 0.6 Nm (M12) If the use of the torque-limiting wrench is not possible due to the mount- NOTICE ing situation, execute electrical installation before mechanical installa- tion. 4.1 Mechanical mounting AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 29 2. Tighten the clamp ring screw by applying 5 Nm. 3. Tighten the screw for the torque support by applying max. 2 Nm. Lock using a size 10 open wrench AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 30: Electrical Installation

    ` Do not disconnect or close live connections. ` Perform wiring work in the de-energized state only. ` Use strands with suitable ferrules. ` Prior to switching on check all mains and plug connections. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 31 ` Provide a separate power adapter for the supply of one or multiple SIKO actuators. ` All lines for connecting the actuator must be shielded. ` The cable shield must be applied to both sides. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 32 The line length between two nodes must not exceed 100 m. Use only Eth- ernet cables which correspond at least to category 5 (CAT 5) acc. to EN 50173 or ISO / IEC 11801. Use only cables with complete shield. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 33 = plug-in side RS232 RXD RS232 TXD SGND* M12 A-Codiert 8-pol * internally linked with GND Stecker Operating voltage Strand cross section of the lines 0.14 ... 0.35 mm². AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 34 Put the PE connection between the plug connectors on the ground wire potential (Fig. 4). Use 6.3 mm flat connectors with a short strand 2.5… 4 mm² (not supplied). Fore multiple AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 35: Commissioning

    WARNING Output stage of the driver is damaged. ` The operating voltage of the device must be switched on together with the downstream electronics unit (e. g. control). AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 36 You can configure the functions of the drive status LEDs. For a description of the functions of the drive status LEDs refer to the rele- vant user manual. Status LED 5 LED statuses valid with factory settings. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 37 Supply voltage of the output stage is applied. red, blinks Actuator is outside the programmed position window. Supply voltage of the output stage missing. Operating voltage of control missing AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 38: Battery Change

    ` It is mandatory to change the battery with supply voltage switched on. ` Repeated calibration travel in case of data loss (refer to the see user manual for the procedure). AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 39: Battery Type, Function And Service Life

    2. Check the correct location of the O-ring . The O ring must be placed completely in the mortise intended for this purpose. 3. Mount the housing's cover AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 40: Transport, Storage, Maintenance And Disposal

    Battery: Do no throw batteries in the normal waste, into fire or water. Col- lect batteries and dispose of them in an environmentally friendly way. Only for EU countries: Defective or used batteries must be recycled accord- ing to Directive 91/157/EEC. AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 41: Accessory Connector

    ` Strand cross sections of lines max. 0,75 mm² / cable feed-through: ø6 ... ø8 mm. • Accessory SIKO art. no. "83526" M12 A coded (socket contact 4 poles operating voltage ). • Accessory SIKO art. no. "83525" M12 A coded (socket contact pin 8 poles digital input / output).

  • Seite 42: Mating Connector M12 Straight Inclusive Cable

    ` Strand cross-section of lines 0.75 mm² / cable feed-through: ø4 ... ø8 mm. • Accessory SIKO art. no. "83091" M12 A coded (socket contact 4 poles operating voltage). • Accessory SIKO art. no. "87599" M12 A coded (socket contact 8 poles digital input / output).

  • Seite 43: Technical Data

    (see user manual) Keys 2 internal keys, internal DIP switch Switching outputs 24 V DC ±10 % ≤40 mA (high-side) Bus connection EIP-EtherNet/IP EPN-PROFINET ECT-EtherCAT ES3-sercos EPL-POWERLINK AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
  • Seite 44 Protection category IP54, IP65 EN 60529, only with mating con- nectors Shock resistance 500 m/s , 11 ms EN 60068-2-27 Vibration resistance <100 m/s , 5 … 150 Hz EN 60068-2-6 AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...

  • Seite 45: Declaration Of Incorporation

    2006/42/EC and if the EC Declaration of Conformity pursuant to Appendix II A is avail- able for the machinery. Buchenbach, 14/08/2014 ppa. Andreas Wiessler (Dipl. Ing. (BA) Electrical Engineering, Quality Manager) AG26 · Date 07.05.2018 · Art. No. 87451 · Mod. status 173/18...
