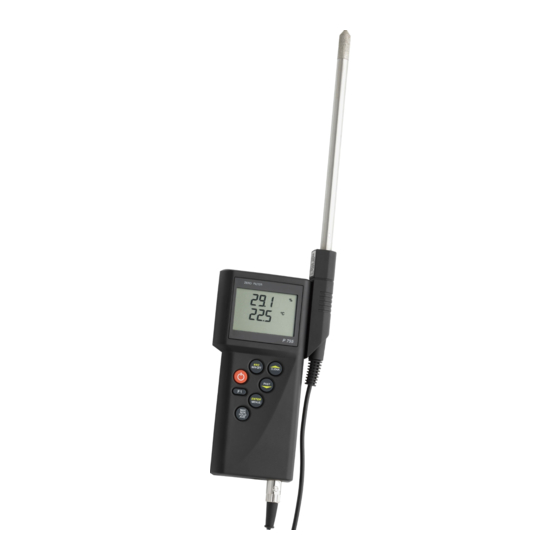

Dostmann Electronic P700 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für P700:
- Bedienungsanleitung (31 Seiten) ,
- Anleitung (28 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für Dostmann Electronic P700
Inhaltszusammenfassung für Dostmann Electronic P700
- Seite 1 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 1 DOSTMANN electronic ® H a n d m e s s g e r ä t e P 7 0 0 , P 7 0 5 , P 7 1 0 , P 7 1 5 , P 7 5 0 ,...
-
Seite 2: Bedien- Und Anzeigeelemente
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 2 Bedien- und Anzeigeelemente Aufstellbarer Bügel für Stand- und Hängefunktion Fühlerhalterung Großes LC - Display Tastatur 1. Anschlußport für Fühlersensoren 2. Anschlußport für Fühlersensoren (P705, P715, P755, P770, P755-LOG, P770-LOG) USB Anschluß-... -
Seite 3: Inhaltsverzeichnis
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 3 Bedienungsanleitung Inhaltsangabe Handhabung/Einleitung 1.1. Hinweise 1.2. Inbetriebnahme 1.3. Ein-/Ausschalten 1.4. Menüstruktur 1.4.1. Einheiten-Umschaltung (UNIT) 1.4.2. Fühlerauswahl (Prob) 1.4.3. Differenztemperatur (Lin2) 1.4.4. Kalibriermodus (CAL) 1.4.4.1. Kalibrierung Kombifühler (Temperatur/Feuchte) 1.4.5. Kanalaktivierung (Chnl) 1.4.6. -
Seite 4: Handhabung
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 4 1. Handhabung 1.1 Hinweise / Bitte beachten • Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden sondern nur mit einem trockenen oder feuchten Tuch abreiben. • Messgerät an einem trockenen und sauberen Ort aufbewahren. -
Seite 5: Menüstruktur
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 5 Hinweis: Bei allen Messgeräten lassen sich die Wichtig! Messkanäle entsprechend der modellspezifischen Messgrößen auswählen. Bei Auslieferung mit nur einem Fühler ist die richtige Messgröße bereits vor- eingestellt. Bitte achten Sie daher bei Messgeräten mit mehreren Kanälen und / oder verschiedenen... -
Seite 6: Fühler Auswählen / [Prob]
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 6 Drücken Sie die Taste [ENTER/MENUE] und wählen Sie Unit mit Hilfe der Pfeiltasten [ ] aus, danach drücken Sie [ENTER/MENUE] erneut. Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt. -
Seite 7: Differenztemperatur (Lin2)
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 7 Messgröße Fühlerauswahl LCD-Anzeige geeignet für (Prob) Messgeräte- typen: Temperatur Cu-CuNi Typ T für alle P700- Messgeräte Feuchte P750/P755/P770 P755-LOG/P770-LOG Strömung P750/P755/P770 P755-LOG/P770-LOG Druck P750/P755/P770 P755-LOG/P770-LOG Hitzdraht P750/P755/P770 P755-LOG/P770-LOG Mit [ENTER/MENUE] bestätigen Sie die gewünschte Einstellung. - Seite 8 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 8 Das Gerät beinhaltet 3 verschiedene Kalibriermodi: 1) [OFF]: Standardkennlinie (z.B. bei Pt100-Wider- standsmessungen DIN IEC 60751) 2) [OP1]: Nummernkalibrierung (Der 2 x 4-stellige Code ist bei unseren Fühlern auf dem Handgriff...
-
Seite 9: Kalibrierung
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 9 Beispiel der Messwertanzeige nach Eingabe einer Fühlerkalibriernummer: Die kleine 1 in der linken Ecke in Verbindung mit dem Anzeigesegment CAL in der Displaymitte zeigt Ihnen an dass die Nummernkalibrierung oP1 aktiviert wurde. -
Seite 10: Kombifühler (Temperatur/Feuchte)
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 10 Beispiel der Messwertanzeige nach einer physikali- schen Kalibrierung gegen ein Vergleichsnormal: Die kleine 2 in der linken Ecke in Verbindung mit dem Anzeigesegment CAL in der Displaymitte zeigt Ihnen an dass die physikalische Fühlerkalibrierung oP2 aktiviert wurde. -
Seite 11: Messkanäle Aktivieren/Deaktivieren (Nur Für 2-Kanalgeräte) / [Chnl]
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 11 Standardkennlinie / [oFF Wählen Sie mit Hilfe der Pfeiltasten [ ] [oFF aus. Mit [ENTER/MENUE] bestätigen Sie die gewünschte Einstellung. Mit [ESC] gelangen Sie danach wieder in den Messmodus. Nummernkalibrierung / oP1 Wählen Sie mit Hilfe der Pfeiltasten [... - Seite 12 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 12 Drücken Sie die Taste [ENTER/MENUE] und wählen Sie ArEA mit Hilfe der Pfeiltasten [ ] aus, danach drücken Sie [ENTER/MENUE] erneut. Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt.
-
Seite 13: Hold/Max/Min/Avg-Anzeige
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 13 1.5 HOLD MAX MIN AVE-Anzeige Nach erstmaligem Betätigen der [HOLD MAX MIN AVE] Taste werden die zum Zeitpunkt der Betätigung aktuellen Messwerte als Hold-Wert im Display einge- froren bzw. angezeigt. Durch wiederholtes Drücken können die gespeicherten Maximum-, Minimum und... -
Seite 14: Sonderfunktionen
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 14 1.8 Sonderfunktionen 1.8.1 (Ohm/Microvolt/Volt/Hertz-Anzeige) Um die angezeigten Werte in der entsprechenden Basiseinheit anzuzeigen muss beim Einschalten die FAST-Taste und die ON/OFF-Taste für ca. 3 Sekun- den gleichzeitig gehalten werden bis die folgende... -
Seite 15: Fehlermeldungen
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 15 3. Fehlermeldungen Bei Fehlbedienungen oder Gerätestörungen unter- stützt das Gerät den Bediener durch folgende Fehler- meldungen. Error Bedeutung oPEn falscher Fühler oder kein Fühler angeschlossen - oLo „too low“ Messbereichsunterschreitung - oHi „too high“... -
Seite 16: Technische Daten
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 16 4. Technische Daten P700 (1-Kanal) / P705 (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...+1760 °C) Genauigkeit Pt100 ±0,1 °C von -100 °C...+200 °C... - Seite 17 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 17 P710 (1-Kanal) / P715 (2-Kanal) Messkanal 1/2 Thermoelemente: Typ K, J, L, N, T Messbereich Pt100 ––– Thermoelemente gem. DIN (-200...+1370 °C) Genauigkeit Pt100 ––– Thermoelemente R, S ––– K, J, L, N, T ±0,2 °C von 0 °C...+200 °C...
- Seite 18 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 18 P750 (1-Kanal) / P755 (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung, Widerstand, Spannung Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...+1760 °C) 0 ...
- Seite 19 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 19 P770 (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung, Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...+1760 °C) ––– Feuchte 0 %...100 %rF Strömung...
- Seite 20 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 20 P755-LOG (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung, Widerstand, Spannung Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...+1760 °C) 0 ... 400 Feuchte 0 %...100 %rF...
- Seite 21 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 21 P770-LOG (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung, Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...+1760 °C) ––– Feuchte 0 %...100 %rF Strömung...
- Seite 22 DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 22 5. Schnittstellenbefehle P700 MESSWERT 1 + 2 autom. erkennen FC (hex) Tastaturfreigabe 0 (hex) Lese Versionsnummer der Firmware l (ASCII) Speicher auslesen (nur LOG-Messgeräte) n (ASCII) Hinweis: Wenn mit den Befehl FC (hex) Daten aus dem Gerät ausgelesen werden, so wird die Tastatur...
-
Seite 23: Steckerbelegung
DE P700 Anleitung dt. 08/10 27.08.2010 14:03 Uhr Seite 23 6. Steckerbelegung Fühleranschluß Pt100 4-Leiter (Serie P700) Messkanal 1 /2 Pt100 4-Leiter Lötseite Fühleranschluß Thermoelement (Serie P700) Messkanal 1 /2 Pt100 2-Leiter (im Stecker) Lötseite Thermoelement Internationale Kennfarben für Thermoelemente... - Seite 24 DE P700 Anleitung dt. 08/10 27.08.2010 14:04 Uhr Seite 24 Fühleranschluß Flügelrad Mini Air6 (Serie P750/P755/P770) Messkanal 1 /2 Lötseite gelb weiß schwarz Mini Air6 Flügelrad...
- Seite 25 DE P700 Anleitung dt. 08/10 27.08.2010 14:04 Uhr Seite 25 Adapter DIN Stecker auf Thermoelementbuchse (Serie P700) Pt100 Sensor (Vergleichsmessstelle) {im Stecker) Lötseite Miniaturthermoelementbuchse gn (ws) rt (gn) Kabellänge 12 cm...
-
Seite 26: Sensorkalibrierdaten
DE P700 Anleitung dt. 08/10 27.08.2010 14:04 Uhr Seite 26 7. Sensorkalibrierdaten Unsere Qualitätsfühler tragen ganz entscheidend zur Genauigkeit und somit zur Qualität Ihrer Messung bei. Um Ihnen den Austausch der Fühler ohne Ver- lust an Messgenauigkeit so leicht wie möglich zu machen, werden unsere Fühler im Werk vermessen... -
Seite 27: Garantiebestimmungen
DE P700 Anleitung dt. 08/10 27.08.2010 14:04 Uhr Seite 27 8. Garantiebestimmungen Bei ordnungsgemäßem Gebrauch leisten wir auf Meßgeräte 12 Monate und auf Fühler und Sensoren 6 Monate Garantie. Durch Öffnen des Gerätes erlischt der Garantieanspruch. Der Hersteller garantiert, dass das Produkt im ge- nannten Zeitraum bei ordnungsgemäßer Anwendung... - Seite 28 DE P700 Anleitung dt. 08/10 27.08.2010 14:04 Uhr Seite 28 ®...
