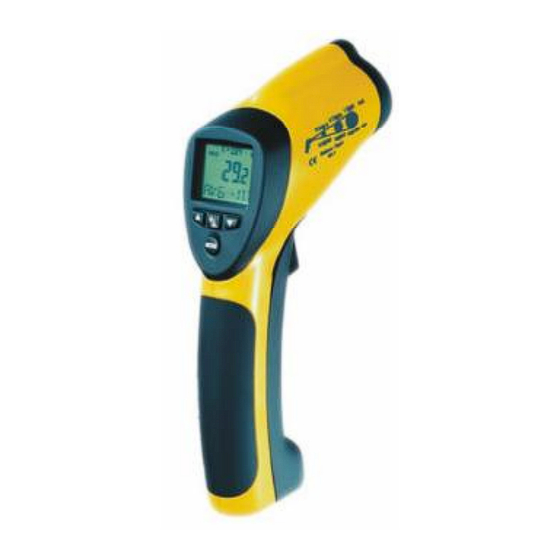

Dostmann Electronic ST488 Bedienungsanleitung
Infrarotthermometer
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Dostmann Electronic ST488
Inhaltszusammenfassung für Dostmann Electronic ST488

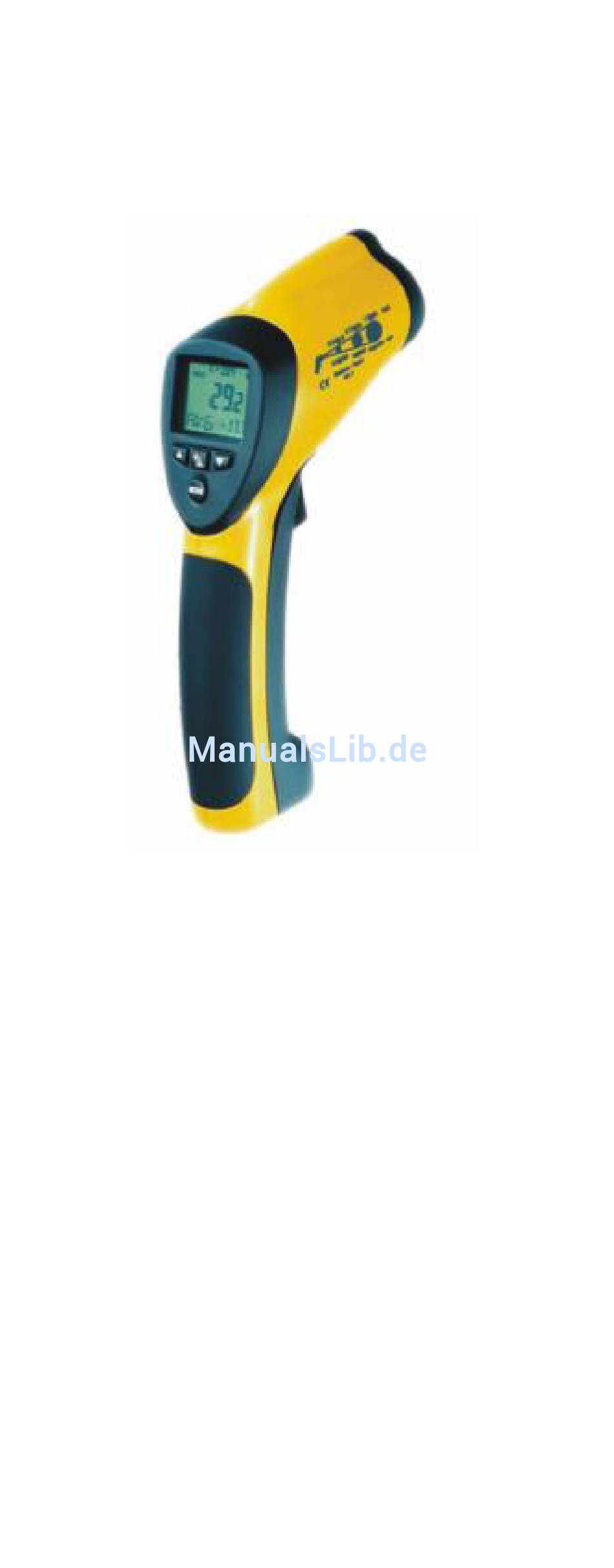

- Seite 1 Infrarotthermometer Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis …………………………… ………… .3 E i n f ü h r u n g … …… ………… …… ……… …… …… .3 F e a t u r e s …………………………………….4 Einsatzbereich …………………………………………….4 1 Sicherheit ……………………………5 2 Messfleck Entfernung ……………………………………6 3 Technische Daten ………………………7 4 Front Panel Beschreibung... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf unseres ST488 Infrarotthermometers. Mit dem ST488 messen Sie auf Knopfdruck Oberflächentemperaturen. Laser hilft Ihnen beim Anvisieren Messobjektes, Hintergrundbeleuchtung und das funktionelle Design ermöglichen ein bequemes Messen. FEATURES: Genaue berührungslose Messungen Hervoragende Optik ermöglicht messen aus großen Entfernungen Großer Temperaturmessbereich... -
Seite 4: Einsatzbereich
Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. - Nie mit dem GerŠt auf Personen/ in die Augen zielen. Das Gerät darf nur im zugelassenen Temperaturbereich verwendet werden / es dürfen keine technischen Veränderungen am Gerät vorgenommen werden / es sollte nur mit einem feuchten Tuch gereinigt werden. -
Seite 5: Messfleck Entfernung
2 Messfleckentfernungsverhältnis Bedenken Sie also bitte immer, dass bei Messungen auf größere Entfernung hin, der Messfleck wesentlich größer wird. Somit messen Sie auch auf einer größeren Fläche. Dies ist manchmal unerwünscht. Wenn Sie die nebenstehende Skizze ansehen, erkennen Sie, dass das Messgerät ein sehr gutes Verhältnis aufweist. -
Seite 6: Technische Daten
3. Technische Daten Mode.l Messbereich D: S ST-488 -50 … 1000•(-58 to 1832•) 50:1 Display Auflösung 0.1•(0.1•) Genauigkeit: Umgebungstemperatur von 23 .. 25•(73 to 77•) -50 … -20•(-58 t…-4•): ±5•(±9•) -20 … 200•(-4 … 92•): ± 1.5% oder + 2•(±3.6•); 200 …... -
Seite 7: Front Panel Beschreibung
4. Vorderseite Beschreibung • IR-Sensor • Laser • LCD Display • Pfeiltase ê • Pfeiltaste é • Modetaste • Laser/Hintergrundbeleuchtungstaste • Messtaste/Trigger Handgriff Batteriedeckel 5.Anzeige • Data hold • Messwertanzeige • Emissionsgrad Symbol und Wert • Low-Batterie, lock und Laser “AN” Symbole •... -
Seite 8: Set Alarm
MODE Taste Funktion Das Messgerät ermittelt den aktuellen Temperaturwert, den Mittelwert einer Messreihe, den Minimalwert / Maximalwert (jedes Mal, wenn Sie eine Messreihe ausführen). Diese Daten werden im Gerät festgehalten und können mittels Betätigen der „MODE“-Taste abgerufen werden. Wenn man beim „Durchscrollen“ im Modusbereich einen Parameter angewählt hat und dann die Messtaste drückt (8) wird in diesem Modus weitergemessen. - Seite 9 einstellen. Um die Alarmfunktion zu aktivieren, müssen Sie den vorderen Gerätedeckel abklappen und an den Schaltern folgende Einstellung vornehmen: Schalter2 (LOCK) nach rechts schieben und Schalter3 (SET ALARM) ebenfalls nach rechts schieben. Dann Gerätedeckel wieder zuklappen (Bild rechts). Wenn nun der eingestellte „Hochalarm“...
- Seite 10 7 Temperaturmessung Um die Temperatur eines Objektes zu messen, zielen Sie zunächst mit dem Gerät in die ungefähre Richtung des Gegenstandes und drücken dann den Mess-Betätigungsknopf. Jetzt sehen Sie den Laserzielpunkt, mit dem Sie das Objekt haargenau anvisieren können. Halten Sie den Knopf gedrückt und beobachten Sie die Temperaturanzeige am Display.
-
Seite 11: A T T E R I E W E C H S E L
8. Batteriewechsel Das Gerät gibt Ihnen im Display Informationen zum Batteriestatus (wenn das Batterie-Symbol erscheint, ist die benötigte Spannung zu gering. Die Batterie muss dann gewechselt werden) Klappen Sie den Batteriefachdeckel nach vorn auch (vorderer Griffdeckel) Entnehmen Sie die alten Batterien und legen Sie neue Batterien ein Klappen Sie den Batteriefachdeckel wieder zu... -
Seite 12: Hinweise
9. Hinweise: l Arbeitsweise Infrarot-Thermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Gerätes erfaßt die emittierte(E), reflektierte (R) und durchgelassene (T) Wärmestrahlung, die gebündelt und auf einen Detektor fokussiert wird. Die Geräteelektronik wandelt diese Information in einen Temperaturwert um, der auf dem Display angezeigt wird. - Seite 13 Bereich dann mit einer Auf- und Abbewegung abgetastet, bis die heiße Stelle gefunden ist. l Hinweise Zur Messung von Temperaturen glänzender oder hoch polierter Metalloberflächen (z.B. Edelstahl, Aluminium usw.) wird das Gerät nicht empfohlen. Siehe Abschnitt „Emissionsgrad“. Das Gerät kann nicht durch transparente Oberflächen wie z.B.
-
Seite 14: Wartung / Reinigung
Tabelle Emissionsgrade Material Emisionsgrad Material Thermal emissivity Asphalt 0.90 .. 0.98 Stoff (Schwarz) 0.98 Beton 0.94 Haut 0.98 Zement 0.96 Leder 0.75 to 0.80 Sand 0.90 Puder 0.96 Erde 0.92 .. 0.96 Lackr 0.80 .. 0.95 Wasser 0.92 .. 0.96 Lack (matt) 0.97 0.96 ..
