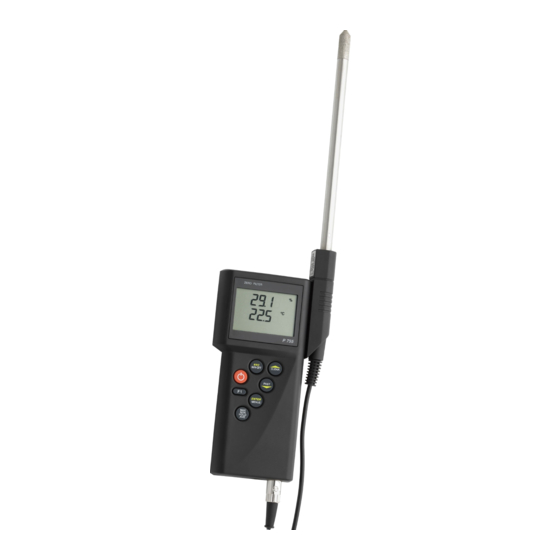

Dostmann Electronic P700 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für P700:
- Bedienungsanleitung (31 Seiten) ,
- Anleitung (28 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für Dostmann Electronic P700
Inhaltszusammenfassung für Dostmann Electronic P700
- Seite 1 DOSTMANN electronic Handmessgeräte P700, P705, P710, P715, P750, P755, P770, P755-LOG, P770-LOG Bedienungsanleitung...
-
Seite 2: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente Aufstellbarer Bügel für Stand- und Hängefunktion Fühlerhalterung Großes LC-Display Tastatur Anschlußport für Fühlersensoren Anschlußport für Fühlersensoren (P705, P715, P755, P770, P755-LOG, P770-LOG) USB Anschlußport für PC... -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Inhaltsangabe Handhabung/Einleitung 1.1. Hinweise 1.2. Inbetriebnahme 1.3. Ein-/Ausschalten 1.4. Menüstruktur 1.4.1. Einheiten-Umschaltung (UNIT) 1.4.2. Fühlerauswahl (Prob) 1.4.3. Differenztemperatur (Lin2) 1.4.4. Kalibriermodus (CAL) 1.4.4.1. Kalibrierung Kombifühler (Temperatur/Feuchte) 1.4.5. Kanalaktivierung (Chnl) 1.4.6. Flächeneingabe für Volumenstrom (ArEA) 1.4.7. Speicherbedienung (Lo6) 1.5. HOLD/MAX/MIN/AVG-Anzeige 1.6. -
Seite 4: Handhabung
1. Handhabung 1.1 Hinweise / Bitte beachten • Zum Reinigen des Instrumentes keine aggressiven Reinigungsmittel verwenden sondern nur mit einem trockenen oder feuchten Tuch abreiben. • Messgerät an einem trockenen und sauberen Ort aufbewahren. • Vermeiden Sie Gewalteinwirkung wie Stöße oder Druck. -
Seite 5: Menüstruktur
Hinweis: Bei allen Messgeräten lassen sich die Wichtig! Messkanäle entsprechend der modellspezifischen Messgrößen auswählen. Bei Auslieferung mit nur einem Fühler ist die richtige Messgröße bereits vor- eingestellt. Bitte achten Sie daher bei Messgeräten mit mehreren Kanälen und / oder verschiedenen Fühler, dass die richtige Messgröße eingestellt ist. -
Seite 6: Fühler Auswählen / [Prob]
LCD-Anzeige geeignet für (Prob) Messgeräte- typen: Temperatur Pt100 (RTD) P700/P705/ P750/P755/P770 P755-LOG/P770-LOG Temperatur Fe-CuNi Typ J für alle P700- Messgeräte Temperatur NiCr-Ni Typ K für alle P700- Messgeräte Temperatur Fe-CuNi Typ L für alle P700- Messgeräte Temperatur NiCrSi-NiSi Typ N für alle P700-... -
Seite 7: Differenztemperatur (Lin2)
Messgröße Fühlerauswahl LCD-Anzeige geeignet für (Prob) Messgeräte- typen: Temperatur Cu-CuNi Typ T für alle P700- Messgeräte Feuchte P750/P755/P770 P755-LOG/P770-LOG Strömung P750/P755/P770 P755-LOG/P770-LOG Druck P750/P755/P770 P755-LOG/P770-LOG Hitzdraht P750/P755/P770 P755-LOG/P770-LOG Mit [ENTER/MENUE] bestätigen Sie die gewünschte Einstellung. Mit [ESC] gelangen Sie danach wieder in den Messmodus. - Seite 8 Das Gerät beinhaltet 3 verschiedene Kalibriermodi: 1) [OFF]: Standardkennlinie (z.B. bei Pt100-Wider- standsmessungen DIN IEC 60751) 2) [OP1]: Nummernkalibrierung (Der 2 x 4-stellige Code ist bei unseren Fühlern auf dem Handgriff gut sicht- bar angebracht) entspricht einem 2-Punkteabgleich 3) [OP2]: Physikalische Kalibrierung (Kalibrierung mit Vergleichsnormalen: 1-Punkt-, 2-Punkt- oder 3-Punkteabgleich möglich) CAL = kalibrieren...
-
Seite 9: Kalibrierung
Beispiel der Messwertanzeige nach Eingabe einer Füh- lerkalibriernummer: Die kleine 1 in der linken Ecke in Verbindung mit dem Anzeigesegment CAL in der Displaymitte zeigt Ihnen an dass die Nummernkalibrierung oP1 aktiviert wurde. Physikalische Kalibrierung / oP2 Wählen Sie mit Hilfe der Pfeiltasten [ ] oP2 aus. -
Seite 10: Kombifühler (Temperatur/Feuchte)
Fühlerkalibrierung oP2 aktiviert wurde. 1.4.4.1 Kalibrierfunktion Kombifühler(Feuchte/Temperatur) [CAL] Alle Feuchtefühler der Dostmann electronic sind Kom- binationsfühler. D.h. neben dem Feuchtesensor bein- halten diese Fühler auch ein Temperatursensor. Beide Messgrößen sind über einen Fühlerstecker an dem gle- ichen Messkanal angeschlossen. -
Seite 11: Flächeneingabe Für Volumenstrom [Area]
Standardkennlinie / [oFF Wählen Sie mit Hilfe der Pfeiltasten [ ] [oFF aus. Mit [ENTER/MENUE] bestätigen Sie die gewünschte Einstellung. Mit [ESC] gelangen Sie danach wieder in den Messmodus. Nummernkalibrierung / oP1 Wählen Sie mit Hilfe der Pfeiltasten [ ] oP1 aus. Mit [ENTER/MENUE] bestätigen Sie die gewünschte Einstellung. - Seite 12 Drücken Sie die Taste [ENTER/MENUE] und wählen Sie ArEA mit Hilfe der Pfeiltasten [ ] aus, danach drücken Sie [ENTER/MENUE] erneut. Auf der linken Displayseite erscheint eine kleine 1, die den Kanal anzeigt. Mit den Pfeiltasten [ ] können Sie den Kanal auswählen.
-
Seite 13: Hold/Max/Min/Avg-Anzeige
Mit [ENTER/MENUE] bestätigen Sie die Eingabe. Mit [ESC] gelangen Sie danach wieder in den Messmodus. Manuelles Speichern [Spot]. Drücken Sie die Taste [ESC] um einzelne Messwerte manuell zu speichern. 1.5 HOLD MAX MIN AVE-Anzeige Nach erstmaligem Betätigen der [HOLD MAX MIN AVE] Taste werden die zum Zeitpunkt der Betätigung aktuellen Messwerte als Hold-Wert im Display einge- froren bzw. -
Seite 14: Sonderfunktionen
Drücken Sie erneut die Taste [ESC/AUTO-OFF] einmal. Auf dem Display wird EAoF angezeigt. Das Messgerät schaltet sich jetzt nach 30 Minuten automatisch ab. 1.8 Sonderfunktionen 1.8.1 (Ohm/Microvolt/Volt/Hertz-Anzeige) Um die angezeigten Werte in der entsprechenden Basiseinheit anzuzeigen muss beim Einschalten die FAST-Taste und die ON/OFF-Taste für ca. -
Seite 15: Spannungsversorgung
2. Spannungsversorgung Als Spannungsversorgung des Gerätes dient eine 9V Blockbatterie. Zum Wechseln der Batterie das Instru- ment ausschalten und das auf der Rückseite ange- brachte Batteriefach öffnen. Die Batterie entnehmen und das Anschlusskabel abziehen. Neue Batterie anstecken und wieder in das Batteriefach einlegen. Das Batteriesegment zeigt an, dass Sie die Bat- terie in Kürze auswechseln müssen. -
Seite 16: Fehlermeldungen
3. Fehlermeldungen Bei Fehlbedienungen oder Gerätestörungen unterstützt Wichtig! das Gerät den Bediener durch folgende Fehlermeldun- gen. Error Bedeutung oPEn falscher Fühler oder kein Fühler angeschlossen - oLo “too low“ Messbereichsunterschreitung - oHi „too high“ Messbereichsüberschreitung - Er1 Temperatur der Vergleichsmess- stelle oberhalb des Messbereichs - Er2 Temperatur der Vergleichsmess-... -
Seite 17: Technische Daten
4. Technische Daten P700 (1-Kanal) / P705 (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...1760°C) Genauigkeit Pt100 ±0,1 °C von -100 °C...+200 °C 0,1% v.M. im restl. Bereich... - Seite 18 P710 (1-Kanal) / P715 (2-Kanal) Messkanal 1/2 Thermoelemente: Typ K, J, L, N, R, S, T, Messbereich Pt100 ––– Thermoelemente gem. DIN (-200...1760°C) Genauigkeit Pt100 ––– Thermoelemente R, S ––– K, J, L, N, T ±0,2 °C von 0 °C...+200 °C ±0,5 °C bis 1000 °C ±1,0°C im restl.
-
Seite 19: Auflösung
P750 (1-Kanal) / P755 (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung, Widerstand, Spannung Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...1760°C) 0 ... 400 Feuchte 0 %...100 %rF Strömung 0 ... 40 m/s Genauigkeit Pt100 ±0,03°C von -50°C...+199.99°C... - Seite 20 P770 (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung, Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...1760°C) ––– Feuchte 0 %...100 %rF Strömung 0 ... 40 m/s Genauigkeit Pt100 ±0,1 °C von -100 °C...+200 °C sonst 0,1% v.M.
- Seite 21 P755-LOG (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung, Widerstand, Spannung Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...1760°C) 0 ... 400 Feuchte 0 %...100 %rF Strömung 0 ... 40 m/s Genauigkeit Pt100 ±0.03°C von -50°C...+199.99°C ±0.05°C von -200°C...-50.01°C sonst 0,05% v.M.
- Seite 22 P770-LOG (2-Kanal) Messkanal 1/2 Pt100, Thermoelemente: Typ K, J, L, N, R, S, T, Feuchte, Strömung Messbereich Pt100 -200...+850 °C Thermoelemente gem. DIN (-200...1760°C) ––– Feuchte 0 %...100 %rF Strömung 0 ... 40 m/s Genauigkeit Pt100 ±0,1 °C von -100 °C...+200 °C sonst 0,1% v.M.
- Seite 23 Die Stringlänge ist abhängig ob es ein 1Kanal oder ein 2Kanalgerät ist. Zur PC-Kommunikation mit Messgeräten der Serie P700 wird grundsätzlich ein Treiber (VCP Virtual Com Port) für die Schnittstelle benötigt. Der benötigte Trei- ber befindet sich auf der Installations-CD DE-Graph für P700-Serie (Nr.
-
Seite 24: Steckerbelegung
6. Steckerbelegung Fühleranschluß Pt100 4-Leiter (Serie P700) Messkanal 1 /2 Pt100 4-Leiter Lötseite Fühleranschluß Thermoelement (Serie P700) Messkanal 1 /2 Pt100 2-Leiter (im Stecker) Lötseite Thermoelement Internationale Kennfarben für Thermoelemente Thermopaar DIN 43 722 DIN 43 710 ANSI MC 96.1... - Seite 25 Fühleranschluß Flügelrad Mini Air6 (Serie P750/P755/P770) Messkanal 1 /2 Lötseite gelb weiß schwarz Mini Air6 Flügelrad Adapter DIN Stecker auf Thermoelementbuchse (Serie P700) Messkanal 1 /2 Pt100 Sensor (Vergleichsmess- stelle) {im Stecker) Lötseite Miniaturthermoelementbuchse gn (ws) rt (gn) Kabellänge 12 cm...
-
Seite 26: Sensorkalibrierdaten
7. Sensorkalibrierdaten Unsere Qualitätsfühler tragen ganz entscheidend zur Genauigkeit und somit zur Qualität Ihrer Messung bei. Um Ihnen den Austausch der Fühler ohne Verlust an Messgenauigkeit so leicht wie möglich zu machen, werden unsere Fühler im Werk vermessen und mit einem Code versehen, die die Kennlinie des Fühlers beschreibt. -
Seite 27: Garantiebestimmungen
Dostmann electronic GmbH Waldenbergweg 3b · D-97877 Wertheim Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von Dostmann electronic GmbH ver- öffentlicht werden. Die technischen Daten entspre- chen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
