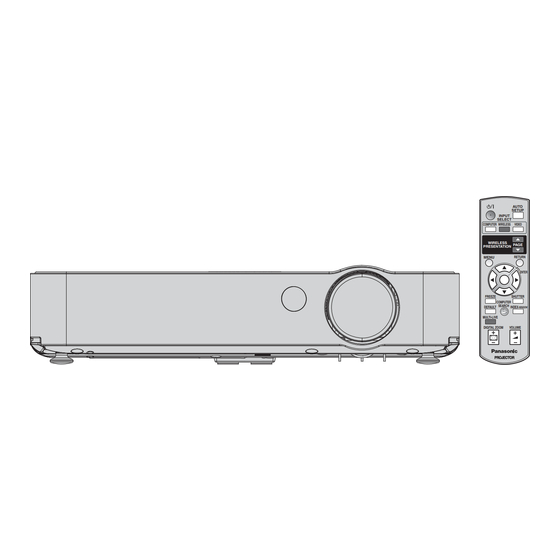

Bedienungsanleitung LCD-Projektor Gewerbliche Nutzung PT-LB51NTE Modell Nr. PT-LB51E AUTO SETUP INPUT SELECT COMPUTER WIRELESS VIDEO WIRELESS PRESENTATION PAGE MENU RETURN ENTER FREEZE SHUTTER COMPUTER SEARCH DEFAULT INDEX- WINDOW MULTI-LIVE DIGITAL ZOOM VOLUME Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf. TQBJ0229-2 EUTSCH...
In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Projektors. Wir hoffen, dass sie dazu beitragen werden, dass Sie Ihr neues Produkt bestmöglich nutzen können, und dass Sie mit Ihrem Panasonic-LCD- Projektor zufrieden sein werden. Die Seriennummer dieses Produkts finden Sie auf der Unterseite des Geräts.
Seite 3
Wichtige Hinweise zur Sicherheit Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Dieses Symbol auf Produkten und/oder der zugehörigen Dokumentation bedeutet, dass elektrische und elektronische Geräte getrennt vom Hausmüll entsorgt werden müssen. Bringen Sie bitte diese Produkte für den richtigen Umgang, die, Rohstoffrückgewinnung und für das Recycling zu den kommunalen Sammelstellen bzw.
Cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/EC. Les clients peuvent télécharger une copie de la DC originale pour ce produit à partir de notre serveur DC: http://www.doc.panasonic.de Coordonnées dans l’UE : Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, F.R.Germany...
Inhalt Schnellanleitung Wichtige Hinweise Wichtige Hinweise zur Sicherheit ......2 1. Aufstellung des Projektors Konformitätserklärung ............4 Siehe „Aufstellung“ auf Seite 16. Hinweise für die Sicherheit ........8 WARNUNG ...............8 VORSICHT................ 9 Vorsichtshinweise für den Transport....... 10 Vorsichtshinweise für die Aufstellung......10 Hinweise für den Betrieb ..........
Seite 7
Einstellungen Anhang Menünavigation............29 Technische Informationen........46 Navigation durch das MENÜ........... 29 Verzeichnis kompatibler Signale ........46 Hauptmenü und Untermenüs.......... 30 Serieller Anschluss ............47 BILD-MENÜ ..............32 Computeranschlusshilfe ..........49 Technische Angaben............50 BILDAUSWAHL .............. 32 Abmessungen..............53 KONTRAST ..............32 Eingetragene Warenzeichen ..........
Stellen Sie den Projektor nicht auf eine weiche Verwenden Sie keine andere Deckenhalterung als eine Unterlage, wie Teppiche oder Schaumgummimatten. von Panasonic autorisierte Halterung. Dadurch kann sich der Projektor überhitzen, was zu Falls Fremdkörper oder Wasser in den Projektor Verbrennungen oder einem Brand führen kann; der gelangt sind, der Projektor fallen gelassen wurde oder Projektor kann zudem beschädigt werden.
Hinweise für die Sicherheit Das Gerät darf nicht in einem Badezimmer oder einer Der Austausch der Lampe sollte von einem Dusche verwendet werden. qualifizierten Techniker vorgenommen werden. Es kann ein elektrischer Schlag oder ein Brand Die Lampe steht unter hohem Druck. Bei falscher ausgelöst werden.
Hinweise für die Sicherheit Nicht alte und neue Batterien miteinander verwenden. Vor dem Reinigen den Netzstecker aus der Steckdose Falls die Batterien falsch eingesetzt werden, können sie ziehen. explodieren oder auslaufen und einen Brand oder Falls das Netzkabel angeschlossen bleibt, kann ein Verletzungen verursachen;...
Hinweise für die Sicherheit Hinweise für den Betrieb Optimale Bildqualität Der Projektor ist mit einer Hochdruck- Schließen Sie die Vorhänge und Fensterläden und Quecksilberlampe ausgestattet, die über die folgenden Eigenschaften verfügt: schalten Sie alle Fluoreszenzbeleuchtungen in Lein- Die Helligkeit der Lampe hängt von der Verwen- wandnähe aus, um eine Beeinflussung durch Lichtein- fall von außen oder durch die Innenbeleuchtung auf die dungsdauer ab.
Anordnung und Funktion der Bedienele- mente Fernbedienung POWER-Taste Die Einstellung für DOT Schaltet zwischen Standby- CLOCK, CLOCK PHASE und Projektionsmodus um. kann für die projizierten Bilder (Seite 21) von COMPUTER-Signal automatisch eingestellt werden. AUTO (Seite 25) SETUP INPUT EINGANGSWAHL-Tasten SELECT Drücken Sie zur Auswahl COMPUTER WIRELESS...
Seite 13
Anordnung und Funktion der Bedienelemente Anbringen einer Handschlaufe Sie können eine beliebige Schlaufe an der Fernbedienung anbringen. HINWEIS: • Lassen Sie die Fernbedienung nicht fallen. • Halten Sie sie von Flüssigkeiten und Feuchtigkeit fern. • Verwenden Sie für die Fernbedienung bitte Mangan- oder Alkali-Batterien. •...
Anordnung und Funktion der Bedienelemente Projektorgehäuse Sicht von oben und Vorderansicht COMPUTER-EINGANG-Anzeige LAMP-Anzeige (Seite 41) Beim Eingang eines Signals am Steckverbinder (COMPUTER1 IN oder Luminanzsensor COMPUTER 2 IN), der mit den (Seite 33) EINGANGSWAHL Tasten ausgewählt Dieser Sensor erfasst die Luminanz wurde, leuchtet diese Anzeige auf.
Anordnung und Funktion der Bedienelemente Rück- und Unteransicht Anschlussbuchsen Lüftungsausgang Lautsprecher Lampenfach Lüftungsausgang (Seite 43) Lüftungseingang, Luftfilter (Seite 42) Vordere Einstellfüße (L/R) Stellen Sie den Projektionswinkel ein. (Seite 17) S-VIDEO IN Anschluss für ein Anschlussbuchsen S-VIDEO-Signalkabel. VIDEO IN COMPUTER2 IN/1 OUT Anschluss für ein Anschluss eines RGB- zusammengesetztes Cinch-...
Aufstellung Größe der Projektionsfläche und Reichweite Sie können die Projektionsgröße mit dem 1,2× -Zoomobjektiv anpassen. Die Reichweite des Projektors wird folgendermaßen berechnet. Projiziertes Bild L (LW/LT) Projektionsfläche L (LW/LT) Projektionsgröße (4 : 3) Reichweite (L) Höhenposition Diagonale der Höhe der Breite der Mindestabstand Höchstabstand...
Aufstellung Projektionsarten Der Projektor kann für folgende vier Projektionsarten verwendet werden. Zur Einrichtung der gewünschten Projektionsart auf dem Projektor, siehe „INSTALLATION“ auf Seite 37. Aufstellung auf einem Tisch/auf Aufstellung auf einem Tisch/auf dem Fußboden, Projektion von dem Fußboden, Projektion von vorn hinten INSTALLATION: FRONT/TISCH...
Anschlüsse Vor dem Anschluss an den Projektor Lesen und befolgen Sie die Betriebs- und Anschlusshinweise für alle Peripheriegeräte. Die Peripheriegeräte müssen ausgeschaltet werden. Verwenden Sie Kabel, die zu dem entsprechenden Peripheriegerät passen. Wenn das Eingangssignal gestört ist, kann die Qualität des projizierten Bildes leiden, und die Zeitkorrektur wird aktiviert.
Anschlüsse Anschluss an AV-Geräte Anschluss an VIDEO IN/S-VIDEO IN DVD-Player Zum S-Video-Ausgang Audiosystem Zum Video-Ausgang oder Audioausgang Videorecorder Anschluss an COMPONENT IN D-Sub-15-poliges (Stecker) - BNCx5 (Stecker)-Adapterkabel Rot (an den P -Signal-Steckverbinder anschließen) Blau (an den P -Signal-Steckverbinder anschließen) Grün (an den Y-Signal-Steckverbinder anschließen) DVD-Player (mit Komponenten- Videoanschlüssen)
Ein- und Ausschalten des Projektors Netzkabel Anschluss 1. Stellen Sie sicher, dass die Form des Netzsteckers und des AC IN (Stromeingang)-Anschlusses auf der Rückseite des Projektors übereinstimmen. Stecken Sie dann den Stecker vollständig ein. 2. Schließen Sie das Netzkabel an eine Steckdose an. Trennen des Anschlusses 1.
Ein- und Ausschalten des Projektors BETRIEBSSTATUS-Anzeige POWER-Anzeige Betriebsstatus Status Der Projektor befindet sich im Standby-Betrieb. Leuchtet Wenn die Anzeige LAMP oder TEMP blinkt, wird die Anzeige POWER nicht angeschaltet. Der POWER-Schalter ist eingeschaltet und der Projektor bereitet sich auf Blinkt die Projektion vor.
Ein- und Ausschalten des Projektors Einschalten des Projektors AUTO SETUP POWER-Taste INPUT SELECT BETRIEBSSTATUS-Anzeige COMPUTER WIRELESS VIDEO WIRELESS PRESENTATION PAGE MENU RETURN ENTER 1. Stecken Sie das Netzkabel in den Projektor ein. Die POWER-Anzeige leuchtet ROT. 2. Drücken Sie die Taste POWER. Die POWER Anzeige leuchtet auf, nachdem sie mehrmals in GRÜN geblinkt hat.
Ein- und Ausschalten des Projektors Ausschalten des Projektors AUTO SETUP (1)(2) POWER-Taste INPUT SELECT BETRIEBSSTATUS-Anzeige COMPUTER WIRELESS VIDEO WIRELESS PRESENTATION PAGE MENU RETURN ENTER 1. Drücken Sie die Taste POWER. Ein Bestätigungsdialog wird angezeigt. Dieser wird ausgeblendet und die Projektion wird nach 10 Sekunden ohne Bedienung fortgesetzt.
Projektion eines Bildes Wahl des Eingangssignals 1. Schalten Sie die angeschlossenen Geräte ein. Drücken Sie die Wiedergabetaste des entsprechenden Gerätes. 2. Drücken Sie bei Bedarf die EINGANGSWAHL-Tasten, um die gewünschte Eingangsart auszuwählen. Siehe „Umschalten des Eingangssignals“ auf Seite 26. Das Bild wird auf die Projektionsfläche projiziert. HINWEIS: •...
Bedienung der Fernbedienung Reichweite Sie können den Projektor innerhalb einer Reichweite von 15 m (49'2") mit der Fernbedienung bedienen. Richtung Projektor AUTO SETUP Der Sender der Fernbedienung muss zum INPUT SELECT Signalempfänger für die Fernbedienung an der COMPUTER WIRELESS VIDEO Vorderseite des Projektors zeigen.
Bedienung der Fernbedienung Umschalten des Eingangssignals Drücken der VIDEO-Taste Sie können das Eingangssignal von Hand umschalten, indem Sie Tasten COMPUTER, VIDEO S-VIDEO WIRELESS (nur für den PT-LB51NTE) und VIDEO drücken. Drücken Sie die entsprechende Taste mehrmals, oder drücken Sie I H, um folgendermaßen Drücken der EINGANGSWAHL- durch die Eingänge zu schalten.
Bedienung der Fernbedienung Wiederherstellung der werkseitig festgelegten Standardeinstellungen Sie können die meisten benutzerdefinierten HINWEIS: Einstellungen auf die fabrikseitig festgelegten • Bestimmte Menüpunkte können nicht mit der Einstellungen zurücksetzen, indem Sie die STANDARD-Taste zurückgesetzt werden. Passen Sie Taste STANDARD auf der Fernbedienung diese Menüpunkte von Hand an.
Bedienung der Fernbedienung Vergrößerung eines Bildbereichs Sie können einen Bereich des projizierten Verschieben des Bildes zur Hervorhebung um das Ein- bis Vergrößerungsbereichs Zweifache vergrößern. Mit F G I H können Sie den Vergrößerungsbereich verschieben. Vergrößern des Bildes 1. Drücken Sie die Taste DIGITAL ZOOM +/- einmal. Der Vergrößerungsbereich wird auf das 1,5-fache vergrößert.
Menünavigation Über die verschiedenen Menüs dieses Projektors können Sie auf die Funktionen zugreifen, die keine eigene Taste auf der Fernbedienung haben. Die Menüoptionen wurden strukturiert und kategorisiert. Sie können mit den Tasten F G H I durch das Menü navigieren. Navigation durch das MENÜ...
Menünavigation Hauptmenü und Untermenüs Das Menü Aktuelle Einstellungen verfügt über sechs Optionen. Wählen Sie das gewünschte Menüelement aus und drücken Sie ENTER, um das Untermenü anzuzeigen. HINWEIS: • Einige Standardeinstellungen unterscheiden sich je nach gewähltem Eingangssignal. • Die Untermenü-Elemente hängen vom ausgewählten Eingangssignal ab. •...
Seite 31
Menünavigation Optionen (Die Standardeinstellung ist Hauptmenü Untermenü Seite unterstrichen) OPTIONEN EINGABEFÜHRUNG AUSFÜHRLICH EINFACH Seite 36 EINSCHALT LOGO Seite 36 FUNKTIONSTASTEN SHUTTER AUTOMATIK Seite 36 MENÜ BILDAUSWAHL STANDBILD INDEX-WINDOW COMPUTER2 AUSWAHL EINGABE AUSGANG Seite 36 LAMPENLEISTUNG STANDARD ÖKO-MODUS Seite 36 LAMPEN BETRIEBSZEIT Seite 37 ZEITSCHALTUHR (AUS) INAKTIV...
BILD-MENÜ FARBE Fernbedienung Bedienteil (nur S-VIDEO/VIDEO/KOMPONENTE-Signale) Sie können die Farbsättigung des projizierten Bildes anpassen. Siehe „Navigation durch das MENÜ“ auf Seite 29. Heller Dunkler Siehe „Hauptmenü und Untermenüs“ auf Seite 30. BILDAUSWAHL TINT Abhängig von der Projektionsumgebung können Sie diese voreingestellten Parameter verwenden, um die (nur NTSC/NTSC 4.43/KOMPONENTE) Bildprojektion zu optimieren.
BILD-Menü ERWEITERTE EINSTELLUNG DAYLIGHT VIEW Sie können das Bild von Hand genauer einstellen. Das Bild kann auch in gut ausgeleuchteten Räumen, in denen das Licht nicht eingestellt werden kann (z. B. Bei RGB-Signalen wenn eine Tür offen ist oder wenn die Vorhänge das Sonnenlicht nicht ausschließen können), hell und WEISSABGLEICH wirklichkeitsgetreu wiedergegeben werden.
POSITION-MENÜ POSITION Fernbedienung Bedienteil (Nur S-VIDEO/VIDEO/COMPUTER/KOMPONENTE- Signale) Sie können das projizierte Bild zur Feinabstimmung verschieben. Mit den Tasten I H verschieben Sie das Bild horizontal, mit F G vertikal. Siehe „Navigation durch das MENÜ“ auf Seite 29. Siehe „Hauptmenü und Untermenüs“ auf Seite 30. POSITION AUTO.
SPRACHE-Menü S1-Videosignale Das Eingangssignal wird ohne Änderung projiziert. • Bei S1-Videosignalen handelt es sich um ein Videosignal mit einem Bildformat von 16:9, das ein Erfassungssignal umfasst. Dieses Erfassungssignal wird über bestimmte Quellengeräte wie beispielsweise Breitbild-Videogeräte ausgegeben. • Bei Einstellung von „ASPEKT-FUNKTION“ auf „AUTO“ erfasst der Projektor das Erfassungssignal und schaltet 16:9 das Bildformat automatisch auf 16:9 um.
OPTIONEN-MENÜ FUNKTIONSTASTEN MENÜ Fernbedienung Bedienteil Sie können häufig verwendete Betriebe unter der FUNKTION-Taste des Projektors speichern und diese Taste als praktische Kurzwahltaste verwenden. Bei den einzustellenden Funktionen handelt es sich um „SHUTTER“, „AUTOMATIK“, „BILDAUSWAHL“, „STANDBILD“ und „DOPPELBILD“. Siehe „Navigation durch das MENÜ“ auf Seite 29. Siehe „Hauptmenü...
OPTIONEN-MENÜ LAMPEN BETRIEBSZEIT AUTOMATIK Sie können überprüfen, wie lang die Lampe verwendet Sie können die AUTOMATIK-Funktion deaktivieren, wurde. wenn ein COMPUTER-Signal erkannt wird. AUTO Wenn der Projektor ein COMPUTER-Signal erkennt, wird HINWEIS: die Position des projizierten Bildes • Die LAMPEN BETRIEBSZEIT ist für die Bestimmung automatisch mit SIGNALSUCHE, des Zeitpunkts wichtig, zu dem die Lampe ersetzt DOT CLOCK und CLOCK PHASE...
OPTIONEN-MENÜ HOCHLAND ERWEITERTE EINSTELLUNG Wenn Sie den Projektor in großen Höhenlagen verwenden, muss die Option HOCHLAND auf EIN Sie können verschiedene Optionen genauer einstellen. gestellt werden, um die Lüftergeschwindigkeit zu erhöhen. Wählen Sie die gewünschte Option mit den DOPPELBILD Tasten I H aus. Dies hat die gleiche Funktion wie die Die Lüftergeschwindigkeit ist langsam.
SICHERHEIT-Menü PASSWORT ÄNDERN Fernbedienung Bedienteil Sie können das Standardpasswort ändern. 1. Sie können eine Tastenfolge von bis zu acht Tasten mit den Tasten F G I und H eingeben. 2. Drücken Sie ENTER. 3. Drücken Sie genau die gleiche Tastenfolge, die Sie Siehe „Navigation durch das MENÜ“...
WIRELESS-Menü Optionen im NETZWERK- Fernbedienung Bedienteil Menü Im WIRELESS-Menü stehen folgende Optionen zur Verfügung. NETZWERK Wählen Sie das Netzwerk aus, das Sie verwenden Siehe „Navigation durch das MENÜ“ auf Seite 29. möchten. Siehe „Hauptmenü und Untermenüs“ auf Seite 30. NAMEN ÄNDERN Sie können einen Namen für den Projektor HINWEIS: einstellen.
TEMP-, LAMP-Anzeigen Behebung der angezeigten Probleme Falls ein Problem im Zusammenhang mit dem Projektor auftritt, wird dies durch die Anzeigen TEMP bzw. LAMP angezeigt. Gehen Sie zur Behebung des Problems wie folgt vor. 1. Überprüfen Sie den Status aller Anzeigen und des Projektors. Schalten Sie den Projektor dann ordnungsgemäß...
Pflege und Ersatzteile Reinigung des Projektors Vor der Reinigung des Projektors Trennen Sie das Netzkabel von der Wandsteckdose ab. Ziehen Sie alle Kabel vom Projektor ab. Reinigung der Außenoberfläche des Projektors Wischen Sie Schmutz und Staub mit einem weichen Tuch ab. Wenn der Schmutz schwer zu entfernen ist, befeuchten Sie einen Lappen in mit Neutralwaschmittel versetztem Wasser, wringen Sie den Lappen gut aus und wischen Sie den Projektor damit ab.
Pflege und Ersatzteile Austausch der Lampe Vor dem Austausch der Lampe Trennen Sie das Netzkabel von der Wandsteckdose ab. Stellen Sie sicher, dass die Lampe und deren Umgebung weit genug abgekühlt sind. Legen Sie einen Kreuzschlitzschraubenzieher bereit. Kontaktieren Sie den autorisierten Kundendienst zum Erwerb einer Ersatz-Lampe (ET-LAB50). Wenn der Projektor an der Decke montiert wurde, führen Sie den Austausch nicht direkt unter dem Gerät durch und gehen Sie mit dem Gesicht nicht zu nah an den Projektor heran.
Seite 44
Pflege und Ersatzteile 2. Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Befestigungsschrauben der Lampenabdeckung auf der Unterseite des Projektors zu lösen; entfernen Sie anschließend die Lampenabdeckung. Befestigungsschrauben der Lampenabdeckung Lampenabdeckung 3. Verwenden Sie einen Kreuzschlitzschraubenzieher, um die beiden Befestigungsschrauben der Lampenabdeckung zu lösen, bis sich die Schrauben frei drehen. Halten Sie anschließend die Lampe an ihren Griffen fest und ziehen Sie die Lampe vorsichtig aus dem Projektor heraus.
Fehlerbehebung Sollte ein Problem nicht zu beheben sein, wenden Sie sich an Ihren Händler. Problem Ursache Siehe Seite Das Netzkabel ist nicht angeschlossen. An der Netzsteckdose liegt keine Spannung an. Das Gerät schaltet sich Die TEMP-Anzeige leuchtet oder blinkt. nicht ein. Die LAMP-Anzeige leuchtet oder blinkt.
Technische Informationen Serieller Anschluss Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden wurde, gesteuert werden. Anschluss COMPUTER1 DIN 8-polig (Stecker) Serieller Anschluss (Buchse) Serieller Adapter (ET-ADSER:getrennt vertrieben) Stiftzuweisungen und Signalnamen Stift Nr.
Technische Informationen Kabeldaten (Beim Anschluss an einen PC) Projektor PC (DTE) Steuerungsbefehle Befehl Steuerungsinhalt Anmerkungen Im Bereitschaftsmodus werden alle Befehle außer PON ignoriert. Einschalten Der PON-Befehl wird während der Lampenkontrolle EIN ignoriert. Wenn während des Betriebs der Lampenkühlung nach dem Ausschalten Ausschalten der Lampe der PON-Befehl empfangen wird, wird die Lampe nicht sofort wieder eingeschaltet, um sie zu schützen.
AUSFÜHRLICH gesetzt ist, wird die Computeranschlusshilfe angezeigt. Hersteller Tastenbefehl Hersteller Tastenbefehl Hersteller Tastenbefehl TOSHIBA SONY Panasonic SHARP Apple EPSON FUJITSU Sonstige DELL HINWEIS: • Die Computeranschlusshilfe wird nach 5 Minuten ausgeblendet. • Weitere Informationen finden Sie in der Bedienungsanleitung des Computers.
Technische Informationen Technische Angaben Stromversorgung AC 100 - 240 V 50 Hz/60 Hz 240 W Stromverbrauch Im Bereitschaftsmodus (bei inaktiver Lüftung): 4 W Stromaufnahme 2,8 A – 1,3 A Panelgröße (diagonal) Typ 0,6 (15,24 mm) Seitenverhältnis 4 : 3 LCD-Panel Anzeige 3 transparente LCDs (RGB) System...
Seite 51
Technische Informationen Eine Leitung, 4-polige Mini-DIN-Buchse S-VIDEO IN Ω Y: 1,0 V [p-p], C: 0,286 V [p-p], 75 Eine Leitung, Cinch-Buchse VIDEO IN Ω 1,0 V [p-p], 75 Eine Leitung, 15-pol. HD D-Sub (Buchse) Während des Eingangs von RGB-Signalen Ω 0,7 V [p-p], 75 R.G.B.
Technische Informationen Eingetragene Warenzeichen VGA und XGA sind Warenzeichen der International Business Machines Corporation. S-VGA ist ein eingetragenes Warenzeichen der Video Electronics Standards Association. Die Bildschirmanzeigen werden in der Schriftart Ricoh Bitmap angezeigt, die von Ricoh Company, Ltd., hergestellt und vertrieben wird. Alle anderen Warenzeichen sind Eigentum des betreffenden Warenzeicheneigentümers.
