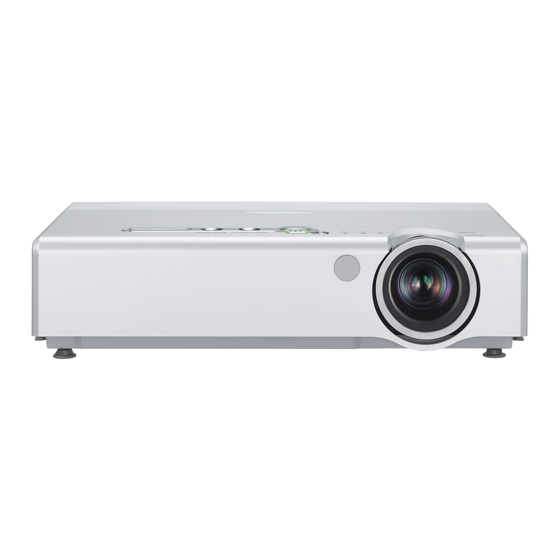

Panasonic PT-LB60NTE Bedienungsanleitung
Lcd-projektor
Vorschau ausblenden
Andere Handbücher für PT-LB60NTE:
- Bedienungsanleitung (72 Seiten) ,
- Bedienungsanleitung (70 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-LB60NTE
Inhaltszusammenfassung für Panasonic PT-LB60NTE
- Seite 1 LCD-Projektor Für gewerbliche Anwendungen Bedienungsanleitung PT-LB60NTE Modell PT-LB55NTE Lesen Sie bitte vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. EUTSCH...
-
Seite 2: Wichtige Hinweise Zur Sicherheit
In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Farbprojektors. Sie wird Ihnen helfen, das Gerät optimal zu bedienen und dazu beitragen, dass Sie mit Ihrem LCD-Farbprojektor von Panasonic zufrieden sein werden. Die Seriennummer befindet sich an der Unterseite des Geräts. Tragen Sie bitte diese Seriennummer in den nachstehenden Freiraum ein und bewahren Sie diese Anleitung zum späteren Nachschlagen an einem sicheren Ort auf. - Seite 3 Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
-
Seite 4: Inhaltsverzeichnis
Inhalt Vorbereitung Bildern, DAYLIGHT VIEW, AI, ERWEITERTE EINSTELLUNG WICHTIGE HINWEISE ZUR Einstellen der Position....44 SICHERHEIT......2 AUTO. TRAPEZ KORREKTUR, Hinweise für die Sicherheit..5 TRAPEZ, POSITION, DOT CLOCK, Zubehör ........9 CLOCK PHASE, BILDFORMAT, Vor der Inbetriebnahme ....10 AUFLÖSUNG, BILDSPERRE Anordnung und Funktion der Ändern der Anzeigesprache..48 einzelnen Bedienungselemente...12 Weitere Einstellungen ....49... -
Seite 5: Hinweise Für Die Sicherheit
Hinweise für die Sicherheit WARNUNG Falls Rauch, ungewöhnliche Gerüche und Geräusche aus dem Projektor austreten, muss der Netzstecker aus der Steckdose gezogen werden. B Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. B Kontrollieren Sie, dass kein Rauch mehr entsteht und wenden Sie sich für die Reparatur an einen autorisierten Kundendienst. - Seite 6 B Bei Verwendung eines beschädigten Netzkabels besteht eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. B Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst repariert oder ersetzt werden. Den Netzstecker nicht mit nassen Händen anfassen. B Wenn der Netzstecker mit nassen Händen berührt wird, kann ein elektrischer Schlag ausgelöst werden.
- Seite 7 Das Gerät darf nicht in einem Badezimmer oder einer Dusche verwendet werden. B Es kann ein elektrischer Schlag oder ein Brand ausgelöst werden. Bei eingeschaltetem Projektor nicht in das Objektiv schauen. B Bei der Projektion wird ein helles Licht ausgestrahlt. Wenn Sie bei eingeschaltetem Projektor direkt in das Objektiv schauen, besteht die Gefahr von Augenschäden.
- Seite 8 Zum Lösen des Netzsteckers den Stecker festhalten, nicht am Kabel ziehen. B Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages vorhanden ist. Vor dem Wechseln des Standortes muss das Netzkabel aus der Steckdose gezogen werden.
-
Seite 9: Zubehör
einatmen, das etwa die gleiche Quecksilberkonzentration enthält wie eine Fluoreszenzröhre, außerdem können durch die Splitter Verletzungen verursacht werden. B Falls Sie glauben das entwichene Gas eingeatmet zu haben, oder das Gas in die Augen oder den Mund gelangt ist, sollten Sie unverzüglich ärztliche Hilfe aufsuchen. B Wenden Sie sich für das Ersetzen und die Überprüfung des Projektorinneren an Ihren Händler. -
Seite 10: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Vorsichtshinweise zum Ändern des Projektorstandorts Bringen Sie vor dem Ändern des Standorts den Objektivschutzdeckel an. Das Projektorobjektiv ist sehr empfindlich gegen Vibrationen und Stöße. Verwenden Sie für den Transport des Projektors stets die mitgelieferte Tragetasche. Der Projektor muss immer so in der Tragetasche gelegt werden, dass das Objektiv nach oben gerichtet ist. - Seite 11 Hinweise für den Betrieb Optimale Bildqualität Schließen Sie die Vorhänge und Läden und schalten Sie alle Fluoreszenzbeleuchtungen in Leinwandnähe aus, um eine Beeinflussung durch Lichteinfall von außen oder durch die Innenbeleuchtung auf die Leinwand zu vermeiden. Die Objektivlinse nicht mit der Hand berühren. Berühren Sie die Objektivlinse nicht mit der bloßen Hand, weil die Bildqualität durch Schmutz, Fingerabdrücke usw.
-
Seite 12: Anordnung Und Funktion Der Einzelnen Bedienungselemente
Anordnung und Funktion der einzelnen Bedienungselemente Projektor <Oben, rechts und vorne> & # Projektorbedienungsfeld (Seite 14) $ Zoomring (Seite 27) % Scharfeinstellring (Seite 27) & Sicherheitsverriegelung An dieser Verriegelung kann ein im Handel erhältliches Diebstahlschutzkabel (hergestellt von Kensington) angebracht werden. Die Sicherheitsverriegelung ist kompatibel mit dem Microsaver- Sicherheitssystem von Kensington. - Seite 13 Projektor <Hinten und unten> & # Anschlussbuchsen (Seite 16) $ Luftauslassöffnung Diese Öffnung darf nicht abgedeckt werden. % Lautsprecher & Vordere einstellbare Füße (L/R) (Seite 27) ' Lufteinlassöffnung, Luftfilter (Seite 59) Diese Öffnung darf nicht abgedeckt werden. ( Lampenabdeckung (Seite 60) HINWEIS: B Während der Projektion wird das Kühlgebläse eingeschaltet, deshalb entsteht ein kleines Betriebsgeräusch.
-
Seite 14: Fernbedienung
Projektorbedienungsfeld Menübedienung <Anschlussfeld: Seite 16> # $ % & Fernbedienung + ・ , # PC INPUT-Anzeige Diese Anzeige leuchtet, wenn an der mit den Eingangswahltasten gewählten Buchse (PC 1 IN oder PC 2 IN) ein Signal anliegt. $ LAMP-Anzeige (Seite 58) Diese Anzeige leuchtet, wenn die Lampe ausgetauscht werden muss. - Seite 15 % TEMP-Anzeige (Seite 57) Diese Anzeige leuchtet, wenn eine abnormal hohe Temperatur im oder in der Nähe des Projektors festgestellt wird. Beim Überschreiten einer gewissen Temperatur wird die Stromversorgung automatisch ausgeschaltet und diese Anzeige blinkt. & Belichtungssensor (Seite 42) Mit diesem Sensor wird die Leuchtdichte bei betätigter “DAYLIGHT VIEW”-Funktion festgestellt.
- Seite 16 (Fortsetzung von der vorhergehenden Seite) 2 SHUTTER-Taste (Seite 32) Mit dieser Taste kann das Bild und der Ton vorübergehend abgeschaltet werden. Die Funktion kann auch mit dem Bildschirmmenü eingestellt werden. (Siehe Seite 53.) 3 DEFAULT-Taste (Seite 39) Mit dieser Taste lassen sich die Projektoreinstellungen auf die voreingestellten Werte zurückstellen.
- Seite 17 & S-VIDEO IN-Buchse (Seiten 23 und 46) Diese Buchse wird für die Eingangssignale von S-VIDEO-kompatiblen Geräten, wie einem DVD-Spieler verwendet. Die Buchse ist kompatibel mit S1-Signalen und schaltet das Bildseitenverhältnis automatisch zwischen 16:9 und 4:3 um, entsprechend dem anliegenden Signal. ' AUDIO IN L-R-Buchse (für S-VIDEO oder VIDEO) (Seite 23) ( Menübedienung (Seite 14) ) VIDEO IN-Buchse (Seite 23)
-
Seite 18: Aufstellung
Aufstellung Projektionsarten Der Projektor kann für die folgenden vier Projektionsarten aufgestellt werden. Stellen Sie die Projektionsart entsprechend der Projektoraufstellung ein. (Die Projektionsart lässt sich im “OPTIONEN”-Menü einstellen. Für Einzelheiten wird auf die Seite 52 verwiesen.) BFrontprojektion BFront-Deckenprojektion Menüpunkt Einstellung Menüpunkt Einstellung INSTALLATION FRONT/TISCH... - Seite 19 Projektorposition Obere Kante der Leinwand Projektionsabstand SH: Bildhöhe SW:Bildbreite Leinwand H1: Abstand zwischen Objektivmitte zur Untere Kante der unteren Kante des Leinwand projizierten Bildes Leinwand EUTSCH...
-
Seite 20: Projektionsabstände
Projektionsabstände PT-LB60NTE Seitenverhältnis 4:3 Projektionsabstand (L) Höhen (Diagonale) position (H1) Weitwinkel (LW) Tele (LT) 0,84 m(33˝) — 1,1 m(3´7˝) 0,07 m(2-3/4˝) 1,02 m(40˝) 1,2 m(3´11˝) 1,4 m(4´7˝) 0,08 m(3-1/8˝) 1,27 m(50˝) 1,5 m(4´11˝) 1,7 m(5´6˝) 0,11 m(4-5/16˝) 1,52 m(60˝) 1,8 m(5´10˝) 2,1 m(6´10˝) -
Seite 21: Anschlüsse
Anschlüsse Hinweise zu den Anschlüssen B Lesen Sie vor dem Anschließen die Bedienungsanleitung des betreffenden Peripheriegerätes sorgfältig durch. B Schalten Sie vor dem Anschließen alle Peripheriegeräte aus. B Falls die notwendigen Anschlusskabel nicht mit den Peripheriegeräten mitgeliefert werden oder als Sonderzubehör erhältlich sind, muss ein entsprechendes Kabel für das anzuschließende Gerät vorbereitet werden. -
Seite 22: Anschluss Von Videogeräten
Anschluss von Videogeräten (1) Adapterkabel D-sub 15-polig (Stecker) - BNCx5 (Stecker) Rot (an der P -Signalklemme anschließen) Blau (an der P -Signalklemme anschließen) Grün (an der Y-Signalklemme anschließen) Steuerungscomputer DVD-Spieler (mit Component Videobuchse) BNC/RCA-Adapter DIN 8-polig (Stecker) Serieller Adapter (ET-ADSER: separat erhältlich) Audioanlage HINWEIS:... - Seite 23 Anschluss von Videogeräten (2) Steuerungscomputer DVD-Spieler Serieller Adapter (ET-ADSER: separat erhältlich) DIN 8-polig (Stecker) Audioanlage Videodeck EUTSCH...
-
Seite 24: Vorbereitungen Für Die Fernbedienung
Vorbereitungen für die Fernbedienung # Drücken Sie die Lasche und nehmen Sie den Batteriefachdeckel ab. $ Setzen Sie die Batterien richtig gerichtet in den Batteriehalter ein. 2 AAA-Batterien % Bringen Sie den Batteriefachdeckel wieder an (so dass er einrastet). HINWEIS: B Lassen Sie die Fernbedienung nicht fallen. - Seite 25 EUTSCH...
-
Seite 26: Einschalten Des Projektors
Einschalten des Projektors Schalten Sie den Projektor ein 1. Kontrollieren Sie, ob alle Peripheriegeräte richtig angeschlossen sind. 2. Nehmen Sie den Objektivdeckel ab. AC IN-Buchse Stecker & & & Schließen Sie das Netzkabel aus dem Zubehör an der AC IN-Buchse an. BSchließen Sie den Stecker an der AC IN Buchse an, der Stecker muss in richtig in die Buchse passen. -
Seite 27: Select-Taste Oder Den Direct Input
Stellen Sie das Eingangssignal mit der INPUT & SELECT-Taste oder den DIRECT INPUT SELECT-Tasten ein. BDas eingestellte Eingangssignal wird wiedergegeben. (Seite 30) BWenn “SIGNALSUCHE” auf “EIN” eingestellt ist, werden die Eingangssignale für die Projektion abgetastet. BFalls kein Signal erfasst wird, so wird der Führungsbildschirm für den Computeranschluss angezeigt. -
Seite 28: Ausschalten Des Projektors
Ausschalten des Projektors # ・ $ # ・ $ AC IN-Buchse Stecker Drücken Sie die POWER- Taste. BDer Bildschirm “AUSSCHALTEN” wird zur Bestätigung angezeigt. Drücken Sie die POWER- Taste nochmals. BDie Lampe wird damit zum Unterbrechen der Bildprojektion ausgeschaltet. (Bei eingeschaltetem Kühlgebläse leuchtet die POWER-Taste des Projektors orange.) HINWEIS: B Drücken Sie zum Ausschalten des “AUSSCHALTEN”-Bildschirms eine... -
Seite 29: Direktausschaltfunktion
Direktausschaltfunktion Der Netzstecker kann während oder unmittelbar nach einer Projektion aus der Steckdose gezogen werden, um den Projektorstandort zu ändern. Das Kühlgebläse wird zum Abkühlen der Lampe von der internen Stromversorgung versorgt. B Bei Verwendung dieser Funktion wird verglichen mit dem Abkühlen bei angeschlossenem Netzkabel mehr Zeit benötigt, bis die Lampe erneut eingeschaltet werden kann. -
Seite 30: Einstellen Des Eingangssignals
Einstellen des Eingangssignals (INPUT SELECT/ DIRECT INPUT SELECT) Das Eingangssignal kann mit der INPUT SELECT-Taste oder den DIRECT INPUT SELECT-Tasten eingestellt werden. Drücken Sie die INPUT SELECT-Taste. BBei jedem Drücken der INPUT SELECT-Taste wird das Eingangssignal wie folgt umgeschaltet. INPUT SELECT Umschalten von Signalen Taste Bedienungs-... -
Seite 31: Automatische Korrektur Der Bildposition
Automatische Korrektur der Bildposition (AUTO SETUP) Bei anliegenden RGB-Signalen werden die Bildposition des Projektors und die Einstellungen für “DOT CLOCK” und “CLOCK PHASE” vorgenommen. Drücken Sie die AUTO SETUP-Taste während der Projektion von RGB-Signalen. Leinwand Projiziertes Bild B Die automatische Positionierung wird ausgeführt. -
Seite 32: Kurzzeitiges Abschalten Der Bild- Und Tonwiedergabe
Kurzzeitiges Abschalten der Bild- und Tonwiedergabe (SHUTTER) Mit der “SHUTTER”-Funktion kann die Bild- und Tonwiedergabe des Projektors für kurze Zeit ausgeschaltet werden, wie während einer Pause oder zur Vorbereitung. In der “SHUTTER”-Betriebsart nimmt der Projektor weniger Leistung als in der normalen Betriebsart auf. Drücken Sie die SHUTTER-Taste. -
Seite 33: Vergrößern Des Bildes
Vergrößern des Bildes (DIGITAL ZOOM) Das projizierte Bild lässt sich vergrößern und der vergrößerte Ausschnitt lässt sich bewegen. Drücken Sie die DIGITAL ZOOM-Taste +/-. B Das Bild wird um das 1,5-fache vergrößert. BDrücken Sie die MENU-Taste, um auf den normalen Bildschirm zurückzuschalten. -
Seite 34: Anzeige Von Zwei Bildschirmen
Anzeige von zwei Bildschirmen (INDEX WINDOW) Mit dieser Funktion kann ein projiziertes Bild gespeichert werden und als Standbild neben dem bewegten Bild auf dem Bildschirm wiedergegeben werden. Drücken Sie die INDEX WINDOW-Taste. B Das bewegte Bild wird in einem Fenster als Standbild angezeigt. -
Seite 35: Einblenden Des Zeigers
Einblenden des Zeigers (POINTER) In projizierten Bild lässt sich ein Zeiger einblenden. Drücken Sie die POINTER-Taste. B Der Zeiger wird in der Bildmitte eingeblendet. B Drücken Sie die POINTER-Taste, um den Zeiger wieder auszublenden. Bewegen des Zeigers Bewegen Sie den Zeiger mit den Tasten F , G , I und H . -
Seite 36: Bildschirmmenüs
B Drücken Sie die MENU-Taste für die Anzeige des Menübildschirms. Für Einzelheiten zur Bedienung der Bildschirmmenüs wird auf die Seite 38 verwiesen. B In den Abbildungen werden die Bildschirmmenüs des PT-LB60NTE gezeigt. BILD-Menü (Seite 40) POSITION-Menü (Seite 44) 36-D EUTSCH... - Seite 37 SPRACHE-Menü (Seite 48) SICHERHEIT-Menü (Seite 54) WIRELESS-Menü (Seite 56) OPTIONEN-Menü (Seite 49) EUTSCH...
-
Seite 38: Menübedienung
Menübedienung # Drücken Sie die MENU-Taste. Der Menübildschirm wird angezeigt. $ Stellen Sie den Menüpunkt des Hauptmenüs auf Menübedienung der linken Seite mit den Tasten F oder G ein. (Anschlussfeld) Der gewählte Menüpunkt wird in Orange angezeigt. Das Untermenü für den gewählten Menüpunkt wird auf der rechten Seite angezeigt. -
Seite 39: Zurückstellen Einer Einstellung Auf Den Voreingestellten Wert
& Stellen Sie einen Menüpunkt mit den Nicht einstellbare Tasten F oder G ein und drücken Menüpunkte Sie die Tasten I oder H um den Je nach dem anliegenden Wert einzustellen oder um die Eingangssignal gibt es Einstellung zu ändern. Bei der Einstellung von Punkten des Menüpunkte, die nicht “BILD”- und “POSITION”-Menüs,... -
Seite 40: Bildeinstellungen
Bildeinstellungen # Drücken Sie die MENU-Taste für die Anzeige des Menübildschirms. $ Wählen Sie aus dem Hauptmenü das “BILD”-Menü und drücken Sie die ENTER-Taste. % Stellen Sie einen Menüpunkt mit den Tasten F oder G ein. & Drücken Sie die Tasten I I oder H H , um den Wert einzustellen oder die Einstellung zu ändern. -
Seite 41: Projektion Von Srgbkompatiblen Bildern
Verwenden Sie für einen normal FARBTON hellen Raum die Betriebsart “STANDARD” und für einen sehr hellen Raum die Betriebsart “DYNAMIK”. “TAFEL” kann nur verwendet Mit dieser Einstellung können die werden, wenn “TAFEL” im Menü weißen Bildteile eingestellt werden, “OPTIONEN” auf “EIN” eingestellt falls diese bläulich oder rötlich ist. -
Seite 42: Daylight View
Eingangssignalen gesteuert. HINWEIS: B Eine sRGB-Einstellung ist nur bei “AI” ist deaktiviert. anliegenden RGB-Signalen möglich (Bei der Einstellung von HINWEIS: “LAMPENLEISTUNG” auf B “AI” ist deaktiviert, wenn “STANDARD”, werden “AI” und “LAMPENLEISTUNG” auf “DAYLIGHT VIEW” auf “AUS” “ECO-MODE” eingestellt ist. gestellt.). - Seite 43 TV-SYSTEM RAUSCHUNTERDRÜCKUNG (Nur für S-VIDEO/VIDEO) (Nur für S-VIDEO/VIDEO) Falls wegen schlechtem Eingangssignal Störungen auftreten, stellen Sie “RAUSCHUNTERDRÜCKUNG” auf “EIN”. Stellen Sie auf “AUS”, um die Störungsunterdrückungsfunktion auszuschalten. Normalerweise sollte hier die Einstellung “AUTO” gewählt werden. Falls das Eingangssignal so schlecht ist, dass eine automatische Einstellung nicht möglich ist, können Sie die Fernsehnorm manuell einstellen.
-
Seite 44: Einstellen Der Position
Einstellen der Position # Drücken Sie die MENU-Taste für die Anzeige des Menübildschirms. $ Wählen Sie aus dem Hauptmenü das “POSITION”-Menü und drücken Sie die ENTER-Taste. % Stellen Sie einen Menüpunkt mit den Tasten F oder G ein. (Bei RGB- Eingangssignalen müssen Sie zuerst die AUTO SETUP-Taste für die automatische Positionierung drücken. -
Seite 45: Dot Clock
auch nach dem Ausschalten des Projektors gespeichert. Bild- zustand POSITION (Nur für S-VIDEO/VIDEO/RGB/YP Bedienung Die Taste F oder H drücken. Bild- zustand Verschieben der Bildposition. Drücken Sie die ENTER-Taste für die Bedienung Die Taste G oder I drücken. Anzeige des “POSITION”-Bildschirms. Drücken Sie die Tasten I oder H, HINWEIS: um das Bild horizontal zu verschieben. - Seite 46 S4:3 und “CLOCK PHASE” nicht Das projizierte Eingangssignal wird vollständig beseitigen. auf 75% komprimiert. (Dies ist für die Projektion von 4:3-Bildern auf BILDFORMAT eine Leinwand für das (Nur für S-VIDEO/VIDEO/ 480i-, Seitenverhältnis 16:9 geeignet.) 576i-, 480p- und 576p YP Wenn ein 4:3- AUTO Signal anliegt.
-
Seite 47: Auflösung
wie die LCD-Panel umgewandelt. HINWEIS: In manchen Fällen ist eine B Bei der Verwendung des Beeinträchtigung der Bildqualität Projektors an öffentlichen nicht auszuschließen. Orten, wie einem Tearoom oder Hotel für kommerzielle Das Eingangssignal wird in der Zecke muss beachtet werden, originalen Auflösung ohne dass durch das Ändern des Pixelumwandlung projiziert. -
Seite 48: Ändern Der Anzeigesprache
Ändern der Anzeigesprache # Drücken Sie die MENU-Taste für die Anzeige des Menübildschirms. $ Wählen Sie aus dem Hauptmenü das “SPRACHE”-Menü und drücken Sie die ENTER-Taste. % Stellen Sie die Sprache mit den Tasten F oder G ein und drücken Sie danach die ENTER-Taste. -
Seite 49: Weitere Einstellungen
“EINFACH” oder “AUS” stellen. EINSCHALT LOGO Bei einer Änderung des Eingangssignals wird die Signalinformation in der rechten Beim Einschalten wird das oberen Bildecke eingeblendet. Für “Panasonic”-Logo angezeigt. die Signalinformation gibt es mehrere Einstellungen. Beim Einschalten wird das “Panasonic”-Logo nicht angezeigt. EUTSCH... -
Seite 50: Zeiger Auswahl
ZEIGER AUSWAHL HINWEIS: B “LAMPENLEISTUNG” kann nicht eingestellt werden, wenn kein Signal anliegt. LAMPEN Beim Drücken der POINTER -Taste BETRIEBSZEIT der Fernbedienung wird der Zeiger Diese Einstellung zeigt die eingeblendet. Die 3 nachstehend Lampenbetriebszeit. Führen Sie gezeigten Arten von Zeigern stehen zum Ersetzen der Lampe die auf zur Verfügung. - Seite 51 STROM DIREKT AN AUTOMATIK Damit wird der Einschaltstatus beim Diese Einstellung sollte Anschließen des Netzsteckers normalerweise auf “AUTO” eingestellt. eingestellt werden. AUTO Der Projektor wird mit dem gleichen “AUTO SETUP” wird beim Status wie beim Lösen des Umschalten des Eingangssignals Netzsteckers eingeschaltet.
- Seite 52 INSTALLATION RGB/YP (Nur die Signale 480i, 576i, 480p, 576p, 1 080/60i, 1 080/50i, 720/60p und VGA480) Diese Einstellung sollte entsprechend der Aufstellungsart des Projektors vorgenommen Einstellung des an der PC 1 IN- und werden. (Siehe Seite 18.) PC 2 IN/PC 1 OUT-Buchse anliegenden Signals.
-
Seite 53: Erweiterte Einstellung
ERWEITERTE SXGA Verwenden Sie normalerweise EINSTELLUNG diese Einstellung. Drücken Sie die ENTER-Taste, um SXGA+ das “ERWEITERTE Wählen Sie diese Einstellung, wenn EINSTELLUNG”-Menü anzuzeigen. die Bildkanten des projizierten DOPPELBILD Bildes nicht sichtbar sind. Dieser Punkt hat die gleiche XGA ART Funktion wie die INDEX WINDOW [Nur für RGB(XGA)] -Taste der Fernbedienung. -
Seite 54: Einstellen Der Sicherheitsfunktion
Einstellen der Sicherheitsfunktion Dieser Projektor ist mit einer Sicherheitsfunktion ausgerüstet. Am unteren Bildschirmrand kann ein Passwortteingabefeld oder eine Firmen-URL eingeblendet werden. für “PASSWORT ÄNDERN” und # Drücken Sie die MENU-Taste für “TEXTWECHSEL” die ENTER- die Anzeige des Menübildschirms. Taste, um auf den nächsten $ Wählen Sie aus dem Hauptmenü... - Seite 55 TEXTAUSGABE HINWEIS: B Das eingegebene Passwort wird als angezeigt. Es wird nicht auf dem Bildschirm Unter dem projizierten Bildschirm angezeigt. kann dauernd ein Text eingeblendet B Bei der Fehleingabe des werden. Passworts erscheint eine Fehlermeldung. Geben Sie das richtige Passwort ein. “TEXTAUSGABE”...
-
Seite 56: Wireless-Einstellung
Wireless-Einstellung Für die Steuerung des Projektors mit einem Computer über ein Wireless Netzwerk sind verschiedene Einstellungen notwendig. Für Einzelheiten wird auf die mitgelieferte CD-ROM verwiesen. PASSWORT EINGEBEN Stellen Sie auf “EIN”, falls Sie bei der Steuerung des Projektors mit einem Computer über das Wireless Netzwerk die Passwortbestätigung verwenden wollen. -
Seite 57: Bei Leuchtender Temp- Und Lamp-Anzeige
Bei leuchtender TEMP- und LAMP- Anzeige Auf dem Bedienungsfeld des Projektors gibt es zwei Anzeigen für den Zustand des Projektors. Diese Anzeigen leuchten auf oder blinken, um Sie auf eine aufgetretene Störung im Projektor aufmerksam zu machen. Falls eine der Anzeigen aufleuchtet, müssen Sie die Stromversorgung ausschalten und in der Tabelle nach der Störungsursache suchen. - Seite 58 LAMP-Anzeige Anzeige leuchtet (rot) blinkt (rot) Die Lebensdauer der Im Lampenschaltkreis ist eine Störung Störung Lampe ist zu Ende. vorhanden. B Erscheint die B Die B Mögliche Störung Anzeige “ERSATZ Stromversorgung LAMPE” nach wurde unmittelbar Lampenschaltkreis. Mögliche dem Einschalten nach dem B Die Lampe kann Ursache auf dem...
-
Seite 59: Reinigen Und Ersetzen Des Luftfilters
Reinigen und Ersetzen des Luftfilters Bei einem verstopften Luftfilter steigt die Projektortemperatur an, die TEMP- Anzeige leuchtet auf und der Projektor wird ausgeschaltet (nach dem Ausschalten blinkt die TEMP-Anzeige). Der Luftfilter muss nach jeweils 100 Betriebsstunden gereinigt werden. Reinigen Ersetzen # Schalten Sie die Entfernen Sie den angesammelten Stromversorgung aus und ziehen... -
Seite 60: Austauschen Der Lampe
Austauschen der Lampe WARNUNG Austauschintervall der Lampe Vor dem Ersetzen der Lampe Die Lampe ist ein Verbrauchartikel. muss die Lampe für mindestens Selbst wenn die Lebensdauer noch eine Stunde abkühlen. nicht erreicht ist nimmt die Helligkeit B Die Lampenabdeckung kann sehr der Lampe langsam ab. -
Seite 61: Austauschverfahren
Bildschirmanzeigen LAMP-Anzeige Anzeige für 30 Sekunden. Die Anzeige Mehr als 1 800 Stunden erlischt, wenn irgendeine Leuchtet während der Taste gedrückt wird. Projektion und in der Betriebsbereitschaft rot. Die Anzeige wird Mehr als 2 000 Stunden solange angezeigt, bis eine Taste gedrückt wird. Austauschverfahren HINWEIS: B Falls die Lampenbetriebszeit mehr als 2 000 Stunden beträgt (Einstellung... - Seite 62 ' Bringen Sie die + Drücken Sie die ENTER-Taste Lampenabdeckung wieder an und stellen Sie danach mit den und ziehen Sie die Tasten F oder G “LAMPEN Lampenabdeckungsschrauben BETRIEBSZEIT” ein. mit einem , Halten Sie die ENTER-Taste für Kreuzschlitzschraubendreher ungefähr 3 Sekunden gedrückt. fest.
-
Seite 63: Fehlersuche
Fehlersuche Kontrollieren Sie bitte die folgenden Punkte, bevor Sie sich an einen Reparaturdienst wenden. Störung Mögliche Ursache Seite Stromversor- – B Das Netzkabel ist nicht angeschlossen. gung wird nicht – B An der Netzsteckdose liegt keine Spannung an. eingeschaltet. B Die TEMP-Anzeige leuchtet oder blinkt. B Die LAMP-Anzeige leuchtet oder blinkt. -
Seite 64: Reinigung Und Wartung
Störung Mögliche Ursache Seite B Die Tastenverriegelung (“BEDIENTEIL”) ist auf Projektortasten “SPERREN” eingestellt. haben keine Um die “BEDIENTEIL” ohne Fernbedienung auf Funktion. “ENTSPERREN” zu stellen, halten die die ENTER- Taste gedrückt und drücken Sie die MENU-Taste zum Einschalten für mindestens 2 Sekunden. B Das Signalformat (“TV-SYSTEM”) ist falsch eingestellt. -
Seite 65: Technische Daten
100 V - 240 V ~, 50 Hz/60 Hz Leistungsaufnahme: 300 W [in Betriebsbereitschaft (ausgeschaltetes Gebläse): ca. 3 W] Stromaufnahme: 3,5 A - 1,8 A LCD-Panel: Diagonale: PT-LB60NTE: Typ 0,8 (20,32 mm) PT-LB55NTE: Typ 0,7 (17,78 mm) Seitenverhältnis: Mikrolinsenarray: vorhanden Anzeige:... - Seite 66 Anschlussbuchsen PC IN/OUT: Doppelleitung, D-sub HD 15-polig (Buchse) (eine Leitung für Ein- und Ausgang, einstellbar mit Bildschirmmenü) RGB-Ein/Ausgang: 0,7 V [p-p], 75 Ω R.G.B.: 1,0 V [p-p], 75 Ω G·SYNC: HD, VD: TTL, automatische Positiv/Negativ-Kompatibilität -Ein/Ausgang: 1,0 V [p-p] (einschließlich Synchronisation), 75 Ω 0,7 V [p-p], 75 Ω...
-
Seite 67: Anhang
Wenn die Bilddiagonale SD (m) beträgt, kann der Projektionsabstand für die Weitwinkelposition (LW) und der Projektionsabstand für die Teleposition (LT) des Objektivs nach der folgenden Formel berechnet werden. LW/LT LW=0,0303xSD/0,0254-0,044 PT-LB60NTE LT=0,0364xSD/0,0254-0,044 LW=0,0337xSD/0,0254-0,044 PT-LB55NTE LT=0,0405xSD/0,0254-0,044 Für das Bildseitenverhältnis von 16:9 kann der Projektionsabstand mit der folgenden Formel berechnet werden. -
Seite 68: Liste Kompatibler Signale
Liste kompatibler Signale Abtast- Zeilentakt- Auflösung frequenz Bild- Größenan- frequenz Format Betriebsart qualität* passung* (Pixel)* (MHz) (kHz) (Hz) NTSC/NTSC4.43/ 720 x 480i 15,7 59,9 S-Video/Video PAL-M/PAL60 PAL/PAL-N/SECAM 720 x 576i 15,6 50,0 S-Video/Video 480i 720 x 480i 15,7 59,9 13,5 /RGB 576i 720 x 576i... -
Seite 69: Führungsbildschirm Für Den
Führungsbildschirm für den Computeranschluss Für Einzelheiten zu den Tastaturbefehlen zum Umschalten des Ausgangs wird auf die nachstehende Liste verwiesen. Hersteller Tastaturbefehl Hersteller Tastaturbefehl Panasonic EPSON DELL TOSHIBA SONY SHARP Apple FUJITSU Andere HINWEIS: B Die Bedienung zur Umschaltung kann je nach Computer verschieden sein, deshalb wird für weitere Einzelheiten auf die Dokumentation Ihres... -
Seite 70: Verwendung Der Serial-Buchse
Verwendung der SERIAL-Buchse Die SERIAL-Buchse auf dem Anschlussfeld des Projektors entspricht den Spezifikationen einer RS-232C-Schnittstelle, so dass sich der Projektor mit einem an dieser Buchse angeschlossenen Computer steuern lässt. Anschluss Kommunikationseinstellungen Computer SERIAL(Buchse) Signalpegel RS-232C Synchronisierung asynchron Baudrate 9 600 bps DIN 8-polig (Stecker) Parität keine... -
Seite 71: Steuerbefehle
Steuerbefehle Die Befehle, mit denen sich der Projektor vom Computer steuern lässt, sind in der nachstehenden Tabelle aufgeführt. Befehl Steuerung Bemerkungen In der Betriebsbereitschaft werden alle Stromversorgung Befehle, außer dem Befehl PON ignoriert. einschalten B Der Befehl PON wird während dem Einschalten der Lampe ignoriert. -
Seite 72: Abmessungen
Abmessungen <Einheiten: mm (˝)> 96,2(3-25/32) 327(12-27/32) 211,4(8-5/16) Eingetragene Warenzeichen BVGA und XGA sind Warenzeichen von International Business Machines Corporation. B Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc. B S-VGA ist ein eingetragenes Warenzeichen von Video Electronics Standard Association. B Die Bildschirmanzeigen werden mit der Schriftart Ricoh Bitmap angezeigt, die von Ricoh Company Ltd.
