Lesen Sie bitte vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung
sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
Für gewerbliche Anwendungen
Bedienungsanleitung

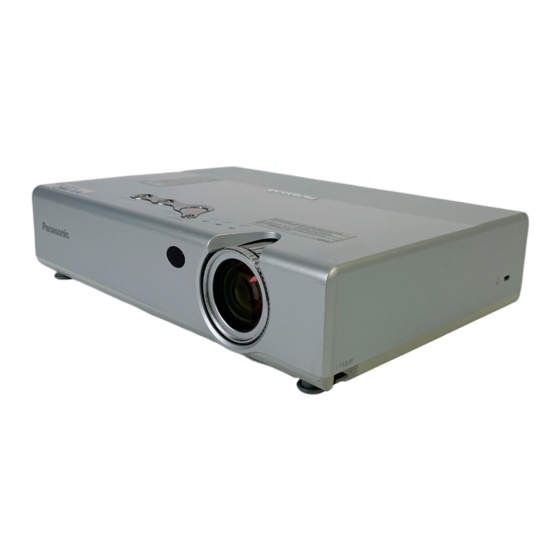

LCD-Projektor
PT-LB10NTE
Modell
PT-LB10E
PT-LB10VE
PT-LB10SE
POWER
INPUT
VIDEO
RGB
AUTO
MENU
SETUP
ENTER
FREEZE
SHUTTER
STD
VOLUME
D.ZOOM
INDEX
WINDOW
PROJECTOR
R
D
-1
EUTSCH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-LB10NTE
Inhaltszusammenfassung für Panasonic PT-LB10NTE
- Seite 1 LCD-Projektor Für gewerbliche Anwendungen Bedienungsanleitung PT-LB10NTE Modell PT-LB10E PT-LB10VE PT-LB10SE POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR Lesen Sie bitte vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
-
Seite 2: Wichtige Hinweise Zur Sicherheit
In dieser Bedienungsanleitung finden Sie alle Informationen zum Betrieb des Farbprojektors. Sie wird Ihnen helfen, das Gerät optimal zu bedienen und dazu beitragen, dass Sie mit Ihrem LCD-Farbprojektor von Panasonic zufrieden sein werden. Die Seriennummer befindet sich an der Unterseite des Geräts. Tragen Sie bitte diese Seriennummer in den nachstehenden Freiraum ein und bewahren Sie diese Anleitung zum späteren Nachschlagen an einem sicheren Ort auf. - Seite 3 WARNUNG: B Für permanent angeschlossene Geräte muss in der Verkabelung ein gut zugänglicher Unterbrecher vorhanden sein; B Für Geräte, die an einer Netzsteckdose angeschlossen werden, muss sich eine gut zugängliche Netzsteckdose in der Nähe des Gerätes befinden. VORSICHT : Um sicher zu stellen, müssen die beiliegenden Installationsanweisungen eingehalten und für den Anschluss an einem Computer oder an Peripheriegeräten das mitgelieferte Netzkabel und die abgeschirmten Schnittstellenkabel verwendet werden.
- Seite 4 WICHTIG: FORMSTECKER (nur Großbritannien) LESEN SIE ZU IHRER SICHERHEIT DEN FOLGENDEN TEXT SORGFÄLTIG DURCH. Das Gerät wird mit einem dreipoligen Formstecker geliefert. Im Stecker befindet sich eine 13 A-Sicherung. Falls die Sicherung ersetzt werden muss, darf nur eine Sicherung, die eine Belastbarkeit von 13 A besitzt und von ASTA oder BSI bis BS1362 genehmigt ist, verwendet werden.
-
Seite 5: Inhaltsverzeichnis
Inhalt Vorbereitung FARBE R/G/B, AI, TV-SYSTEM, STAND MODUS, SIGNAL ART, WICHTIGE HINWEISE ZUR Projektion von sRGB-kompatiblen SICHERHEIT......2 Bildern Hinweise für die Sicherheit..6 Einstellen der Position....40 Zubehör ........10 POSITION, DOT CLOCK, CLOCK Vor der Inbetriebnahme ....11 PHASE, BILDFORMAT, Anordnung und Funktion der AUFLÖSUNG, BILDSPERRE einzelnen Bedienungselemente...13 Ändern der Anzeigesprache..43... -
Seite 6: Hinweise Für Die Sicherheit
Hinweise für die Sicherheit WARNUNG Falls Rauch, ungewöhnliche Gerüche und Geräusche aus dem Projektor austreten, muss der Netzstecker aus der Steckdose gezogen werden. B Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. B Kontrollieren Sie, dass kein Rauch mehr entsteht und wenden Sie sich für die Reparatur an einen autorisierten Kundendienst. - Seite 7 B Bei Verwendung eines beschädigten Netzkabels besteht eine hohe Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. B Ein beschädigtes Netzkabel muss von einem autorisierten Kundendienst repariert oder ersetzt werden. Den Netzstecker nicht mit nassen Händen anfassen. B Wenn der Netzstecker mit nassen Händen berührt wird, kann ein elektrischer Schlag ausgelöst werden.
- Seite 8 Das Gerät darf nicht in einem Badezimmer oder einer Dusche verwendet werden. B Es kann ein elektrischer Schlag oder ein Brand ausgelöst werden. Bei eingeschaltetem Projektor nicht in das Objektiv schauen. B Bei der Projektion wird ein helles Licht ausgestrahlt. Wenn Sie bei eingeschaltetem Projektor direkt in das Objektiv schauen, besteht die Gefahr von Augenschäden.
- Seite 9 Setzen Sie die mitgelieferte Karte für drahtlose Verbindung nur in den Kartensteckplatz des Projektors ein, verwenden Sie sie nicht für andere Geräte. (Nur PT-LB10NTE) B Bei Nichtbeachtung dieses Hinweises kann das Gerat beschädigt werden. Den Projektor innen jährlich von einem autorisierten Kundendienst reinigen lassen.
-
Seite 10: Zubehör
(K2CM3DR00002 x 1) (K2CT3DR00005 x 1) VOLUME D.ZOOM INDEX WINDOW PROJECTOR Tragetasche (TPEP013 x 1) Nur PT-LB10NTE CD-ROM Karte für drahtlose Sechskantschlüssel (TQBH9005 x1) Verbindung (TKLA0701 x1 ) (N5HBD0000029 x1)* N5HBD0000031 x 1 für Spanien N5HBD0000030 x 1 für Singapur N5HBD0000028 x 1 für Malaysia... -
Seite 11: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Vorsichtshinweise zum Ändern des Projektorstandorts Bringen Sie vor dem Ändern des Standorts den Objektivschutzdeckel an. Das Projektorobjektiv ist sehr empfindlich gegen Vibrationen und Stöße. Verwenden Sie für den Transport des Projektors stets die mitgelieferte Tragetasche. Der Projektor muss immer so in der Tragetasche gelegt werden, dass das Objektiv nach oben gerichtet ist. - Seite 12 Bildpunkte als blaue, grüne oder rote Punkte abgebildet werden. Dadurch wird die Leistung des Projektors nicht beeinträchtigt. Karte für drahtlose Verbindung (nur PT-LB10NTE) Die Karte für drahtlose Verbindung kann durch statische Elektrizität des menschlichen Körpers beschädigt werden. Aus diesem Grund sollten Sie einen metallenen Gegenstand, wie ein Aluminium-Fensterrahmen oder eine Türklinke berühren, um die statische Aufladung des Körpers auszugleichen.
-
Seite 13: Anordnung Und Funktion Der Einzelnen Bedienungselemente
Mit diesen Knöpfen können die vorderen einstellbaren Füße entriegelt werden. Drücken Sie diese Knöpfe zum Einstellen der Projektorneigung. ( Objektivdeckel ) Projektionsobjektiv * Fernbedienungssignalempfänger (Seite 23) + Kartensteckplatz für drahtlose Verbindung (nur PT-LB10NTE) (Seite 18) Setzen Sie die Karte für die drahtlose Verbindung in diesen Steckplatz ein. EUTSCH... - Seite 14 Projektor <Hinten und unten> $ %$ & # Anschlussbuchsen (Seite 15) $ Luftauslassöffnung Diese Öffnung darf nicht abgedeckt werden. % Lautsprecher & Vordere einstellbare Füße (L/R) (Seite 25) ' Lufteinlassöffnung, Luftfilter (Seite 52) Diese Öffnung darf nicht abgedeckt werden. ( Lampenhalterung (Seite 53) HINWEIS: B Während der Projektion wird das Kühlgebläse eingeschaltet, deshalb entsteht ein kleines Betriebsgeräusch.
- Seite 15 Anschlussbuchsen & # Netzbuchse (AC IN) (Seite 24) Das mitgelieferte Netzkabel wird an dieser Buchse angeschlossen. Verwenden Sie kein anderes als das mitgelieferte Netzkabel. $ SERIAL-Buchse (Seiten 21, 22 und 62) Diese Buchse wird für den Anschluss eines Computers am Projektor für die externe Steuerung des Projektors verwendet.
-
Seite 16: Fernbedienung
Projektorbedienungsfeld Menübedienung <Anschlussfeld: Seite 15> # $ % & Fernbedienung POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR # RGB INPUT-Anzeige Diese Anzeige leuchtet, wenn an der RGB IN-Buchse ein Signal anliegt. $ LAMP-Anzeige (Seite 51) Diese Anzeige leuchtet, wenn die Lampe ausgetauscht werden muss. - Seite 17 Mit dieser Taste läßt ich die Bildprojektion in ein Standbild und ein bewegtes Bild aufteilen. Wenn “NETWORK” eingestellt ist, wird die Wiedergabe zwischen einem vierfach aufgeteilten Fenster und der Indexwiedergabe umgeschaltet. (Nur PT-LB10NTE. Für Einzelheiten wird auf die mitgelieferte CD-ROM verwiesen.) 2 D.ZOOM-Tasten +/- (Seite 30) Mit diesen Tasten kann das projizierte Bild vergrößert werden.
-
Seite 18: (Nur Pt-Lb10Nte) Karte Für Drahtlose Verbindung
Einsetzen der Karte für drahtlose Verbindung (nur PT-LB10NTE) Einsetzen der Karte für drahtlose Verbindung vor der Inbetriebnahme des PT-LB10NTE. Die Kartenverriegelung ist bei der Auslieferung bereits installiert. Für das Einsetzen der Karte für drahtlose Verbindung muss zuerst zur Aufhebung der Kartenverriegelung die Kartenverriegelungsschraube mit dem Sechskantschlüssel entfernt werden. -
Seite 19: Aufstellung
Aufstellung Projektionsarten Der Projektor kann für die folgenden vier Projektionsarten aufgestellt werden. Stellen Sie die Projektionsart entsprechend der Projektoraufstellung ein. (Die Projektionsart lässt sich im “OPTIONEN2”-Menü einstellen. Für Einzelheiten wird auf die Seite 45 verwiesen.) BFrontprojektion BFront-Deckenprojektion Menüpunkte Einstellung Menüpunkte Einstellung MONTAGE FRONT... - Seite 20 Obere Kante der Leinwand Projektionsabstand Leinwand SH: Bildhöhe SW:Bildbreite H1: Abstand zwischen Untere Kante der Objektivmitte zur Leinwand unteren Kante des projizierten Bildes Leinwand Projektionsabstände Projektionsabstand (L) PT-LB10NTE/PT-LB10E/ Höhen PT-LB10VE Seitenverhältnis PT-LB10SE position 4:3 (Diagonale) (H1) Weitwinkel Tele Weitwinkel Tele (LW) (LT)
-
Seite 21: Anschlüsse
Serieller Adapter (ET-ADSER: RGB-Signalkabel separat erhältlich) DIN 8-polig (Stecker) RGB-Signalkabel Für Einzelheiten über das (Zubehör) drahtlose Netzwerk zur Steuerung des Projektors mit einem Computer mit der Karte zur Computer drahtlosen Verbindung wird auf die mitgelieferte CD-ROM verwiesen. (nur PT-LB10NTE) EUTSCH... -
Seite 22: Anschluss Von Videogeräten
Anschluss von Videogeräten Steuerungscomputer Adapterkabel D-sub 15-polig (Stecker) - BNCx5 (Stecker) Rot (an der P -Signalklemme anschließen) Blau (an der P -Signalklemme anschließen) Grün (an der Y-Signalklemme anschließen) DVD-Spieler (mit Component Videobuchse) Serieller Adapter BNC/RCA-Adapter (ET-ADSER: DIN 8-polig separat erhältlich) (Stecker) DVD-Spieler Videodeck... -
Seite 23: Vorbereitungen Für Die Fernbedienung
Vorbereitungen für die Fernbedienung Setzen Sie mitgelieferte Lithiumbatterie richtig gepolt ein. # Drücken Sie die Lasche nach rechts und ziehen Sie die Batteriehalterung heraus. Rückseite Lasche drücken Herausziehen $ Setzen Sie die Batterie mit der “+”-Seite nach oben gerichtet in die Batteriehalterung ein. -
Seite 24: Einschalten Des Projektors
Einschalten des Projektors Schalten Sie den Projektor ein 1, Kontrollieren Sie, ob alle Peripheriegeräte richtig Netzkabel angeschlossen sind. 2, Nehmen Sie den Objektivdeckel ab. POWER INPUT VIDEO & AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX Netzanzeige WINDOW PROJECTOR Objektivdeckel Schließen Sie das Netzkabel aus dem Zubehör an der AC IN-Buchse an. -
Seite 25: Einstellen Des Winkels
BDas eingestellte Eingangssignal wird wiedergegeben. BWenn ein YP -Signal anliegt, wird “YP ” anstelle von “RGB” angezeigt. B“NETWORK” ist nur für PT-LB10NTE. Befolgen Sie beim Aufstellen und beim Ändern des Standortes die folgenden Anweisungen. Einstellen des Winkels BStellen Sie die vertikale Neigung des Projektors durch Drücken der... -
Seite 26: Ausschalten Des Projektors
Ausschalten des Projektors Netzanzeige POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR Netzkabel Drücken Sie die POWER- S C H A L T E T S T R O M A U S Taste. N E I N BAuf den Bildschirm wird die Anzeige “SCHALTET STROM AUS”... -
Seite 27: Direktausschaltfunktion
Direktausschaltfunktion Der Netzstecker kann während oder unmittelbar nach einer Projektion aus der Steckdose gezogen werden, um den Projektorstandort zu ändern. Das Kühlgebläse wird zum Abkühlen der Lampe von der internen Stromversorgung versorgt. B Bei Verwendung dieser Funktion wird verglichen mit dem Abkühlen bei angeschlossenem Netzkabel mehr Zeit benötigt, bis die Lampe erneut eingeschaltet werden kann. -
Seite 28: Trapezkorrektur Und Automatische Positionierung
Trapezkorrektur und automatische Positionierung (AUTO SETUP) Der Projektor tastet den Neigungswinkel und das Eingangssignal ab. Die Trapezkorrektur und die Bildpositionierung lassen sich automatisch entsprechend dem anliegenden Eingangssignal vornehmen. Drücken Sie die AUTO SETUP-Taste. POWER INPUT (Wenn das projizierte Bild eine Trapezverzerrung VIDEO aufweist) AUTO... -
Seite 29: Kurzzeitiges Abschalten Der Bild- Und Tonwiedergabe
B Die Bildprojektion wird auf die Standbildwiedergabe geschaltet. VOLUME D.ZOOM INDEX B Drücken Sie die FREEZE-Taste nochmals, um WINDOW die Standbildwiedergabe auszuschalten. PROJECTOR HINWEIS: B Bei der Wahl von "NETWORK" wird die FREEZE-Taste außer Funktion gesetzt. (Nur PT-LB10NTE ) EUTSCH... -
Seite 30: Vergrößern Des Bildes
B Mit der Taste - wird die Lautstärke verringert. VOLUME D.ZOOM INDEX WINDOW HINWEIS: B Die Lautstärke lässt sich auch mit dem Menüpunkt “LAUTSTÄRKE” im “HAUPTMENÜ” einstellen. PROJECTOR B Bei der Wahl von “NETWORK” wird die VOLUME-Taste außer Funktion gesetzt. (Nur PT-LB10NTE) 30-D EUTSCH... -
Seite 31: Anzeige Von Zwei Bildschirmen
INDEX Wiedergabe zwischen einem WINDOW vierfach aufgeteilten Fenster und der Indexwiedergabe umgeschaltet. (Nur PT-LB10NTE. Für Einzelheiten wird PROJECTOR auf die mitgelieferte CD-ROM verwiesen.) Die Fernbedienung funktioniert bei eingeschalteter INDEX WINDOW-Funktion Stellen Sie die Bildgröße mit den Tasten F F und G G ein. -
Seite 32: Bildschirmmenüs
S P R A C H E “FARBE R/G/B” nicht O P T I O N E N 1 angezeigt. (nur PT-LB10NTE) O P T I O N E N 2 S I C H E R H E I T... - Seite 33 D E U T S C H NETZWERK-Menü (Seite 49) E N G L I S H (Nur PT-LB10NTE) D E U T S C H F R A N Ç A I S N E T Z W E R K E S P A Ñ...
-
Seite 34: Menübedienung
Menübedienung # Drücken Sie die MENU-Taste. M E N Ü POWER INPUT “HAUPTMENÜ” T R A P E Z VIDEO wird angezeigt. B I L D P O S I T I O N AUTO MENU SETUP D O P P E L B I L D S H U T T E R ENTER L A U T S T Ä... -
Seite 35: Zurückstellen Einer Einstellung Auf Den Voreingestellten Wert
& Wählen Sei einen Menüpunkt mit Nicht einstellbare der Taste F oder G und nehmen Menüpunkte Sie die Einstellung mit der Taste I oder H vor. Je nach dem anliegenden Für Einstellungen erscheint ein Eingangssignal gibt es separater Bildschirm mit einem Menüpunkte, die nicht eingestellt werden können oder Funktionen, Einstellbalken, wie nachstehend... -
Seite 36: Trapezkorrektur
Trapezkorrektur Die Trapezverzerrung wird automatisch korrigiert, wenn die automatische Einstellfunktion des Projektors verwendet wird. Falls die Leinwand selbst geneigt ist, so ist eine richtige Korrektur nicht möglich. In diesem Fall müssen Sie die Trapezverzerrung wie folgt manuell korrigieren. Nur vertikale Trapezkorrektur. T R A P E Z Vertikale Trapezkorrektur... -
Seite 37: Bildeinstellungen
Raum eignet sich die Bei der Wahl von NETWORK werden Betriebsart “NATUR” am besten. die Einstellungen “FARBE R/G/B” Verwenden Sie für einen normal nicht angezeigt. (nur PT-LB10NTE ) hellen Raum die Betriebsart Wenn ein YP -Signal anliegt “STANDARD” und für einen sehr... - Seite 38 KONTRAST FARBTON Mit dieser Einstellung kann der F A R B T O N S T A N D A R D Bildkontrast eingestellt werden. (Nehmen Sie die zuerst Einstellung H O C H “HELLIGKEIT” und erst danach die N I E D R I G Einstellung “KONTRAST”...
-
Seite 39: Signal Art
TV-SYSTEM SIGNAL ART (Nur für S-VIDEO/VIDEO) (Nur für RGB/YP /NETWORK) Die gegenwärtig wiedergegebene T V - S Y S T E M A U T O Signalart wird angezeigt. Für Einzelheiten über die N T S C Signalarten wird auf die Seite 60 N T S C 4 . -
Seite 40: Einstellen Der Position
Einstellen der Position POSITION Bei einem RGB-Eingangssignal Verschieben der Bildposition. müssen Sie zuerst die AUTO Drücken Sie die ENTER-Taste für die SETUP-Taste für die automatisch Anzeige des “POSITION”-Bildschirms. Positionierung drücken. Falls die Drücken Sie die Tasten I oder H, Einstellung mit “AUTO SETUP” um das Bild horizontal zu verschieben. - Seite 41 BILDFORMAT S4:3 Das projizierte Eingangssignal wird (Nur für S-VIDEO/VIDEO/ 480i-, auf 75% komprimiert. (Dies ist für 576i-, 480p- und 576p YP die Projektion von 4:3-Bildern auf B I L D F O R M A T A U T O eine Leinwand für das Seitenverhältnis 16:9 geeignet.) 4 : 3...
-
Seite 42: Auflösung
AUFLÖSUNG HINWEIS: Diese Einstellung sollte B Falls die eingestellte normalerweise auf “EIN” gestellt Betriebsart nicht auf das werden. (Diese Einstellung ist nur Seitenverhältnis abgestimmt für Signale mit einer geringeren ist, kann die Qualität bei der Auflösung als die LCD-Panel. Für Wiedergabe des originalen Einzelheiten wird auf die Seite 60 Bildes beeinträchtigt werden. -
Seite 43: Ändern Der Anzeigesprache
Ändern der Anzeigesprache Stellen Sie die Sprache mit den Tasten F und G des Projektors oder der Fernbedienung ein und drücken Sie die ENTER-Taste, um die Einstellung einzugeben. bezeichnet die gegenwärtige S P R A C H E D E U T S C H E N G L I S H Anzeichensprache. - Seite 44 AUTOM.SUCHE Verwenden Sie diese Einstellung, Normalerweise sollte die Einstellung falls Sie während dem “AUTO “EIN” verwendet werden. SETUP” keine automatische Trapezkorrektur haben wollen, Wenn bei eingeschaltetem Gerät wenn zum Beispiel die Leinwand “AUTO SETUP” läuft, kann der selbst sich nicht im rechten Winkel Projektor erfassen, welche zum Projektor befindet.
- Seite 45 Wenn der Projektor mit einer Deckenhalterung (separat erhältlich) TAFEL an der Decke aufgehängt ist. (nur PT-LB10NTE/PT-LB10E/ PT-LB10SE) KÜHLGEBLÄSE Auf “EIN” stellen, wenn K Ü H L G E B L Ä S E S T A N D A R D “BILDAUSWAHL”...
-
Seite 46: Funktion
STRG-TASTE HINWEIS: Stellen Sie zum Deaktivieren der B “LAMPEN LSTG.” kann nicht Tasten die “STRG-TASTE” auf eingestellt werden, wenn kein “AUS”. Ein Bildschirm erscheint zur Signal anliegt. Bestätigung. Wählen Sie mit den Tasten I und H “JA”. Um die LAMPE STD Tasten des Projektors verwenden Diese Einstellung zeigt die zu können, muss mit der... -
Seite 47: Einstellen Der Sicherheitsfunktion
Einstellen der Sicherheitsfunktion Dieser Projektor ist mit einer Sicherheitsfunktion ausgerüstet. Am unteren Bildschirmrand kann ein Kennworteingabefeld oder eine Firmen-URL eingeblendet werden. PASSW. EING. Stellen Sie mit den Tasten F und G des Projektors oder der Beim Einschalten kann der Fernbedienung “SICHERHEIT” ein Kennworteingabebildschirm und drücken Sie die ENTER-Taste. - Seite 48 TEXTAUSGABE HINWEIS: Unter dem projizierten Bildschirm B Das eingegebene Kennwort kann dauernd ein Text eingeblendet wird als angezeigt. Es wird werden. nicht auf dem Bildschirm angezeigt. B Bei der Eingabe eines falschen “TEXTAUSGABE” ist aktiviert. Kennworts werden “PASSWORT” und “NEU” rot “TEXTAUSGABE”...
-
Seite 49: Netzwerkeinstellung
Netzwerkeinstellung (nur PT-LB10NTE) Für die Steuerung des Projektors mit einem Computer über ein drahtloses Netzwerk sind verschiedene Einstellungen notwendig. Für Einzelheiten wird auf die mitgelieferte CD-ROM verwiesen. PASSW.EING. N E T Z W E R K Stellen Sie auf “EIN”, falls Sie bei... -
Seite 50: Bei Leuchtender Temp- Und Lamp-Anzeige
Bei leuchtender TEMP- und LAMP- Anzeige Auf dem Bedienungsfeld des Projektors gibt es zwei Anzeigen für den Zustand des Projektors. Diese Anzeigen leuchten auf oder blinken, um Sie auf eine aufgetretene Störung im Projektor aufmerksam zu machen. Falls eine der Anzeigen aufleuchtet, müssen Sie die Stromversorgung ausschalten und in der Tabelle nach der Störungsursache suchen. - Seite 51 LAMP-Anzeige Anzeige leuchtet (rot) blinkt (rot) Die Lebensdauer der Im Lampenschaltkreis ist eine Störung Störung Lampe ist zu Ende. vorhanden. B Erscheint die B Die B Mögliche Störung Anzeige “ERSATZ Stromversorgung LAMPE” nach wurde unmittelbar Lampenschaltkreis. Mögliche dem Einschalten nach dem Ursache auf dem Ausschalten wieder...
-
Seite 52: Reinigen Und Ersetzen Des Luftfilters
Reinigen und Ersetzen des Luftfilters Bei einem verstopften Luftfilter steigt die Projektortemperatur an, die TEMP- Anzeige leuchtet auf und der Projektor wird ausgeschaltet (nach dem Ausschalten blinkt die TEMP-Anzeige). Der Luftfilter muss nach jeweils 100 Betriebsstunden gereinigt werden. Reinigen Ersetzen # Schalten Sie die Entfernen Sie den angesammelten Stromversorgung aus und ziehen... -
Seite 53: Austauschen Der Lampe
Austauschen der Lampe WARNUNG Austauschintervall der Lampe Vor dem Ersetzen der Lampe Die Lampe ist ein Verbrauchartikel. muss die Lampe für mindestens Selbst wenn die Lebensdauer noch eine Stunde abkühlen. nicht erreicht ist nimmt die Helligkeit B Die Lampenabdeckung kann sehr der Lampe langsam ab. -
Seite 54: Austauschverfahren
Bildschirmanzeigen LAMP-Anzeige Anzeige für 30 Sekunden. Die Anzeige Mehr als 1 800 Stunden erlischt, wenn irgendeine Leuchtet während der Taste gedrückt wird. Projektion und in der Betriebsbereitschaft rot. Die Anzeige wird Mehr als 2 000 Stunden solange angezeigt, bis eine Taste gedrückt wird. Austauschverfahren HINWEIS: B Falls die Lampenbetriebszeit mehr als 2 000 Stunden beträgt (wenn die... - Seite 55 ' Bringen Sie die + Drücken Sie die ENTER-Taste, um Lampenabdeckung wieder an das “OPTIONEN2”-Menü und ziehen Sie die anzuzeigen und stellen Sie mit der Lampenabdeckungsschrauben Taste F oder G “LAMPE STD” ein. mit einem Kreuzschlitzschraubendreher O P T I O N E N 2 fest.
-
Seite 56: Fehlersuche
Fehlersuche Kontrollieren Sie bitte die folgenden Punkte, bevor Sie sich an einen Reparaturdienst wenden. Störung Mögliche Ursache Seite Stromversor- – B Das Netzkabel ist nicht angeschlossen. gung wird nicht – B An der Netzsteckdose liegt keine Spannung an. eingeschaltet. B Die TEMP-Anzeige leuchtet oder blinkt. B Die LAMP-Anzeige leuchtet oder blinkt. -
Seite 57: Reinigung Und Wartung
Störung Mögliche Ursache Seite Das Bild wird B Das Signalformat (“TV-SYSTEM”) ist falsch nicht richtig eingestellt. wiedergegeben. – B Das Signal vom Videorecorder oder von einer anderen Signalquelle ist gestört. B Es liegt ein Signal an, das nicht mit dem Projektoreingang kompatibel ist. -
Seite 58: Technische Daten
Mikrolinsenarray: vorhanden Anzeige: 3 transparente LCDs (RGB) System: Aktivmatrix Auflösung: PT-LB10NTE/PT-LB10E/PT-LB10VE: 786 432 (1 024 x 768) Pixel x 3 LCDs PT-LB10SE: 480 000 (800 x 600) Pixel x 3 LCDs Objektiv: Manueller Zoom (1 - 1,2)/ Manuelle Scharfeinstellung PT-LB10NTE/PT-LB10E/PT-LB10SE:... - Seite 59 297 mm (11 - 11/16˝) Höhe: 73 mm (2 - 27/32˝) Länge: 210 mm (8 - 1/4˝) Gewicht: PT-LB10NTE: 2,2 kg (4,9 lbs.) PT-LB10E/PT-LB10VE/PT-LB10SE: 2,1 kg (4,6 lbs.) Betriebsbedingungen: Temperatur: 0 °C - 40 °C (32 °F - 104 °F) [Wenn das “KÜHLGEBLÄSE”...
-
Seite 60: Anhang
Anhang Liste kompatibler Signale Abtast- Bild- Größenan- Zeilentakt- frequenz qualität* passung* Auflösung frequenz Format Betriebsart (Pixel)* LB10NTE LB10NTE (MHz) LB10E LB10SE LB10E LB10SE (kHz) (Hz) LB10VE LB10VE NTSC/NTSC4.43/ 720 x 480i 15,7 59,9 Video/S-Video PAL-M/PAL60 PAL/PAL-N/SECAM 720 x 576i 15,6 50,0 Video/S-Video 480i... -
Seite 61: Klemmenbelegung
Berechnung der Projektionsabstände Wenn die Bilddiagonale SD (m) beträgt, kann der Projektionsabstand für die Weitwinkelposition (LW) und der Projektionsabstand für die Teleposition (LT) des Objektivs nach der folgenden Formel berechnet werden. LW/LT PT-LB10NTE/PT-LB10E/PT-LB10SE PT-LB10VE LW=0,030xSD/0,0254-0,037 LW=0,031xSD/0,0254-0,038 LT=0,036xSD/0,0254-0,037 LT=0,037xSD/0,0254-0,038 Für das Bildseitenverhältnis von 16:9 kann der Projektionsabstand mit der... -
Seite 62: Verwendung Der Serial-Buchse
Verwendung der SERIAL-Buchse Die SERIAL-Buchse auf dem Anschlussfeld des Projektors entspricht den Spezifikationen einer RS-232C-Schnittstelle, so dass sich der Projektor mit einem an dieser Buchse angeschlossenen Computer steuern lässt. Anschluss Kommunikationseinstellungen Computer SERIAL(Buchse) Signalpegel RS-232C Synchronisierung asynchron Baudrate 9 600 bps DIN 8-polig (Stecker) Parität keine... -
Seite 63: Steuerbefehle
Parameter Lautstärkepegel 000 – 063 (Einstellwert 0 – 63) Parameter Eingangssignal VID=VIDEO SVD=S-VIDEO einstellen RG1=RGB (YP NWP=NETWORK (nur PT-LB10NTE) Callback 0 = Bereitschaft Abtastung der 1 = Lampeneinschaltsteuerung Lampeneinschaltung 2 = Lampe eingeschaltet 3 = Lampenausschaltsteuerung Kabelspezifikationen (Für den Anschluss eines Computers) -
Seite 64: Abmessungen
Abmessungen <Einheiten: mm (˝)> 81,2( 3-3/16 ) 297(11-11/16) 196(7-11/16) Eingetragene Warenzeichen BVGA und XGA sind Warenzeichen von International Business Machines Corporation. B Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc. B S-VGA ist ein eingetragenes Warenzeichen von Video Electronics Standard Association.
