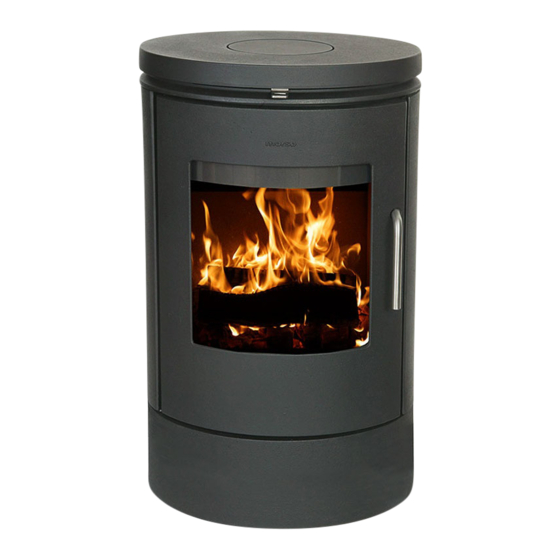

Morso 6140 Aufstellungs- Und Bedienungsanleitung
6100-serien din - en 13240 - 15a b-vg
Vorschau ausblenden
Andere Handbücher für 6140:
- Aufstellungsanleitung und bedienungsanleitung (20 Seiten) ,
- Anleitung (20 Seiten)
Verwandte Anleitungen für Morso 6140
Inhaltszusammenfassung für Morso 6140
- Seite 1 Aufstellungs- und Bedienungsanleitung 6100-serien Morsø 6140, 6143, 6148, 6149, 6150, 6151,6190, 6191,6192 6140 6143 6148 DIN · EN 13240 · 15a B-VG www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. Inhalt Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
1.0 Aufstellen Ihres Morsø-Ofens 1.1 Auspacken des Ofens Der Morsø-Ofen 6100 wiegt zwischen 110 und 125 kg. Um Schäden zu vermeiden empfehlen wir, das Auspacken und Aufstellen von 2 Personen ausführen zu lassen. Die Topplatte, die lose liegt, entfernen, bevor die Brennkammer von der Holzpalette gehoben wird. -
Seite 4: Aufstellungsort Des Ofens/Einzuhaltende Abstände
Min. afstand til brandbar hjørnevæg for Morsø 6100 Min. Abstand zu brennbarem Material: Min. afstand til brandbar hjørnevæg for Morsø 61 Ofentyp Hinter dem Ofen (A) Zu Seiten des Ofens (B) Abstand zum Mobiliar Morsø 6100 Nicht isoliertes Rohr 150 mm 400 mm 900 mm 1.4 Aufstellungsort des Ofens/einzuhaltende Abstände... -
Seite 5: Schornstein
Fußböden Vor den Feuerungsöffnungen von Feuerstätten für feste Brernnstoffe sind Fußböden aus brennbaren Baustoffen durch einen Belag aus nichtbrennbaren Baustoffe zu schützen. Der Belag muss sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerungsöffnung hinaus erstrecken. -
Seite 6: Anschluss An Einen Gemauerten Schornstein
Montage mit hinterem Rauchausgang Soll beim Kaminofen der Rauchabzug nach hinten gehen, demontiert man die runde Platte, die mithilfe zweier Schrauben an der Ofenrückseite festgemacht ist. Dazu schlägt man das Blechteil an der inneren Konvektionsrückplatte mithilfe eines Ham- mers mit kurzen, gezielten Schlägen bei den „Brücken”, die das Teil festhalten, he- raus. -
Seite 7: Faktoren, Die Den Schornsteinzug Beeinflussen
Bitte beachten! Reinigungsmöglichkeiten: Wenden Sie sich an den Schornsteinfeger. Bei zu geringem Schornsteinzug ist es vorteilhaft, das Rauchrohr so anzubringen, dass es nach oben aus dem Ofen hinaus führt, da dadurch die Rauchwanderung in der Brennkammer vermindert wird. Vermeiden Sie mehr Biegungen als erforderlich und begrenzen Sie die Länge des Rauchrohres, da andernfalls der Schornsteinzug vermindert wird. - Seite 8 - Der Schornstein die richtige Höhe hat: Min. 4 Meter über dem Ofen und frei vom Dach- first. Wertetripel zur Berechnung des Schornsteins nach DIN 4705 Teil 1 und Teil 2 bzw. Teil 3 für den Kaminofen serie 6140, 6148 der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwärmeleistung 5 kW...
-
Seite 9: Heiztechnik/Verwendung Ihres Ofens
Der Betrieb mit offenem Feuerraum ist nur unter Aufsicht statthaft. Für die Schornsteinberechnung ist DIN 4705 anzuwenden. Der Kaminofen 6140, 6148 ist eine Zeitbrand-Feuerstätte. 2.0 Heiztechnik/Verwendung Ihres Ofens Ihr Ofen ist so konstruiert, dass er an zwei Stellen eine Luftzufuhr hat. -
Seite 10: Anheizen Und Feuerungsintervalle
WICHTIG! Holz ist ein äußerst gashaltiges Material (ca. 75%). Diese Gase werden beim Heizen und beim Anzünden des Holzes freigesetzt, weshalb sie nach dem Einlegen von Holz unbedingt rasch an- gezündet werden müssen. Wenn des Holz nur glimmt – insbeson dere, nachdem es neu hinein- geschoben wurde –, gibt es eine starke Rauchentwicklung, die schlimmstenfalls zu einer explo- sionsartigen Entflammung der Gase mit etwaigen Folgeschäden am Ofen führen kann. - Seite 11 Anzünden nie Spiritus, Benzin oder andere brennbare Flüssigkeiten. Das Anfeuern sollte im- mer mit etwas Papier, Kleinholz und in kleinerer Menge Brennstoff erfolgen. In der Anheiz- phase führen Sie dem Ofen sowohl Primär- als auch Sekundärluft su. Anschließend wird die Primärluft geschlossen und der Abbrand über die obere und untere Sekundärluft gesteuert.
- Seite 12 5. Neues Brennholz wird normalerweise nachgelegt, solange sich noch Glut im Ofen befindet. Verteilen Sie da- zu die Glut auf dem Boden und achten Sie darauf, dass die meiste Glut vorne liegt. 6. Verteilen Sie 2 Holzscheite à ca. 0,7 kg mit einer Län- ge von ca.
- Seite 13 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Wei-se ver- meiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schornsteinzug. Öffnen Sie nie die Ofentür bei starkem Heizen. Ausgebranntes Holz verwandelt sich in glühende Holzkohle.
-
Seite 14: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Wartung des Ofens 3.1 Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe gestri- chen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. -
Seite 15: Reinigung Des Ofens
Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen. - Verwendung von zu viel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche). Raumheizvermögen Das Raumheizvermögen ist entsprechend DIN 18 893 für Räume, deren Wärmedämmung nicht den Anforderungen der Wärmeschutzverordnung entspricht, für eine ennwärmeleistung... - Seite 16 Asche Wie oben beschrieben, sollte der Boden der Brennkammer mit einer Ascheschicht von ca. 1 cm bedeckt sein, damit eine hohe Verbrennungstemperatur erzielt wird. Wenn die Ascheschicht zu dick ist, muss die Asche in die Ascheschublade gefegt werden. Leeren Sie die Schublade, bevor diese ganz voll ist, damit die Asche um den Schüttelrost he- rum keine Isolierschicht bildet, denn das kann ein Durchbrennen begünstigen.
- Seite 17 3. Den zweiten Seitenstein kippen und herausnehmen. 4. Nach Entfernung der Seitensteine die untere Rauchleit- platte herabsenken und herausheben. 5. Die obere Rauchleitplatte aus ihrer Halterung heraushe- ben und herauskippen. 6. Stellen Sie sicher, dass die Rauchleitplatten und Steine wie- der korrekt montiert sind, bevor Sie nach einer Reinigung den Kaminofen anheizen.
-
Seite 18: Wartungsteile Für Serie 6100
Wartungsteile für Serie 6100 Beschreibung Artikelnr. Zwischenboden 34611000 Obere Rauchumlenkplatte 79610600 Untere Rauchumlenkplatte 79610500 Tertiärbox 71610561 Glas 79610100 Seitenstein rechts 79610200 Seitenstein links 79610300 Rückstein 79610400... - Seite 20 Morsø Jernstøberi A/S - 25.09.2012 - 72610700 www.morsoe.com...
